公開番号2025134653
公報種別公開特許公報(A)
公開日2025-09-17
出願番号2025030963
出願日2025-02-28
発明の名称サブレンジ伝達関数を生成するための機構
出願人株式会社リコー
代理人弁理士法人ITOH
主分類H04N 1/60 20060101AFI20250909BHJP(電気通信技術)
要約【課題】サブレンジ伝達関数を生成するための機構を提供する。
【解決手段】印刷システムが開示される。印刷システムは、較正ロジックを記憶する少なくとも1つの物理メモリ・デバイスと、該少なくとも1つの物理メモリ・デバイスに結合され、較正ロジックを実行して、画像処理システムに対応する動作点データを受信し、画像処理システムに対応するフルレンジ伝達関数を受信し、動作点データおよびフルレンジ伝達関数に基づいて、複数のデジタル・カウント値のそれぞれについて、画像処理システムに対応するサブレンジ伝達関数を生成する一つまたは複数のプロセッサとを含む。
【選択図】図5

特許請求の範囲【請求項１】
較正ロジックを記憶する少なくとも1つの物理メモリ・デバイスと；
前記少なくとも１つの物理メモリ・デバイスに結合され、前記較正ロジックを実行する一つまたは複数のプロセッサとを備えるシステムであって、前記較正ロジックは、
画像処理システムに対応する動作点データを受信すること、
前記画像処理システムに対応するフルレンジ伝達関数を受信すること、
前記動作点データおよび前記フルレンジ伝達関数に基づいて、複数のデジタル・カウント値のそれぞれについて、前記画像処理システムに対応するサブレンジ伝達関数を生成すること、
を含む、システム。
続きを表示（約 780 文字）【請求項２】
前記サブレンジ伝達関数は、前記動作点データによって示される第1の光学濃度目標値まで較正された複数のデジタル・カウント値を含む、請求項１に記載のシステム。
【請求項３】
前記フルレンジ伝達関数は、前記第1の光学濃度目標値よりも大きい第2の光学濃度目標値まで較正された複数のデジタル・カウント値を含む、請求項２に記載のシステム。
【請求項４】
前記第2の光学濃度目標値は、前記画像処理システムの最大較正光学濃度を含む、請求項３に記載のシステム。
【請求項５】
前記サブレンジ伝達関数は、前記第2の光学濃度目標値と前記画像処理システムの最小光学濃度値とに基づいて、前記複数のデジタル・カウント値のそれぞれについてさらに生成される、請求項４に記載のシステム。
【請求項６】
前記最小光学濃度値は、印刷基材の印刷されていない領域に関連付けられた光学濃度値を含み、前記最大光学濃度値は、前記印刷基材の印刷された領域に関連付けられた光学濃度を含み、前記印刷基材は、前記画像処理システムに対応する、請求項５に記載のシステム。
【請求項７】
前記サブレンジ伝達関数は、第1のルックアップテーブルを含み、前記フル伝達関数は、第2のルックアップテーブルを含む、請求項１に記載のシステム。
【請求項８】
前記動作点データを選択するためのグラフィカルユーザーインターフェースを表示する、請求項１に記載のシステム。
【請求項９】
前記較正ロジックは、前記GUIから前記動作点データを受信する、請求項８に記載のシステム。
【請求項１０】
一つまたは複数の印刷エンジンをさらに備える、請求項１に記載のシステム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、画像再生の分野に関し、特に、プリンタの較正に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
実質的な印刷需要を有するエンティティは、典型的には、大量印刷（たとえば、毎分100ページ以上）のための高速プロダクション・プリンタを実装する。プロダクション・プリンタは、大きなロールに格納された印刷媒体（または紙）のウェブに印刷する連続用紙プリンタを含むことができる。プロダクション・プリンタは、典型的には、印刷システムの全体的な動作を制御する局所化された印刷コントローラと、一つまたは複数のプリントヘッド・アセンブリを含む一つまたは複数の印刷エンジンとを含み、各アセンブリは、プリントヘッド・コントローラおよびプリントヘッド（またはプリントヘッドのアレイ）を含む。各プリントヘッドは、媒体上に印刷するのに適したインクまたは任意の着色剤を吐出するための多くのノズル（たとえば、インクジェット・ノズル）を含む。
【発明の概要】
【課題を解決するための手段】
【０００３】
ある実施形態では、印刷システムが開示される。印刷システムは、較正ロジックを記憶する少なくとも1つの物理メモリ・デバイスと、前記少なくとも1つの物理メモリ・デバイスに結合され、前記較正ロジックを実行して、画像処理システムに対応する動作点データを受信し、画像処理システムに対応するフルレンジ伝達関数を受信し、前記動作点データおよび前記フルレンジ伝達関数に基づいて、複数のデジタル・カウント値のそれぞれについて、前記画像処理システムに対応するサブレンジ伝達関数を生成する一つまたは複数のプロセッサとを含む。
【図面の簡単な説明】
【０００４】
本発明のより良い理解が、以下の図面と併せて以下の詳細な説明から得ることができる。
【０００５】
印刷システムのある実施形態のブロック図である。
【０００６】

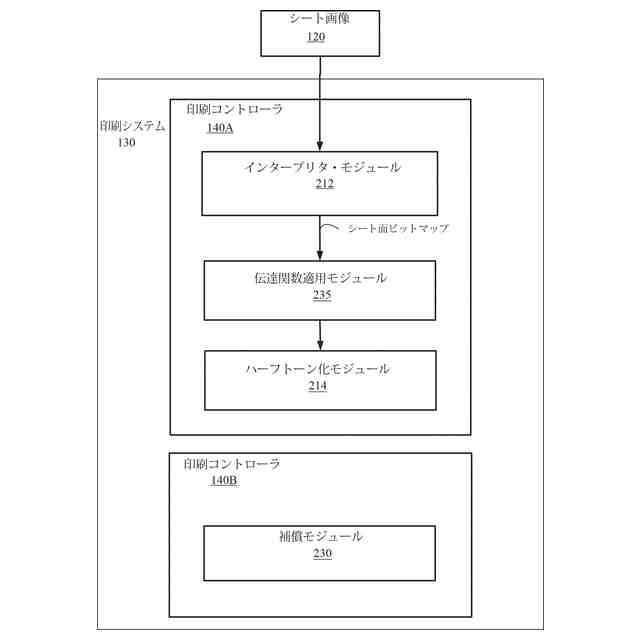

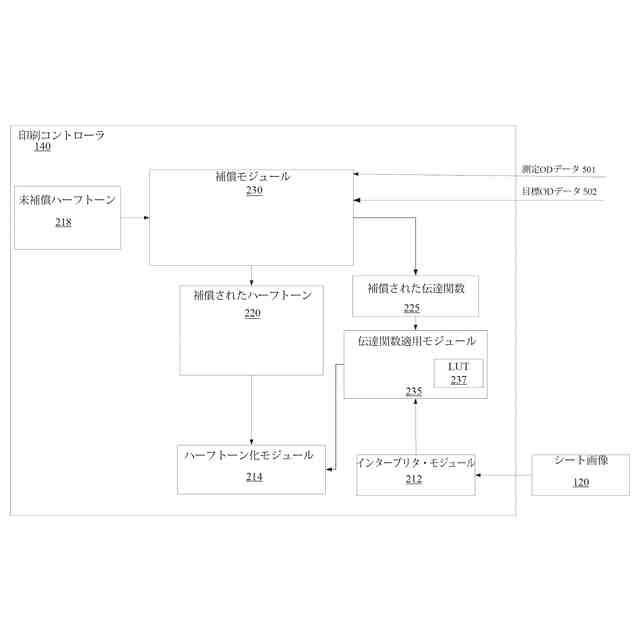

印刷コントローラの実施形態を示すブロック図である。
印刷コントローラの実施形態を示すブロック図である。
【０００７】
補償モジュールのある実施形態を示す。
【０００８】

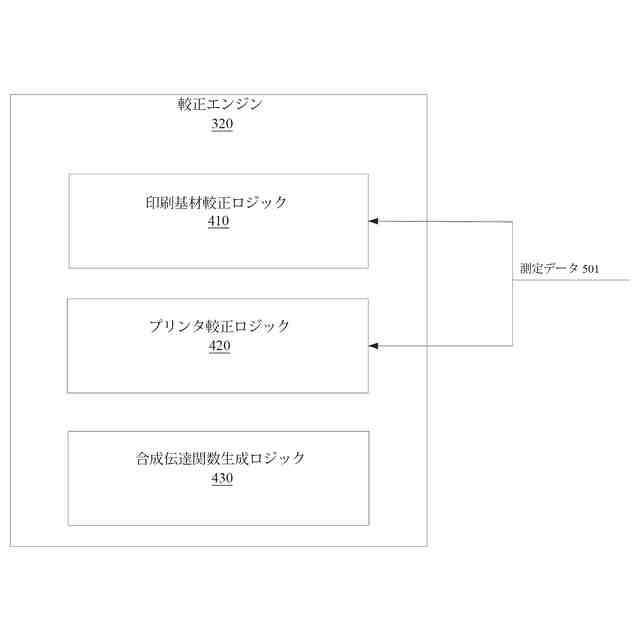

較正エンジンのある実施形態を示す。
【０００９】

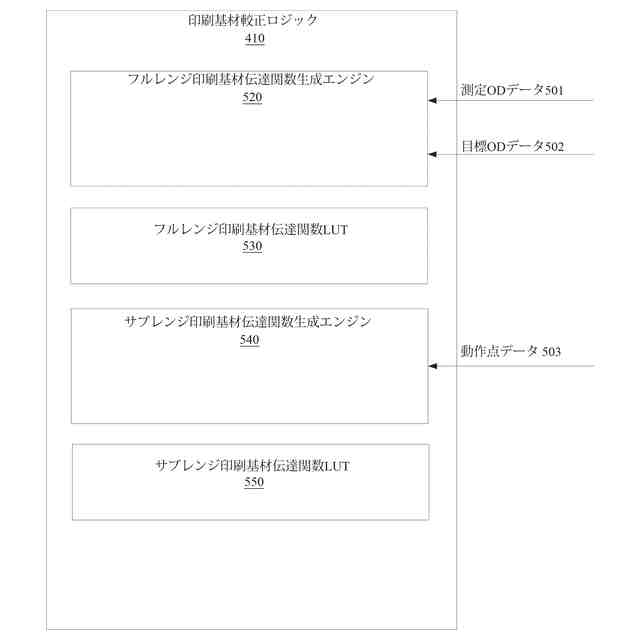

印刷基材較正ロジックのある実施形態を示す。
【００１０】
伝達関数のある実施形態を示す。
（【００１１】以降は省略されています）
