公開番号2025135696
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024033591
出願日2024-03-06
発明の名称多列式縦型自動充填包装機及びホッパー
出願人三光機械株式会社
代理人個人
主分類B65B 1/06 20060101AFI20250911BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】充填物をホッパーに投入する際の作業性を損なうことなく、同種の充填物が充填される列の間に、別の種類の充填物を充填する列を配置可能に構成する。

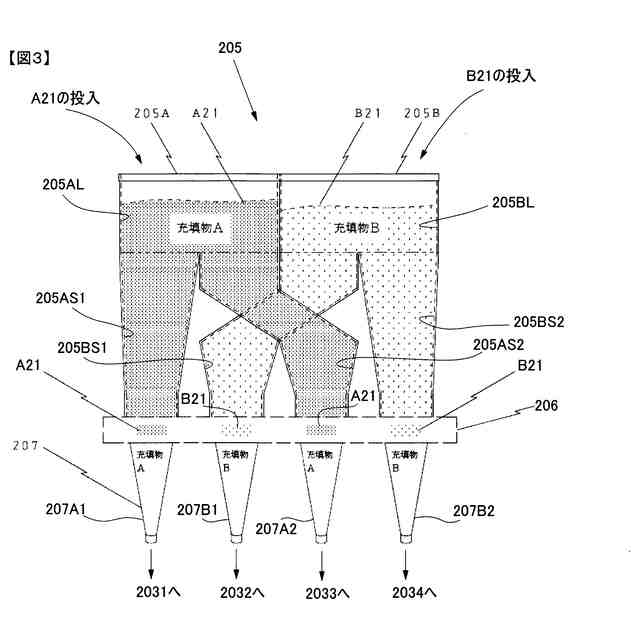

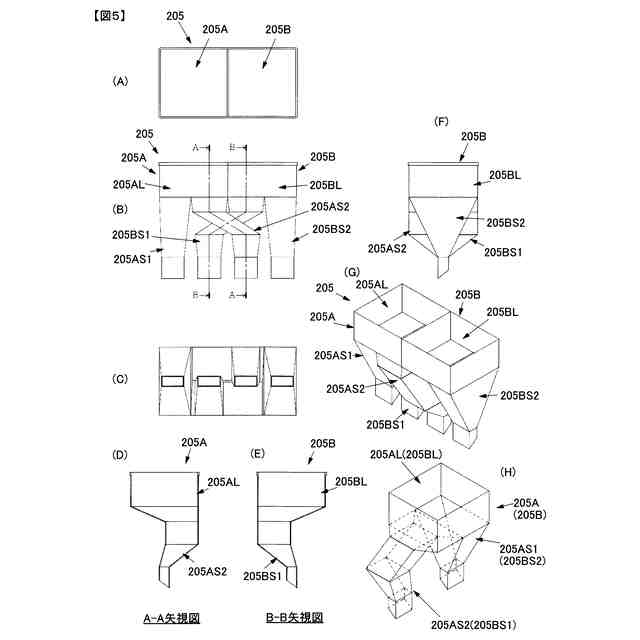

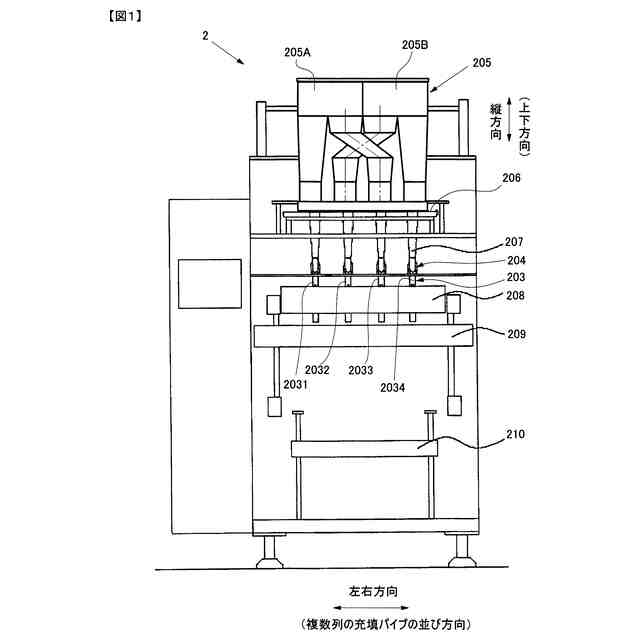

【解決手段】本発明に係る自動充填包装機2は、充填物A21を供給するホッパー205Aと、充填物B21を供給するホッパー205Bと、を備え、前記ホッパー205Aは、上部開口収容部205ALと、この下方において分岐される第1分岐部205AS1及び第2分岐部205AS2と、を含んで構成され、前記第1分岐部205AS1及び第2分岐部205AS2は充填パイプ2031,2033に対して充填物Aを供給すると共に、前記第1分岐部205AS1の出口と、前記第2分岐部205AS2の出口と、の間に、ホッパーBから供給される充填パイプ2032が存在するように、前記第2分岐部205AS2の出口が充填パイプの並び方向に延伸して構成される。
【選択図】図3
特許請求の範囲【請求項１】
連続搬送される３列以上の複数列の包装フィルムのそれぞれを、当該複数列の包装フィルムに対応する複数列で縦方向に沿って配設される充填パイプの外周に巻き付けるようにして略円筒状にすると共に各包装フィルムの縦方向に沿って延在する左右端に対して縦シールを施して筒状包装フィルムを形成し、当該筒状包装フィルムの所定位置に対して横シールを施して上方開口した包装袋を形成した後、上方開口した包装袋内に充填パイプを介して充填物を充填し、その後に筒状包装袋の上側部分に横シールを施して上方開口を封止することで包装袋を生産する多列式縦型自動充填包装機であって、
充填物Ａを貯留して、前記複数列の充填パイプのうちの対応する充填パイプに対して充填物Ａを供給するホッパーＡと、
充填物Ｂを貯留して、前記複数列の充填パイプのうちの対応する充填パイプに対して充填物Ｂを供給するホッパーＢと、
を備え、
前記ホッパーＡは、
水平方向における横断面積が比較的大きな上方開口を有する上部開口収容部と、
当該上部開口収容部の下方において二股に分岐され、それぞれの水平方向における横断面積が上部開口収容部より小さい第１分岐部及び第２分岐部と、
を含んで構成され、
前記第１分岐部及び前記第２分岐部は、
前記第１分岐部及び第２分岐部のそれぞれの出口から、前記複数列の充填パイプのうちの対応する充填パイプに対して充填物Ａを供給すると共に、
前記複数列の充填パイプの並び方向において、前記第１分岐部の出口と、前記第２分岐部の出口と、の間に、ホッパーＢから供給される充填物Ｂを充填するための充填パイプの少なくとも１つが存在するように、前記第１分岐部の出口或いは前記第２分岐部の出口が前記複数列の充填パイプの並び方向に延伸して構成された
ことを特徴とする多列式縦型自動充填包装機。
続きを表示（約 2,000 文字）【請求項２】
前記ホッパーＢは、
水平方向における横断面積が比較的大きな上方開口を有する上部開口収容部と、
当該上部開口収容部の下方において二股に分岐され、それぞれの水平方向における横断面積が上部開口収容部より小さい第３分岐部及び第４分岐部と、
を含んで構成され、
前記第３分岐部及び前記第４分岐部は、
前記第３分岐部及び前記第４分岐部のそれぞれの出口から、前記複数列の充填パイプのうちの対応する充填パイプに対して充填物Ｂを供給すると共に、
前記複数列の充填パイプの並び方向において、前記第３分岐部の出口と、前記第４分岐部の出口と、の間に、ホッパーＡから供給される充填物Ａを充填するための充填パイプの少なくとも１つが存在するように、前記第３分岐部の出口或いは前記第４分岐部の出口が前記複数列の充填パイプの並び方向に延伸して構成され、
ホッパーＡとホッパーＢが、前記複数列の充填パイプの並び方向に延伸されている側の分岐部同士が対面して配設される
ことを特徴とする請求項１に記載の多列式縦型自動充填包装機。
【請求項３】
充填物を貯留して充填パイプに充填物を供給するホッパーであって、
連続搬送される３列以上の複数列の包装フィルムのそれぞれを、当該複数列の包装フィルムに対応する複数列で縦方向に沿って配設される充填パイプの外周に巻き付けるようにして略円筒状にすると共に各包装フィルムの縦方向に沿って延在する左右端に対して縦シールを施して筒状包装フィルムを形成し、当該筒状包装フィルムの所定位置に対して横シールを施して上方開口した包装袋を形成した後、上方開口した包装袋内に充填パイプを介して充填物を充填し、その後に筒状包装袋の上側部分に横シールを施して上方開口を封止することで包装袋を生産する多列式縦型自動充填包装機に利用されるホッパーにおいて、
当該ホッパーが、
水平方向における横断面積が比較的大きな上方開口を有する上部開口収容部と、
当該上部開口収容部の下方において二股に分岐され、それぞれの水平方向における横断面積が上部開口収容部より小さい第１分岐部及び第２分岐部と、
を含んで構成され、
前記第１分岐部及び前記第２分岐部は、
前記第１分岐部及び第２分岐部のそれぞれの出口から、前記複数列の充填パイプのうちの対応する充填パイプに対して充填物を供給すると共に、
前記複数列の充填パイプの並び方向において、前記第１分岐部の出口と、前記第２分岐部の出口と、の間に、他のホッパーから供給される充填物を充填するための充填パイプの少なくとも１つが存在するように、前記第１分岐部の出口或いは前記第２分岐部の出口が前記複数列の充填パイプの並び方向に延伸して構成される
ことを特徴とするホッパー。
【請求項４】
充填物を貯留して充填パイプに充填物を供給するホッパーであって、
連続搬送される３列以上の複数列の包装フィルムのそれぞれを、当該複数列の包装フィルムに対応する複数列で縦方向に沿って配設される充填パイプの外周に巻き付けるようにして略円筒状にすると共に各包装フィルムの縦方向に沿って延在する左右端に対して縦シールを施して筒状包装フィルムを形成し、当該筒状包装フィルムの所定位置に対して横シールを施して上方開口した包装袋を形成した後、上方開口した包装袋内に充填パイプを介して充填物を充填し、その後に筒状包装袋の上側部分に横シールを施して上方開口を封止することで包装袋を生産する多列式縦型自動充填包装機に利用されるホッパーにおいて、
当該ホッパーが、
水平方向における横断面積が比較的大きな上方開口を有する上部開口収容部と、
当該上部開口収容部の下方において二股に分岐され、それぞれの水平方向における横断面積が上部開口収容部より小さい第１分岐部及び第２分岐部と、
を含んで構成され、
前記第１分岐部及び前記第２分岐部は、
前記第１分岐部及び第２分岐部のそれぞれの出口から、前記複数列の充填パイプのうちの対応する充填パイプに対して充填物を供給すると共に、
前記複数列の充填パイプの並び方向において、前記第１分岐部の出口と、前記第２分岐部の出口と、の間に、他のホッパーから供給される充填物を充填するための充填パイプの少なくとも１つが存在するように、前記第１分岐部の出口或いは前記第２分岐部の出口が前記複数列の充填パイプの並び方向に延伸して構成されると共に、
当該ホッパーとは別に、当該ホッパーと同一構成のホッパーが、前記複数列の充填パイプの並び方向に延伸されている側の分岐部同士が対面して配設される
ことを特徴とするホッパー。

発明の詳細な説明【技術分野】
【０００１】
本発明は、包装フィルム（包材）を用いて充填物（内容物、被包装物）を自動的に充填包装する自動包装機の技術分野に属する。より詳細には、３列以上の複数列で並行する帯状の包装フィルムを、それぞれ、略筒状にフォーミングして上方開口の包装袋を形成し、その上方開口から内容物を充填して上方開口を横シールして密封する多列式縦型自動充填包装機（例えば縦スティック（或いは縦ピロー）充填包装機）の技術に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】

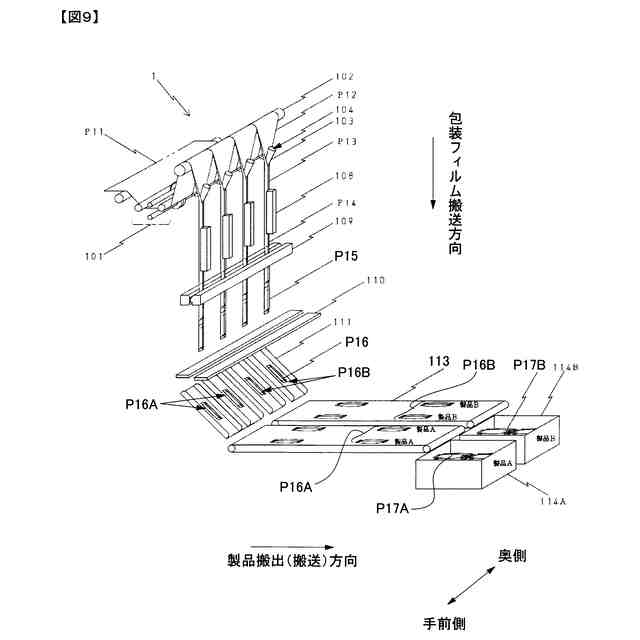

従来、例えば、粉末、粒状物、固形物、ペースト状物質、液状物質等の充填物を包装フィルムを用いて、縦方向に長いスティック状包装袋を自動的に包装する縦スティック包装を行う場合、複数列を同時に充填包装する多列式縦型自動充填包装機（例えば、多列式縦スティック包装機）（以下、単に包装機とも称する）がある。図９に、この種の包装機１の内部構造の一例を示す。
【０００３】
包装機１を用いて、例えば、図９に示すようにして、充填物が異なる２種類のスティック包装袋Ｐ１６Ａ、Ｐ１６Ｂ）を包装（生産）し、所定数ずつ合わせて一つの箱に梱包する場合（アソートパック等）、従来は、以下のようにして梱包していた。なお、ここでは、アソートは商品の詰め合わせを意味する。
【０００４】
すなわち、従来は、包装機１から搬出された個別包装袋Ｐ１６Ａ、Ｐ１６Ｂを一旦種類ごとに個別包装袋Ｐ１７Ａ、Ｐ１７Ｂとして製品搬出箱１１４Ａ、１１４Ｂに貯留して、各製品搬出箱１１４Ａ、１１４Ｂから所定数ずつ作業員が手作業で計数しながら取り出して手詰めするといった方法が取られている（図１１参照）。
【０００５】
なお、図９、図１１において、符号Ｐ１７Ａ、Ｐ１７Ｂは製品搬出箱１１４Ａ、１１４Ｂに貯留された包装袋を示し、符号Ｐ１８Ａ、Ｐ１８Ｂは作業者により計数されて所定個数だけ取り出された一群の包装袋（製品）を示している。なお、図１１では、５個を一群とする包装袋Ｐ１８Ａと、同じく５個を一群とするＰ１８Ｂと、を、作業者が共通の（一つの同じ）箱に詰めて箱詰製品Ｐ１９を完成させている。
【０００６】
ところで、図９では、充填物が異なるスティック状の包装袋（包装袋Ｐ１６Ａ、包装袋Ｐ１６Ｂ）を例示し、それぞれの包装袋を２列で生産する包装機を例としているが、包装袋Ｐ１６Ａ、包装袋Ｐ１６Ｂをそれぞれ１列とせず２列（或いは３列以上の多数列）としているのは、生産性（単位時間当たりの包装袋の生産数）を高めるためである。
【０００７】
また、別のアソートパックを行う方法としては、所定数ずつを合わせて一つの箱に梱包する箱詰め（アソートパック）を行うための集積装置を用いる方法が知られている（特許文献１参照）。
【０００８】
特許第４１００７４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
ここで、充填物が異なる２種類の包装袋（Ｐ１６Ａ、Ｐ１６Ｂ）を所定数ずつ合わせて一つの箱に梱包する箱詰め（アソートパック）を行う場合、包装機１としては、図１０に示すように、充填物Ａ１１を収容するホッパー１０５Ａと、充填物Ｂ１１を収容するホッパー１０５Ｂと、を含んで構成されるホッパー１０５を備える必要がある。
【００１０】
また、生産性を高めるために、包装袋Ｐ１６Ａと包装袋Ｐ１６Ｂをそれぞれ２列で生産する場合には（図９参照）、図１０に示したような構成のホッパー１０５（１０５Ａ及びホッパー１０５Ｂ）が必要とされる。
なお、充填物Ａ１１を貯留するホッパー１０５Ａと、充填物Ｂ１１を貯留するホッパー１０５Ｂは、図１０に示したように、左右対称の関係にあり、同様の構成を有しているため、ここでは、ホッパー１０５Ａを代表として説明する。
（【００１１】以降は省略されています）
