公開番号2025135748
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024033687
出願日2024-03-06
発明の名称ベルト取付具、及び背負い鞄
出願人株式会社日乃本錠前
代理人弁理士法人英知国際特許商標事務所
主分類A45F 3/04 20060101AFI20250911BHJP(手持品または旅行用品)
要約【課題】背負いベルトへの腕の出し入れがし易く、背負い鞄を身体に好適にフィットさせることのできるベルト取付具及び背負い鞄を提供する。
【解決手段】背負い鞄1の背板に取付け固定されるケース体20と、ケース体20に設けられる左右一対のアーム部材40と、を備え、左右一対のアーム部材40の各上端部には、それぞれ、背負い鞄1に設けられた左右一対の背負いベルト4の各一端部が取り付けられるベルト取付部40Bが設けられ、左右一対のアーム部材40は、それぞれ、ケース体20に対して揺動可能かつ斜め上下方向にスライド移動可能に設けられることで、ベルト取付部40B同士を近接又は離隔する方向に移動可能とした。
【選択図】図2
特許請求の範囲【請求項１】
背負い鞄の背板に取付け固定されるケース体と、
前記ケース体に設けられる左右一対のアーム部材と、
を備え、
前記左右一対のアーム部材の各上端部には、それぞれ、前記背負い鞄に設けられた左右一対の背負いベルトの各一端部が取り付けられるベルト取付部が設けられ、
前記左右一対のアーム部材は、それぞれ、前記ケース体に対して揺動可能かつ斜め上下方向にスライド移動可能に設けられることで、前記ベルト取付部同士を近接又は離隔する方向に移動可能とした
ことを特徴とするベルト取付具。
続きを表示（約 720 文字）【請求項２】
前記ケース体に斜め上下方向にスライド移動可能に支持される左右一対のスライド部材を備え、
前記左右一対のアーム部材は、それぞれ、前記左右一対のスライド部材に揺動可能に支持されることで、前記ケース体に対して揺動可能かつ斜め上下方向にスライド移動可能に設けられる
ことを特徴とする請求項１に記載のベルト取付具。
【請求項３】
前記ケース体は、
前記左右一対のスライド部材をそれぞれ斜め上下方向に案内する案内溝が形成されたケース本体と、
前記ケース本体を正面側からカバーするカバー部材と、を有する
ことを特徴とする請求項２記載のベルト取付具。
【請求項４】
前記案内溝は、
前記スライド部材の斜め上方の移動を規制する上部移動規制面と、
前記スライド部材の斜め下方の移動を規制する下部移動規制面と、
前記スライド部材を斜め上下方向に案内するスライド部材案内面と、を有する
ことを特徴とする請求項３記載のベルト取付具。
【請求項５】
前記左右一対のアーム部材は、それぞれ、前記左右一対のスライド部材に対して、前記各アーム部材の上端部同士が近接方向に揺動するように弾性付勢されるとともに、
前記左右一対の各スライド部材は、それぞれ、前記ケース体に対して、前記各アーム部材の上端部同士が近接する斜め下方にスライド移動するように弾性付勢されている
ことを特徴とする請求項２記載のベルト取付具。
【請求項６】
請求項１から請求項５のいずれか１項に記載のベルト取付具を備える背負い鞄。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ランドセル、通学用リュック等の背負い鞄に用いられるベルト取付具、及びこのベルト取付具を有する背負い鞄に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、ランドセルの背負いベルトをランドセル本体に取り付けるベルト取付具として、ベルト取付具を構成する連結体の対向側面にそれぞれ歯部を設け、これら歯部を互いに噛み合わせて連結体をそれぞれ左右方向に揺動自在に取り付けると共に、連結体にそれぞれ内方向の弾力を付した技術が知られている（特許文献１）
【先行技術文献】
【特許文献】
【０００３】
特開２００４－０８１８００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記従来技術においては、ベルト取付具の連結体がそれぞれ左右方向に揺動自在に設けられていることから、背負いベルトの位置を、連結体の揺動幅内において、使用者の体格に応じて左右方向に移動することができ、また、連結体に付される内方向の弾力によって、使用者の体格に応じた位置に維持することができるものである。
しかし、連結体は、揺動幅内の移動に制限されるため、依然として、ランドセルを背負う時や下ろす時に、腕の出し入れがし難く、窮屈に感じる等、改善の余地があった。
【０００５】
本発明は、上述の事情に鑑みてなされたものであって、ランドセル等の背負い鞄を背負う時や下ろす時に、背負いベルトへの腕の出し入れがし易く、また、背負い鞄を身体に好適にフィットさせることのできるベルト取付具、及びこのベルト取付具を有する背負い鞄を提供することを課題とする。
【課題を解決するための手段】
【０００６】
このような課題に鑑みて、本発明の一つは、以下の構成を具備するものである。
背負い鞄の背板に取付け固定されるケース体と、前記ケース体に設けられる左右一対のアーム部材と、を備え、前記左右一対のアーム部材の各上端部には、それぞれ、前記背負い鞄に設けられた左右一対の背負いベルトの各一端部が取り付けられるベルト取付部が設けられ、前記左右一対のアーム部材は、それぞれ、前記ケース体に対して揺動可能かつ斜め上下方向にスライド移動可能に設けられることで、前記ベルト取付部同士を近接又は離隔する方向に移動可能としたことを特徴とするベルト取付具。
【発明の効果】
【０００７】
以上の構成により、本発明のベルト取付具及び背負い鞄は、背負い鞄を背負う時や下ろす時に、背負いベルトへの腕の出し入れがし易く、また、背負い鞄を身体に好適にフィットさせることができる。
【図面の簡単な説明】
【０００８】

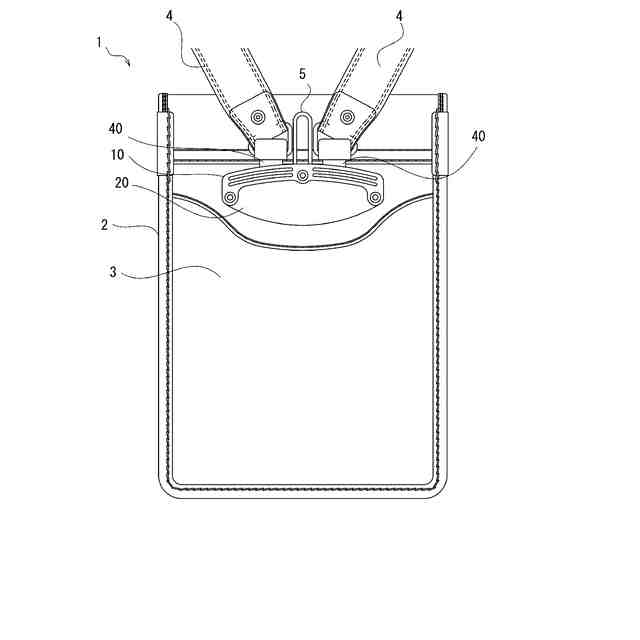

本発明の実施形態に係るベルト取付具を取り付けた背負い鞄を背面からみた正面概要図である。

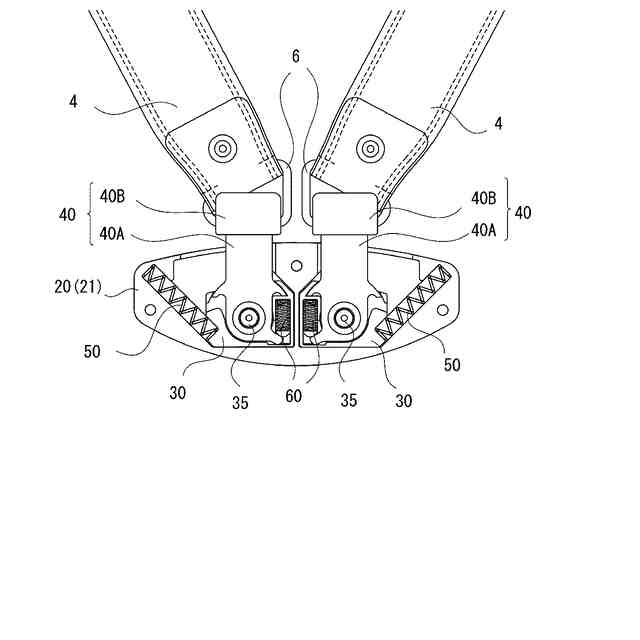

同ベルト取付具の内部構造を示す正面概要図である。
同ベルト取付具を構成するケース体を説明する正面概要図であり、図３（ａ）は、同ケース体のケース本体を示し、図３（ｂ）は、同ケース体のカバー部材を示し、図３（ｃ）は、同ケース体を補強する補強部材を示している。
同ベルト取付具を構成するスライド部材とアーム部材とを分解した状態を示す正面概要図である。

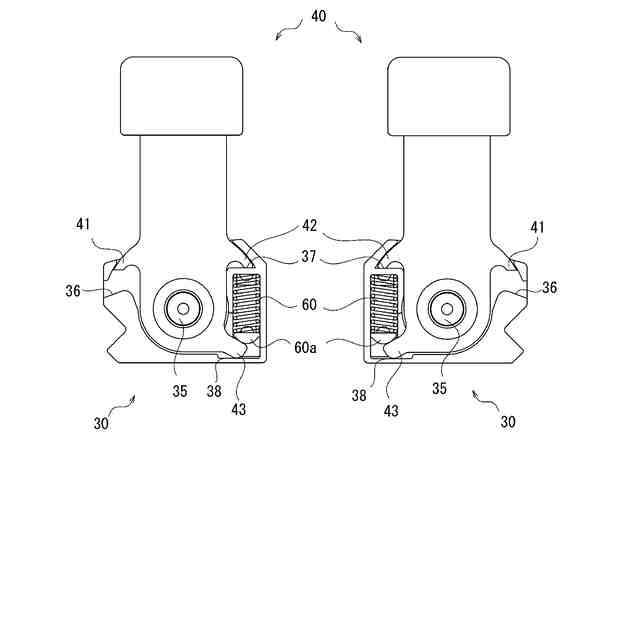

同ベルト取付具を構成するスライド部材とアーム部材とを組み付けた状態を示す正面概要図である。
同ベルト取付具を構成するケース体とスライド部材とアーム部材との組み付け構造を説明する正面概要図である。

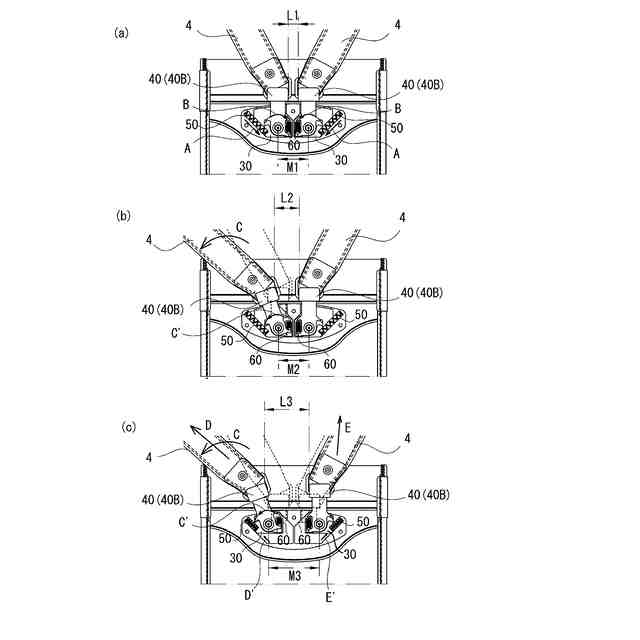

同ベルト取付具の可動態様を説明する概要図であり、図７（ａ）は、背負いベルトに外力（負荷）が作用していない通常状態を示し、図７（ｂ）は、片側の背負いベルトに外力（負荷）が作用した一態様を示し、図７（ｃ）は、一対の背負いベルトに外力（負荷）が作用した一態様を示している。
本発明の実施形態に係るベルト取付具の変形例を説明する正面概要図であり、図８（ａ）は、同ベルト取付具を構成するケース本体の正面概要図であり、図８（ｂ）及び図８（ｃ）は、同ケース本体にスライド部材を組み付けた状態を説明する正面概要図である。
【発明を実施するための形態】
【０００９】
（第１の実施形態）
先ずは、本発明の実施形態に係る背負い鞄の一例として、ランドセル１の全体構造について説明する。図１は、本発明の実施形態に係るベルト取付具を取り付けた背負い鞄（ランドセル）を背面からみた正面概要図であり、図２は、同ベルト取付具の内部構造を示す正面概要図である。
【００１０】
なお、以下の説明において、ランドセル１を背負った状態を基準として、その上下の方向（図１の上下方向）を「上下方向」又は「鉛直方向」といい、この上下方向（鉛直方向）に直交するランドセル１の横幅方向（図１の左右方向）を「左右方向」という。また、「斜め上下方向」とは、「鉛直方向」に対して鋭角に交わる斜めの方向を意味する。
（【００１１】以降は省略されています）
