公開番号2025136107
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024034314
出願日2024-03-06
発明の名称照明制御装置および照明制御システム
出願人三菱電機株式会社,三菱電機照明株式会社
代理人弁理士法人高田・高橋国際特許事務所
主分類H05B 47/19 20200101AFI20250911BHJP(他に分類されない電気技術)
要約【課題】照明器具の設定を直感的に実行できるような環境を容易に構築できる照明制御装置および照明制御システムを得ることを目的とする。
【解決手段】本開示に係る照明制御装置は、グループボタンが表示される表示画面と、前記グループボタンの操作に応じて、前記グループボタンに対応するグループに登録された複数の照明器具の点灯状態を制御する制御部と、を備え、前記制御部は、前記複数の照明器具に対応付けられた複数の機器アイコンが、前記表示画面上でユーザにより配置されると、前記複数の照明器具を前記グループに登録し、前記複数の機器アイコンが配置された領域の形状に対応する形状の前記グループボタンを生成し、前記グループボタンを前記領域に表示するように構成されている。
【選択図】図1
特許請求の範囲【請求項１】
グループボタンが表示される表示画面と、
前記グループボタンの操作に応じて、前記グループボタンに対応するグループに登録された複数の照明器具の点灯状態を制御する制御部と、
を備え、
前記制御部は、前記複数の照明器具に対応付けられた複数の機器アイコンが、前記表示画面上でユーザにより配置されると、
前記複数の照明器具を前記グループに登録し、
前記複数の機器アイコンが配置された領域の形状に対応する形状の前記グループボタンを生成し、
前記グループボタンを前記領域に表示するように構成されていることを特徴とする照明制御装置。
続きを表示（約 1,200 文字）【請求項２】
前記表示画面には、前記複数の照明器具が設置されたフロアのマップが表示され、
前記制御部は、前記複数の機器アイコンが、前記マップ上でユーザにより配置されると、
前記複数の照明器具を前記グループに登録し、
前記グループボタンを生成し、
前記グループボタンを前記領域に表示するように構成されていることを特徴とする請求項１に記載の照明制御装置。
【請求項３】
前記制御部は、前記複数の機器アイコンの各々の少なくとも一部を覆うような形状の前記グループボタンを生成することを特徴とする請求項１または請求項２に記載の照明制御装置。
【請求項４】
前記制御部は、前記複数の機器アイコンの各々の少なくとも一部を覆うような多角形の前記グループボタンを生成することを特徴とする請求項３に記載の照明制御装置。
【請求項５】
前記制御部は、前記複数の機器アイコンのうち最外周に配置された機器アイコンの中心を繋いだ形状の前記グループボタンを生成することを特徴とする請求項１または請求項２に記載の照明制御装置。
【請求項６】
前記制御部は、前記複数の機器アイコンのうち最外周に配置された機器アイコンの外縁を繋いだ形状の前記グループボタンを生成することを特徴とする請求項１または請求項２に記載の照明制御装置。
【請求項７】
生成された前記グループボタンの位置は、前記表示画面をユーザが操作することで変更可能に構成されていることを特徴とする請求項１または請求項２に記載の照明制御装置。
【請求項８】
生成された前記グループボタンの形状は、前記表示画面をユーザが操作することで変更可能に構成されていることを特徴とする請求項１または請求項２に記載の照明制御装置。
【請求項９】
前記制御部は、前記複数の機器アイコンが、前記表示画面上でユーザにより配置され、さらに前記グループに登録する照明器具の機器アイコンとしてユーザに選択されると、
前記複数の照明器具を前記グループに登録し、
前記グループボタンを生成し、
前記グループボタンを前記領域に表示するように構成されていることを特徴とする請求項１または請求項２に記載の照明制御装置。
【請求項１０】
前記グループボタンが生成された状態で、ユーザが、前記グループに登録されていない照明器具の機器アイコンを第１タップ操作した後に前記グループボタンを第２タップ操作すると、前記制御部は、前記グループに登録されていない照明器具の機器アイコンを前記第２タップ操作があった位置に配置するとともに、前記グループに登録されていない照明器具を前記グループに登録することを特徴とする請求項１または請求項２に記載の照明制御装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、照明制御装置および照明制御システムに関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
特許文献１には、光源部から発する複数色の光を、複数の明るさレベルに基づいてそれぞれ調光して所定色の照明光を生成させる制御システムが開示されている。この制御システムでは、ユーザが調光操作卓を用いて照明の設定を行う。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１３０１４３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のような照明制御システムにおいて、ネットワークに接続されたＰＣ（ＰｅｒｓｏｎａｌＣｏｍｐｕｔｅｒ）などを活用して、ＷＥＢ（ＷｏｒｌｄＷｉｄｅＷｅｂ）画面で照明器具、センサ、スイッチなどの設定を行うことがある。このような設定のための画面は、技術者向けの画面構成となっていることが多い。また、タブレット端末等を用いて、照明器具等の設定を行うこともある。タブレット端末にて照明器具等を設定する場合、一般ユーザも設定画面を活用して設定を行うことが見込まれる。このため、直感的に設定ができるような画面レイアウトまたは設定スイッチ等を備えた環境が求められている。
【０００５】
本開示は、照明器具の設定を直感的に実行できるような環境を容易に構築できる照明制御装置および照明制御システムを得ることを目的とする。
【課題を解決するための手段】
【０００６】
本開示に係る照明制御装置は、グループボタンが表示される表示画面と、前記グループボタンの操作に応じて、前記グループボタンに対応するグループに登録された複数の照明器具の点灯状態を制御する制御部と、を備え、前記制御部は、前記複数の照明器具に対応付けられた複数の機器アイコンが、前記表示画面上でユーザにより配置されると、前記複数の照明器具を前記グループに登録し、前記複数の機器アイコンが配置された領域の形状に対応する形状の前記グループボタンを生成し、前記グループボタンを前記領域に表示するように構成されている。
【発明の効果】
【０００７】
本開示に係る照明制御装置によれば、複数の機器アイコンが配置された領域の形状に対応する形状のグループボタンを容易に生成できる。また、ユーザはグループボタンの操作により照明器具の設定を直感的に実行できる。
【図面の簡単な説明】
【０００８】
実施の形態１に係る照明制御システムの構成を説明する図である。

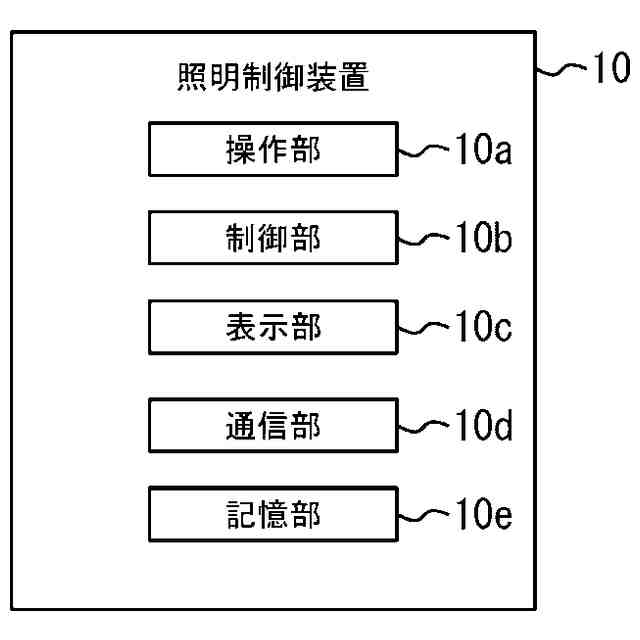

実施の形態１に係る照明制御装置の機能ブロック図である。
実施の形態１に係るグループ制御時の操作画面の構成を示す図である。
実施の形態１に係る個別制御時の操作画面の構成を示す図である。

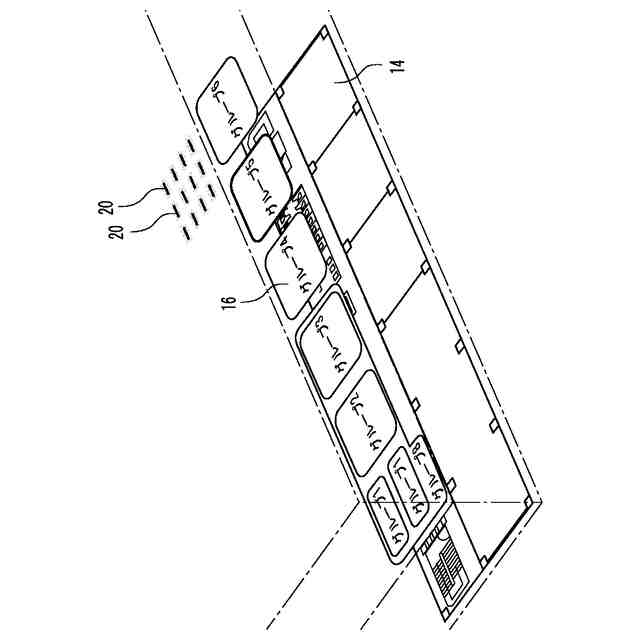

実施の形態１に係る操作画面の層構成を示す図である。

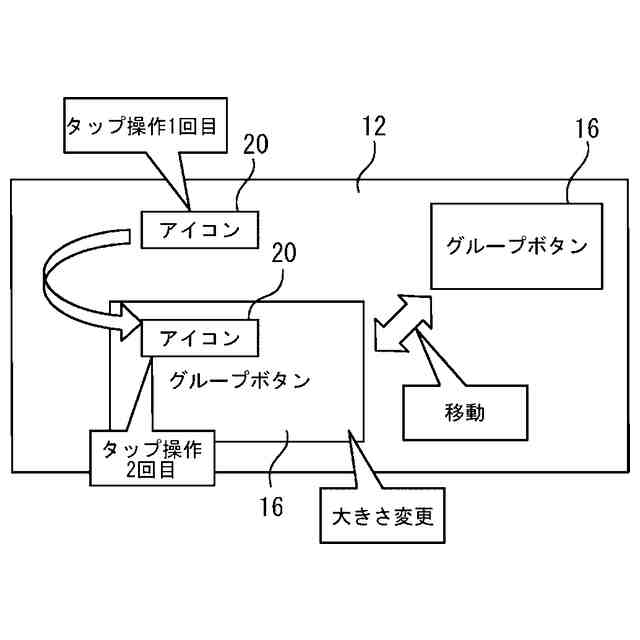

実施の形態１に係る照明器具をグループに登録する際の操作を示す図である。

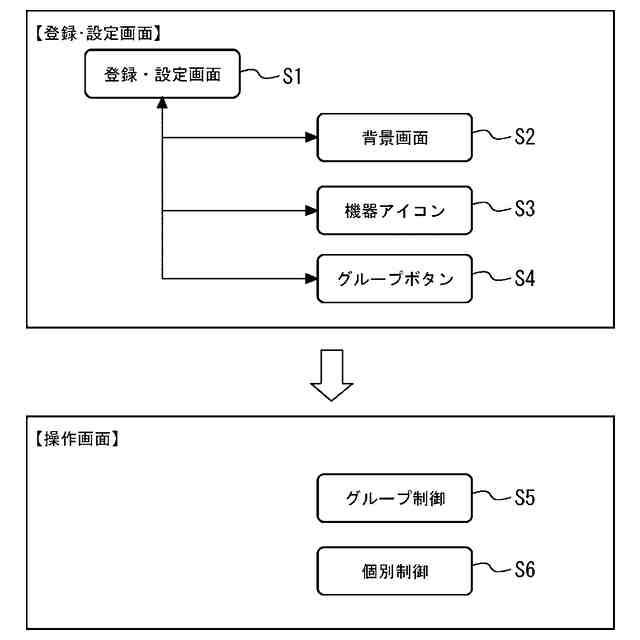

実施の形態１に係る照明制御装置の設定および制御のフローを示す図である。

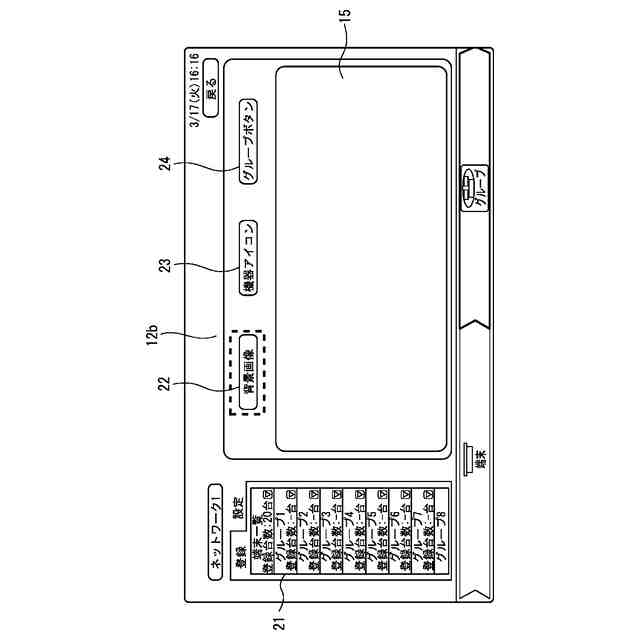

実施の形態１に係る登録・設定画面の構成を示す図である。

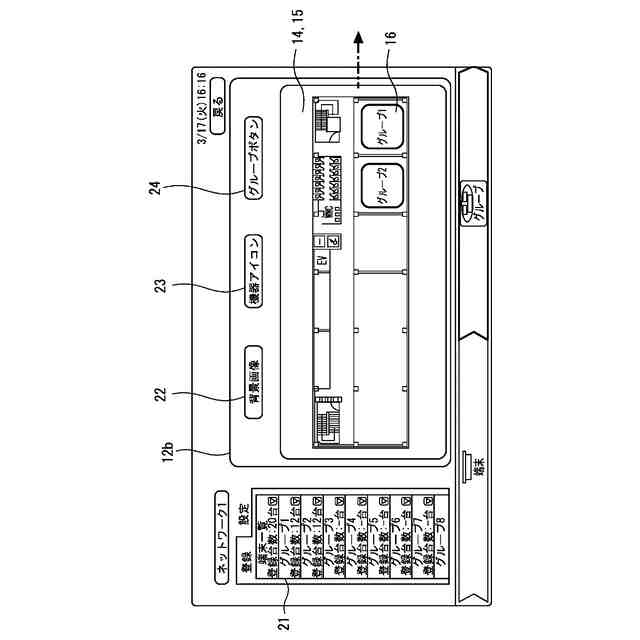

実施の形態１に係るマップの設定方法を示す図である。
実施の形態１に係るマップの設定方法を示す図である。
実施の形態１に係るグループボタンの生成方法を示す図である。
実施の形態１に係るグループボタンの生成方法を示す図である。
実施の形態１に係るグループボタンの生成方法を示す図である。
実施の形態１に係るグループボタンの生成方法を示す図である。
実施の形態１に係るグループボタンの生成方法を示す図である。
実施の形態１に係るグループボタンの生成方法を示す図である。
実施の形態１に係るグループボタンの生成方法を示す図である。
実施の形態１に係るグループボタンの生成方法を示す図である。
実施の形態１に係るグループボタンの生成方法を示す図である。
実施の形態１に係るグループボタンの生成方法を示す図である。
実施の形態１に係るグループボタンの生成方法を示す図である。
実施の形態１に係るグループボタンの生成方法を示す図である。
実施の形態１に係るグループボタンの形状の例を示す図である。
実施の形態１に係るグループボタンの形状の例を示す図である。
実施の形態１に係るグループボタンの形状の例を示す図である。
実施の形態１に係るグループボタンの形状の例を示す図である。
実施の形態１に係るグループボタンの形状の例を示す図である。
実施の形態１に係るグループボタンの形状の例を示す図である。
実施の形態１に係るグループボタンの位置または形状の変更方法を示す図である。
実施の形態１に係るグループボタンの位置または形状の変更方法を示す図である。
実施の形態１に係るグループボタンの位置または形状の変更方法を示す図である。
実施の形態１に係るグループボタンの位置または形状の変更方法を示す図である。
実施の形態１に係るグループボタンの位置または形状の変更方法を示す図である。
実施の形態１に係るグループボタンの位置または形状の変更方法を示す図である。
実施の形態１に係るグループボタンの位置または形状の変更方法を示す図である。
実施の形態１に係るグループボタンの位置または形状の変更方法を示す図である。
実施の形態１に係るグループボタンの位置または形状の変更方法を示す図である。
実施の形態１に係るグループボタンの位置または形状の変更方法を示す図である。
【発明を実施するための形態】
【０００９】
本実施の形態に係る照明制御装置および照明制御システムについて図面を参照して説明する。同じまたは対応する構成要素には同じ符号を付し、説明の繰り返しを省略する場合がある。
【００１０】
実施の形態１．

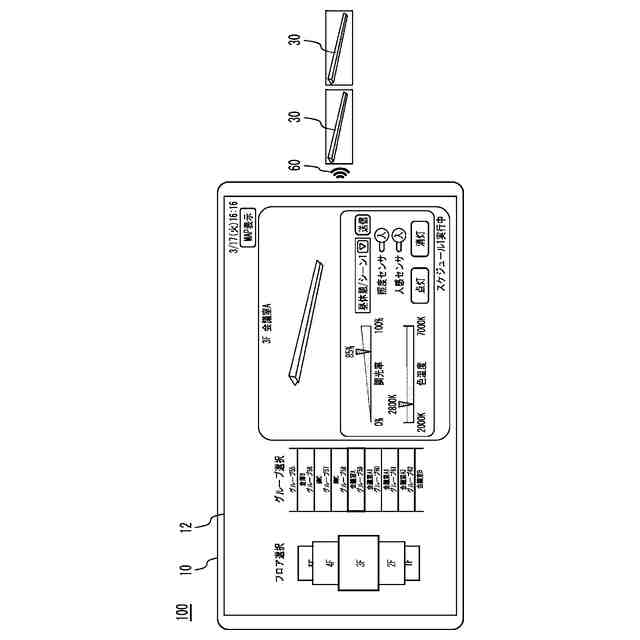

図１は、実施の形態１に係る照明制御システム１００の構成を説明する図である。照明制御システム１００は、照明制御装置１０と、複数の照明器具３０を備える。照明制御装置１０は、例えばタブレット端末、スマートフォン等である。照明制御装置１０と照明器具３０は無線通信６０により通信する。照明制御装置１０と照明器具３０はサーバ、照明コントローラ等の他の機器を介して通信しても良い。照明制御装置１０と照明器具３０は有線で通信しても良い。
（【００１１】以降は省略されています）
