公開番号2025128955
公報種別公開特許公報(A)
公開日2025-09-03
出願番号2024026020
出願日2024-02-22
発明の名称電磁波吸収部材
出願人リンテック株式会社
代理人個人,個人,個人
主分類H05K 9/00 20060101AFI20250827BHJP(他に分類されない電気技術)
要約【課題】厚みを薄くした場合であっても、電磁波吸収性に優れる電磁波吸収部材を提供する。

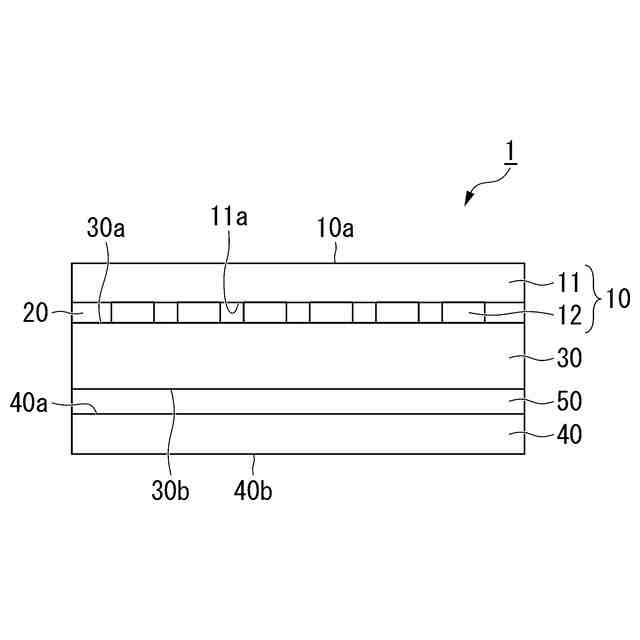

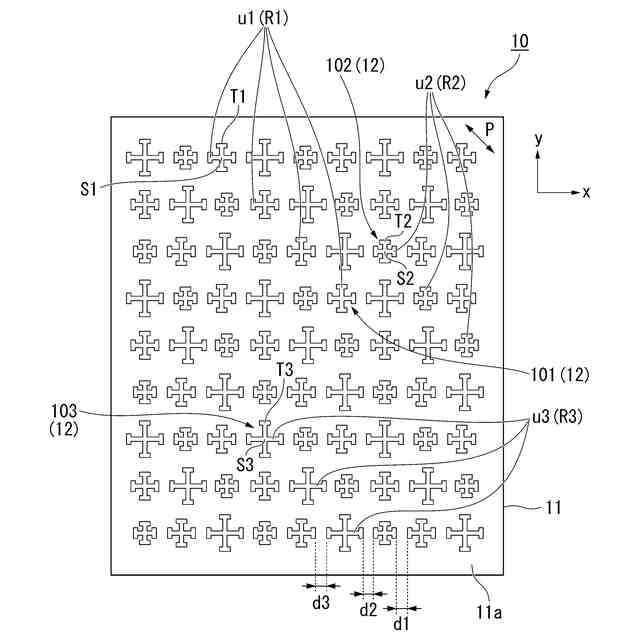

【解決手段】抵抗層10と、スペーサ層30と、反射層40とを有し、抵抗層10と、スペーサ層30と、反射層40とがこの順に積層されており、スペーサ層30は、熱可塑性樹脂と、高誘電材と、導電材とを含み、スペーサ層30の比誘電率が5以上である、電磁波吸収部材1。
【選択図】図1
特許請求の範囲【請求項１】
抵抗層と、スペーサ層と、反射層とを有し、
前記抵抗層と、前記スペーサ層と、前記反射層とがこの順に積層されており、
前記スペーサ層は、熱可塑性樹脂と、高誘電材と、導電材とを含み、
前記スペーサ層の比誘電率が５以上である、電磁波吸収部材。
続きを表示（約 180 文字）【請求項２】

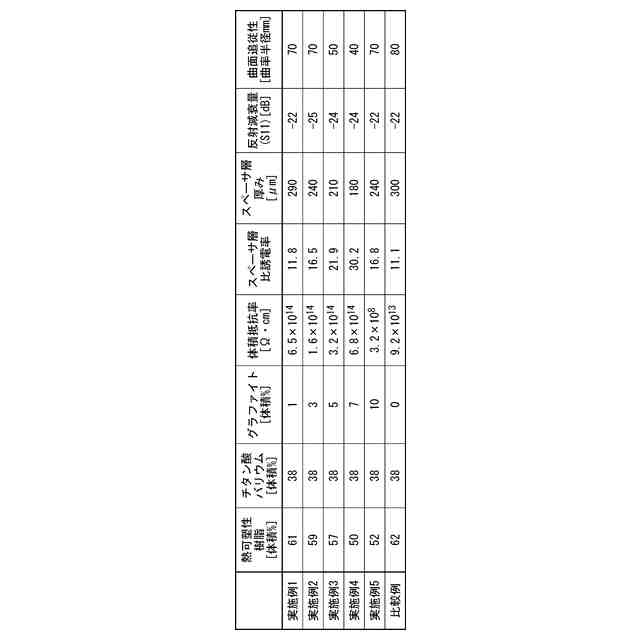

前記スペーサ層における前記高誘電材の含有量は２０体積％以上である、請求項１に記載の電磁波吸収部材。
【請求項３】
前記スペーサ層における前記導電材の含有量は１５体積％以下である、請求項１に記載の電磁波吸収部材。
【請求項４】
前記スペーサ層の厚みは３００μｍ未満である、請求項１に記載の電磁波吸収部材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電磁波吸収部材に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
所定の周波数の電磁波を選択的に吸収するシート状の電磁波吸収部材が知られている。電磁波吸収部材は、例えば、第１の周波数選択遮蔽層と第２の周波数選択遮蔽層とを備えるものである。このような電磁波吸収部材においては、第１の周波数選択遮蔽層および第２の周波数選択遮蔽層に形成されたＦＳＳ（ＦｒｅｑｕｅｎｃｙＳｅｌｅｃｔｉｖｅＳｕｒｆａｃｅ）素子の細線パターンによって、各層が所定の周波数の電磁波を吸収し、全体として２つの異なる周波数の電磁波を選択的に遮蔽する。
【０００３】
電磁波吸収部材は、用途によっては曲面に貼り付けた際に、曲面に密着することが求められる。電磁波吸収部材は、厚みを薄くした場合であっても、電磁波吸収性に優れることが求められている。
【０００４】
特許文献１には、人工誘電体の電磁波吸収性を高めるために、人工誘電体の誘電体層内に埋め込まれた複数のナノワイヤーの形状や、ナノワイヤーの配合量を調整することにより、誘電体層の比誘電率を調整することが記載されている。
【０００５】
特許文献２には、λ／４型電波吸収体の電磁波吸収性を高めるために、λ／４型電波吸収体の誘電体層の比誘電率を１０ＧＨｚ帯の値で３．０以下とすることが記載されている。
【先行技術文献】
【特許文献】
【０００６】
特開２０１３－２３５８１６号公報
特許第７３０５３９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、特許文献１に記載の人工誘電体や、特許文献２に記載の電波吸収体は、厚みを薄くした場合に、電磁波吸収性が低下するという課題があった。
【０００８】
本発明は、上記事情に鑑みてなされたものであって、厚みを薄くした場合であっても、電磁波吸収性に優れる電磁波吸収部材を提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明は、以下の電磁波吸収部材を提供する。
［１］抵抗層と、スペーサ層と、反射層とを有し、
前記抵抗層と、前記スペーサ層と、前記反射層とがこの順に積層されており、
前記スペーサ層は、熱可塑性樹脂と、高誘電材と、導電材とを含み、
前記スペーサ層の比誘電率が５以上である、電磁波吸収部材。
［２］前記スペーサ層における前記高誘電材の含有量は２０体積％以上である、［１］に記載の電磁波吸収部材。
［３］前記スペーサ層における前記導電材の含有量は１５体積％以下である、［１］または［２］に記載の電磁波吸収部材。
［４］前記スペーサ層の厚みは３００μｍ未満である、［１］～［３］のいずれかに記載の電磁波吸収部材。
【発明の効果】
【００１０】
本発明によれば、厚みを薄くした場合であっても、電磁波吸収性に優れる電磁波吸収部材を提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
