公開番号2025134501
公報種別公開特許公報(A)
公開日2025-09-17
出願番号2024032451
出願日2024-03-04
発明の名称電気機器
出願人アイホン株式会社
代理人個人
主分類H05K 5/02 20060101AFI20250909BHJP(他に分類されない電気技術)
要約【課題】設置面への設置後にケーブルの接続作業を行うことも可能な電気機器を提供する。
【解決手段】本体ケース10の前面に、回路基板に搭載されたコネクタ19A、19Bを露出可能としているとともに、本体ケース10に、本体ケース10を前後で貫通するケーブル挿通部20を設けている。そして、本体ケース10の後面側から本体ケース10の前面側へ電源ケーブルや通信ケーブルを引き出した上で、それらのケーブルを対応するコネクタ19A、19Bに夫々接続可能としている。したがって、本体ケース10を壁面に設置した後において、電源ケーブルや通信ケーブルのコネクタ19A、10Bへの接続作業を行うことができるため、通信装置3の設置作業の簡易化を図ることができる。
【選択図】図3
特許請求の範囲【請求項１】
回路基板が内蔵された本体ケースを備え、前記本体ケースの後面を設置面側へ向けた姿勢で設置される電気機器であって、
前記本体ケースの前面に、前記回路基板に搭載されたコネクタが露出可能となっているとともに、前記本体ケースに、前記本体ケースを前後で貫通するケーブル挿通部が設けられており、
前記本体ケースの後面側から前記本体ケースの前面側へ引き出された前記ケーブルを前記コネクタに接続可能としたことを特徴とする電気機器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、本体ケースの後面を設置面側へ向けて設置される電気機器に関するものである。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、本体ケースの後面を壁面等の設置面側へ向けて設置される電気機器には、本体ケースの後面に、ケーブルを本体ケース内に引き込むための引き込み口が開設されてなるものがある（たとえば特許文献１）。また、本体ケースの後面に、ケーブルが接続されるコネクタ等を露出させるとする構成を採用してなるものもある（たとえば特許文献２）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－９７８７０号公報
特開２０２１－１６３９８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１及び２に記載の電気機器では、設置面へ設置する前にケーブルの接続作業を行う必要があり、設置面への設置作業が煩わしいという問題がある。
【０００５】
そこで、本発明は、上記問題に鑑みなされたものであって、設置面への設置後にケーブルの接続作業を行うことも可能な電気機器を提供しようとするものである。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明は、回路基板が内蔵された本体ケースを備え、本体ケースの後面を設置面側へ向けた姿勢で設置される電気機器であって、本体ケースの前面に、回路基板に搭載されたコネクタが露出可能となっているとともに、本体ケースに、本体ケースを前後で貫通するケーブル挿通部が設けられており、本体ケースの後面側から本体ケースの前面側へ引き出されたケーブルをコネクタに接続可能としたことを特徴とする。
【発明の効果】
【０００７】
本発明によれば、本体ケースの前面に、回路基板に搭載されたコネクタを露出可能としているとともに、本体ケースに、本体ケースを前後で貫通するケーブル挿通部を設けている。そして、本体ケースの後面側から本体ケースの前面側へケーブルを引き出した上で、そのケーブルをコネクタに接続可能としている。したがって、本体ケースを設置面に設置した後にケーブルのコネクタへの接続作業を行うことができ、設置作業の簡易化を図ることができる。
【図面の簡単な説明】
【０００８】

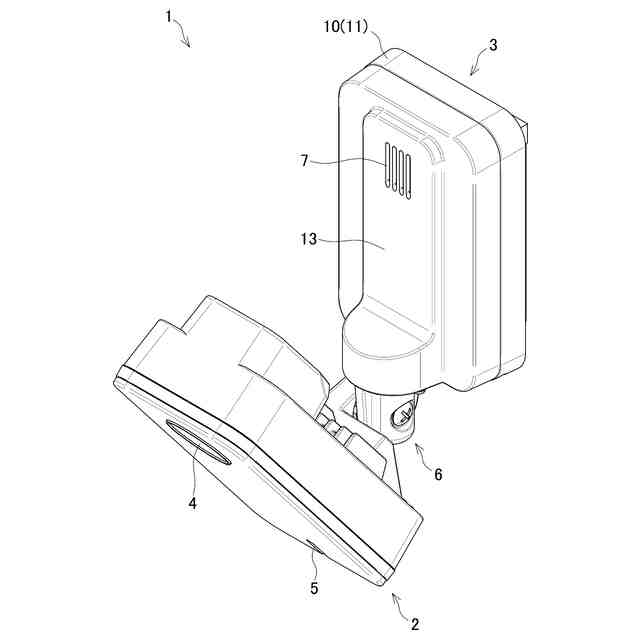

監視カメラの外観を示した斜視説明図である。

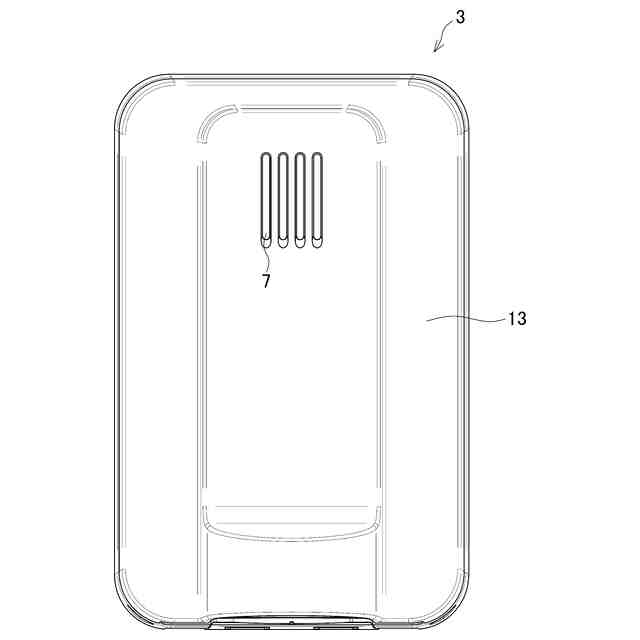

通信装置を前側から示した説明図である。

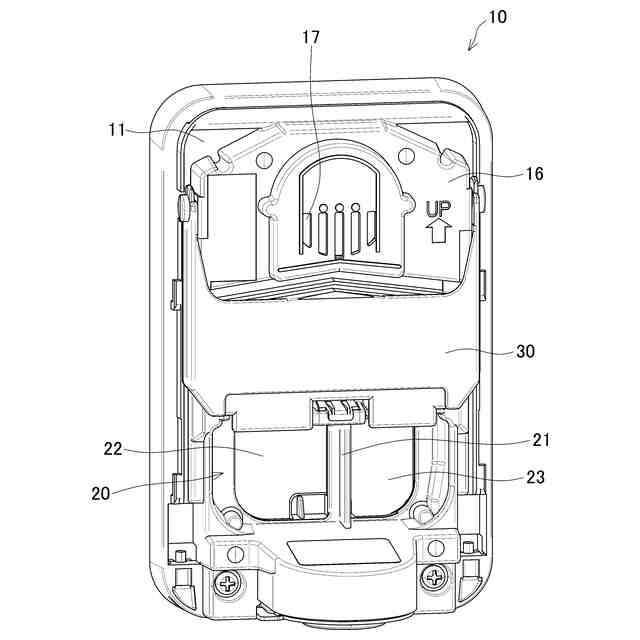

化粧カバーが取り外された本体ケースを前方から示した斜視説明図である。

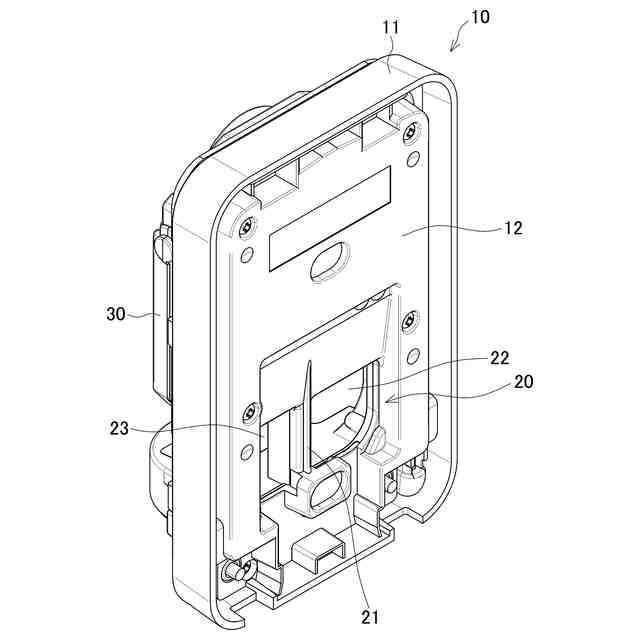

化粧カバーが取り外された本体ケースを後方から示した斜視説明図である。

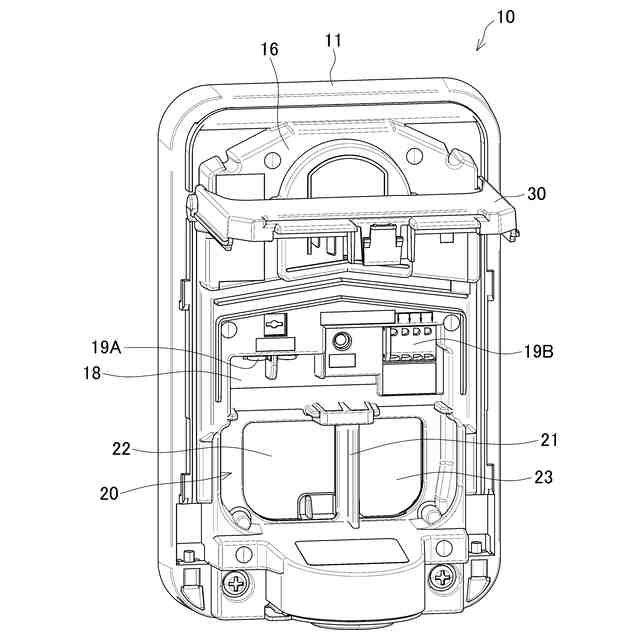

図３の状態からコネクタカバーを開放姿勢へと回動操作した状態を示した斜視説明図である。
【発明を実施するための形態】
【０００９】
以下、本発明の一実施形態となる通信装置について、図面にもとづき詳細に説明する。
【００１０】
図１は、監視カメラ１の外観を示した斜視説明図である。図２は、通信装置３を前側から示した説明図である。図３は、化粧カバー１３が取り外された本体ケース１０を前方から示した斜視説明図である。図４は、化粧カバー１３が取り外された本体ケース１０を後方から示した斜視説明図である。図５は、図３の状態からコネクタカバー３０を開放姿勢へと回動操作した状態を示した斜視説明図である。
（【００１１】以降は省略されています）
