公開番号2025137191
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024036249
出願日2024-03-08
発明の名称電磁誘導加熱調理器
出願人フクシマガリレイ株式会社
代理人個人
主分類H05B 6/12 20060101AFI20250911BHJP(他に分類されない電気技術)
要約【課題】被加熱物の重量を測定する計量機能を備える電磁誘導加熱調理器において、加熱ユニットと制御ユニットとを接続するケーブルの変形に由来する重量の測定誤差を小さくして、被加熱物の重量をより正確に測定できるようにする。
【解決手段】本発明に係る電磁誘導加熱調理器は、被加熱物が載置されるトッププレート2と、トッププレート2を下側から支持して被加熱物を加熱する加熱ユニット3と、加熱ユニット3を下側から支持して被加熱物の重量を測定する計量ユニット4と、加熱ユニット3を制御する制御ユニット5と、加熱ユニット3を制御ユニット5に接続するケーブル6とを備える。ケーブル6が、加熱ユニット3から垂れ下がる第1垂下部101と、第1垂下部101の下端に連続する下凸円弧状の湾曲部103とを含む。

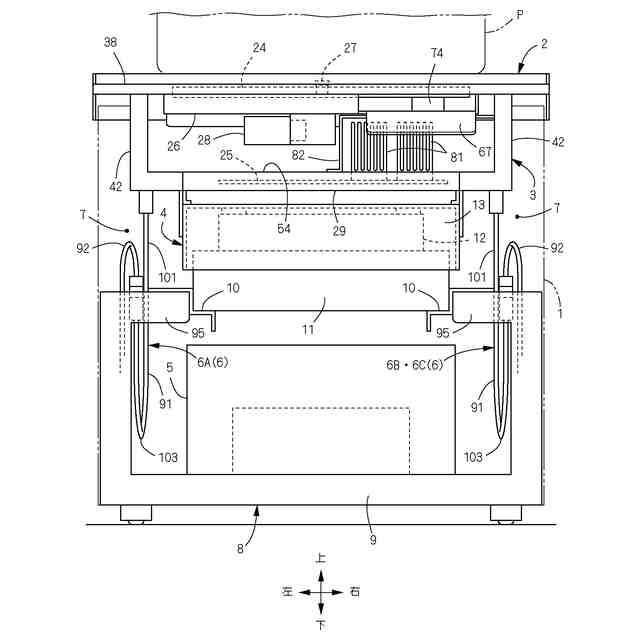

【選択図】図1

特許請求の範囲【請求項１】
被加熱物が載置されるトッププレート（２）と、
トッププレート（２）を下側から支持して被加熱物を加熱する加熱ユニット（３）と、
加熱ユニット（３）を下側から支持して被加熱物の重量を測定する計量ユニット（４）と、
加熱ユニット（３）を制御する制御ユニット（５）と、
加熱ユニット（３）を制御ユニット（５）に接続するケーブル（６）と、
を備えており、
ケーブル（６）が、加熱ユニット（３）から垂れ下がる第１垂下部（１０１）と、第１垂下部（１０１）の下端に連続する下凸円弧状の湾曲部（１０３）とを含むことを特徴とする電磁誘導加熱調理器。
続きを表示（約 870 文字）【請求項２】
計量ユニット（４）を支持するベース部材（８）を備えており、
ケーブル（６）が、第１垂下部（１０１）および湾曲部（１０３）を含む一次ケーブル（９１）と、一次ケーブル（９１）に連続して制御ユニット（５）に至る二次ケーブル（９２）とで構成されており、
一次ケーブル（９１）の一端に設けられた一次コネクタ（９３）と、二次ケーブル（９２）の一端に設けられた二次コネクタ（９４）とが、電気的に接続されてベース部材（８）に固定されている請求項１に記載の電磁誘導加熱調理器。
【請求項３】
一次ケーブル（９１）が、ベース部材（８）から垂れ下がる第２垂下部（１０２）を含み、
湾曲部（１０３）が第１垂下部（１０１）と第２垂下部（１０２）の下端どうしを繋いでいる請求項２に記載の電磁誘導加熱調理器。
【請求項４】
ベース部材（８）に、その壁面を上下方向に貫通するコネクタ孔（９６）が設けられており、
一次コネクタ（９３）がコネクタ孔（９６）に挿通可能に形成され、二次コネクタ（９４）がコネクタ孔（９６）に挿通不能に形成されている請求項２または３に記載の電磁誘導加熱調理器。
【請求項５】
ベース部材（８）の上部に、一次コネクタ（９３）と二次コネクタ（９４）が固定されるケーブル壁（９５）が設けられており、
制御ユニット（５）が、加熱ユニット（３）とケーブル壁（９５）よりも下方に配置されており、
一次ケーブル（９１）の湾曲部（１０３）が、制御ユニット（５）の側方に配置されている請求項２または３に記載の電磁誘導加熱調理器。
【請求項６】
加熱ユニット（３）の側端部が、計量ユニット（４）よりも側方へ張り出しており、
ケーブル（６）の第１垂下部（１０１）が、加熱ユニット（３）の側端部の下面から真下へ延出されて、計量ユニット（４）の側方を上下に通過している請求項１から３のいずれかひとつに記載の電磁誘導加熱調理器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、被加熱物の重量を測定する計量機能を備える電磁誘導加熱調理器に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
計量機能を備える電磁誘導加熱調理器（以下、適宜に「調理器」と記す。）は、例えば特許文献１に開示されている。特許文献１の調理器は、比較的扁平な四角箱型のケーシングと、ケーシング内に収容される加熱コイルとコイルベースと重量センサなどで構成される。ケーシングは、上下に相対移動可能な上ケースと下ケースからなり、上ケースの天面は被加熱物を支持するトッププレートとされている。加熱コイルとコイルベースは共に水平円盤状に形成されて、コイルベースの上面に加熱コイルが支持されている。コイルベースの周縁部には、上下に伸びる複数本の柱部が一体に設けられている。各柱部の上端部はトッププレートを支持しており、各柱部の下端部は重量センサに支持されている。重量センサは、加熱コイルを制御する制御基板と共に、下ケースの内底面に並べて固定されている。
【０００３】
トッププレート上に被加熱物が載置されると、トッププレートを含む上ケースは、コイルベースおよび加熱コイルと一体に、下ケースに対して下降変位し、被加熱物の重量はトッププレートと各柱部とを介して重量センサに作用する。重量センサで測定された被加熱物の重量は、制御基板に出力される。また制御基板には、トッププレート上の温度センサで測定された被加熱物の温度が出力される。制御基板は、各センサから出力される被加熱物の重量と温度に基づいて、加熱コイルの出力と駆動時間を制御している。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６－１２５１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１の調理器では、加熱コイルの出力などを制御基板で制御することから、加熱コイルと制御基板はケーブルで接続されているとみられる。トッププレート上に被加熱物が載置されて、加熱コイルが上ケースと共に下降するとき、制御基板は下ケースに固定されていて移動しないから、両者（加熱コイルと制御基板）を接続するケーブルには変形が生じる。このケーブルの変形が、加熱コイルに対する接続部分にまで及ぶと、ケーブルから加熱コイルに作用する張力の向きが変化するので、加熱コイルの重量が作用する重量センサの測定値に誤差が生じることは避けられない。
【０００６】
本発明の目的は、加熱ユニットと制御ユニットとを接続するケーブルの変形に由来する重量の測定誤差を小さくして、被加熱物の重量をより正確に測定し得る電磁誘導加熱調理器を提供することにある。
【課題を解決するための手段】
【０００７】
本発明に係る電磁誘導加熱調理器は、被加熱物が載置されるトッププレート２と、トッププレート２を下側から支持して被加熱物を加熱する加熱ユニット３と、加熱ユニット３を下側から支持して被加熱物の重量を測定する計量ユニット４と、加熱ユニット３を制御する制御ユニット５と、加熱ユニット３を制御ユニット５に接続するケーブル６とを備える。そしてケーブル６が、加熱ユニット３から垂れ下がる第１垂下部１０１と、第１垂下部１０１の下端に連続する下凸円弧状の湾曲部１０３とを含むことを特徴とする。
【０００８】
具体的には、調理器は、計量ユニット４を支持するベース部材８を備える。ケーブル６が、第１垂下部１０１および湾曲部１０３を含む一次ケーブル９１と、一次ケーブル９１に連続して制御ユニット５に至る二次ケーブル９２とで構成されており、一次ケーブル９１の一端に設けられた一次コネクタ９３と、二次ケーブル９２の一端に設けられた二次コネクタ９４とが、電気的に接続されてベース部材８に固定されている。
【０００９】
一次ケーブル９１が、ベース部材８から垂れ下がる第２垂下部１０２を含み、湾曲部１０３が第１垂下部１０１と第２垂下部１０２の下端どうしを繋いでいる。
【００１０】
ベース部材８に、その壁面を上下方向に貫通するコネクタ孔９６が設けられている。一次コネクタ９３がコネクタ孔９６に挿通可能に形成され、二次コネクタ９４がコネクタ孔９６に挿通不能に形成されている。

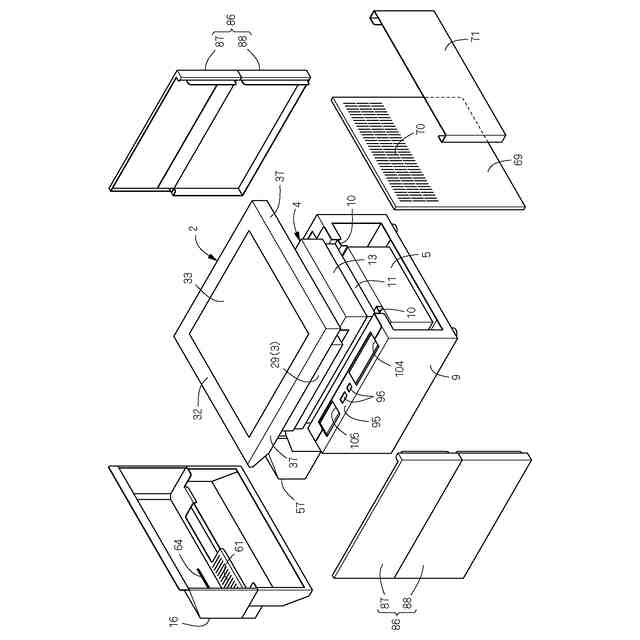

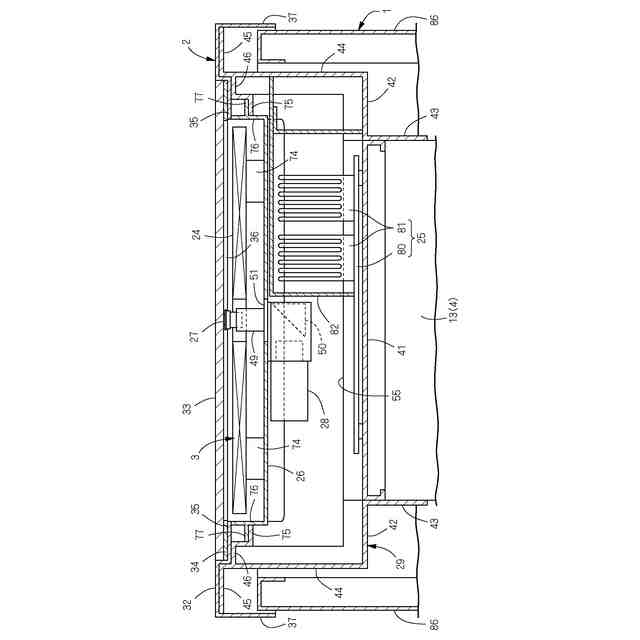

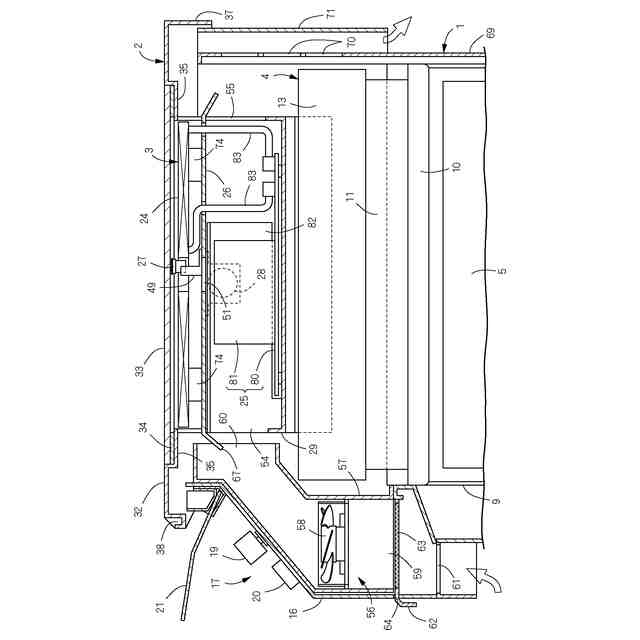

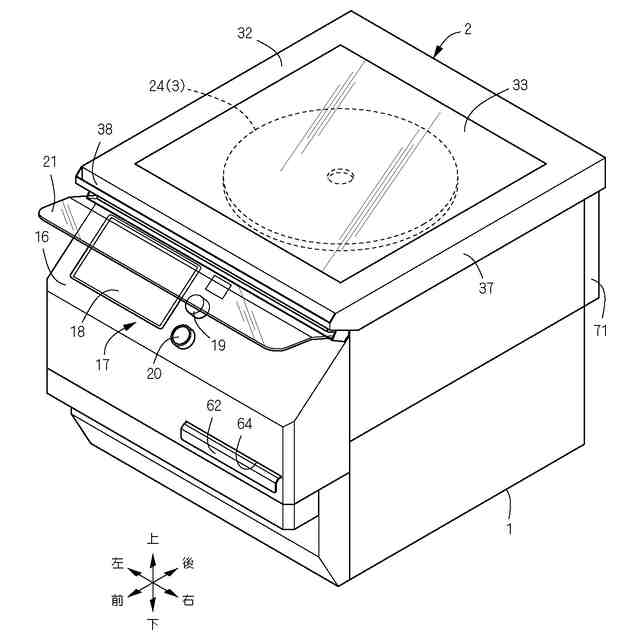

（【００１１】以降は省略されています）
