特許ウォッチ

公開番号2025137453
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2025031715
出願日2025-02-28
発明の名称組成物、ペースト状組成物、シート、金属張積層体、回路基板及びシートの製造方法
出願人ダイキン工業株式会社
代理人弁理士法人タス・マイスター
主分類C08L 27/18 20060101AFI20250911BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】成形押し出し性が改善された組成物及びこれによって得られたシートを提供する。
【解決手段】ポリテトラフルオロエチレン樹脂と充填剤を含む組成物であって、充填剤の表面を、窒素原子を含む官能基を有するシランカップリング剤で処理し、その処理量は、表面処理後の充填剤重量に対して0.1質量%以上、1.0質量%未満であり、下記条件1によるペースト押出成形を行った場合の押出圧が10N・mm^-2以下である組成物。
<条件1>
ペースト押出成形は、室温で2時間放置したポリテトラフルオロエチレン樹脂と充填剤を含む組成物からなる粉体70.0gと、加工助剤である炭化水素油13.3gとを、容量250mLのポリ容器に入れ、3分間混合し、2時間、25℃の恒温槽に放置した後、押出速度50mm/min且つ40℃の条件で、シリンダ径30mm、出口径5mm、リダクションレイショ36、ランド長27.5mm、且つ導入角48゜のダイを通して、ペースト押出を行い、ビード押出成形体を得る方法で行う。
【選択図】なし
特許請求の範囲【請求項１】
ポリテトラフルオロエチレン樹脂と充填剤を含む組成物であって、充填剤の表面を、窒素原子を含む官能基を有するシランカップリング剤で処理し、その処理量は、表面処理後の充填剤重量に対して０．１質量％以上、１．０質量％未満であり、下記条件１によるペースト押出成形を行った場合の押出圧が１０Ｎ・ｍｍ
－２
以下であることを特徴とする組成物。
＜条件１＞
ペースト押出成形は、室温で２時間放置したポリテトラフルオロエチレン樹脂と充填剤を含む組成物からなる粉体７０．０ｇと、加工助剤である炭化水素油１３．３ｇとを、容量２５０ｍＬのポリ容器に入れ、３分間混合し、２時間、２５℃の恒温槽に放置した後、押出速度５０ｍｍ／ｍｉｎ且つ４０℃の条件で、シリンダ径３０ｍｍ、出口径５ｍｍ、リダクションレイショ３６、ランド長２７．５ｍｍ、且つ導入角４８゜のダイを通して、ペースト押出を行い、ビード押出成形体を得る方法で行う。
続きを表示（約 770 文字）【請求項２】
充填剤は、無機充填剤である請求項１に記載の組成物。
【請求項３】
前記無機充填剤はシリカである請求項２に記載の組成物。
【請求項４】
前記シリカを１０～７０質量％含む請求項３に記載の組成物。
【請求項５】
前記シリカは（１０ＧＨｚで測定したシリカの誘電正接）／（シリカの表面積（ｍ
２
／ｇ））の比が０．００００１～０．０００３５である請求項３又は４に記載の組成物。
【請求項６】
前記シランカップリング剤はイソシアネート基またはアミノ基を有する表面処理剤である請求項１又は２に記載の組成物。
【請求項７】
前記シランカップリング剤は３－イソシアネートプロピルトリエトキシシランまたは３－アミノプロピルトリエトキシシランである請求項１又は２に記載の組成物。
【請求項８】
充填剤の含有量が、１０～８０質量％であり、ポリテトラフルオロエチレン樹脂の含有量が２０～９０質量％である請求項１又は２に記載の組成物。
【請求項９】
前記組成物を圧延して得られたシートの２５℃、１０ＧＨｚにおける誘電正接は０．０１以下である請求項１又は２に記載の組成物。
【請求項１０】
ポリテトラフルオロエチレン樹脂の含有量が、３０～５０質量％であり、
充填剤の含有量が、５０～７０質量％であり、
シランカップリング剤の処理量は、表面処理後の充填剤重量に対して０．１質量％以上０．９質量％以下であり、
充填剤は、シリカであり、
シランカップリング剤は、イソシアネート基またはアミノ基を有する請求項１又は２に記載の組成物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、組成物、ペースト状組成物、シート、金属張積層体、回路基板及びシートの製造方法に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
高周波用プリント配線板において、伝送損失が小さい高周波用プリント配線板が求められている。このような高周波用プリント配線板において、フッ素樹脂フィルムを使用することが公知である（特許文献１等）。また、配線基板材料として充填剤を配合したフッ素樹脂を使用することについて、特許文献２、３に記載されている。
【０００３】
さらに、特許文献４には、真球状シリカ粒子をフッ素樹脂に配合したフッ素樹脂組成物を回路用基板に使用することが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１５－８２６０
特開昭６３－２５９９０７号公報
特表２０２２－５１００１７
国際公開２０２０／１４５１３３
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本開示は、成形押し出し性が改善された組成物及びこれによって得られたシートを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示は、
ポリテトラフルオロエチレン樹脂と充填剤を含む組成物であって、充填剤の表面を、窒素原子を含む官能基を有するシランカップリング剤で処理し、その処理量は、表面処理後の充填剤重量に対して０．１質量％以上、１．０質量％未満であり、下記条件１によるペースト押出成形を行った場合の押出圧が１０Ｎ・ｍｍ
－２
以下であることを特徴とする組成物である。
＜条件１＞
ペースト押出成形は、室温で２時間放置したポリテトラフルオロエチレン樹脂と充填剤を含む組成物からなる粉体７０．０ｇと、加工助剤である炭化水素油１３．３ｇとを、容量２５０ｍＬのポリ容器に入れ、３分間混合し、２時間、２５℃の恒温槽に放置した後、押出速度５０ｍｍ／ｍｉｎ且つ４０℃の条件で、シリンダ径３０ｍｍ、出口径５ｍｍ、リダクションレイショ３６、ランド長２７．５ｍｍ、且つ導入角４８゜のダイを通して、ペースト押出を行い、ビード押出成形体を得る方法で行う。
【０００７】
充填剤は、無機充填剤であることが好ましい。
前記無機充填剤はシリカであることが好ましい。
前記組成物は、前記シリカを１０～７０質量％含むことが好ましい。
前記シリカは、（１０ＧＨｚで測定したシリカの誘電正接）／（シリカの表面積（ｍ
２
／ｇ））の比が０．００００１～０．０００３５であることが好ましい。
【０００８】
前記シランカップリング剤はイソシアネート基またはアミノ基を有する表面処理剤であることが好ましい。
前記シランカップリング剤は３－イソシアネートプロピルトリエトキシシランまたは３－アミノプロピルトリエトキシシランであることが好ましい。
【０００９】
上記組成物は、充填剤の含有量が、１０～８０質量％であり、ポリテトラフルオロエチレン樹脂の含有量が２０～９０質量％であることが好ましい。
前記組成物を圧延して得られたシートの２５℃、１０ＧＨｚにおける誘電正接は０．０１以下であることが好ましい。
上記組成物は、ポリテトラフルオロエチレン樹脂の含有量が、３０～５０質量％であり、充填剤の含有量が、５０～７０質量％であり、シランカップリング剤の処理量は、表面処理後の充填剤重量に対して０．１質量％以上０．９質量％以下であり、充填剤は、シリカであり、シランカップリング剤は、イソシアネート基またはアミノ基を有することが好ましい。
【００１０】

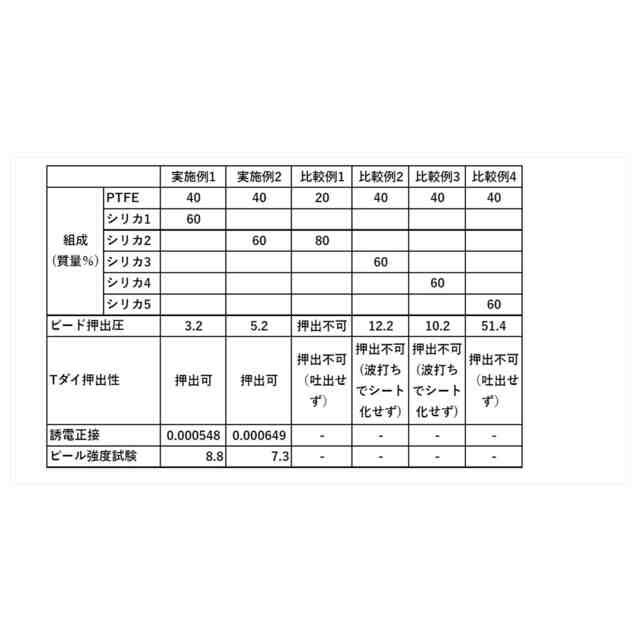

本開示は、ポリテトラフルオロエチレン樹脂と充填剤を含む組成物であって、下記条件１によるペースト押出成形を行った場合の押出圧が１０．０Ｎ・ｍｍ
－２
以下であり、且つ、下記条件２によるピール強度試験を行った場合のピール強度が３Ｎ／ｃｍ以上である組成物でもある。
＜条件１＞
ペースト押出成形は、室温で２時間放置したポリテトラフルオロエチレン樹脂と充填剤を含む組成物からなる粉体７０．０ｇと、加工助剤である炭化水素油１３．３ｇとを、容量２５０ｍＬのポリ容器に入れ、３分間混合し、２時間、２５℃の恒温槽に放置した後、押出速度５０ｍｍ／ｍｉｎ且つ４０℃の条件で、シリンダ径３０ｍｍ、出口径５ｍｍ、リダクションレイショ３６、ランド長２７．５ｍｍ、且つ導入角４８゜のダイを通して、ペースト押出を行い、ビード押出成形体を得る方法で行う。
＜条件２＞
ＪＩＳＣ６４８１－１９９６に準拠した方法で、ピール強度試験である９０度剥離試験を行う。
（【００１１】以降は省略されています）

関連特許
