公開番号2025137755
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2025123704,2024013842
出願日2025-07-24,2012-05-30
発明の名称表示装置及びヘッドマウントディスプレイ
出願人パイオニア株式会社
代理人個人,個人
主分類G06F 3/01 20060101AFI20250911BHJP(計算;計数)
要約【課題】視線誘導を行うことでユーザに情報を適切に視認させることが可能な表示装置及びヘッドマウントディスプレイを提供する。
【解決手段】表示装置は、表示すべき画像に対応する光を、ユーザの瞳孔と網膜との間の位置に集光させることで、画像を視認させる。つまり、表示装置は、視線方向依存型の表示装置である。また、表示装置は、ユーザが視認する現実環境に対して情報を付加提示するARを実現可能に構成されている。表示装置の視線誘導手段は、ユーザの視線を向けさせるべき位置である誘導ポイントにユーザの視線を誘導するための情報を出力する。誘導ポイントは、現実環境に存在する対象物の位置、又は現実環境に存在する対象物に対して表示された情報の位置である。
【選択図】図1
特許請求の範囲【請求項１】
表示すべき画像に対応する光を、ユーザの瞳孔と網膜との間の位置に集光させ、前記ユーザが視認する現実環境に対して情報を付加提示する表示装置であって、
前記現実環境に存在する対象物を検出する検出手段と、
音声を出力する音声出力部と、
検出された前記対象物の位置又は前記対象物に対して表示された情報の位置である誘導ポイントに、前記ユーザの視線を誘導するための音声を前記音声出力部に出力させる視線誘導手段と、を備えることを特徴とする表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ユーザが視線を向けた方向の画像のみを視認させる表示装置の技術分野に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】

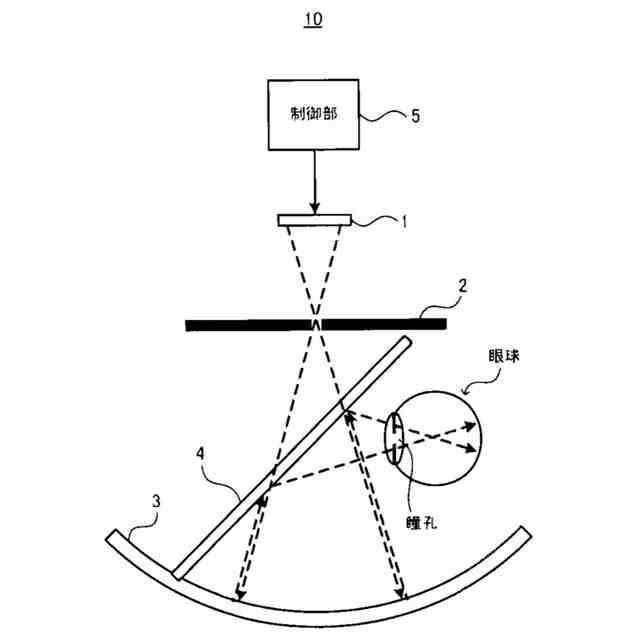

この種の技術が例えば特許文献１に記載されている。特許文献１には、表示すべき画像に対応する光の集光点を眼球の略中心に設定することで、ユーザが視線を向けた方向にのみ画像を表示することが可能な表示装置（以下では「視線方向依存型の表示装置」と呼ぶ。）が記載されている。視線方向依存型の表示装置では、集光点を眼球の略中心に設定することで、視線方向の光線のみが瞳孔を通過するため、視線方向の画像のみが視認されることとなる。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－９０６８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記したような視線方向依存型の表示装置では、視線方向の画像は見えるが、視線方向以外の画像は見えない。そのため、当該表示装置にて提示した情報を、ユーザに適切に提供することができない場合があった。
【０００５】
本発明が解決しようとする課題は上記のようなものが例として挙げられる。本発明は、視線誘導を行うことでユーザに情報を適切に視認させることが可能な表示装置及びヘッドマウントディスプレイを提供することを課題とする。
【課題を解決するための手段】
【０００６】
請求項１に記載の発明では、表示すべき画像に対応する光を、ユーザの瞳孔と網膜との間の位置に集光させ、前記ユーザが視認する現実環境に対して情報を付加提示する表示装置であって、前記現実環境に存在する対象物を検出する検出手段と、音声を出力する音声出力部と、検出された前記対象物の位置又は前記対象物に対して表示された情報の位置である誘導ポイントに、前記ユーザの視線を誘導するための音声を前記音声出力部に出力させる視線誘導手段と、を備える。
【０００７】
請求項２に記載の発明では、表示すべき画像に対応する光を、ユーザの瞳孔と網膜との間の位置に集光させ、前記ユーザが視認する現実環境に対して情報を付加提示する表示装置であって、前記現実環境に存在する対象物を検出する検出手段と、前記ユーザの視線を検出する視線検出手段と、検出された前記対象物の位置又は前記対象物に対して表示された情報の位置である誘導ポイントに、前記ユーザの視線を誘導するための情報を報知する視線誘導手段と、を備え、前記視線誘導手段は、前記視線検出手段によって検出された前記視線が前記誘導ポイントに向いた際に、前記報知を終了する。
【０００８】

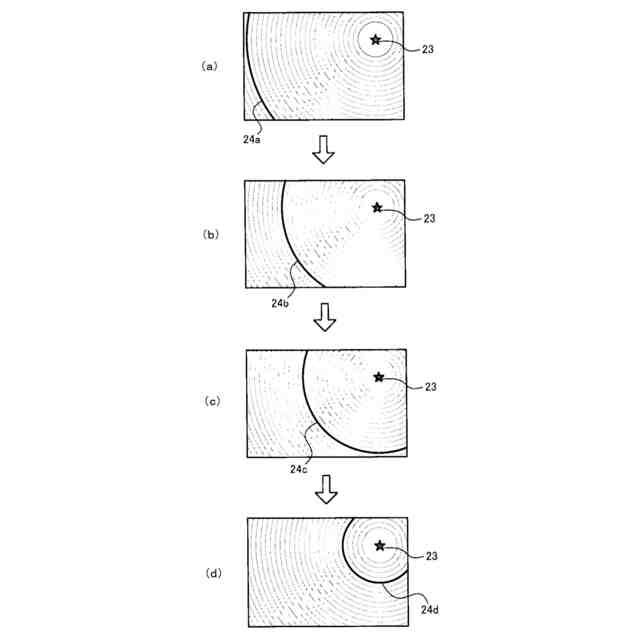

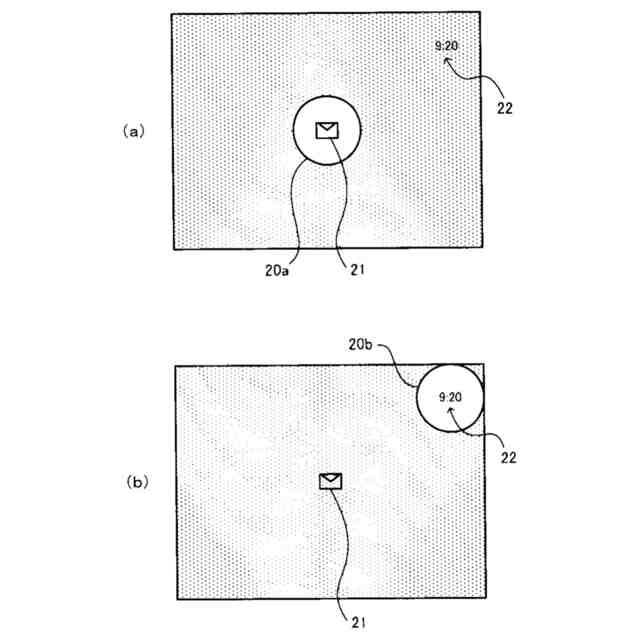

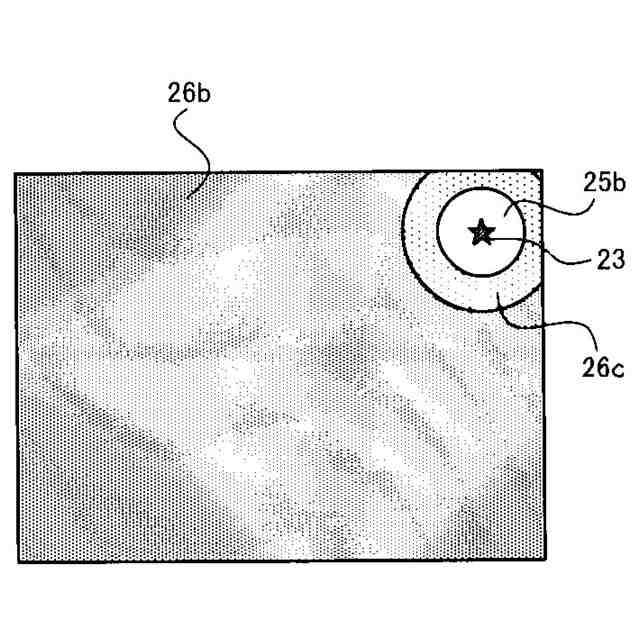

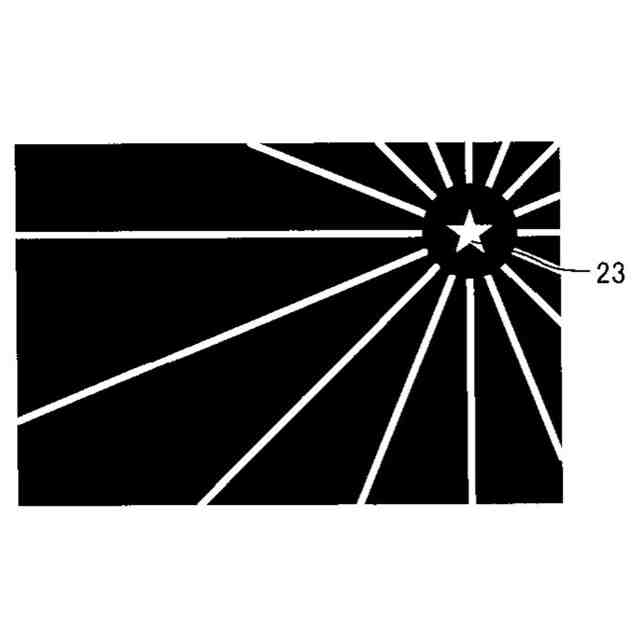

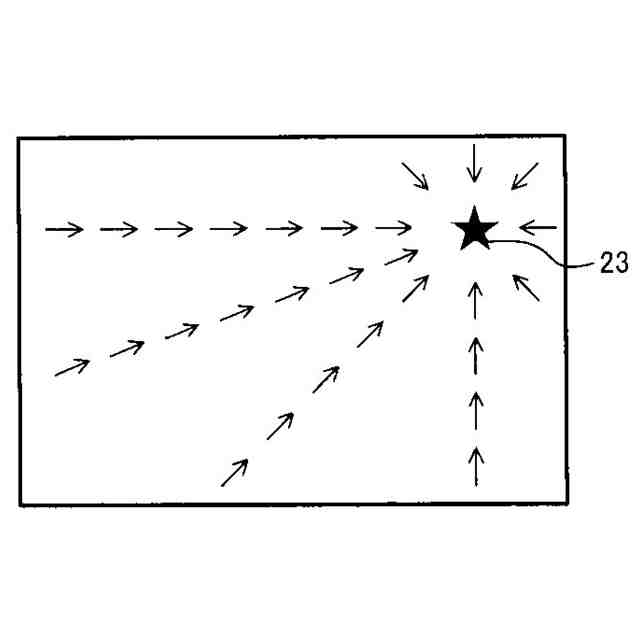

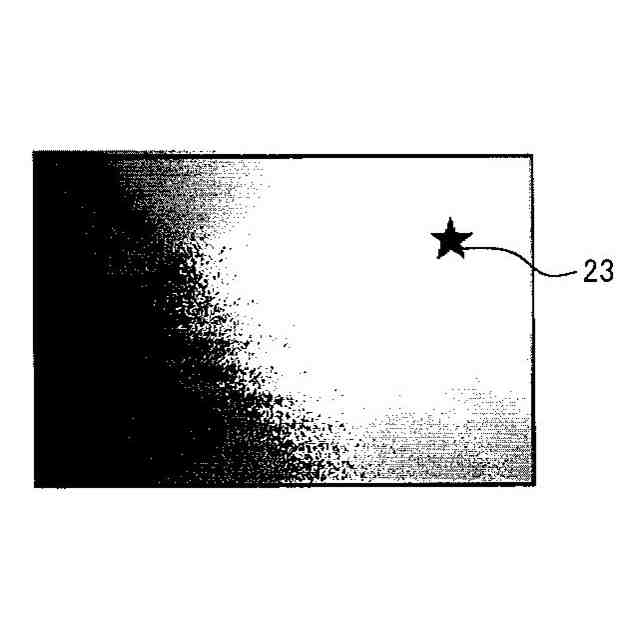

請求項３に記載の発明では、画像に対応する光を、ユーザの瞳孔と網膜との間の位置に集光させる表示装置であって、前記ユーザの視線を検出する視線検出手段と、前記表示装置により前記ユーザの視線方向に応じた視認エリアの外に表示されるべき画像に対応する位置である誘導ポイントに、前記ユーザの視線を誘導するための情報を報知する視線誘導手段を備え、前記視線誘導手段は、前記視線検出手段によって検出された前記視線が前記誘導ポイントに向いた際に、前記報知を終了する。
【０００９】
請求項４に記載の発明では、表示すべき画像に対応する光を、ユーザの瞳孔と網膜との間の位置に集光させ、前記ユーザが視認する現実環境に対して情報を付加提示する表示装置であって、前記現実環境に存在する対象物を検出する検出手段と、前記ユーザの頭部の動きを検出する動き検出手段と、検出された前記対象物の位置又は前記対象物に対して表示された情報の位置である誘導ポイントに、前記ユーザの視線を誘導するための情報を報知する視線誘導手段と、を備え、前記視線誘導手段は、前記動き検出手段によって前記誘導ポイントに向かう前記頭部の動きが検出されてから所定時間が経過した際に、前記報知を終了する。
【００１０】
請求項１６に記載の発明では、ヘッドアップディスプレイは、ユーザの視線方向に応じた視認エリアの外に表示されるべき画像に対応する位置である誘導ポイントに、前記ユーザの視線を誘導するための情報を報知する視線誘導手段を備えることを特徴とする。

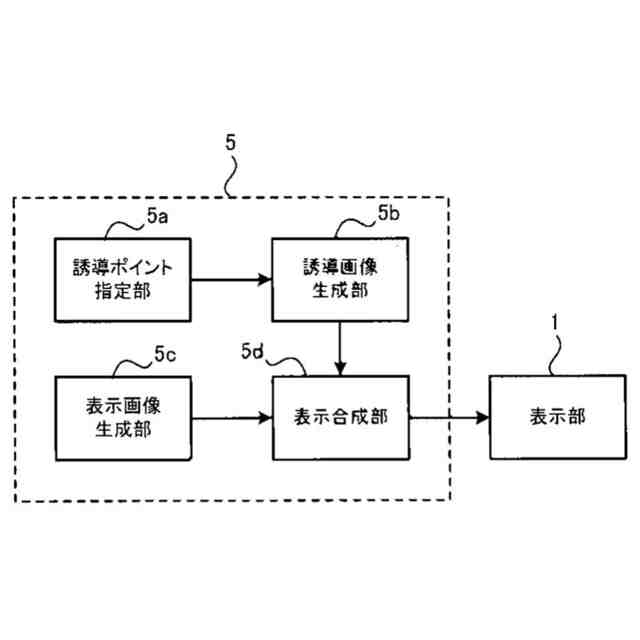

【図面の簡単な説明】
（【００１１】以降は省略されています）
