公開番号2025139536
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024170195
出願日2024-09-30
発明の名称通信装置、ヘルメット
出願人パイオニア株式会社
代理人個人,個人,個人
主分類A42B 3/30 20060101AFI20250918BHJP(頭部に着用するもの)
要約【課題】ヘルメットへの通信装置の取り付け作業や取り替え作業を容易に行えるようにする構造を提供する。
【解決手段】ヘルメット100は、フルフェイス型のヘルメットであり、前面に開口部104を有し、開口部104に通信装置10が配置されている。通信装置10は、装置本体7と、装置本体7が着脱可能であり、ヘルメット100に固定される複数の固定パーツ4,5,6と、を備えている。装置本体7は、マイクを内蔵した第1パーツ1と、スピーカを内蔵し、第1パーツ1に対し角度調整可能に連結された第2パーツ2と、スピーカを内蔵し、第2パーツ2が連結している側と反対側で第1パーツ1に対し角度調整可能に連結された第3パーツ3と、を備えている。
【選択図】図1
特許請求の範囲【請求項１】
前面に開口部を有し、当該開口部にマイクとスピーカとを内蔵した通信装置が配置されている
ことを特徴とするヘルメット。
続きを表示（約 920 文字）【請求項２】
前記通信装置は、前記マイクを内蔵した第１パーツと、前記スピーカを内蔵し、前記第１パーツに対し角度調整可能に連結された第２パーツと、を備えている
ことを特徴とする請求項１に記載のヘルメット。
【請求項３】
前記通信装置は、スピーカを内蔵し、前記第２パーツが連結している側と反対側で前記第１パーツに対し角度調整可能に連結された第３パーツを備えている
ことを特徴とする請求項２に記載のヘルメット。
【請求項４】
前記通信装置が、前記開口部の縁に接着されている
ことを特徴とする請求項１に記載のヘルメット。
【請求項５】
前記通信装置が、前記開口部の縁にネジ止めされている
ことを特徴とする請求項１に記載のヘルメット。
【請求項６】
前記開口部の縁に固定された固定パーツを備え、
前記通信装置が、前記固定パーツに着脱可能に取り付けられている
ことを特徴とする請求項１に記載のヘルメット。
【請求項７】
ヘルメットの前面開口部に固定される通信装置であって、
マイクを内蔵した第１パーツと、
スピーカを内蔵し、前記第１パーツに連結された第２パーツと、
前記開口部に固定するための、前記第１パーツに取り付けられる第１固定パーツ、及び、前記第２パーツに取り付けられる第２固定パーツと、を備えている
ことを特徴とする通信装置。
【請求項８】
前記第１固定パーツ及び前記第２固定パーツの少なくとも一方が、前記開口部におけるヘルメット外殻部と内側緩衝材との間の隙間に差し込まれる板部を有している
ことを特徴とする請求項７に記載の通信装置。
【請求項９】
前記第１パーツと前記第１固定パーツとが接着されている
ことを特徴とする請求項７に記載の通信装置。
【請求項１０】
前記第１パーツと前記第１固定パーツとがネジ止めされている
ことを特徴とする請求項７に記載の通信装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、通信装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
自動二輪車や自転車のヘルメットに取り付けられて、運転中にハンズフリー通話やナビの音声案内を聴くことなどを可能にする通信装置が公知である。この通信装置は、一般的に、「インカム」や「ヘッドセット」と呼ばれている。
【０００３】
上記ヘルメット用通信装置の一例として、特許文献１には、本体部と、左スピーカと、右スピーカと、マイクと、を備えたヘッドセットが開示されている。本体部には、スマートフォン等の無線端末と無線接続することができる外部入出力部と、バッテリが内蔵されている。このヘッドセットをヘルメットに取り付ける際は、本体部をヘルメット外面に固定し、マイクをヘルメット着用者の口元に配置し、左スピーカと右スピーカをそれぞれヘルメット内に取り付け、各スピーカと本体部をケーブルで接続する、等の作業が必要であった。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－１２０３１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記特許文献１のヘッドセットのような従来のヘルメット用通信装置は、本体部とスピーカとマイクとが独立して（分離して）設けられていた。このため、上述したように各部品をそれぞれヘルメットに取り付けたり、部品間をケーブルで接続したりする必要があり、取り付け作業や取り替え作業に非常に手間がかかるという問題があった。
【０００６】
そこで、本発明が解決しようとする課題としては、ヘルメットへの通信装置の取り付け作業や取り替え作業を容易に行えるようにする構造を提供することが一例として挙げられる。
【課題を解決するための手段】
【０００７】
本発明のヘルメットは、前面に開口部を有し、当該開口部にマイクとスピーカとを内蔵した通信装置が配置されていることを特徴とする。
【０００８】
本発明の通信装置は、ヘルメットの前面開口部に固定される通信装置であって、マイクを内蔵した第１パーツと、スピーカを内蔵し、前記第１パーツに連結された第２パーツと、前記開口部に固定するための、前記第１パーツに取り付けられる第１固定パーツ、及び、前記第２パーツに取り付けられる第２固定パーツと、を備えていることを特徴とする。
【図面の簡単な説明】
【０００９】

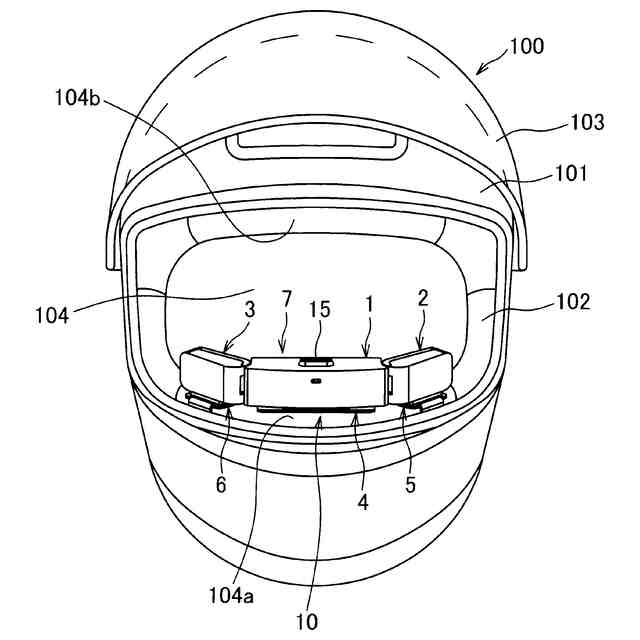

本発明の実施例１にかかる通信装置のヘルメットへの取り付け例の一例を示す図である。

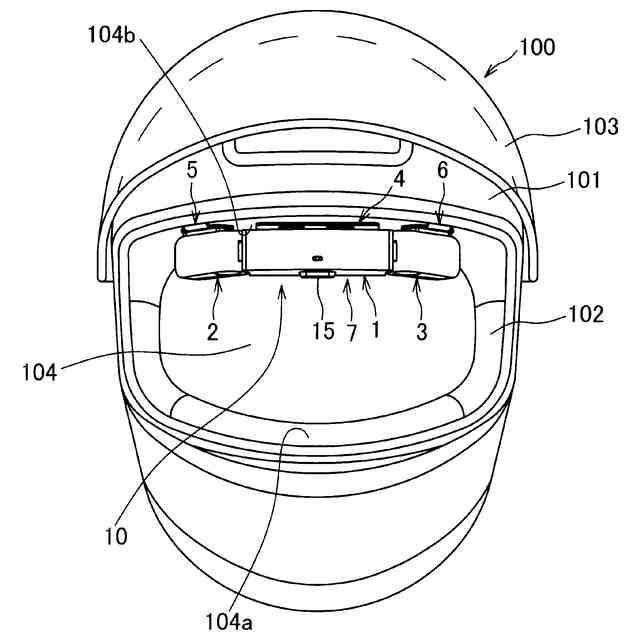

図１の通信装置のヘルメットへの取り付け例の他の例を示す図である。

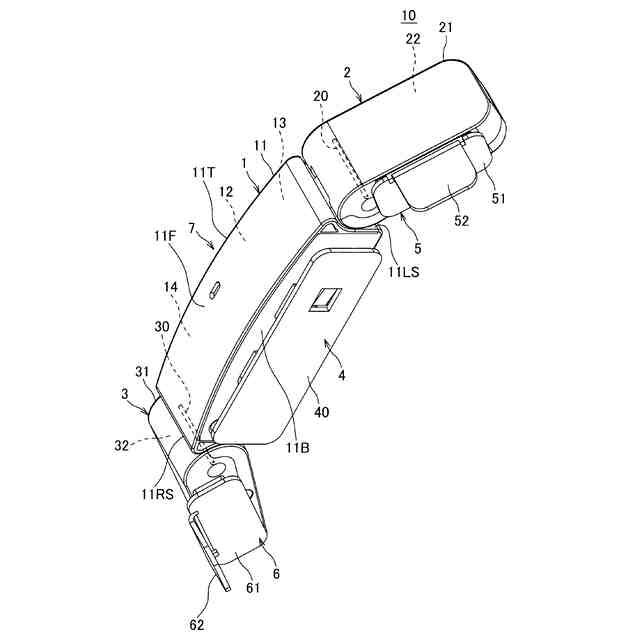

図１の通信装置のみの斜視図である。

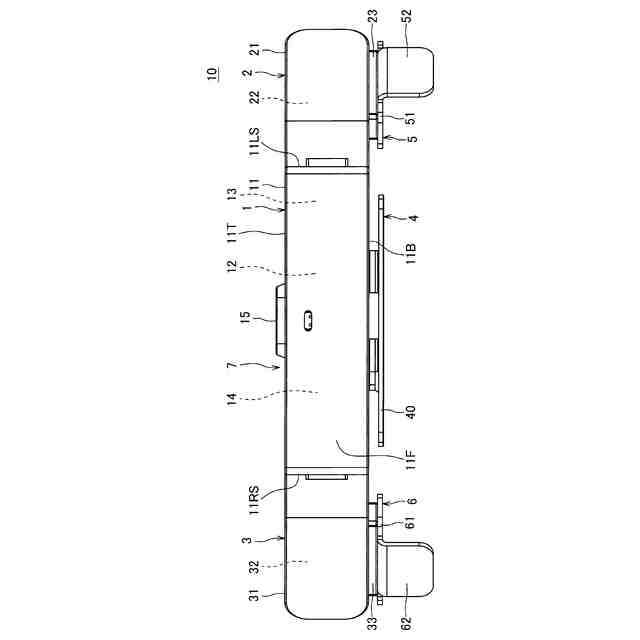

図３の通信装置の正面図である。

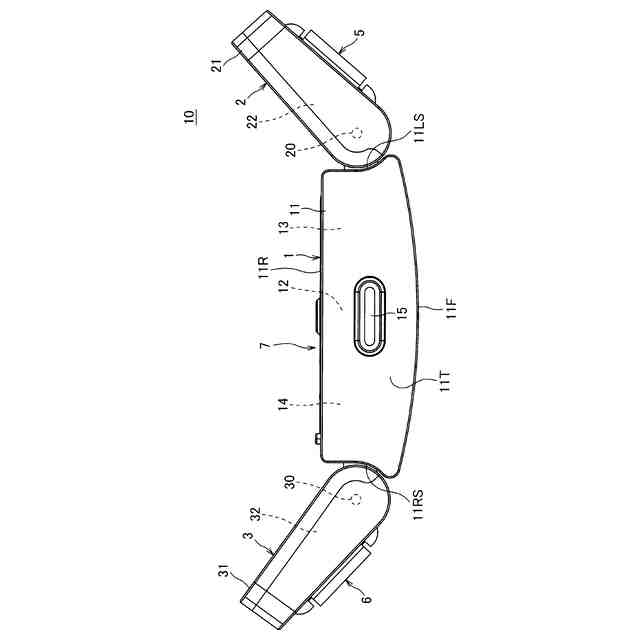

図３の通信装置の平面図である。

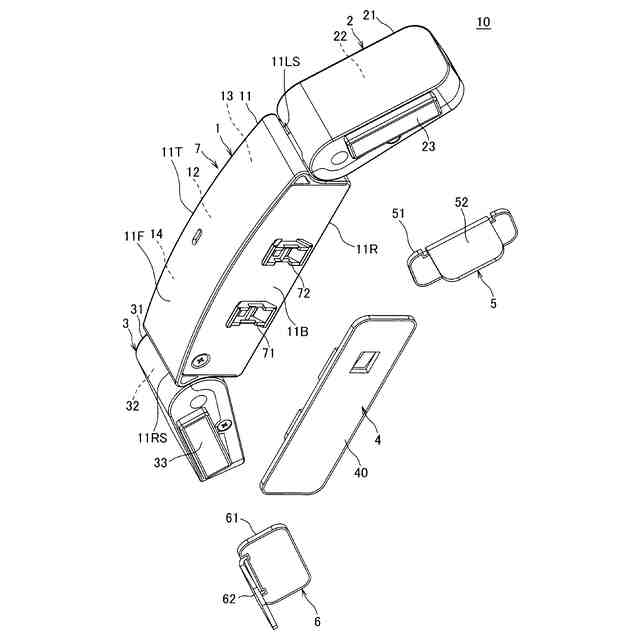

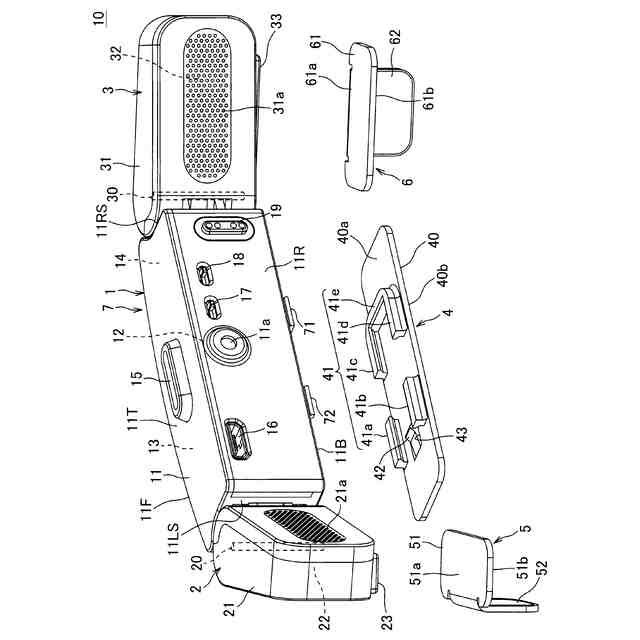

図３の通信装置の装置本体と固定パーツを分離させた図であり、装置本体の背面側を示す図である。
図６の装置本体と固定パーツを下側から見た図である。

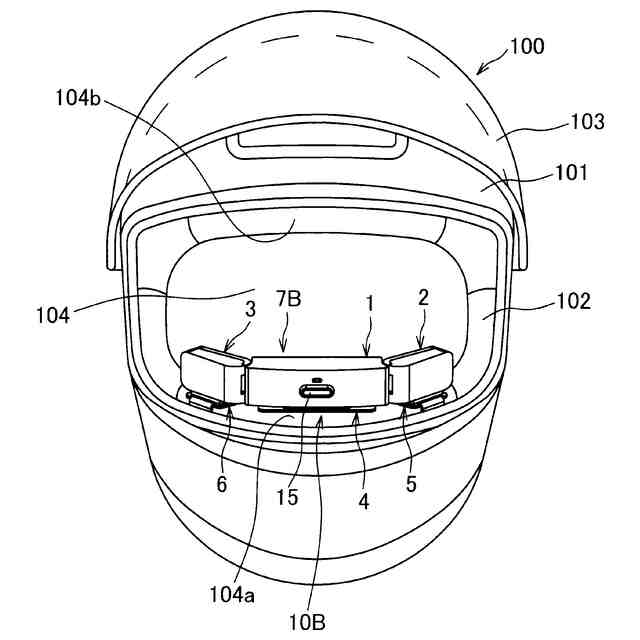

本発明の実施例２にかかる通信装置のヘルメットへの取り付け例の一例を示す図である。

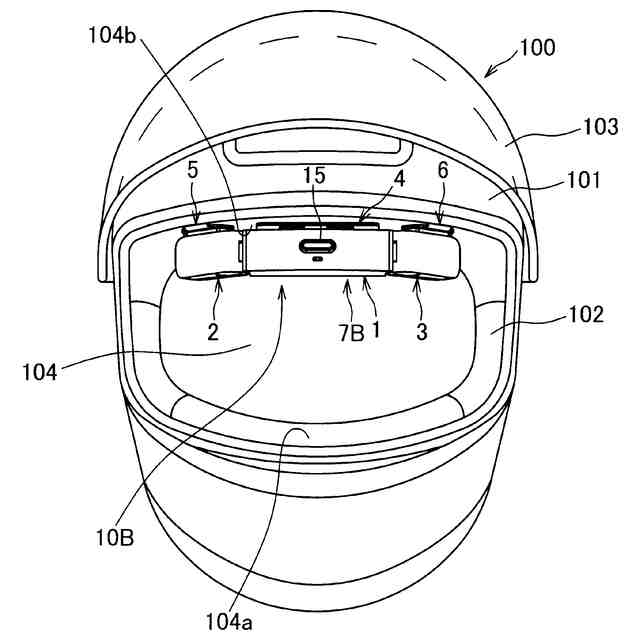

図８の通信装置のヘルメットへの取り付け例の他の例を示す図である。
図８の通信装置の装置本体と固定パーツを分離させた図であり、装置本体の背面側を示す図である。
図１０の装置本体と固定パーツを下側から見た図である。
本発明の実施例３にかかる通信装置の装置本体を示す図である。
本発明の実施例４にかかる通信装置のヘルメットへの取り付け例の一例を示す図である。
図１３の通信装置のみの斜視図である。
図１４の固定パーツ（ヘルメット用アクセサリ）のみの斜視図である。
図１５の固定パーツの背面側を示す図である。
本発明の実施例５にかかる通信装置を示す図である。
本発明の実施例６にかかる通信装置を示す図である。
【発明を実施するための形態】
【００１０】
本発明の一実施形態にかかるヘルメットは、前面に開口部を有し、当該開口部にマイクとスピーカとを内蔵した通信装置が配置されている。これにより、ヘルメットへの通信装置の取り付け作業や取り替え作業を容易に行うことができる。
（【００１１】以降は省略されています）
