公開番号2025138093
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024036890
出願日2024-03-11
発明の名称波長変換装置及び波長変換方法
出願人レーザーテック株式会社
代理人個人
主分類G02F 1/37 20060101AFI20250917BHJP(光学)
要約【課題】出力光の安定性を向上させることができる波長変換装置及び波長変換方法を提供する。

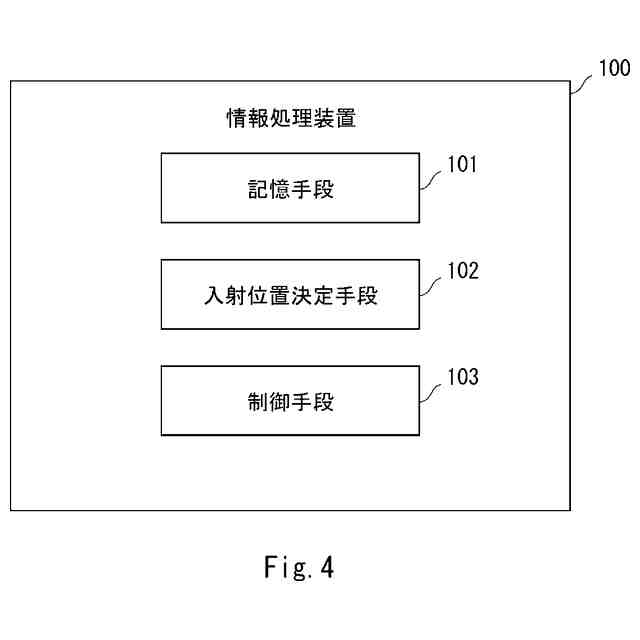

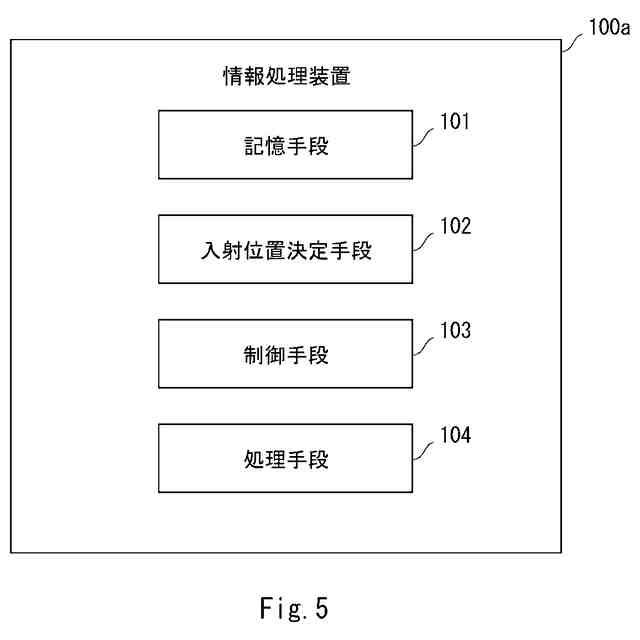

【解決手段】本開示に係る波長変換装置は、出力光の波長を入力光の波長から変換する非線形光学結晶30の基準面31での、入力光の複数の入力位置ごとの波長変換効率を、入力位置に対応付けて記憶した変換効率マップMPであって、非線形光学結晶30の複数の温度条件ごとの変換効率マップMPを記憶した記憶手段101と、記憶手段101から選択された2つ以上の温度条件での変換効率マップMPに基づいて、非線形光学結晶30に対して入力光を入射する入射位置を決定する入射位置決定手段102と、入射位置決定手段102により決定された入射位置に入力光が入射するように、非線形光学結晶30と前記入力光との相対位置をを移動させる移動手段40を制御する制御手段103と、を備える。
【選択図】図2
特許請求の範囲【請求項１】

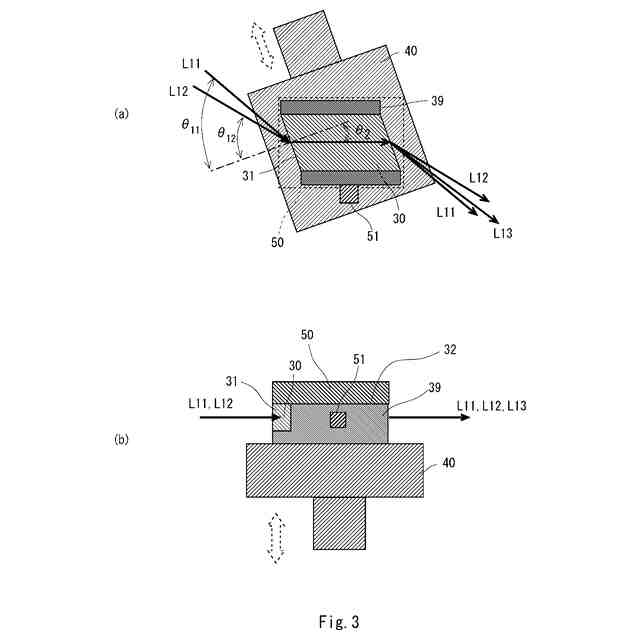

出力光の波長を入力光の波長から変換する非線形光学結晶の基準面での、前記入力光の複数の入力位置ごとの波長変換効率を、前記入力位置に対応付けて記憶した変換効率マップであって、前記非線形光学結晶の複数の温度条件ごとの前記変換効率マップを記憶した記憶手段と、
前記記憶手段から選択された２つ以上の前記温度条件での前記変換効率マップに基づいて、前記非線形光学結晶に対して前記入力光を入射する入射位置を決定する入射位置決定手段と、
前記入射位置決定手段により決定された前記入射位置に前記入力光が入射するように、前記非線形光学結晶と前記入力光との相対位置を移動させる移動手段を制御する制御手段と、
を備えた波長変換装置。
続きを表示（約 1,400 文字）【請求項２】
前記入射位置決定手段は、
選択した２つ以上の前記温度条件での前記変換効率マップに基づいて、少なくとも１つの前記温度条件における前記波長変換効率が所定の閾値以上となる前記入力位置の座標である適合座標を特定し、
当該適合座標から前記入射位置を決定する、
請求項１に記載の波長変換装置。
【請求項３】
前記入射位置決定手段は、
選択した２つ以上の前記温度条件での前記変換効率マップに基づいて、複数の前記入力位置の座標における各座標についての複数の前記温度条件での前記波長変換効率のうち、最大の前記波長変換効率である最大変換効率を特定し、
当該最大変換効率が所定の閾値以上となる前記入力位置の座標である適合座標を特定し、
当該適合座標から前記入射位置を決定する、
請求項１に記載の波長変換装置。
【請求項４】
前記入射位置決定手段は、
選択した２つ以上の前記温度条件での前記変換効率マップに基づいて、複数の前記温度条件での前記波長変換効率が所定の閾値以上となる前記入力位置の座標である適合座標を特定し、
当該適合座標から前記入射位置を決定する、
請求項１に記載の波長変換装置。
【請求項５】
前記入射位置決定手段は、
複数の前記適合座標のみからなる経路を生成し、
当該経路内の前記適合座標から前記入射位置を決定する、
請求項２～４のいずれか１項に記載の波長変換装置。
【請求項６】
前記入射位置決定手段は、前記経路内の第１の適合座標を前記入射位置として決定した後に次の前記入射位置を決定する際に、前記経路内の前記適合座標であってかつ前記第１の適合座標に隣接する第２の適合座標を次の入射位置として決定し、以降ではこれを繰り返す、
請求項５に記載の波長変換装置。
【請求項７】
前記入射位置決定手段は、前記経路が一筆書きとなるように前記入射位置を決定する、
請求項６に記載の波長変換装置。
【請求項８】
前記非線形光学結晶は、所定面側で非線形光学結晶の温度調整を行う温度調整手段に接し、
前記経路は、所定面に沿う向きの複数の第１線分と、当該第１線分をつなぐ第２線分とを含み、
前記第１線分の長さは、第２線分の長さより長い、
請求項５に記載の波長変換装置。
【請求項９】
前記経路は、前記所定面に最も近い前記第１線分に属する前記適合座標を始点とし、且つ、前記所定面に最も遠い前記第１線分に属する前記適合座標を終点とするように生成されるか、または、前記所定面に最も遠い前記第１線分に属する前記適合座標を始点とし、且つ、前記所定面に最も近い前記第１線分に属する前記適合座標を終点とするように生成される、
請求項８に記載の波長変換装置。
【請求項１０】
前記非線形光学結晶は、所定面側で前記非線形光学結晶の温度調整を行う温度調整手段に接し、
前記制御手段は、前記変換効率マップに基づき特定される前記入射位置における前記波長変換効率が所定の閾値以上となる温度を目標温度として、前記非線形光学結晶の前記温度を、前記温度調整手段に調整させる、
請求項１に記載の波長変換装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、波長変換装置及び波長変換方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１～９には、非線形光学結晶を用いた波長変換装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－０５５６９５号公報
特許第５８２５６４２号公報
特開２００３－０５７６９６号公報
特開２００４－０２２９４６号公報
特開平１０－２６８３６７号公報
特許第４７２９０９３号公報
特開２００６－３１７７２４号公報
特許第４５６５２０７号公報
特許第４５７２０７４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
入力光の波長を変換した出力光の安定性が所望されている。
【０００５】
本開示は、上記の問題を解決するためになされたものであり、出力光の安定性を向上させることができる波長変換装置及び波長変換方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示にかかる波長変換装置は、出力光の波長を入力光の波長から変換する非線形光学結晶の基準面での、前記入力光の複数の入力位置ごとの波長変換効率を、前記入力位置に対応付けて記憶した変換効率マップであって、前記非線形光学結晶の複数の温度条件ごとの前記変換効率マップを記憶した記憶手段と、前記記憶手段から選択された２つ以上の前記温度条件での前記変換効率マップに基づいて、前記非線形光学結晶に対して前記入力光を入射する入射位置を決定する入射位置決定手段と、前記入射位置決定手段により決定された前記入射位置に前記入力光が入射するように、前記非線形光学結晶と前記入力光との相対位置を移動させる移動手段を制御する制御手段と、を備える。
【０００７】
上記波長変換装置では、前記入射位置決定手段は、選択した２つ以上の前記温度条件での前記変換効率マップに基づいて、少なくとも１つの前記温度条件における前記波長変換効率が所定の閾値以上となる前記入力位置の座標である適合座標を特定し、当該適合座標から前記入射位置を決定してもよい。
【０００８】
上記波長変換装置では、前記入射位置決定手段は、選択した２つ以上の前記温度条件での前記変換効率マップに基づいて、複数の前記入力位置の座標における各座標についての複数の前記温度条件での前記波長変換効率のうち、最大の前記波長変換効率である最大変換効率を特定し、当該最大変換効率が所定の閾値以上となる前記入力位置の座標である適合座標を特定し、当該適合座標から前記入射位置を決定してもよい。
【０００９】
上記波長変換装置では、前記入射位置決定手段は、選択した２つ以上の前記温度条件での前記変換効率マップに基づいて、複数の前記温度条件での前記波長変換効率が所定の閾値以上となる前記入力位置の座標である適合座標を特定し、当該適合座標から前記入射位置を決定してもよい。
【００１０】
上記波長変換装置では、前記入射位置決定手段は、複数の前記適合座標のみからなる経路を生成し、当該経路内の前記適合座標から前記入射位置を決定してもよい。
（【００１１】以降は省略されています）
