公開番号2025138350
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024037386
出願日2024-03-11
発明の名称光学系及び撮像装置
出願人キヤノン株式会社
代理人個人,個人,個人
主分類G02B 13/00 20060101AFI20250917BHJP(光学)
要約【課題】小型でありながら画質低下を抑制可能な光学系を提供すること。
【解決手段】光学系は、光軸方向に垂直な第1の方向に配列された第1及び第2の前群と、該第1及び第2の前群に対して共通の後群とを有する光学系であって、第1の前群と後群との間には第1の絞りが配置され、第2の前群と後群との間には第2の絞りが配置され、第1の絞りの開口中心を通過する第1の主光線及び第2の絞りの開口中心を通過する第2の主光線は、後群の光軸と像面との交点に導光され、無限遠合焦時において、後群に入射する直前の第1の主光線と光軸との第1の方向における距離、後群に入射する直前の第2の主光線と光軸との第1の方向における距離、後群の焦点距離を各々適切に設定すること。
【選択図】図1
特許請求の範囲【請求項１】
光軸方向に垂直な第１の方向に配列された第１及び第２の前群と、該第１及び第２の前群に対して共通の後群とを有する光学系であって、
前記第１の前群と前記後群との間には第１の絞りが配置され、前記第２の前群と前記後群との間には第２の絞りが配置され、
前記第１の絞りの開口中心を通過する第１の主光線及び前記第２の絞りの開口中心を通過する第２の主光線は、前記後群の光軸と像面との交点に導光され、
無限遠合焦時において、前記後群に入射する直前の前記第１の主光線と前記光軸との前記第１の方向における距離をＳｈ１、前記後群に入射する直前の前記第２の主光線と前記光軸との前記第１の方向における距離をＳｈ２、前記後群の焦点距離をｆｂとするとき、
０．０６≦｜Ｓｈ１／ｆｂ｜≦０．５０
０．０６≦｜Ｓｈ２／ｆｂ｜≦０．５０
なる条件式を満足することを特徴とする光学系。
続きを表示（約 610 文字）【請求項２】
前記後群に入射する直前の前記第１の主光線、前記後群に入射する直前の前記第２の主光線、及び前記光軸は、互いに平行かつ非共軸であることを特徴とする請求項１に記載の光学系。
【請求項３】
前記後群は、正の屈折力を有することを特徴とする請求項１又は２に記載の光学系。
【請求項４】
前記第１及び第２の前群は、同一の光学系であることを特徴とする請求項１又は２に記載の光学系。
【請求項５】
前記第１及び第２の絞りは、前記後群の物体側に隣接して配置されることを特徴とする請求項１又は２に記載の光学系。
【請求項６】
前記光学系の光路内に中間像が形成されることを特徴とする請求項１又は２に記載の光学系。
【請求項７】
前記後群の物体側に中間像が形成されることを特徴とする請求項１又は２に記載の光学系。
【請求項８】
前記第１及び第２の前群の最も物体側のレンズは、負レンズであることを特徴とする請求項１又は２に記載の光学系。
【請求項９】
前記光学系の最も像側のレンズは、正レンズであることを特徴とする請求項１又は２に記載の光学系。
【請求項１０】
フォーカシングに際して移動する光学素子を更に有することを特徴とする請求項１又は２に記載の光学系。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、光学系に関し、デジタルビデオカメラ、デジタルスチルカメラ、放送用カメラ、銀塩フィルム用カメラ、及び監視用カメラ等の撮像装置に好適なものである。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
近年、バーチャルリアリティー等の臨場感を得られるコンテンツに用いられる映像を撮影するために、立体撮影可能な撮像装置が求められている。特に、ヒトに近い視差のついた２視点からの画像を撮影する立体映像撮影装置が求められている。
【０００３】
特許文献１には、並列配置された前群と共通の後群とを備え、前群に対応する絞りを後群側に配置することで、一度の撮影で視差像を取得可能な構成が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特許第６２８０８０３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１の構成では、撮像素子に入射する光線角度に基づく光電変換部間のクロストークの影響が考慮されておらず、視差像それぞれの信号が混在し、画質低下が発生する。一方、クロストークの影響を抑制する構成を採用した場合、光学系が大型化したり、複雑化したりしてしまう。
【０００６】
本発明は、小型でありながら画質低下を抑制可能な光学系を提供することを目的とする。
【課題を解決するための手段】
【０００７】

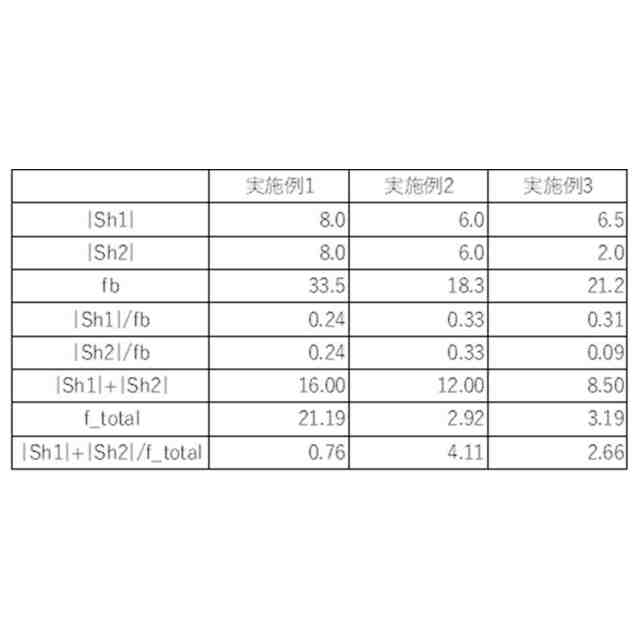

本発明の一側面としての光学系は、光軸方向に垂直な第１の方向に配列された第１及び第２の前群と、該第１及び第２の前群に対して共通の後群とを有する光学系であって、第１の前群と後群との間には第１の絞りが配置され、第２の前群と後群との間には第２の絞りが配置され、第１の絞りの開口中心を通過する第１の主光線及び第２の絞りの開口中心を通過する第２の主光線は、後群の光軸と像面との交点に導光され、無限遠合焦時において、後群に入射する直前の第１の主光線と光軸との第１の方向における距離をＳｈ１、後群に入射する直前の第２の主光線と光軸との第１の方向における距離をＳｈ２、後群の焦点距離をｆｂとするとき、
０．０６≦｜Ｓｈ１／ｆｂ｜≦０．５０
０．０６≦｜Ｓｈ２／ｆｂ｜≦０．５０
なる条件式を満足することを特徴とする。
【発明の効果】
【０００８】
本発明によれば、小型でありながら画質低下を抑制可能な光学系を提供することができる。
【図面の簡単な説明】
【０００９】

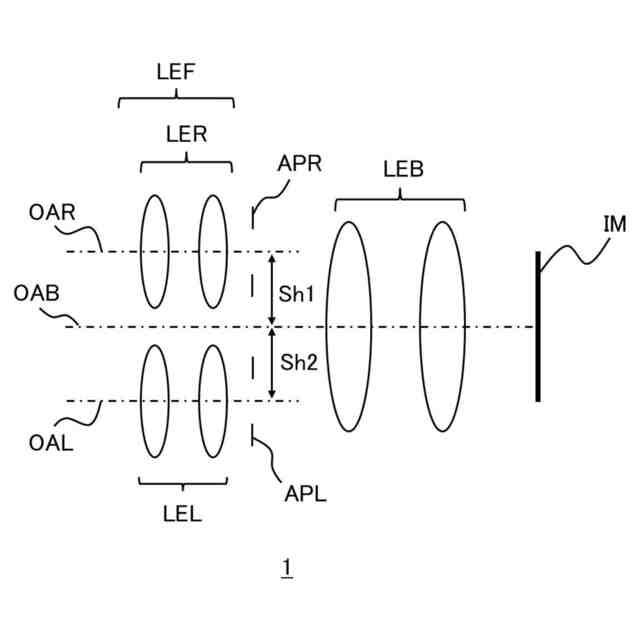

本発明の実施形態に係る光学系を示す図である。

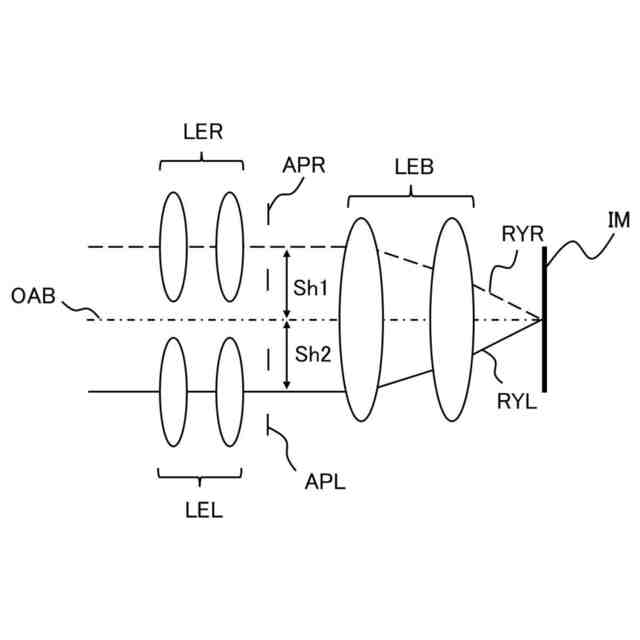

光学系を通過する光線を示す図である。

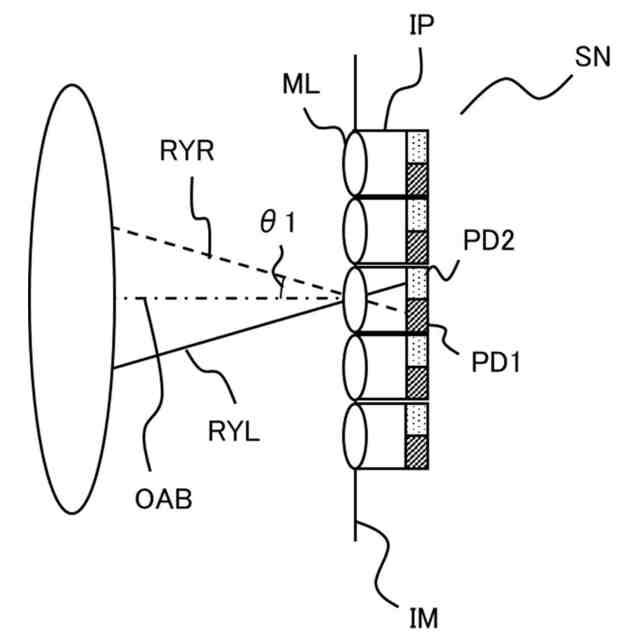

光学系の一部と像面上に配置された撮像素子とを示す図である。

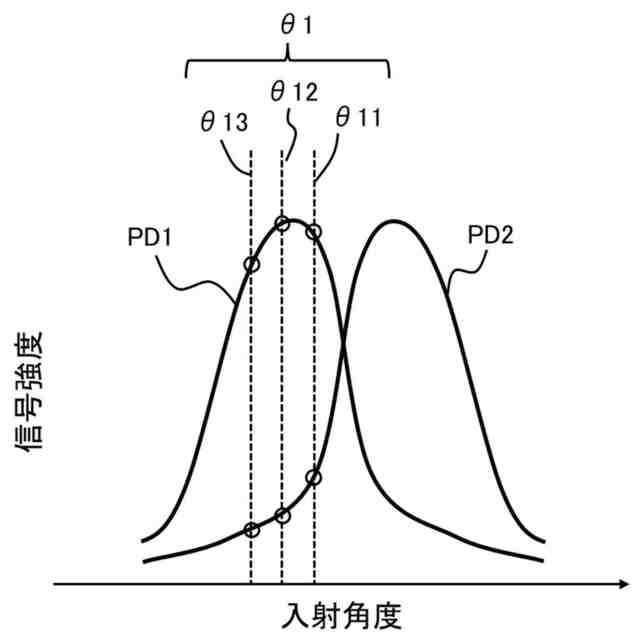

光電変換部の出力信号と入射角度の関係性を示す図である。

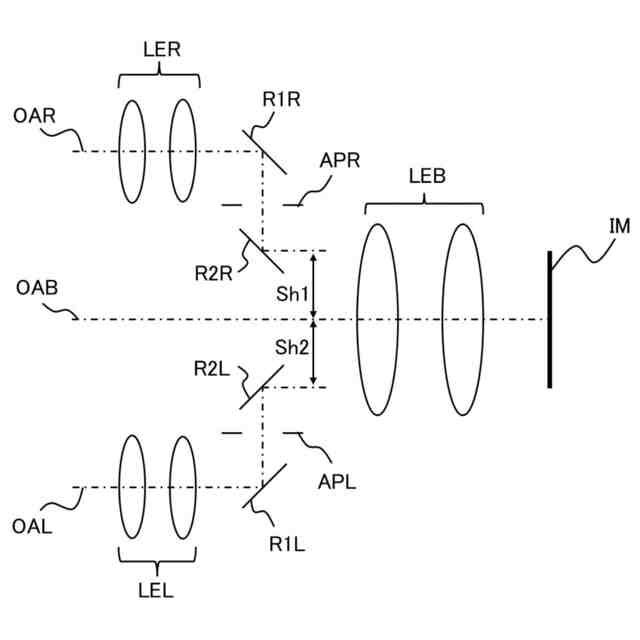

光学系１の変形例を示す図である。

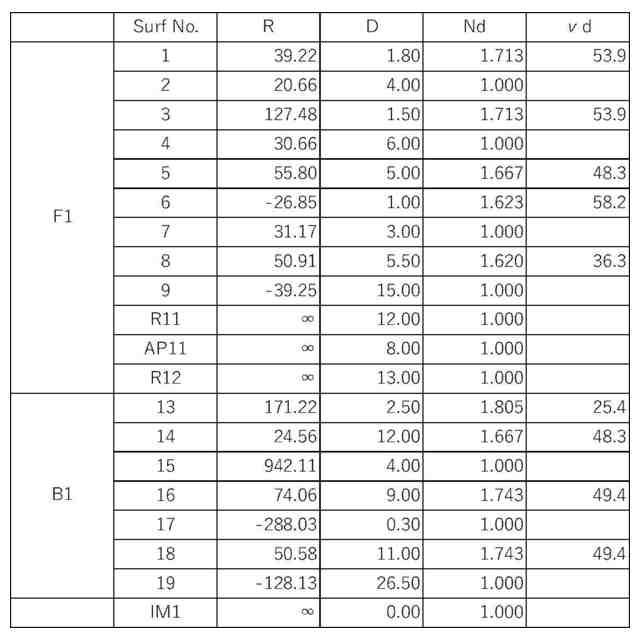

実施例１の光学系を示す図である。
実施例１の光学系の一部分を示す図である。

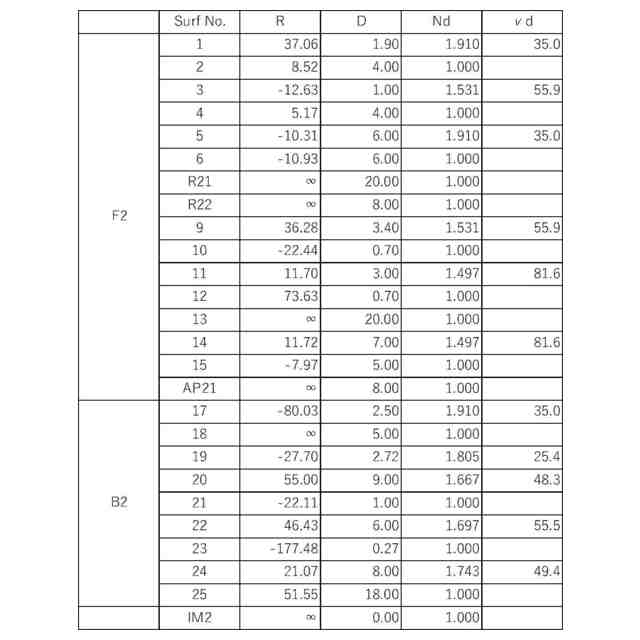

実施例２の光学系の一部分を示す図である。

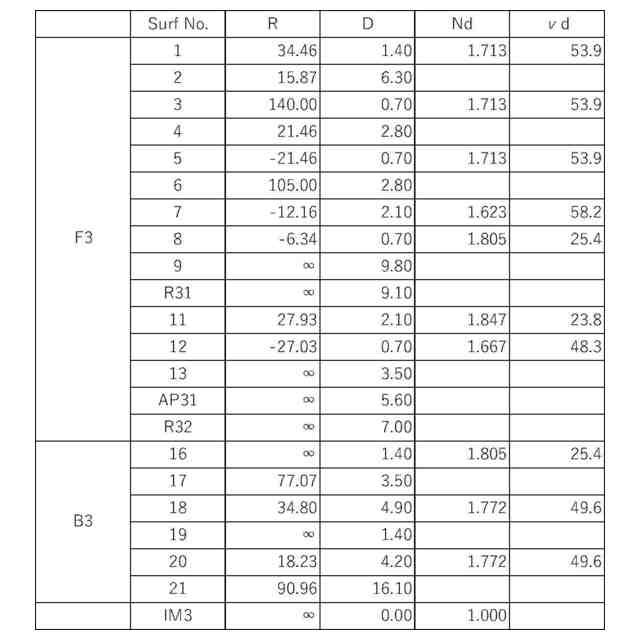

実施例３の光学系の一部分を示す図である。
光学系の像面位置が変化した場合を示す図である。
光学系を含む撮像装置を示す図である。
【発明を実施するための形態】
【００１０】
以下、本発明の実施例について、図面を参照しながら詳細に説明する。各図において、同一の部材については同一の参照番号を付し、重複する説明は省略する。
（【００１１】以降は省略されています）
