公開番号2025127159
公報種別公開特許公報(A)
公開日2025-09-01
出願番号2024023716
出願日2024-02-20
発明の名称液晶表示装置
出願人株式会社JVCケンウッド
代理人個人,個人,個人
主分類G02F 1/1333 20060101AFI20250825BHJP(光学)
要約【課題】画素電極基板の対向する2つの側端部に接続端子が形成されている液晶表示素子を搭載しながら装置の小型化が可能な液晶表示装置を提供する。
【解決手段】第1のフレキシブルプリント基板2Aは、ヒートシンク3における第1の側端面に沿って2回谷折りされ、45度の方向に山折りされている。第1の先端部2A2は、第1の側端面と第1の側端面と対向する第2の側端面とで挟まれた第3の側端面側からヒートシンク3の外側へと突出している。第2のフレキシブルプリント基板2Bは、ヒートシンク3における第2の側端面に沿って2回谷折りされ、45度の方向に山折りされている。第2の先端部2B2は、第3の側端面側からヒートシンク3の外側へと突出している。
【選択図】図2
特許請求の範囲【請求項１】
互いに対向する第１及び第２の側端部に複数の画素における各画素電極との接続端子が形成されている反射型液晶表示素子と、
前記第１及び第２の側端部に形成されている接続端子に接続され、それぞれ前記第１及び第２の側端部の端面と直交する方向に互いに逆方向に伸びている第１及び第２のフレキシブルプリント基板と、
前記反射型液晶表示素子が光入射面を外側に向けて固定され、前記反射型液晶表示素子で発生した熱を放熱するヒートシンクと、
を備え、
前記第１のフレキシブルプリント基板は、
前記第１の側端部側の前記ヒートシンクにおける第１の側端面に沿って２回谷折りされて、前記ヒートシンクの背面側で前記第１のフレキシブルプリント基板の第１の先端部が前記第１の側端面と対向する前記ヒートシンクにおける第２の側端面側に向けられ、
さらに、前記第１の先端部が前記第２の側端面側に向けられている状態で４５度の方向に山折りされて、前記第１の先端部が、前記第１の側端面と前記第２の側端面とで挟まれた第３の側端面側から前記ヒートシンクの外側へと突出しており、
前記第２のフレキシブルプリント基板は、
前記第２の側端部側の前記第２の側端面に沿って２回谷折りされて、前記ヒートシンクの背面側で前記第２のフレキシブルプリント基板の第２の先端部が前記第１の側端面に向けられ、
さらに、前記第２の先端部が前記第１の側端面に向けられている状態で４５度の方向に山折りされて、前記第２の先端部が前記第３の側端面側から前記ヒートシンクの外側へと突出している
液晶表示装置。
続きを表示（約 530 文字）【請求項２】
前記反射型液晶表示素子は長方形を有し、前記第１及び第２の側端部は前記反射型液晶表示素子の長辺側の側端部であり、
前記ヒートシンクは長方形を有し、前記第３の側端面は前記ヒートシンクの短辺側の側端面である
請求項１に記載の液晶表示装置。
【請求項３】
前記第１及び第２のフレキシブルプリント基板の背面または正面における谷折りまたは山折りされる箇所は、シールド材が他の箇所より薄く塗布されているかシールド材が塗布されていない請求項１または２に記載の液晶表示装置。
【請求項４】
前記第１及び第２のフレキシブルプリント基板は互いに重ね合わされており、前記第１及び第２のフレキシブルプリント基板を押さえる押さえ部材を備える請求項１または２に記載の液晶表示装置。
【請求項５】
前記第３の側端面よりも外側に、前記光入射面と平行の状態で配置された第１及び第２の駆動基板をさらに備え、
前記第１及び第２の先端部の最先端部に設けられている接続端子が、それぞれ、前記第１及び第２の駆動基板に設けられているコネクタに接続されている
請求項１または２に記載の液晶表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、液晶表示装置に関する。
続きを表示（約 3,300 文字）【背景技術】
【０００２】
液晶表示装置は、投射すべき画像に応じて照明光を変調する液晶表示素子を備える。近年、液晶表示装置によって投射する画像の画素数が増大している。水平画素数３８４０画素、垂直画素数２１６０画素のいわゆる４Ｋの画素数を有する液晶表示素子より画素数の多い、水平画素数７６８０画素、垂直画素数４３２０画素のいわゆる８Ｋの画素数を有する液晶表示素子が登場している。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１３９９３９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
８Ｋの画素数を有する液晶表示素子における各画素電極と接続された接続端子の数は、４Ｋの画素数を有する液晶表示素子における各画素電極と接続された接続端子の数と比較して４倍である。従って、画素電極基板の１つの側端部のみに、８Ｋの画素数を有する液晶表示素子の接続端子を形成することが困難である。そこで、特許文献１に記載のように、８Ｋの画素数を有する液晶表示素子においては、画素電極基板の対向する２つの側端部に接続端子を形成することが必要となる。
【０００５】
画素電極基板の対向する２つの側端部に接続端子が形成されていると、液晶表示素子を駆動する駆動基板を、一方の側端部に形成されている接続端子と接続された第１の駆動基板と、他方の側端部に形成されている接続端子と接続された第２の駆動基板との２つの駆動基板とする必要がある。しかも、２つの駆動基板は、液晶表示素子を挟んで離れた位置に配置されることになるため、液晶表示装置が大型化してしまう。８Ｋのような多くの画素数を有する液晶表示素子を搭載した液晶表示装置であっても、液晶表示装置を小型化することが望まれている。
【０００６】
本発明は、画素電極基板の対向する２つの側端部に接続端子が形成されている液晶表示素子を搭載しながら装置の小型化が可能な液晶表示装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明は、互いに対向する第１及び第２の側端部に複数の画素における各画素電極との接続端子が形成されている反射型液晶表示素子と、前記第１及び第２の側端部に形成されている接続端子に接続され、それぞれ前記第１及び第２の側端部の端面と直交する方向に互いに逆方向に伸びている第１及び第２のフレキシブルプリント基板と、前記反射型液晶表示素子が光入射面を外側に向けて固定され、前記反射型液晶表示素子で発生した熱を放熱するヒートシンクとを備え、前記第１のフレキシブルプリント基板は、前記第１の側端部側の前記ヒートシンクにおける第１の側端面に沿って２回谷折りされて、前記ヒートシンクの背面側で前記第１のフレキシブルプリント基板の第１の先端部が前記第１の側端面と対向する前記ヒートシンクにおける第２の側端面側に向けられ、さらに、前記第１の先端部が前記第２の側端面側に向けられている状態で４５度の方向に山折りされて、前記第１の先端部が、前記第１の側端面と前記第２の側端面とで挟まれた第３の側端面側から前記ヒートシンクの外側へと突出しており、前記第２のフレキシブルプリント基板は、前記第２の側端部側の前記第２の側端面に沿って２回谷折りされて、前記ヒートシンクの背面側で前記第２のフレキシブルプリント基板の第２の先端部が前記第１の側端面に向けられ、さらに、前記第２の先端部が前記第１の側端面に向けられている状態で４５度の方向に山折りされて、前記第２の先端部が前記第３の側端面側から前記ヒートシンクの外側へと突出している液晶表示装置を提供する。
【発明の効果】
【０００８】
本発明の液晶表示装置によれば、画素電極基板の対向する２つの側端部に接続端子が形成されている液晶表示素子を搭載しながら装置を小型化することができる。
【図面の簡単な説明】
【０００９】

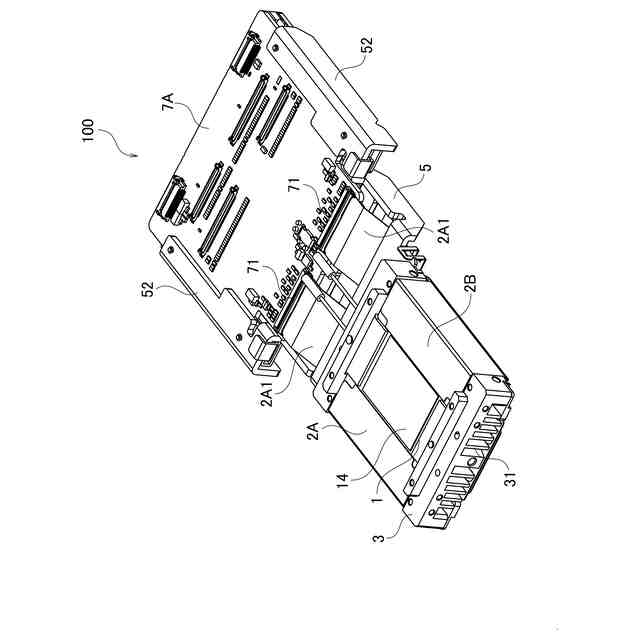

図１Ａは、一実施形態に係る液晶表示装置が備える液晶表示素子アセンブリを正面側から見た斜視図である。

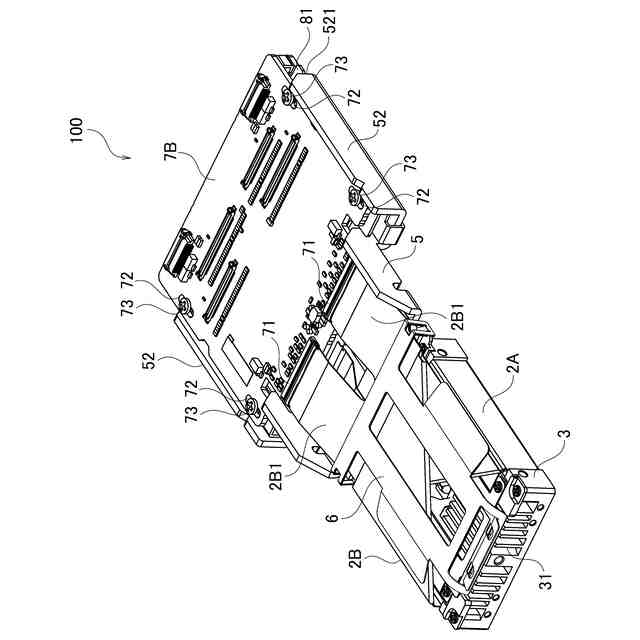

図１Ｂは、一実施形態に係る液晶表示装置が備える液晶表示素子アセンブリを背面側から見た斜視図である。

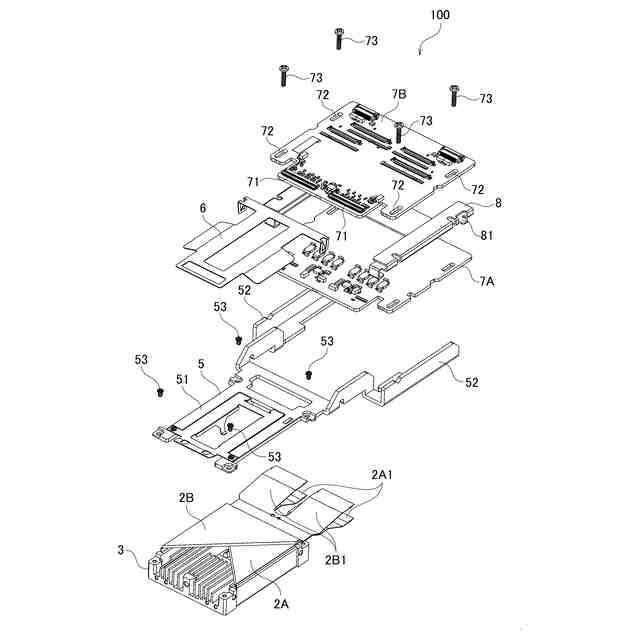

図２は、一実施形態に係る液晶表示装置が備える液晶表示素子アセンブリの分解斜視図である。

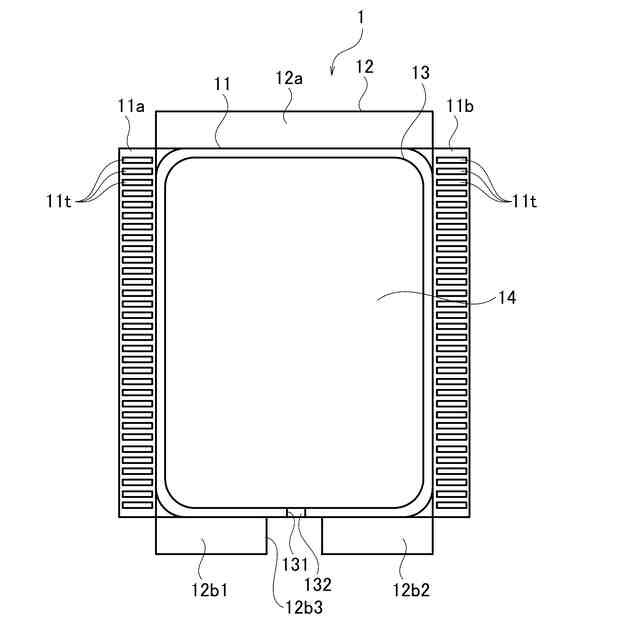

図３は、液晶表示素子アセンブリが備える反射型液晶表示素子の概略的な構成を示す平面図である。

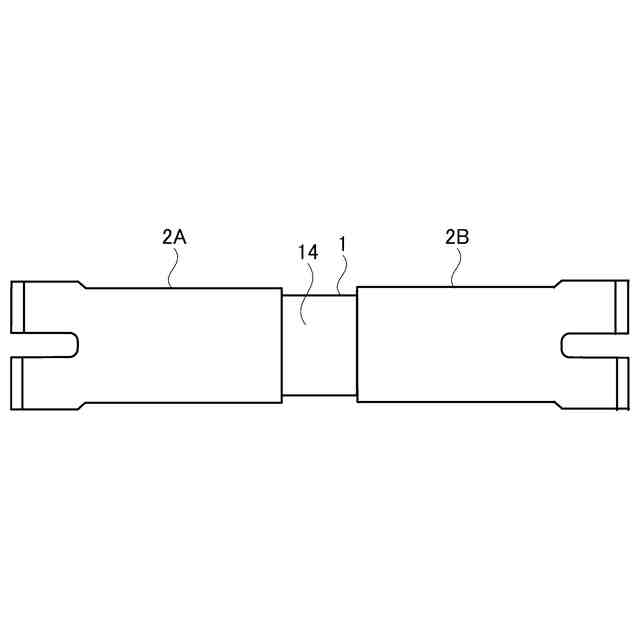

図４は、反射型液晶表示素子とフレキシブルプリント基板とが一体化された状態を示す平面図である。

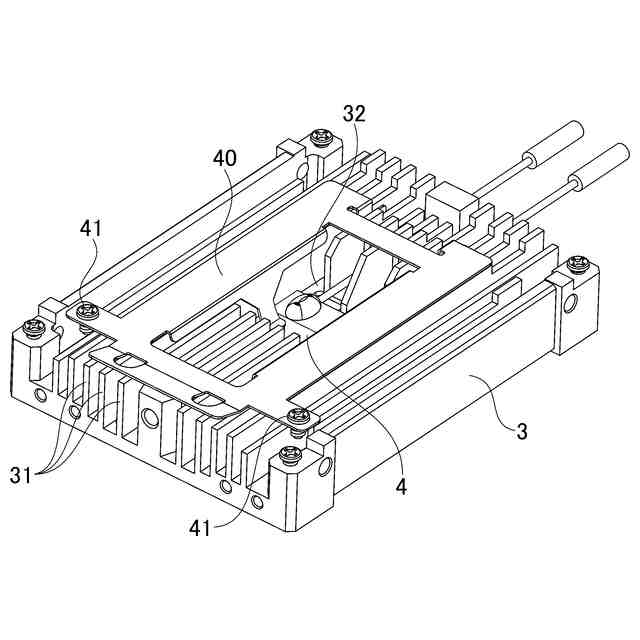

図５は、液晶表示素子アセンブリが備えるヒートシンクを背面から見た斜視図である。

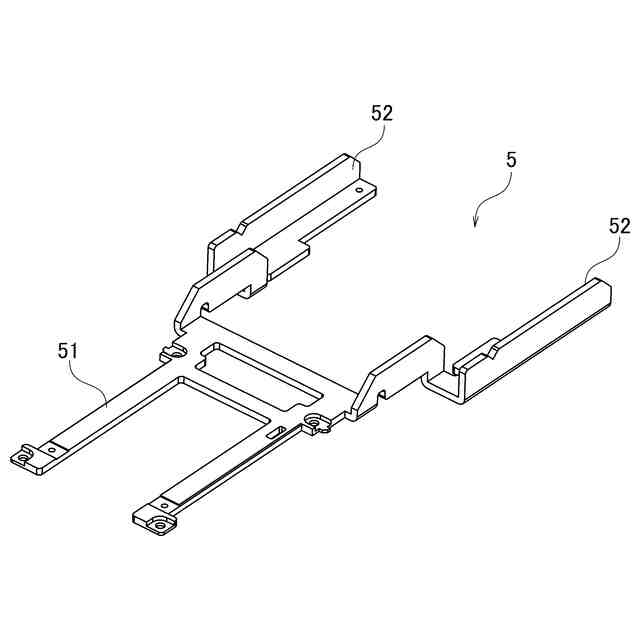

図６は、液晶表示素子アセンブリが備えるブラケットを示す斜視図である。

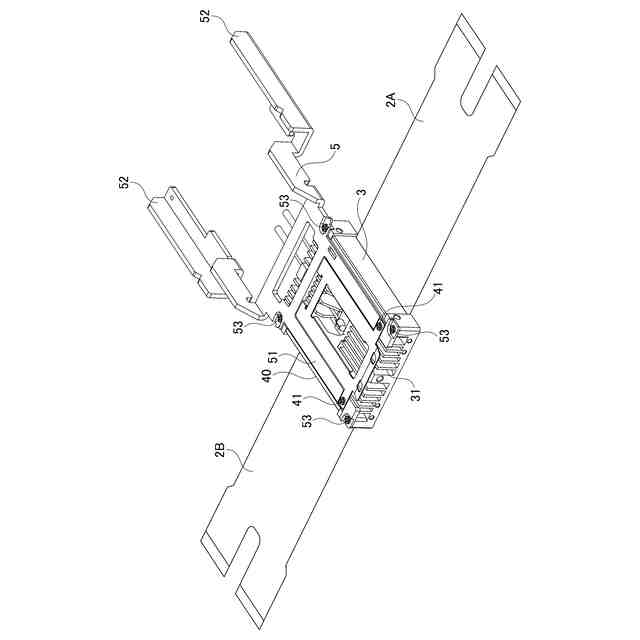

図７は、フレキシブルプリント基板が一体化された反射型液晶表示素子を固定しているヒートシンクに、図６に示すブラケットを固定した状態を示す斜視図である。

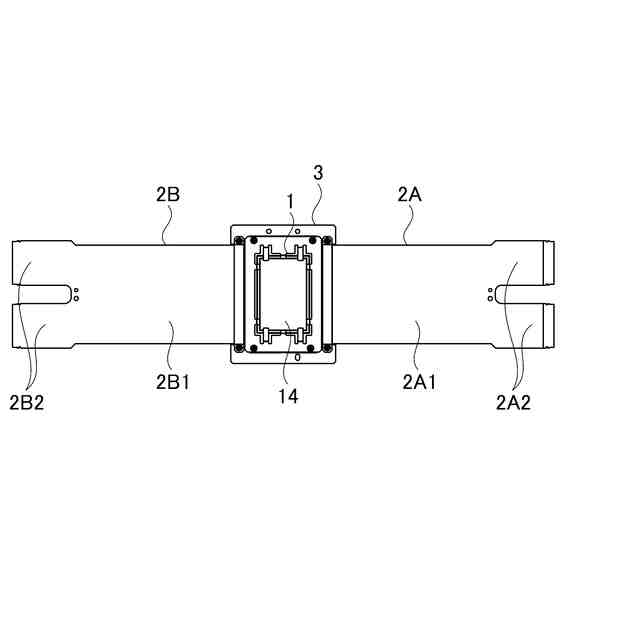

図８Ａは、フレキシブルプリント基板が一体化された反射型液晶表示素子がヒートシンクに固定されている状態を正面から見た平面図である。
図８Ｂは、フレキシブルプリント基板が一体化された反射型液晶表示素子がヒートシンクに固定されている状態を背面から見た平面図である。
図９Ａは、フレキシブルプリント基板を折り畳む前の図８Ｂに相当する状態を示す平面図である。
図９Ｂは、図９Ａに示す状態から、一方のフレキシブルプリント基板を２回谷折りした状態を示す平面図である。
図９Ｃは、図９Ｂに示す状態から、一方のフレキシブルプリント基板を４５度の方向に山折りした状態を示す平面図である。
図９Ｄは、図９Ｃに示す状態から、他方のフレキシブルプリント基板を２回谷折りした状態を示す平面図である。
図９Ｅは、図９Ｄに示す状態から、他方のフレキシブルプリント基板を４５度の方向に山折りした状態を示す平面図である。
図１０Ａは、フレキシブルプリント基板の好ましい第１の構成例を示す平面図である。
図１０Ｂは、フレキシブルプリント基板の好ましい第２の構成例を示す平面図である。
図１１は、図７に示す状態から、フレキシブルプリント基板を図９Ａ～図９Ｅに示すように折り畳んだ状態を示す斜視図である。
図１２は、図１１に示す状態のヒートシンクに折り畳められたフレキシブルプリント基板を押さえる押さえ部材を固定した状態を示す斜視図である。
図１３は、押さえ部材を示す斜視図である。
図１４は、液晶表示素子アセンブリが備える駆動基板を示す斜視図である。
図１５は、液晶表示素子アセンブリが備えるスペーサを示す斜視図である。
図１６は、液晶表示素子アセンブリにおけるヒートシンクの近傍にファンを配置した状態を示す斜視図である。
図１７は、図１６に示すファン及び液晶表示素子アセンブリを側方から見て、ブラケット及びスペーサを削除した状態を示す平面図である。
【発明を実施するための形態】
【００１０】
以下、一実施形態に係る液晶表示装置について、添付図面を参照して説明する。一実施形態に係る液晶表示装置は、図１Ａ及び図１Ｂに示す液晶表示素子アセンブリ１００を備える。図１Ａは液晶表示素子アセンブリ１００を正面側から見た斜視図であり、図１Ｂは液晶表示素子アセンブリ１００を背面側から見た斜視図である。液晶表示素子アセンブリ１００の正面とは反射型液晶表示素子（以下、液晶表示素子）１が位置する側の面であり、背面とは正面と対向する面である。液晶表示装置が赤色光、緑色光、青色光用の３つの液晶表示素子１を備える場合、液晶表示装置は３つの液晶表示素子アセンブリ１００を備える。
（【００１１】以降は省略されています）
