公開番号2025138908
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2025120368,2022087076
出願日2025-07-17,2022-05-27
発明の名称プレス方法
出願人トヨタ紡織株式会社
代理人個人,個人
主分類B21D 28/02 20060101AFI20250917BHJP(本質的には材料の除去が行なわれない機械的金属加工;金属の打抜き)
要約【課題】積層体の回転時にダイ及びスクイズリングに生じる負荷を低減できるプレス方法を提供する。

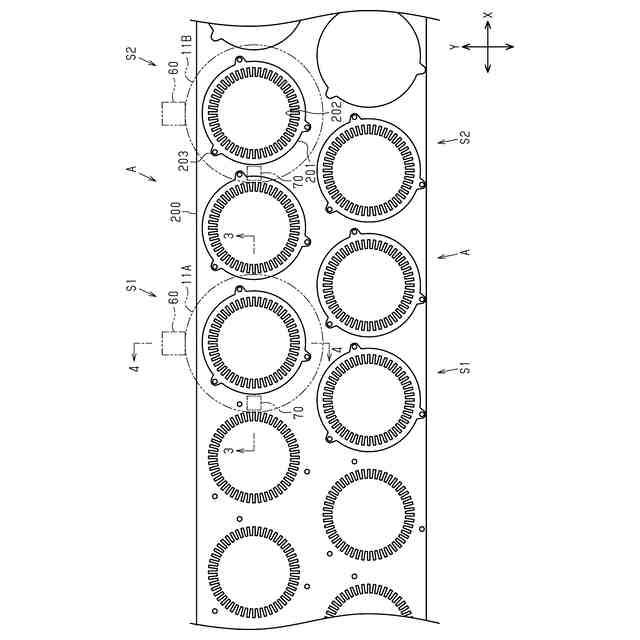

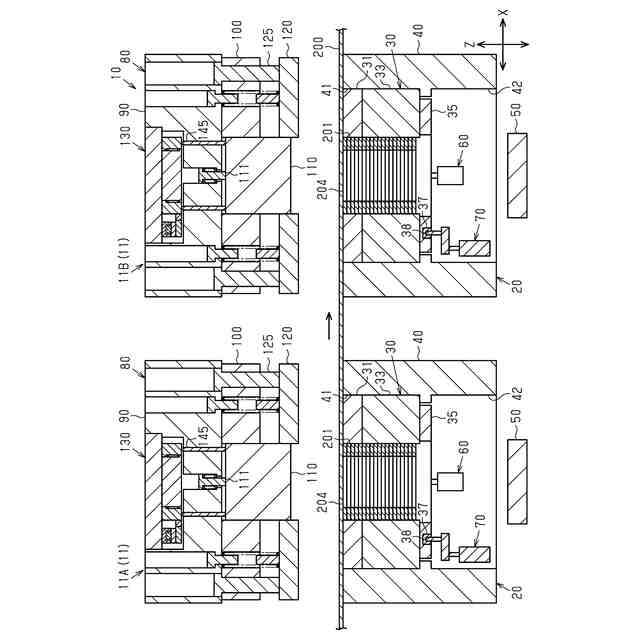

【解決手段】プレス方法は、間欠的に搬送されるワーク200の搬送方向Xに並ぶ2組の積層ユニット11A,11Bを用いて、ワーク200から鉄心片201を打ち抜く。各積層ユニット11A,11Bは、積層体204を形成する積層モードと、ストリッパ120がワーク200から離れている間にダイ31及びスクイズリング33を回転させる回転動作を、ストリッパ120が複数回昇降する間に複数回行う回転モードとに切り替え可能に構成されている。積層ユニット11Aを積層モードに設定した際には、積層ユニット11Bを回転モードに設定する。積層ユニット11Aを回転モードに設定した際には、積層ユニット11Bを積層モードに設定する。
【選択図】図1
特許請求の範囲【請求項１】
間欠的に搬送されるワークの搬送方向に並ぶ２組の積層ユニットを用いて、前記ワークから鉄心片を打ち抜くプレス方法であって、
前記積層ユニットの各々は、

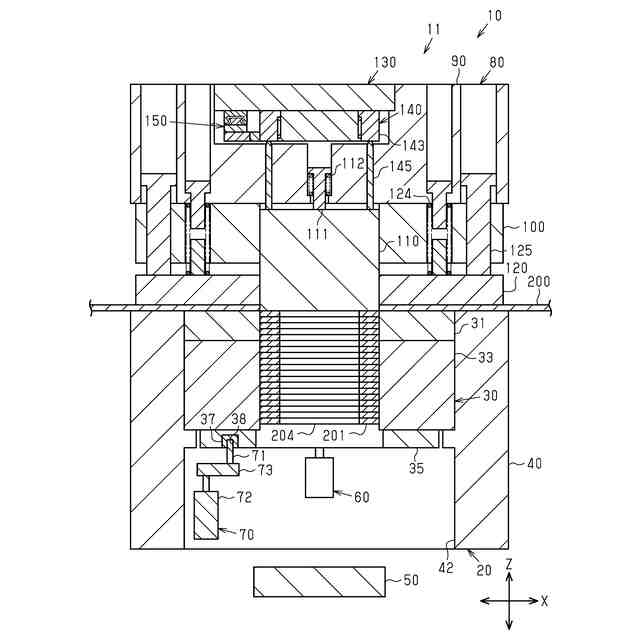

ダイ及びパンチにより前記ワークから前記鉄心片を打ち抜くとともに、前記鉄心片を前記ダイに連通するスクイズリングの内部において積層させることで積層体を形成する積層モードと、

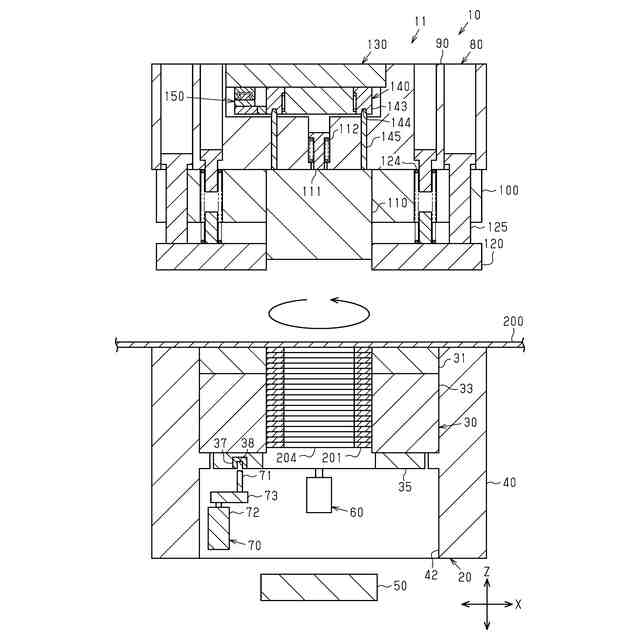

前記パンチを前記ワークから退避させた状態で、前記鉄心片の打ち抜き時に前記ワークを前記ダイに対して押さえ付けるストリッパが前記ワークから離れている間に前記ダイ及び前記スクイズリングを回転させる回転動作を、前記ストリッパが複数回昇降する間に複数回行う回転モードと、に切り替え可能に構成されており、
前記２組の積層ユニットのうち前記搬送方向における上流側の積層ユニットを前記積層モードに設定した際には、前記搬送方向における下流側の積層ユニットを前記回転モードに設定し、前記上流側の積層ユニットを前記回転モードに設定した際には、前記下流側の積層ユニットを前記積層モードに設定する、
プレス方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、プレス方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、回転電機のロータコアやステータコアなどの鉄心は、電磁鋼板から打ち抜かれた複数の鉄心片が積層された筒状の積層体を備えている。
電磁鋼板は、２つの圧延ロールの隙間を通過して圧延されることによって帯状に形成されている。２つの圧延ロールの隙間は、２つの圧延ロールの平行度や、各圧延ロールに作用する荷重などに起因して、圧延ロールの軸方向において一定ではないことがある。この場合、上記隙間を通過する電磁鋼板には、板厚が大きい部分と小さい部分とが存在することになる。こうした電磁鋼板から打ち抜かれた鉄心片が積層された積層体では、鉄心片の板厚が大きい部分同士及び小さい部分同士が重なり合う。このため、積層体の厚さがその周方向の位置によってばらつく。この場合、積層体が偏心するため、回転電機の性能が損なわれるおそれがある。
【０００３】
特許文献１には、積層体の厚さばらつきを抑制するために積層体の回転積層を行う装置が開示されている。回転積層では、所定枚数の鉄心片が積層された積層体が周方向に回転された後、当該積層体に対して次の鉄心片の積層が行われる。
【０００４】

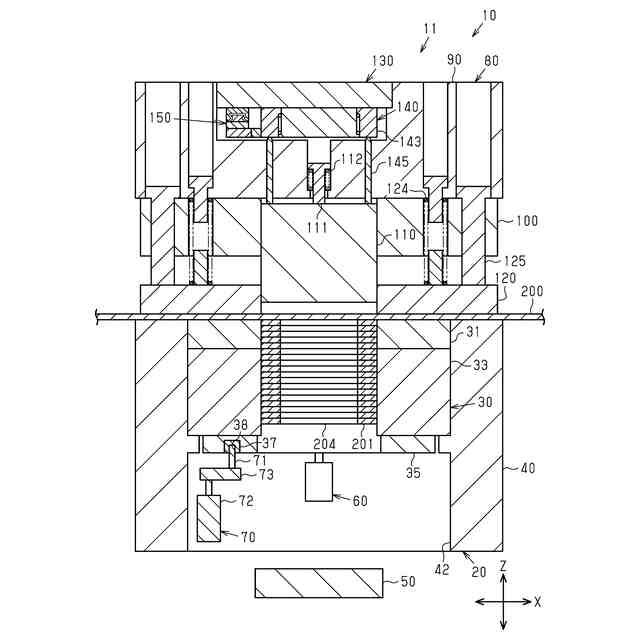

特許文献１に記載の装置は、ダイを有する下ダイセットと、パンチを有する上ダイセットとを備えている。上ダイセットは、下ダイセットに対して昇降可能に設けられている。ダイに対してパンチが昇降することによって、電磁鋼板から鉄心片が打ち抜かれる。
【０００５】

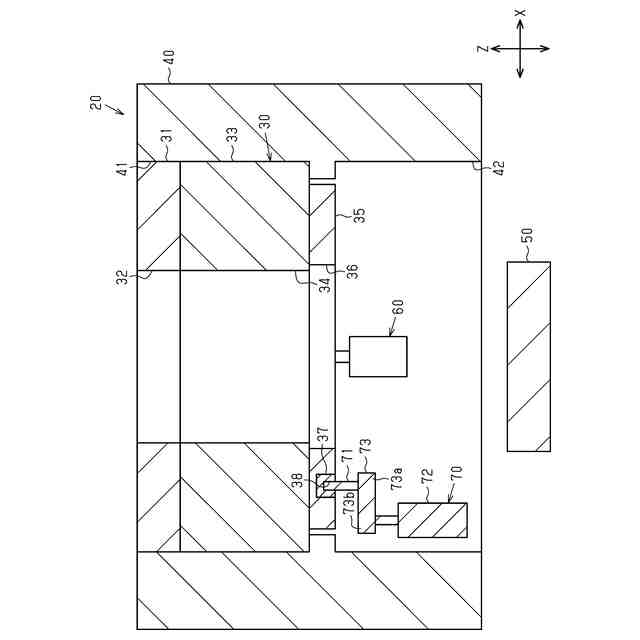

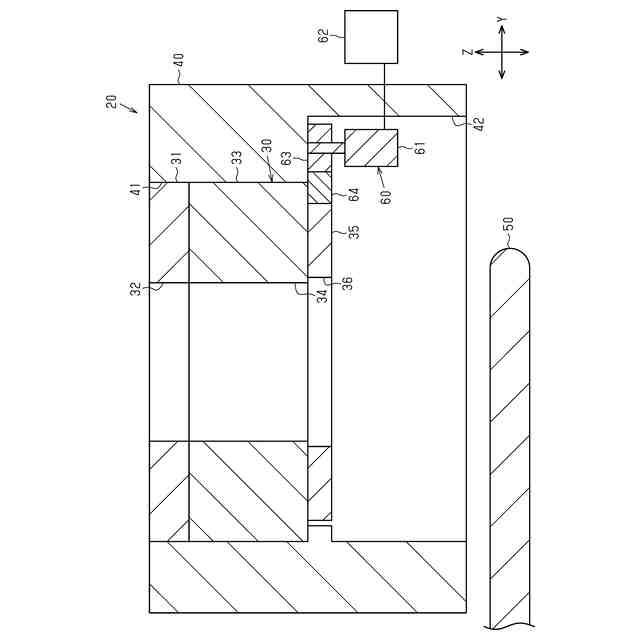

下ダイセットは、ダイに連通して設けられ、鉄心片を保持するスクイズリングと、ダイ及びスクイズリングを一体に回転させる転積駆動機構とを有している。スクイズリングの内部において、複数の鉄心片が順次積層されることで積層体が形成される。
【０００６】

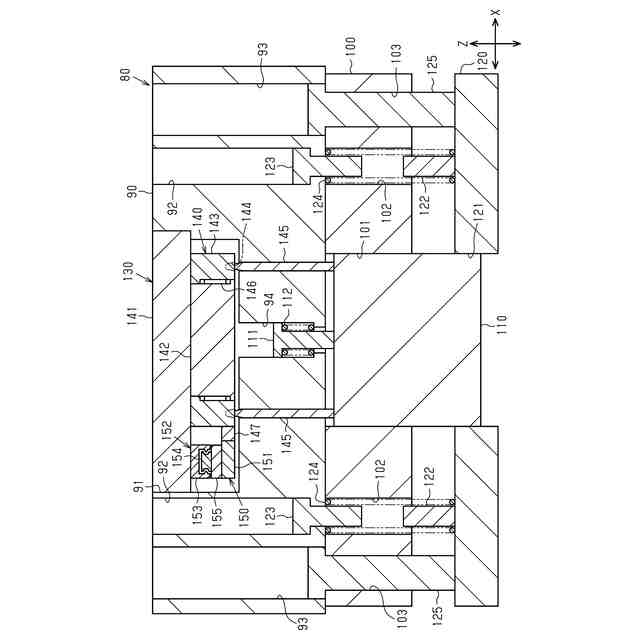

上ダイセットは、電磁鋼板をダイに対して押さえ付けるストリッパプレートと、パンチによる鉄心片の打ち抜き及び空打ちを切り替えるカムプレートとを有している。
カムプレートは、パンチの基端面に接触するとともにパンチの昇降方向に対して直交する方向にスライド可能に設けられている。パンチは、カムプレートのスライド動作に伴って、下ダイセットに対して突出した状態と退避した状態とに切り替えられる。これにより、パンチによる鉄心片の打ち抜き及び空打ちが切り替えられる。
【０００７】
また、特許文献１に記載の装置は、電磁鋼板の搬送方向に並ぶ２組の積層ステーションを備えている。各積層ステーションは、上述したダイと、スクイズリングと、転積駆動機構とを有している。
【０００８】
各積層ステーションでは、スクイズリングの内部において積層体が形成されると、パンチが空打ち状態となるとともに、転積駆動機構によって当該積層体が周方向に回転される。その後、パンチが打ち抜き状態となることで、上記積層体に対して鉄心片が積層される。このようにして、各積層ステーションにおいて積層体の回転積層が行われる。
【０００９】
更に同装置では、一方の積層ステーションにおいて鉄心片の打ち抜き動作を行っている際には、他方の積層ステーションにおいて打ち抜き動作を停止するとともに積層体の回転動作を行う。２つの積層ステーションのそれぞれにおいて打ち抜き動作と回転動作とが交互に行われることで、積層体の生産効率が高められている。
【先行技術文献】
【特許文献】
【００１０】
特開２０１１－２０５８３６号公報
【発明の概要】
【発明が解決しようとする課題】
（【００１１】以降は省略されています）
