公開番号2025126584
公報種別公開特許公報(A)
公開日2025-08-29
出願番号2024022891
出願日2024-02-19
発明の名称曲げ金型
出願人株式会社アマダ
代理人個人,個人,個人
主分類B21D 5/04 20060101AFI20250822BHJP(本質的には材料の除去が行なわれない機械的金属加工;金属の打抜き)
要約【課題】さらなる小型化が可能な曲げ金型を提供する。
【解決手段】曲げ金型は、板状のワークWの表面に向けて相対移動されてワークWに当接されるパンチ1を備えている。パンチ1は、パンチ本体10と、パンチ本体10に対して直線スライド可能にパンチ本体10に保持された、ワークWの表面に当接されるパンチチップ11とを有している。パンチチップ11の先端縁11cは、当該パンチチップ11のワークWとの当接によって生じるパンチ本体10に対する直線スライド動によって、ワークW上の曲げ線BLに一致される位置と、曲げ線BLを含む曲げ基準面RPから離れる位置とに切り換えられる。曲げ基準面RPは、曲げ線BLを含む上記移動方向に平行な面である。
【選択図】図3
特許請求の範囲【請求項１】
曲げ金型であって、
板状のワークの表面に向けて相対移動されて前記ワークに当接されるパンチを備えており、
前記パンチが、パンチ本体と、前記パンチ本体に対して直線スライド可能に前記パンチ本体に保持された、前記ワークの前記表面に当接されるパンチチップと、を有しており、
前記パンチチップの先端縁は、前記パンチチップの前記ワークとの当接によって生じる前記パンチ本体に対する直線スライド動によって、前記ワーク上の曲げ線に一致される位置と、前記パンチの前記ワークに対する相対移動の移動方向に平行な、前記曲げ線を含む曲げ基準面から離れる位置とに切り換えられる、曲げ金型。
続きを表示（約 630 文字）【請求項２】
請求項１に記載の曲げ金型であって、
前記パンチチップが前記移動方向に対して傾斜する案内首部を有すると共に、前記パンチ本体が前記案内首部をスライド可能に収納する案内孔を有しており、
前記相対移動中には、前記ワークと当接した前記パンチチップは、その前記案内首部が前記案内孔に案内されることで、前記曲げ基準面に垂直な方向に変位される、曲げ金型。
【請求項３】
請求項２に記載の曲げ金型であって、
前記パンチ本体が、前記直線スライド動に伴って前記パンチチップと面接する本体当接面を有し、
前記パンチチップが、前記直線スライド動に伴って前記本体当接面と面接するチップ当接面を有している、曲げ金型。
【請求項４】
請求項３に記載の曲げ金型であって、
曲げ加工時に前記パンチと協働して前記ワークの曲げ加工を行うダイをさらに備えており、
前記ダイが、前記ワークの裏面を支持するダイ本体と、曲げ加工時に前記ダイ本体から突出されて、前記パンチチップによって押さえられた前記ワークを前記パンチチップと協働して曲げるダイチップと、を有しており、
前記パンチ本体が、タレットパンチプレスの上タレットに形成されたステーションホールに装着可能に構成され、
前記ダイ本体が、前記タレットパンチプレスの下タレットに形成されたステーションホールに装着可能に構成されている、曲げ金型。

発明の詳細な説明【技術分野】
【０００１】
本発明は、曲げ金型に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
下記特許文献１は、パンチプレスに用いられる曲げ金型を開示している。特許文献１の曲げ金型は、板状のワークを曲げ加工する一対の上金型（パンチ）及び下金型（ダイ）を備えている。上金型は、曲げ加工時にワークを上方から押さえる、揺動可能な押さえ金型（パンチチップ）を有している（特許文献１の［００３０］等参照）。一方、下金型は、垂直移動可能な上向きパンチ（ダイチップ）を有している（特許文献１の［００３３］～［００３４］等参照）。
【０００３】
上金型の押さえ金型によって上から押さえられたワークに対して下金型の上向きパンチを上昇させることで、ワークを９０度以上曲げることができる（特許文献１の［００３７］及び［図８］等参照）。曲げ加工が終わると、下金型の上向きパンチは下降され、押さえ金型を有する上金型は上昇される。水平に配置された押さえ金型の先端が上金型の上昇時にワークの折り曲げられた部分と接触すると、押さえ金型はその基端に設けられた揺動中心まわりに下方に揺動される。これにより、上金型の上昇時にワークが押さえ金型によって引っ掛けられて持ち上げられてしまうのを回避できる。
【先行技術文献】
【特許文献】
【０００４】
特許第３９４６５６４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に開示された発明では、上金型の水平に配置された押さえ金型を揺動させてその先端をワークの折り曲げられた部分から離脱させる。このため、押さえ金型の基端の揺動中心と先端との距離がある程度確保されなければならず、上金型の水平方向の大きさが大きくなる。また、押さえ金型の揺動するスペースを押さえ金型の側方に確保する必要があれば、この点からも上金型の水平方向の大きさが大きくなる。サイズの大きな曲げ金型はパンチプレスなどへの搭載時に大きなスペースが必要となり使い勝手が悪く、稼働率向上の障害にもなる。曲げ金型のさらなる小型化が望まれている。
【課題を解決するための手段】
【０００６】
１又はそれ以上の実施形態の一態様は、曲げ金型であって、板状のワークの表面に向けて相対移動されて前記ワークに当接されるパンチを備えており、前記パンチが、パンチ本体と、前記パンチ本体に対して直線スライド可能に前記パンチ本体に保持された、前記ワークの前記表面に当接されるパンチチップと、を有しており、前記パンチチップの先端縁は、前記パンチチップの前記ワークとの当接によって生じる前記パンチ本体に対する直線スライド動によって、前記ワーク上の曲げ線に一致される位置と、前記パンチの前記ワークに対する相対移動中の移動方向に平行な、前記曲げ線を含む曲げ基準面から離れる位置とに切り換えられる、曲げ金型を提供する。
【発明の効果】
【０００７】
１又はそれ以上の実施形態に係る曲げ金型によれば、さらなる小型化が可能である。
【図面の簡単な説明】
【０００８】

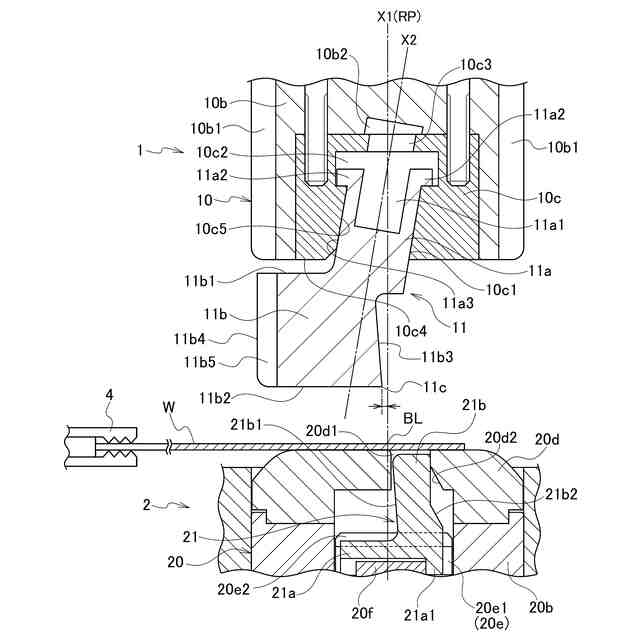

実施形態に係る曲げ金型（パンチ及びダイ）を示す断面図である。

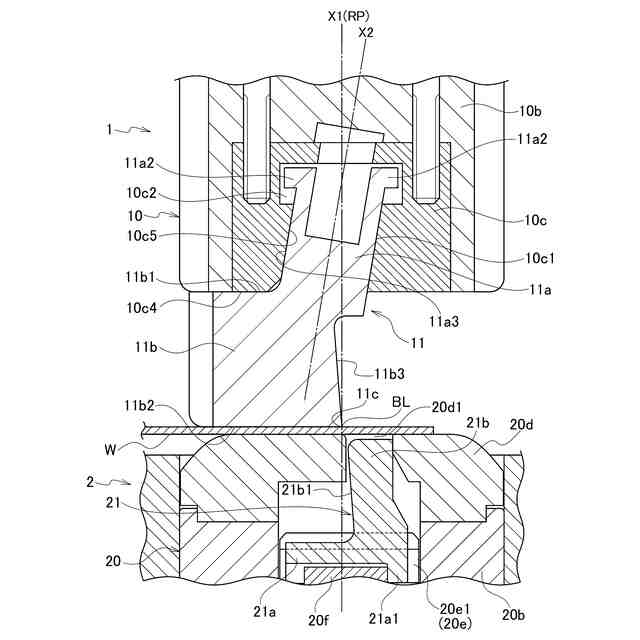

図１に示す曲げ金型を用いた曲げ加工工程（第１工程）を示す断面図である。
図１に示す曲げ金型を用いた曲げ加工工程（第２工程）を示す断面図である。

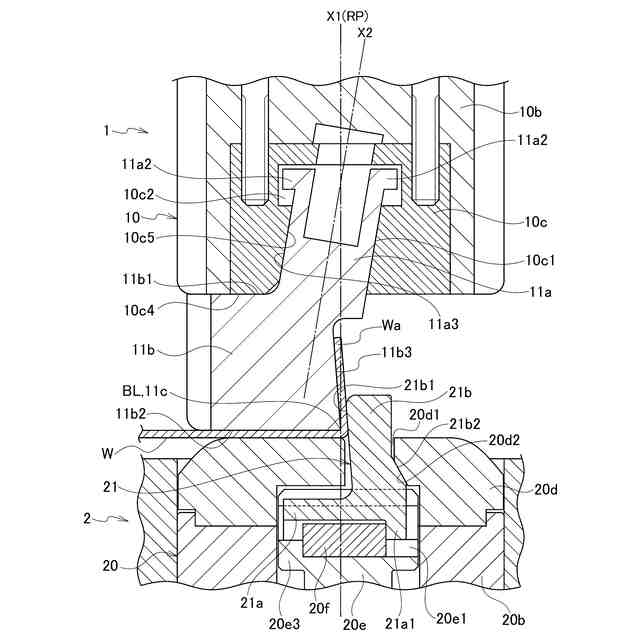

図１に示す曲げ金型を用いた曲げ加工工程（第３工程）を示す断面図である。

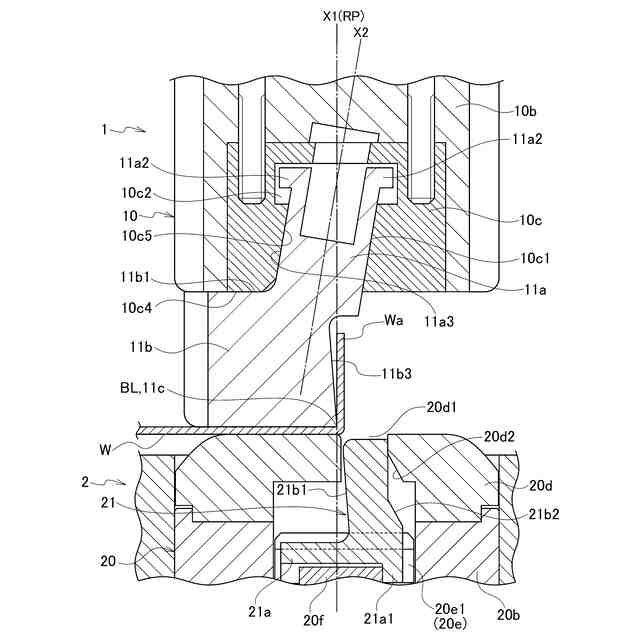

図１に示す曲げ金型を用いた曲げ加工工程（第４工程）を示す断面図である。

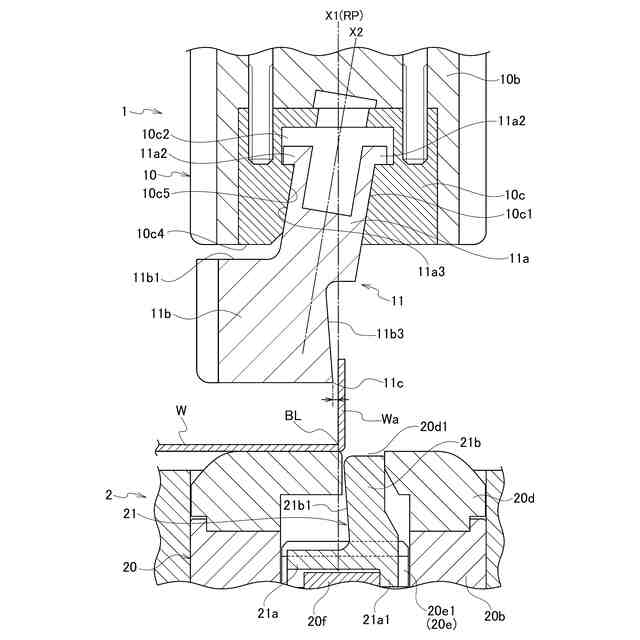

図１に示す曲げ金型を用いた曲げ加工工程（第５工程）を示す断面図である。
【発明を実施するための形態】
【０００９】
実施形態に係る曲げ金型について図面を参照しつつ説明する。実施形態に係る曲げ金型は、数値制御タレットパンチプレス（Numerical Control Turret punch press：以下、ＮＣＴと呼ぶ：図示せず）に用いられる。ＮＣＴは、板状のワークＷの抜き加工や曲げ加工を行う機械であり、その動作は数値制御される。
【００１０】
本実施形態の曲げ金型は、図１に示されるように、パンチ１とダイ２とを備えている。パンチ１は、上金型とも呼ばれ、ＮＣＴの一対の上下タレットの上タレットに装着される。ダイ２は、下金型とも呼ばれ、ＮＣＴの下タレットに装着される。タレットには複数のステーションが設けられており、各ステーションにはパンチやダイを装着するためのステーションホールが設けられている。曲げ加工時には、パンチ１はダイ２上に配置されたワークＷに向けて相対移動される。本実施形態では、曲げ加工時には、ワークＷ及びダイ２がパンチ１に向けて移動されるのではなく、パンチ１がワークＷに向けて下降移動される。曲げ加工後には、パンチ１がワークＷから離れるように上昇移動される。
（【００１１】以降は省略されています）
