公開番号2025139372
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024038277
出願日2024-03-12
発明の名称蓄電素子ユニットの設置方法、蓄電素子ユニット及び蓄電素子ユニット組合体
出願人積水化学工業株式会社
代理人個人,個人,個人
主分類H01M 50/244 20210101AFI20250918BHJP(基本的電気素子)
要約【課題】蓄電素子ユニットを容易に設置する。
【解決手段】
蓄電素子ユニット10は、上方に開口した筐体20と、筐体20に収容された蓄電素子モジュール30と、を含む。筐体20は、蓄電素子モジュール30を下方から支持する底壁部23を含む。底壁部23は、筐体20に蓄電素子モジュール30が収容された状態において、上面視で観察される観察領域50を含む。蓄電素子ユニット10の設置方法は、筐体20に蓄電素子モジュール30を収容する収容工程と、蓄電素子モジュール30を収容した筐体20を設置面10Xに固定する固定工程と、を含む。筐体20は、固定工程において、底壁部23の観察領域50を貫通する固定部材40によって設置面10Xに固定される。
【選択図】図3
特許請求の範囲【請求項１】
上方に開口した筐体と、前記筐体に収容された蓄電素子モジュールと、を含む蓄電素子ユニットの設置方法であって、
前記筐体に前記蓄電素子モジュールを収容する収容工程と、
前記蓄電素子モジュールを収容した前記筐体を設置面に固定する固定工程と、を備え、
前記筐体は、前記蓄電素子モジュールを下方から支持する底壁部を含み、
前記底壁部は、前記筐体に前記蓄電素子モジュールが収容された状態において、上面視で観察される観察領域を含み、
前記筐体は、前記固定工程において、前記底壁部の前記観察領域を貫通する固定部材によって前記設置面に固定される、蓄電素子ユニットの設置方法。
続きを表示（約 1,100 文字）【請求項２】
前記観察領域は、複数の領域要素を含み、
各領域要素の上面視における寸法は、１０ｍｍ以上１５０ｍｍ以下であり、
前記複数の領域要素は互いから離れ、
前記固定部材は、前記複数の領域要素において、前記観察領域を貫通する、請求項１に記載の蓄電素子ユニットの設置方法。
【請求項３】
前記領域要素には、前記固定部材が通過可能な貫通穴が設けられる、請求項２に記載の蓄電素子ユニットの設置方法。
【請求項４】
前記筐体は、前記底壁部から延び上がる側壁部を含み、
前記側壁部は、上面視において前記観察領域を取り囲む、請求項１に記載の蓄電素子ユニットの設置方法。
【請求項５】
前記観察領域は、前記設置面の法線方向に直交する第１方向に互いから離れた第１部分及び第２部分を含み、
前記固定部材は、前記第１部分を貫通する第１部分用固定部材と、前記第２部分を貫通する第２部分用固定部材と、を含む、請求項１に記載の蓄電素子ユニットの設置方法。
【請求項６】
前記観察領域は、前記法線方向及び前記第１方向の両方向に直交する第２方向に互いから離れた第３部分及び第４部分を含み、
前記固定部材は、前記第３部分を貫通する第３部分用固定部材と、前記第４部分を貫通する第４部分用固定部材と、を含む、請求項５に記載の蓄電素子ユニットの設置方法。
【請求項７】
前記観察領域は、上面視において前記蓄電素子モジュールを取り囲む、請求項１に記載の蓄電素子ユニットの設置方法。
【請求項８】
上方に開口した筐体と、
前記筐体に収容された蓄電素子モジュールと、を備え、
前記筐体は、前記蓄電素子モジュールを下方から支持する底壁部を含み、
前記底壁部は、前記筐体に前記蓄電素子モジュールが収容された状態において、上面視で観察される観察領域を含み、
前記観察領域には、前記筐体を設置面に固定する固定部材が通過可能な貫通穴が設けられる、蓄電素子ユニット。
【請求項９】
前記観察領域は、複数の領域要素を含み、
各領域要素の上面視における寸法は、１０ｍｍ以上１５０ｍｍ以下であり、
各領域要素に前記貫通穴が設けられ、
前記複数の領域要素は、互いから離れている、請求項８に記載の蓄電素子ユニット。
【請求項１０】
前記筐体は、前記底壁部から延び上がる側壁部を含み、
前記側壁部は、前記観察領域を取り囲む、請求項８に記載の蓄電素子ユニット。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、蓄電素子ユニットの設置方法、蓄電素子ユニット及び蓄電素子ユニット組合体に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１に開示されているように、二次電池として機能する蓄電素子ユニットが知られている。蓄電素子ユニットは、筐体と、筐体に収容された蓄電素子モジュールと、を含む。蓄電素子ユニットが設置されるとき、蓄電素子モジュールが筐体に収容される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－１７１０６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の蓄電素子ユニットが設置されるとき、蓄電素子モジュールは、側方から筐体に収容される。蓄電素子モジュールを収容するための空間を筐体の周囲に確保できないとき、特許文献１の蓄電素子ユニットの設置は、困難である。本発明は、蓄電素子ユニットの設置を容易とすることを目的とする。
【課題を解決するための手段】
【０００５】
本発明の一実施の形態による蓄電素子ユニットの設置方法は、
上方に開口した筐体と、前記筐体に収容された蓄電素子モジュールと、を含む蓄電素子ユニットの設置方法であって、
前記筐体に前記蓄電素子モジュールを収容する収容工程と、
前記蓄電素子モジュールを収容した前記筐体を設置面に固定する固定工程と、を備え、
前記筐体は、前記蓄電素子モジュールを下方から支持する底壁部を含み、
前記底壁部は、前記筐体に前記蓄電素子モジュールが収容された状態において、上面視で観察される観察領域を含み、
前記筐体は、前記固定工程において、前記底壁部の前記観察領域を貫通する固定部材によって前記設置面に固定される。
【０００６】
本発明の一実施の形態による蓄電素子ユニットは、
上方に開口した筐体と、
前記筐体に収容された蓄電素子モジュールと、を備え、
前記筐体は、前記蓄電素子モジュールを下方から支持する底壁部を含み、
前記底壁部は、前記筐体に前記蓄電素子モジュールが収容された状態において、上面視で観察される観察領域を含み、
前記観察領域には、前記筐体を設置面に固定する固定部材が通過可能な貫通穴が設けられる。
【発明の効果】
【０００７】
本発明によれば、蓄電素子ユニットを容易に設置できる。
【図面の簡単な説明】
【０００８】

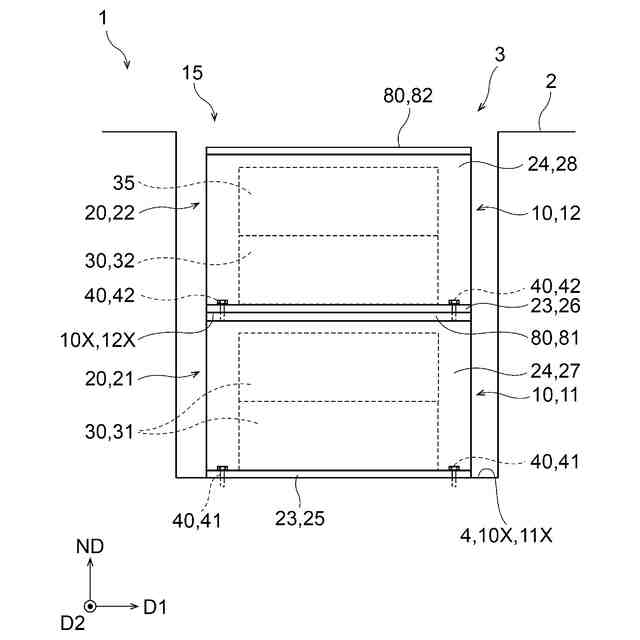

図１は、一実施の形態を説明する図であって、蓄電素子ユニット組合体の側面図である。
図２は、第１蓄電素子ユニットの分解斜視図である。

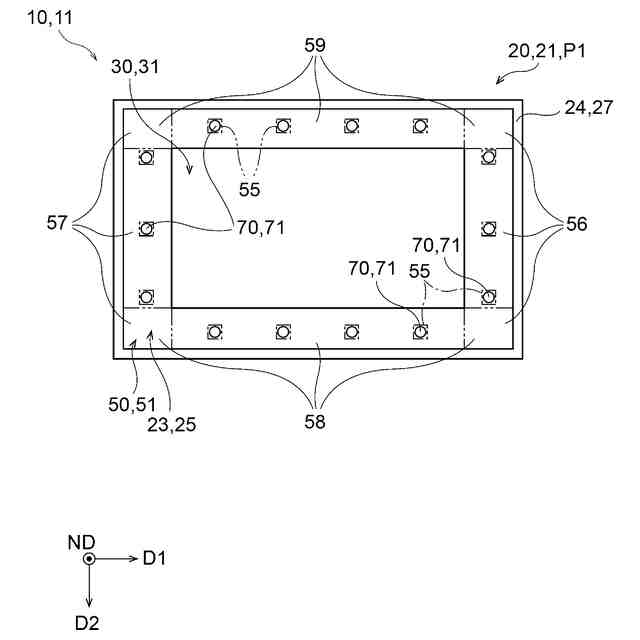

図３は、図２の第１蓄電素子ユニットを上面視したときの図である。
図４は、図２の第１蓄電素子ユニットを上面視したときの図である。

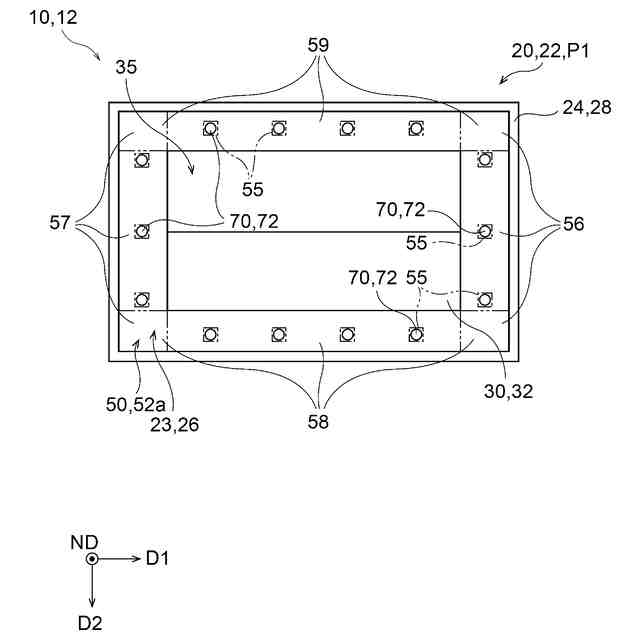

図５は、図２の第２蓄電素子ユニットを上面視したときの図である。

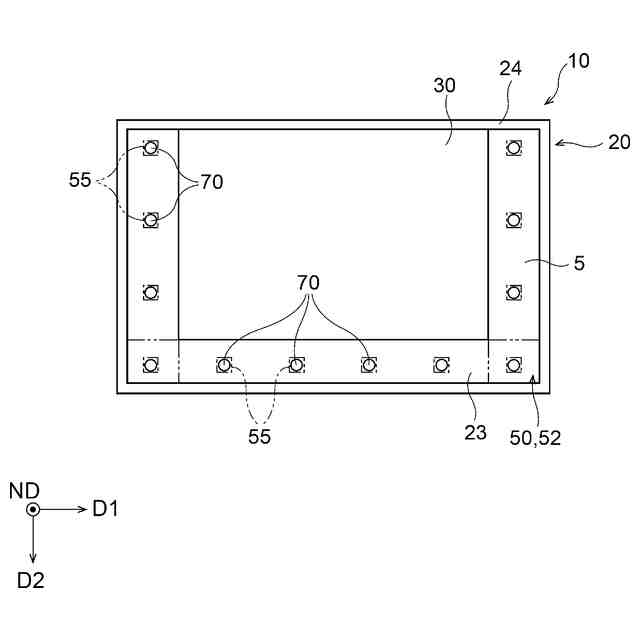

図６は、蓄電素子ユニットの一変形例を上面視したときの図である。
【発明を実施するための形態】
【０００９】
本発明の一実施の形態は、以下の［１］～［１５］に関する。
【００１０】
［１］上方に開口した筐体と、前記筐体に収容された蓄電素子モジュールと、を含む蓄電素子ユニットの設置方法であって、
前記筐体に前記蓄電素子モジュールを収容する収容工程と、
前記蓄電素子モジュールを収容した前記筐体を設置面に固定する固定工程と、を備え、
前記筐体は、前記蓄電素子モジュールを下方から支持する底壁部を含み、
前記底壁部は、前記筐体に前記蓄電素子モジュールが収容された状態において、上面視で観察される観察領域を含み、
前記筐体は、前記固定工程において、前記底壁部の前記観察領域を貫通する固定部材によって前記設置面に固定される、蓄電素子ユニットの設置方法。
（【００１１】以降は省略されています）
