公開番号2025141544
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024041537
出願日2024-03-15
発明の名称支持部材、蓄電設備及び蓄電設備付き建物
出願人積水化学工業株式会社
代理人個人,個人,個人
主分類H01M 50/244 20210101AFI20250919BHJP(基本的電気素子)
要約【課題】蓄電素子ユニットを設置場所に安定して設置する。
【解決手段】
支持部材10は、床部2を含む設置場所Pに蓄電素子ユニット50を設置するための支持部材10である。支持部材10は、床部2上に配置され、且つ床部2に取り付けられる底板部11と、底板部11から立ち上がった側板部16と、を含む。側板部16は、蓄電素子ユニット50に取り付けられる。
【選択図】図1
特許請求の範囲【請求項１】
床部を含む設置場所に蓄電素子ユニットを設置するための支持部材であって、
前記床部上に配置され、且つ前記床部に取り付けられる底板部と、
前記底板部から立ち上がった側板部と、を備え、
前記側板部は、前記蓄電素子ユニットに取り付けられる、支持部材。
続きを表示（約 850 文字）【請求項２】
前記底板部は、第１面及び第２面を含み、前記第１面において前記蓄電素子ユニットに接続し、前記第２面において前記床部に接続し、
前記第１面及び前記第２面の間に空隙が形成される、請求項１に記載の支持部材。
【請求項３】
前記底板部は、第１面及び第２面を含み、前記第１面において前記蓄電素子ユニットに接続し、前記第２面において前記床部に接続し、
下面視における前記第２面の面積は、下面視における前記底板部の面積よりも小さい、請求項１に記載の支持部材。
【請求項４】
前記底板部及び前記側板部の少なくとも一方には、前記蓄電素子ユニットに電気的に接続される配線が通過可能な配線通過穴が設けられる、請求項１に記載の支持部材。
【請求項５】
前記蓄電素子ユニットは、蓄電素子モジュールを収容する筐体と、前記筐体に取り付けられて前記筐体の一部分を覆う化粧パネルと、を含み、
前記支持部材は、前記筐体を支持する第１部分と、前記化粧パネルを支持する第２部分と、を含む、請求項１に記載の支持部材。
【請求項６】
前記第２部分は、前記第１部分に着脱可能である、請求項５に記載の支持部材。
【請求項７】
前記底板部の側縁部と前記側板部の側縁部とを接続する接続部材をさらに備える、請求項１に記載の支持部材。
【請求項８】
前記底板部は、前記蓄電素子ユニットを下方から支持する、請求項１に記載の支持部材。
【請求項９】
前記設置場所は、前記床部から立ち上がった壁部を含み、
前記側板部は、前記壁部と前記蓄電素子ユニットの間に配置される、請求項１に記載の支持部材。
【請求項１０】
請求項１～９のいずれか一項に記載の支持部材と、
前記支持部材に取り付けられた蓄電素子ユニットと、を備える、蓄電設備。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、支持部材、蓄電設備及び蓄電設備付き建物に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１に開示されているように、蓄電素子ユニットが知られている。蓄電素子ユニットは、壁部に取り付けられる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１５０２７４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
蓄電素子ユニットの設置場所によっては、壁部において十分な強度を確保できず、蓄電素子ユニットを設置場所に安定して設置することができない。本開示は、蓄電素子ユニットを設置場所に安定して設置することを目的とする。
【課題を解決するための手段】
【０００５】
本発明の一実施の形態による支持部材は、
床部を含む設置場所に蓄電素子ユニットを設置するための支持部材であって、
前記床部上に配置され、且つ前記床部に取り付けられる底板部と、
前記底板部から立ち上がった側板部と、を備え、
前記側板部は、前記蓄電素子ユニットに取り付けられる。
【発明の効果】
【０００６】
本発明によれば、蓄電素子ユニットを設置場所に安定して設置できる。
【図面の簡単な説明】
【０００７】

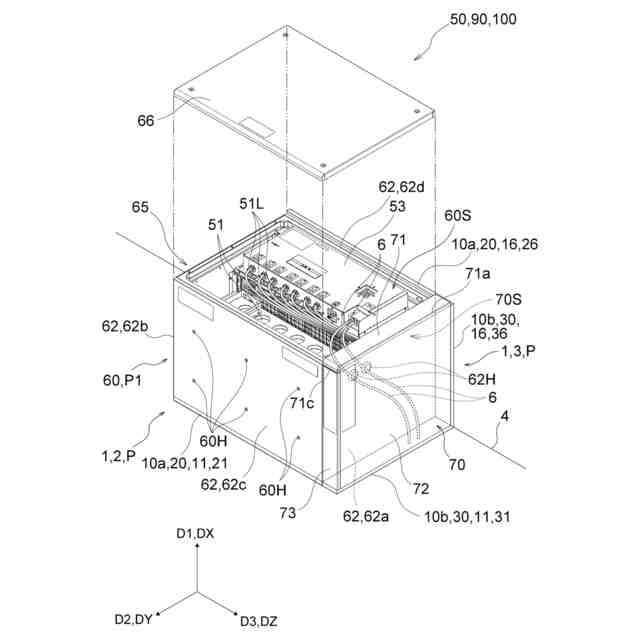

図１は、一実施の形態を説明するための図であって、蓄電設備付き建物の斜視図である。

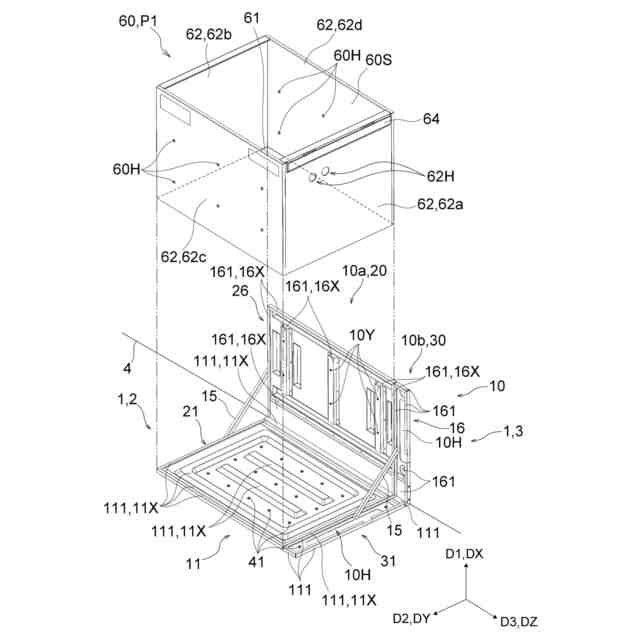

図２は、図１の蓄電設備について、筐体を第１位置にて設置する場合の筐体本体及び支持部材を主に示す斜視図である。

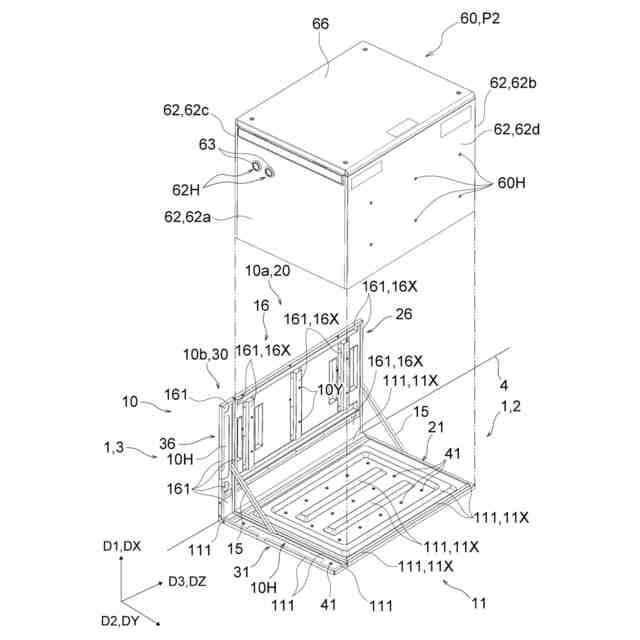

図３は、図１の蓄電設備について、筐体を第２位置にて設置する場合の筐体及び支持部材を主に示す斜視図である。

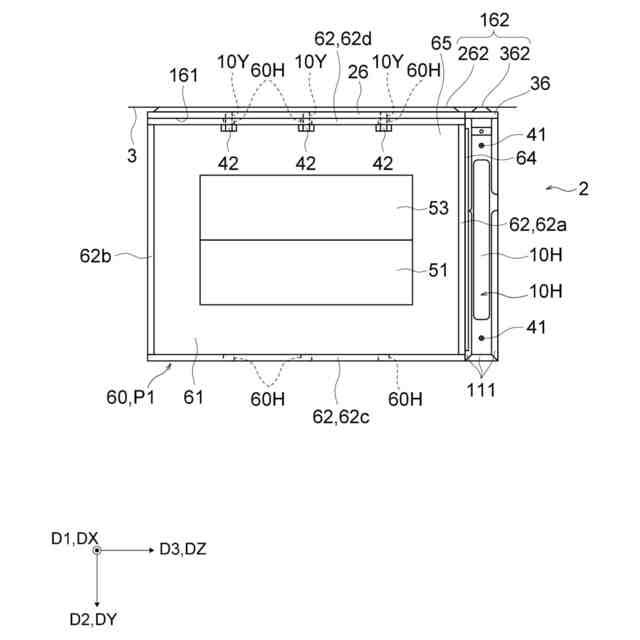

図４は、筐体を第１位置にて設置する場合の第４側壁部及び支持部材を示す図である。

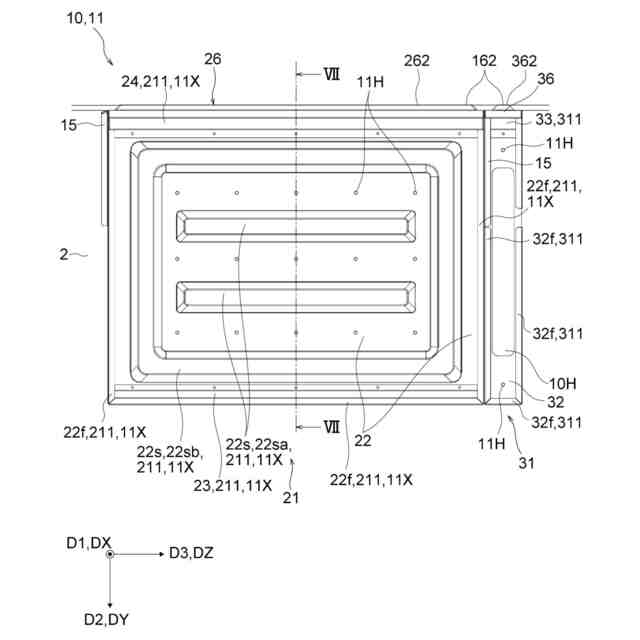

図５は、支持部材の底板部を示す図である。

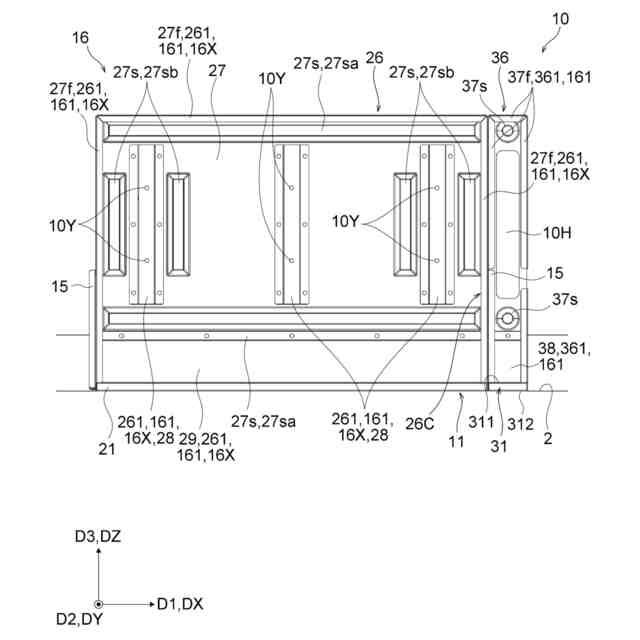

図６は、支持部材の側板部を示す図である。
図７は、図５のＶＩＩ－ＶＩＩ線による断面図である。

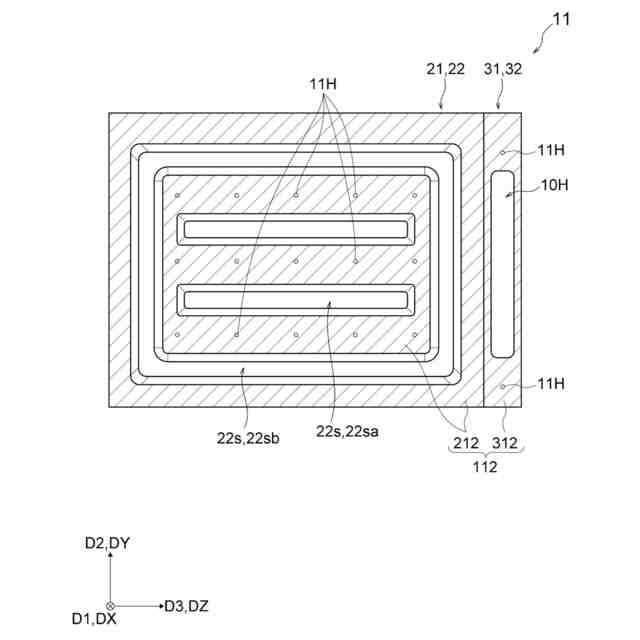

図８は、底板部の第２面を示す図である。
図９は、第１位置に設置される筐体に取り付けられる化粧パネルを部分的に示す斜視図である。

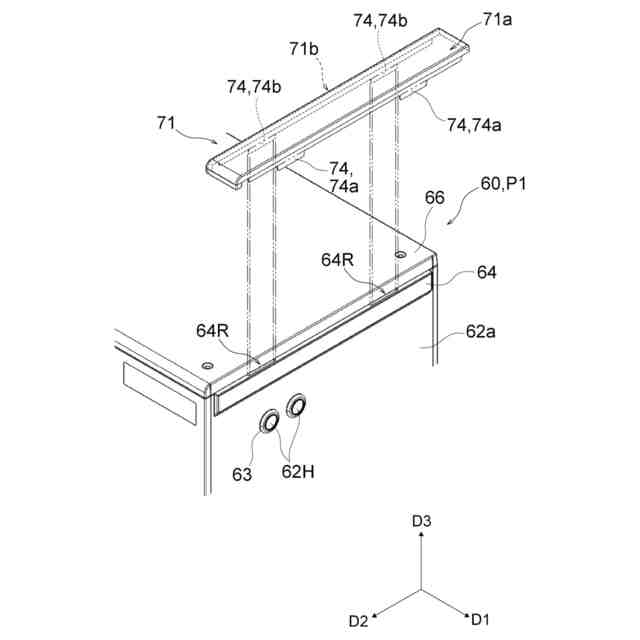

図１０は、第１位置に設置される筐体に取り付けられる化粧パネルを部分的に示す斜視図である。
【発明を実施するための形態】
【０００８】
本発明の一実施の形態は、以下の［１］～［１３］に関する。
【０００９】
［１］床部を含む設置場所に蓄電素子ユニットを設置するための支持部材であって、
前記床部上に配置され、且つ前記床部に取り付けられる底板部と、
前記底板部から立ち上がった側板部と、を備え、
前記側板部は、前記蓄電素子ユニットに取り付けられる、支持部材。
【００１０】
［２］前記底板部は、第１面及び前記第１面よりも下方に位置する第２面を含み、前記第１面において前記蓄電素子ユニットに接続し、前記第２面において前記床部に接続する、［１］の支持部材。
（【００１１】以降は省略されています）
