公開番号2025139658
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024038610
出願日2024-03-13
発明の名称樹脂成形品
出願人日本プラスト株式会社
代理人弁理士法人お茶の水内外特許事務所
主分類B29C 45/40 20060101AFI20250919BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】金型を用いて中空部を有する成形品を成形する工程において、金型を形成する部材同士の接触や金型を開いたときの成形品の落下という不具合の発生を防止可能な樹脂成形品を提供する。

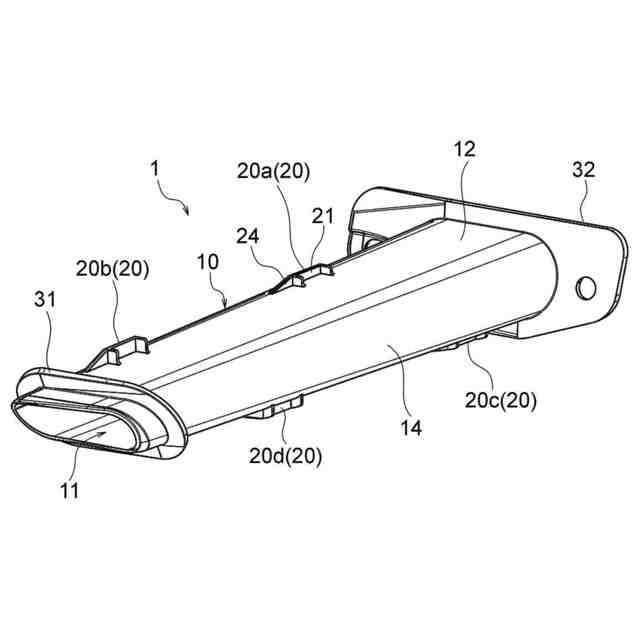

【解決手段】本発明の樹脂成形品(1,1a)は、樹脂成形品(1,1a)内に形成される中空部(11)と、樹脂成形品(1,1a)を金型から離型するときに押圧される少なくとも1つの押圧面とを有し、中空部(11)と押圧面とは、押圧面への押圧方向に対して交差する方向において、互いに離間する位置に設定されている。
【選択図】図1
特許請求の範囲【請求項１】
金型を用いた合成樹脂の成形により得られる樹脂成形品であって、
前記樹脂成形品は、前記樹脂成形品の内側に形成される中空部と、前記樹脂成形品を前記金型から離型するときに押圧される少なくとも１つの押圧面とを有し、
前記中空部と前記押圧面とは、前記押圧面への押圧方向に対して交差する方向において、互いに離間する位置に設定されている
ことを特徴とする樹脂成形品。
続きを表示（約 210 文字）【請求項２】

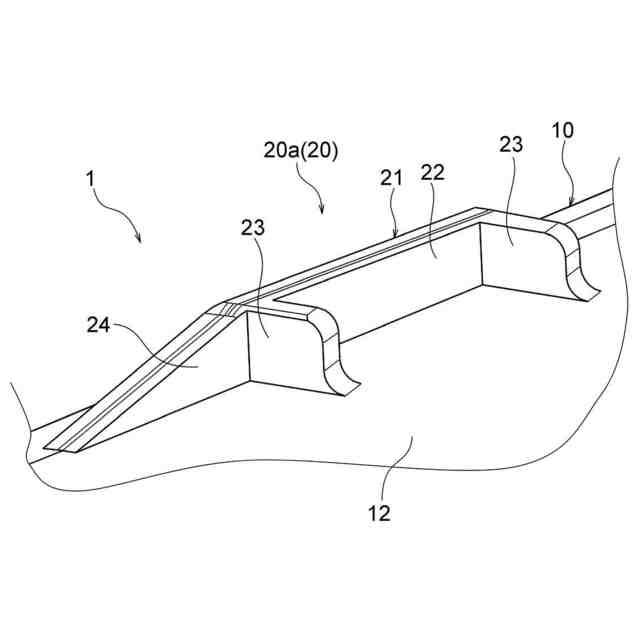

前記樹脂成形品は、前記中空部を有する本体部と、前記本体部から突出する少なくとも１つの突出部とを有し、
前記突出部は、前記押圧面と、前記押圧面から前記金型の開閉方向に対して交差する方向に延びる保持部とを有する
請求項１記載の樹脂成形品。
【請求項３】
前記突出部は、前記本体部からの突出寸法を１つの方向に向けて漸減させる誘導形状を有する
請求項２記載の樹脂成形品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、金型を用いて合成樹脂を成形することにより得られる樹脂成形品に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特開昭５４－９３０４８号公報（特許文献１）には、中空部を有する筒形状の樹脂成形品を成形する工程において、成形品を金型から離型する離型方法が記載されている。特許文献１の離型方法では、雌金型（可動型）と雄金型（固定型）の間にストリッパプレートが設置されており、成形品をストリッパプレートで突き出した後に、成形品及びストリッパプレートを雄金型に対して偏心させた状態で、ストリッパプレートと雄金型を閉じることにより、成形品を落下させて離型させることができる。
【先行技術文献】
【特許文献】
【０００３】
特開昭５４－９３０４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
例えば特許文献１の離型方法により成形品を金型から離型する場合、ストリッパプレートが雄金型（固定型）に接触するという不具合や、成形品の落下に起因する成形不良の発生という不具合が生じる虞がある。
【０００５】

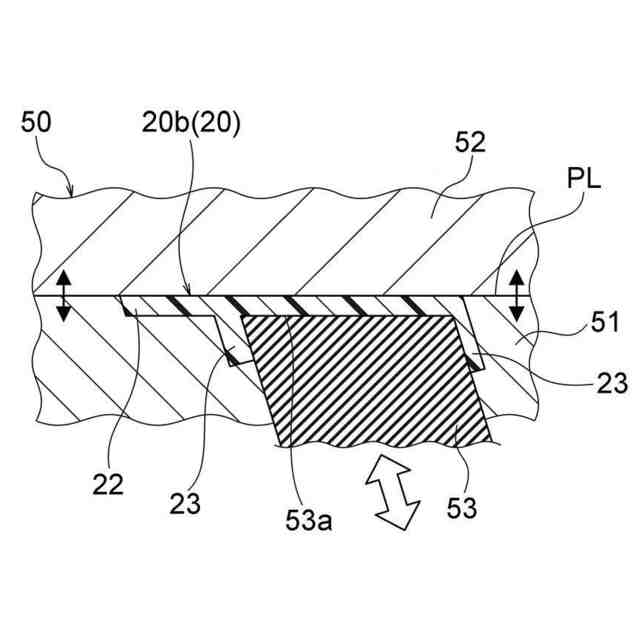

また従来において、金型を用いて中空部を有する成形品を成形する場合、例えば成形工程で金型を開いて成形品を離型する際に、先ず、成形品を金型の固定型又は可動型に保持し、その後、押出ピン（エジェクターピンとも言う）を成形品に当接させることによって、成形品を離型させる方法が知られている。
【０００６】

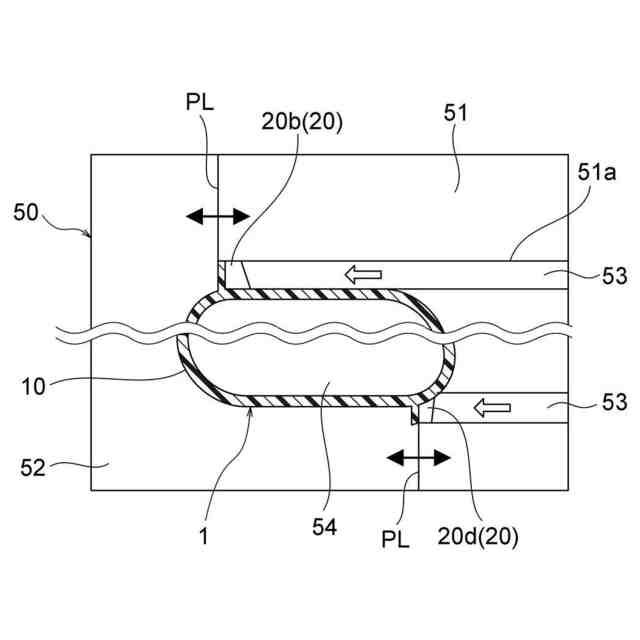

しかし、この場合、成形品に中空部を形成するために用いられる金型の中空形成部材（例えば、スライド駒）と、成形品の離型に用いられる金型の押出ピンとが接触するという不具合が生じることがあった。また、金型を開いた際に、可動型の移動に伴って成形品が固定型又は可動型から外れて落下し、その落下に起因して成形品に成形不良が発生するという欠点があった。
【０００７】
本発明は上記従来の課題に鑑みてなされたものであって、その目的は、金型を用いて中空部を有する成形品を成形する工程において、金型を形成する部材同士の接触や金型を開いたときの成形品の落下という不具合の発生を防止可能な樹脂成形品を提供することにある。
【課題を解決するための手段】
【０００８】
上記目的を達成するために、本発明により提供される樹脂成形品は、金型を用いた合成樹脂の成形により得られる樹脂成形品であって、前記樹脂成形品は、前記樹脂成形品の内側に形成される中空部と、前記樹脂成形品を前記金型から離型するときに押圧される少なくとも１つの押圧面とを有し、前記中空部と前記押圧面とは、前記押圧面への押圧方向に対して交差する方向において、互いに離間する位置に設定されている樹脂成形品である。
【０００９】
本発明において、前記樹脂成形品は、前記中空部を有する本体部と、前記本体部から突出する少なくとも１つの突出部とを有し、前記突出部は、前記押圧面と、前記押圧面から前記金型の開閉方向に対して交差する方向に延びる保持部とを有することが好ましい。

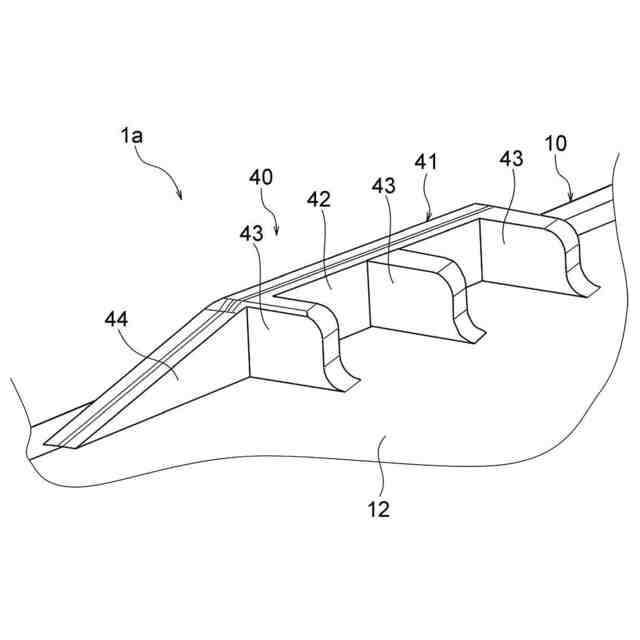

また、前記突出部は、前記本体部からの突出寸法を１つの方向に向けて漸減させる誘導形状を有することが好ましい。
【発明の効果】
【００１０】
本発明の樹脂成形品によれば、金型を用いて中空部を有する成形品を成形する工程において、金型を形成する部材同士の接触や金型を開いたときの成形品の落下という不具合の発生を防止すること、及びその不具合が発生するリスクを低減することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
