公開番号2025139924
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039015
出願日2024-03-13
発明の名称建具
出願人株式会社LIXIL
代理人個人,個人,個人
主分類E06B 3/26 20060101AFI20250919BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】断熱性能を確保しつつ、ガラス保持部の強度を向上させることができる建具を提供すること。
【解決手段】建具1は、見込み方向に厚さを有すると共に見付け方向に延びるガラス35,45と、ガラス35,45の見付け方向の端部を保持するガラス保持部31,32,33,34,41,42,43,44と、を備え、ガラス保持部は、ガラス保持本体部311,321,331,341,411,421,431,441と、ガラス保持本体部311,321,331,341に設けられ繊維強化プラスチックにより構成される繊維強化芯材313,323,333,343,413,423,433,443と、を有し、繊維強化芯材343は、見込み方向に沿って延びる第1部分3431と、第1部分3431から見付け方向に沿って延びる第2部分3432,3433,3433a,3434と、を有する。
【選択図】図7
特許請求の範囲【請求項１】
見込み方向に厚さを有すると共に見付け方向に延びるガラスと、
前記ガラスの見付け方向の端部を保持するガラス保持部と、を備え、
前記ガラス保持部は、ガラス保持本体部と、前記ガラス保持本体部に設けられ繊維強化プラスチックにより構成される繊維強化芯材と、を有し、
前記繊維強化芯材は、見込み方向に沿って延びる第１部分と、前記第１部分から見付け方向に沿って延びる第２部分と、を有する、建具。
続きを表示（約 740 文字）【請求項２】
前記第２部分は、前記ガラスの厚さ方向の中心位置に対して見込み方向において異なる距離の位置に複数設けられる、請求項１に記載の建具。
【請求項３】
前記繊維強化芯材は、前記ガラスの見付け方向の端部を覆うように設けられる、請求項１又は２に記載の建具。
【請求項４】
前記繊維強化芯材は、前記第１部分と一対の前記第２部分とによりＵ字状に形成され前記ガラスの見付け方向の端部を覆うＵ字部分を有する、請求項３に記載の建具。
【請求項５】
前記繊維強化芯材は、前記ガラスの見付け方向の下端部に沿って配置される前記第１部分と、前記ガラスの厚さ方向において前記ガラスの見付け面よりも外側に延びる外側延出部と、を有する、請求項４に記載の建具。
【請求項６】
前記ガラスの見付け方向の下端部に設けられた前記繊維強化芯材の下方側において見込み方向に延びる補強部を有し、
前記補強部は、室外側補強部と、室内側補強部と、室外側補強部と室内側補強部との間に配置されるブリッジ材と、を有し、
前記ブリッジ材は、前記繊維強化芯材の下方に設けられる、請求項１又は２に記載の建具。
【請求項７】
前記ガラス保持本体部は、木材である、請求項１又は２に記載の建具。
【請求項８】
前記ガラス保持部は、前記ガラス保持本体部に固定される気密材配置部を有し、
前記気密材配置部は、金属製又は樹脂製である、請求項１又は２に記載の建具。
【請求項９】
前記繊維強化芯材は、アタッチメント部材を介して、前記ガラス保持本体部に取り付けられている、請求項１又は２に記載の建具。

発明の詳細な説明【技術分野】
【０００１】
本開示は、建具に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来、ガラスと、ガラスの端部を保持するガラス保持部と、を有する建具が知られている（例えば、特許文献１参照）。特許文献１に記載されるガラス保持部を構成する枠材は、枠材本体と、枠材本体の内部に配置される金属製の芯材と、を備えている。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－２４１２６６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の建具においては、ガラス保持部を構成する枠材本体の内部に金属製の芯材を配置することで、ガラス保持部の強度を確保している。しかしながら、枠材本体の内部に金属製の芯材を配置しているため、芯材が熱橋となり、断熱性能が低下する可能性がある。
【０００５】
本開示は、断熱性能を確保しつつ、ガラス保持部の強度を向上させることができる建具を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示は、見込み方向に厚さを有すると共に見付け方向に延びるガラスと、前記ガラスの見付け方向の端部を保持するガラス保持部と、を備え、前記ガラス保持部は、ガラス保持本体部と、前記ガラス保持本体部に設けられ繊維強化プラスチックにより構成される繊維強化芯材と、を有し、前記繊維強化芯材は、見込み方向に沿って延びる第１部分と、前記第１部分から見付け方向に沿って延びる第２部分と、を有する、建具に関する。
【図面の簡単な説明】
【０００７】

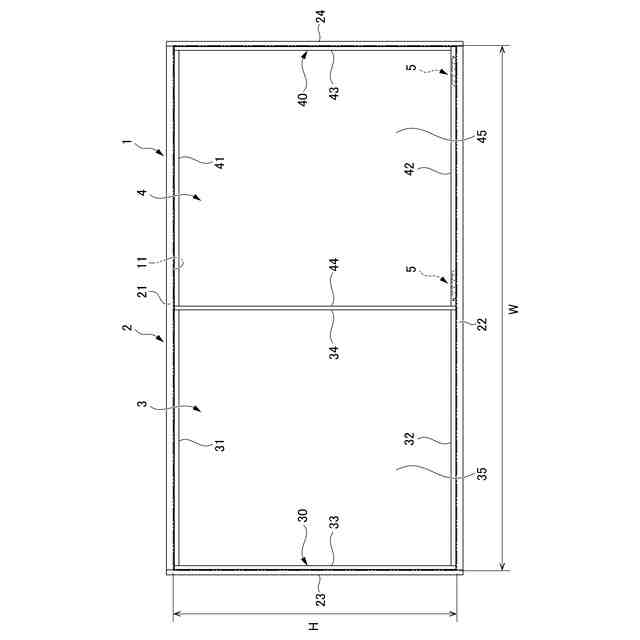

第１実施形態の建具を室外側から見た図である。

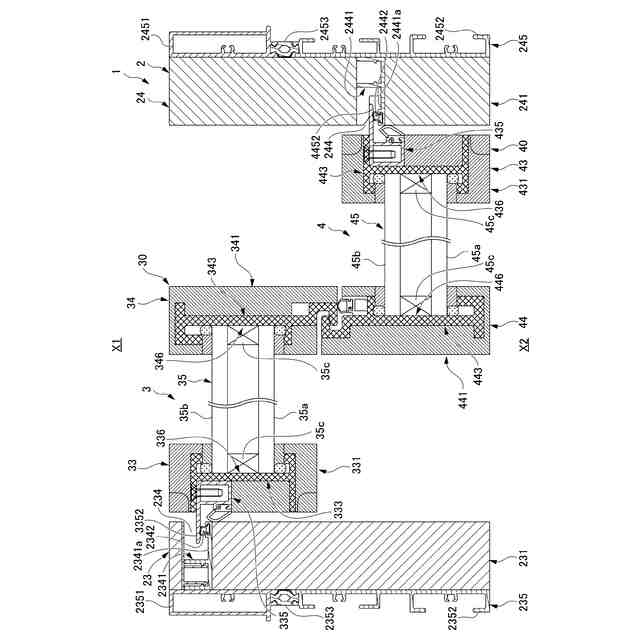

図１に示す第１実施形態の建具の横断面図である。

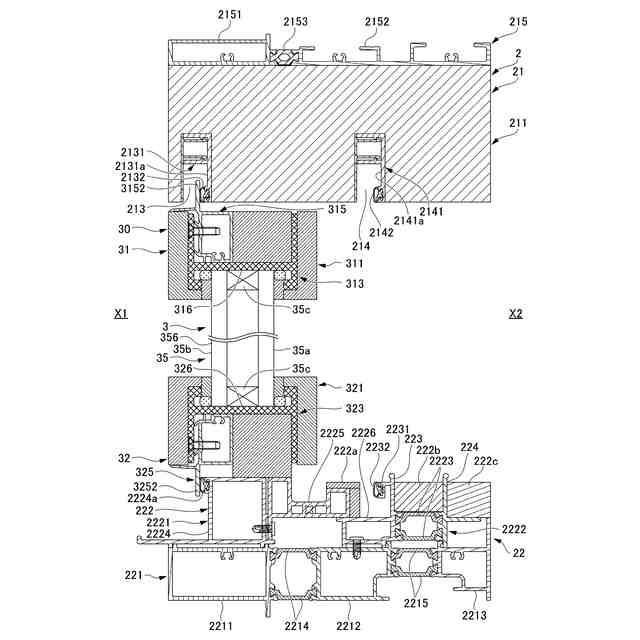

図１に示す第１実施形態の建具のＦＩＸ障子側の縦断面図である。

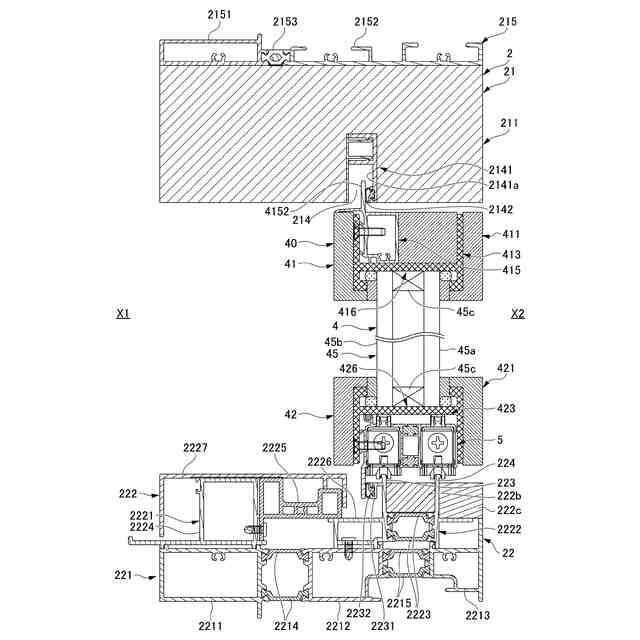

図１に示す第１実施形態の建具のスライド障子側の縦断面図である。

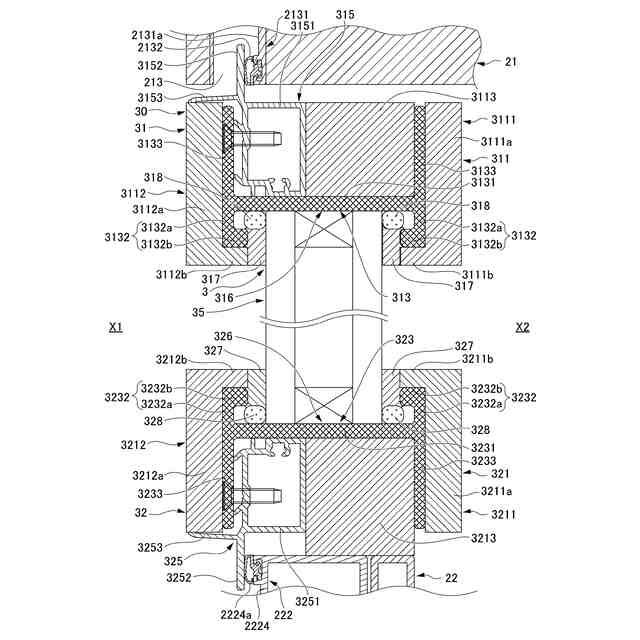

第１実施形態の建具のＦＩＸ障子の上部側及び下部側を拡大した縦断面図である。

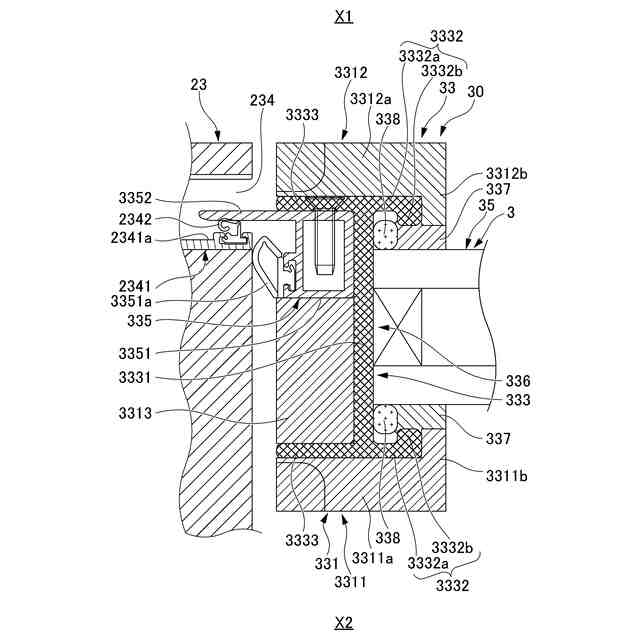

第１実施形態の建具のＦＩＸ障子の枠側縦框の部分を拡大した横断面図である。

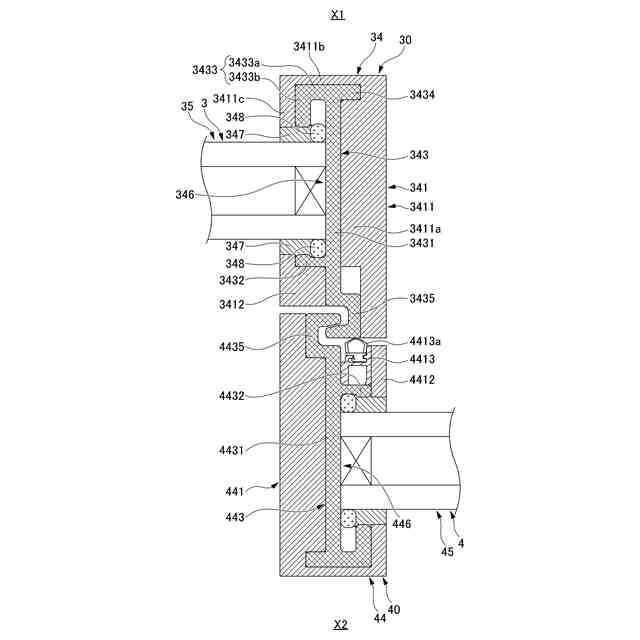

第１実施形態の建具のＦＩＸ障子の召し合わせ縦框とスライド障子の召し合わせ縦框とを拡大した図である。

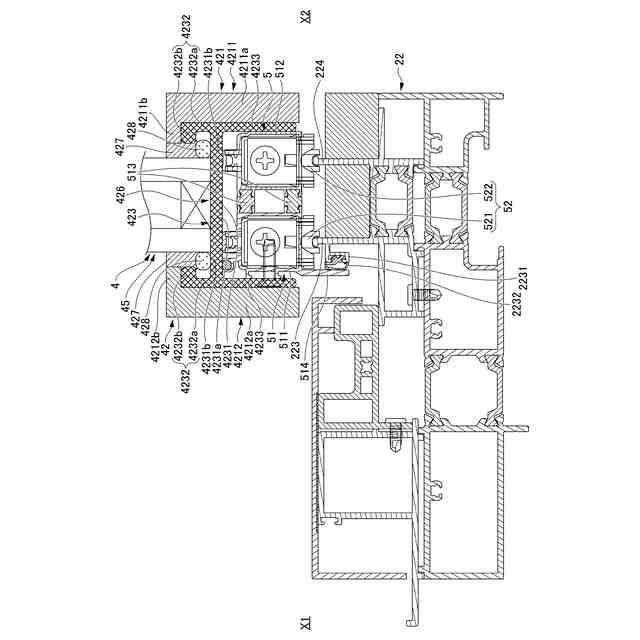

第１実施形態の建具のスライド障子の下部側を拡大した縦断面図である。

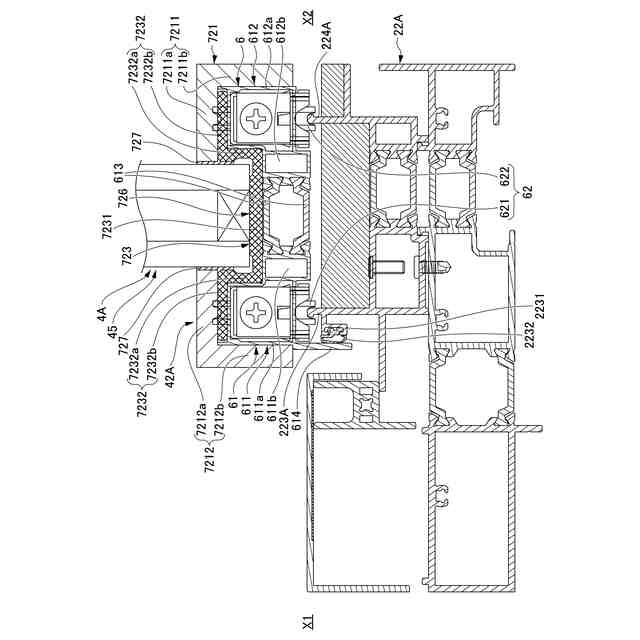

第２実施形態の建具のスライド障子の下部側を拡大した縦断面図である。
第３実施形態の建具のＦＩＸ障子の召し合わせ縦框とスライド障子の召し合わせ縦框との部分を拡大した横断面図である。
第４実施形態の建具のＦＩＸ障子の召し合わせ縦框とスライド障子の召し合わせ縦框との部分を拡大した横断面図である。
第５実施形態の建具のＦＩＸ障子の召し合わせ縦框とスライド障子の召し合わせ縦框との部分を拡大した横断面図である。
第６実施形態の建具のＦＩＸ障子の召し合わせ縦框とスライド障子の召し合わせ縦框との部分を拡大した横断面図である。
第７実施形態の建具のＦＩＸ障子の召し合わせ縦框とスライド障子の召し合わせ縦框とを拡大した図である。
第７実施形態の建具のスライド障子の下部側を拡大した縦断面図である。
第８実施形態の建具を室外側から見た図である。
図１６に示す第８実施形態の建具の横断面である。
図１６に示す第８実施形態の建具の縦断面図である。
【発明を実施するための形態】
【０００８】
以下、本開示の実施形態について、図面を参照しながら詳しく説明する。なお、本明細書において、「見込み方向」とは、建具における室内外方向に沿う方向である。「見付け方向」とは、建具におけるガラス（面材）の面方向に沿う方向であり、見込み方向に対して直交する方向である。「見付け面」は、建具における室外側及び室内側に面するそれぞれの面を意味し、「見込み面」は、建具において室内外方向に延びる面を意味する。図面において、建具の室外側を「室外側Ｘ１」とし、建具の室内側を「室内側Ｘ２」とする。建具を正面視したときの横方向を「左右」とする。
【０００９】
第１実施形態に示す建具１は、図１～図４に示すように、建物躯体の開口部１１（図１参照）に取り付けられた枠体２と、枠体２内の左右方向の一方側（図１及び図２の左側）において室外側Ｘ１に配置されるＦＩＸ障子３（障子）と、枠体２内の左右方向の他方側（図１及び図２の右側）において室内側Ｘ２に配置されるスライド障子４（障子）との２枚の障子をそれぞれ納めることによって構成される。ＦＩＸ障子３は、枠体２内の左右方向の一方側（図１及び図２の左側）に固定されており、嵌め殺し障子ともいう。スライド障子４は、閉位置に位置する場合には、枠体２内の左右方向の他方側（図１及び図２の右側）に配置されており、枠体２内を左右方向（横方向）にスライド移動可能である。
【００１０】
本実施形態の建具１は、建物躯体の開口部１１に配置される建具である。本実施形態においては、開口部１１は、大開口に形成されている。例えば、本実施形態においては、開口部１１が大開口であるとは、開口の高さＨが２５００ｍｍ以上である場合の開口を想定している。本実施形態の開口部１１は、例えば、高さＨが３５００ｍｍ程度で、横幅Ｗが５０００ｍｍ程度の開口の大きさで形成されている。スライド障子４は、例えば、高さＨが３５００ｍｍで、横幅Ｗが２５００ｍｍで構成されている。
（【００１１】以降は省略されています）
