公開番号2025140243
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039504
出願日2024-03-13
発明の名称型枠製造装置のフレーム
出願人個人
代理人個人
主分類B23P 21/00 20060101AFI20250919BHJP(工作機械;他に分類されない金属加工)
要約【課題】型枠製造装置を用いて型枠を製造する際に、セパレータの取り付けまでを行うことができる手段を提供する。

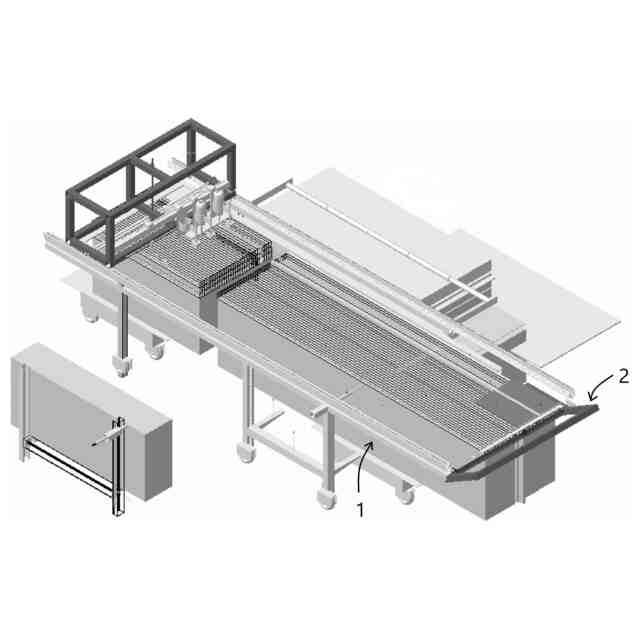

【解決手段】固定された基礎フレーム1と、該基礎フレーム1とスライド自在に組み合わせられ、引き出し位置で回転可能なスライド回転フレーム2とからなり、基礎フレーム1の基礎長手部材11の上面側に、スライド回転フレーム2の回転長手部材21がスライド自在に接触することで、基礎フレーム1に対してスライド回転フレーム2がスライド可能となり、スライド可能箇所の末端位置である引き出し位置において、端部横断部材23側が下側に下がるように回転することで、スライド回転フレーム2の他端側が上方に回転して跳ね上がり、セパレータの取り付けが可能となる。
【選択図】図1
特許請求の範囲【請求項１】
基礎フレームと、
該基礎フレームとスライド自在に組み合わせられ、引き出し位置で回転可能なスライド回転フレームとからなることを特徴とする、型枠製造装置のフレーム。
続きを表示（約 360 文字）【請求項２】
部材同士の接触箇所が固定されて一体化した基礎フレームと、
該基礎フレームとスライド自在に組み合わせられ、引き出し位置で回転可能なスライド回転フレームとからなり、

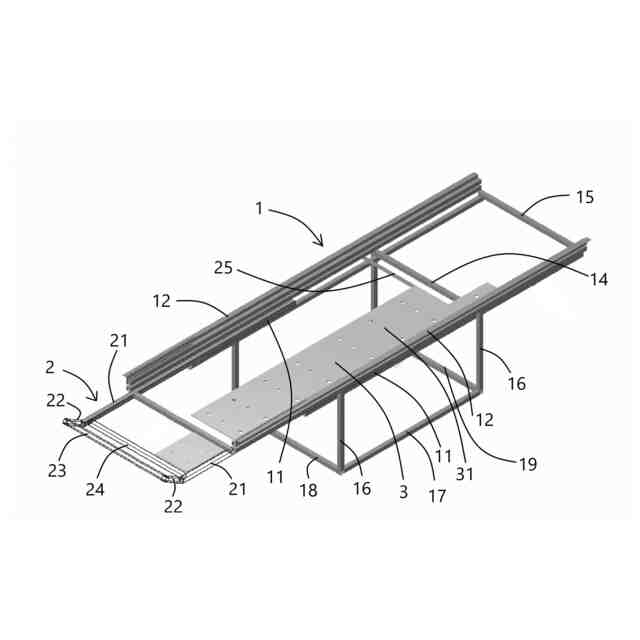

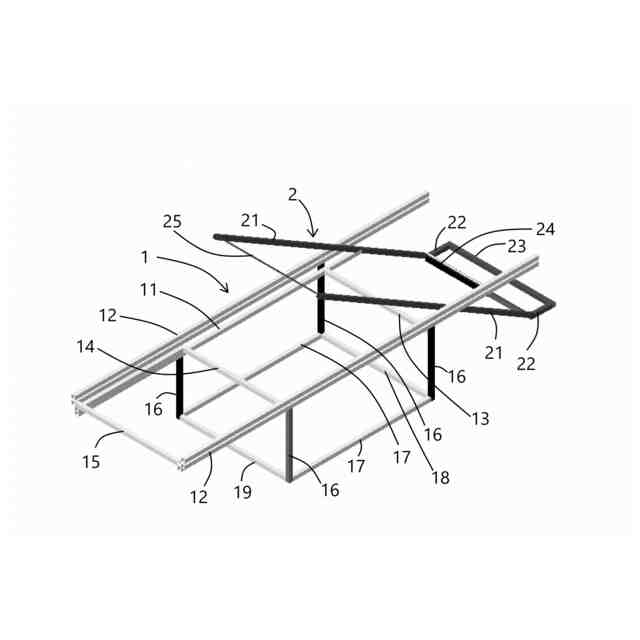

前記基礎フレームが、両側に各々位置する基礎長手部材と、該基礎長手部材より外側で上方に各々位置する基礎側面部材とを有し、
前記スライド回転フレームが、基礎長手部材上をスライド自在に組み合う回転長手部材と、該回転長手部材の端部に鈍角を形成するように取り付けられた端部傾斜部材とを有することを特徴とする、型枠製造装置のフレーム。
【請求項３】
前記基礎フレームの基礎長手部材の上面側に、スライド回転フレームの回転長手部材がスライド自在に接触することを特徴とする、請求項２に記載の型枠製造装置のフレーム。

発明の詳細な説明【技術分野】
【０００１】
本発明は型枠製造装置のフレームに関し、詳細には、建築現場で使用するコンクリート打設用の型枠を製造する打設枠製造装置のフレームに関する。
続きを表示（約 950 文字）【背景技術】
【０００２】
従来の型枠製造装置として、特開平５－１４６９２６号公報に記載の装置が知られている。
【０００３】
該装置は、型枠データに基づいて、自動的に、合板、縦桟木、及び横桟木を切断して釘打ちし、その後セパレータの取付孔を穿設及び配置番号を印字するものである。
【０００４】
詳細は、制御装置で型枠データを型枠を構成する各部材を加工するための加工データに変換し、この加工データに基づいて型枠製造装置が制御されており、桟木供給装置１０が、桟木２６を所定の寸法に切断し、移動台座１２の上に組付け、移動台座１２を合板加工装置１６まで移動し、合板供給装置１４が、適切な大きさの合板４０を選別して切断ヤード５８の上まで搬送する。
【０００５】
そして、合板加工装置１６が、合板４０を所定の形状に切断加工し、移動台座１２に組付けられた桟木の上に載置し、次に、移動台座１２を釘打ち装置１８まで移動させ、桟木２６と合板４０を固定することで、所定の部位に使用される型枠１４０の製造を完了するものである。
【０００６】
ここで、移動台座１２は、２本で一組となる直線状のレール部材によるフレームを移動する。
【先行技術文献】
【特許文献】
【０００７】
特開平５－１４６９２６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
従来の２本で一組となる直線状のレール部材によるフレームが組み込まれた型枠製造装置は、セパレータの取付孔を穿設及び配置番号を印字するものであるが、セパレータの取り付け自体は、現場で行う必要があった。
【０００９】
現場でのセパレータの取り付けは、原則として二人の作業員が、一人が型枠を浮かせた状態を保持しつつ、もう一人が多数の取付孔の各々に取り付け作業を行う必要があるので、非常に手間がかかるものであった。
【００１０】
現在、建設業界は人手不足で、特に、型枠を扱う作業員の人手不足が深刻な問題であり、作業員の手間の軽減が大きな課題となっている。
（【００１１】以降は省略されています）
