特許ウォッチ

公開番号2025141714
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024041777
出願日2024-03-16
発明の名称集塵装置、集塵方法、切削装置、および切削方法
出願人久保工業株式会社
代理人個人
主分類B28D 7/02 20060101AFI20250919BHJP(セメント,粘土,または石材の加工)
要約【課題】穿孔作業時に発生する切粉や粉塵の飛散を、確実かつ安全に防止することができ、さらに様々な長さのビットに対応できる集塵装置、集塵方法、切削装置、および切削方法を提供することを目的とする。

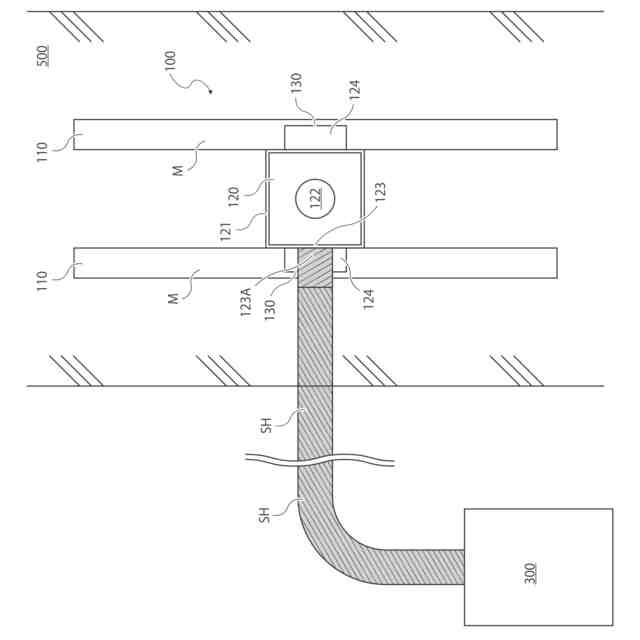

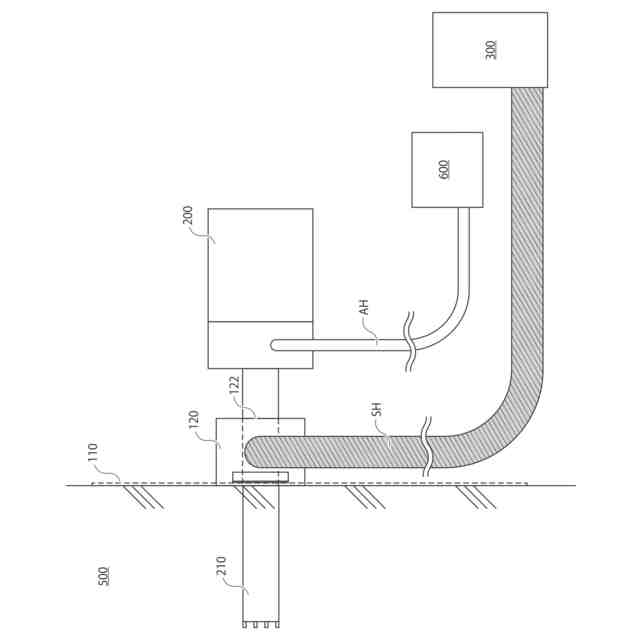

【解決手段】壁体500に形成する凹部の中心軸を挟んで対向する位置に一対の台座部材110が配置され、切削工具210が壁体500を切削する側の面が開口された開口部と、壁体500の切削が可能に切削工具210を挿通させる挿通孔122と、粉塵を吸引するための吸引装置に接続された吸引ホースが接続される吸引孔123と、を具備するカバー部120が箱体からなり、開口部を閉口するようにして、壁体500に配置された台座部材110とカバー部120とを吸着手段130が吸着させる。
【選択図】図1
特許請求の範囲【請求項１】
棒状の切削工具が被削物を切削することで凹部を形成する際に発生する粉塵を集塵する集塵装置において、
形成する凹部を挟んで前記被削物に取り付けられる一対の平板状の台座部材と、

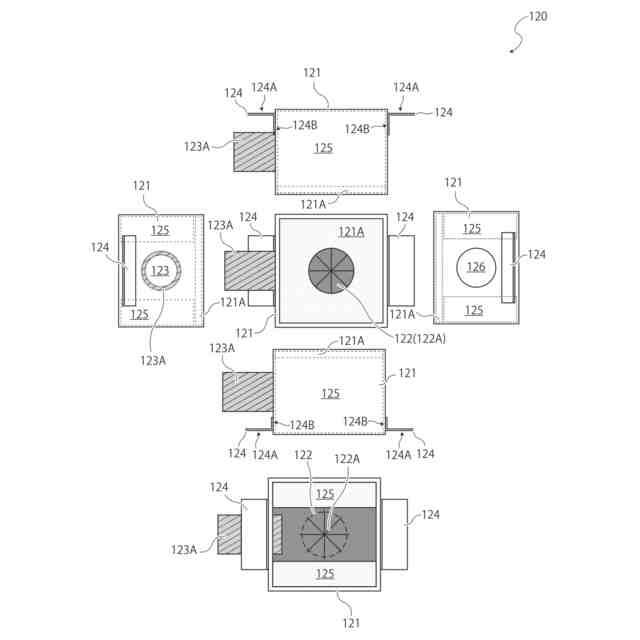

少なくとも一面が開口された箱状体であって、前記被削物の切削が可能に前記切削工具を挿通させる挿通孔と、粉塵を吸引するための吸引装置に吸引ホースを介して接続される吸引孔と、を具備するカバー部と、
前記開口された一面が前記被削物に向けられた前記カバー部と、前記台座部材と、を吸着させる吸着手段と、
を備えることを特徴とする集塵装置。
続きを表示（約 740 文字）【請求項２】
前記台座部材は、
金属製板材であって、
前記吸着手段は、
磁性体Ｍを介して吸着させること、
を特徴とする請求項１記載の集塵装置。
【請求項３】
前記磁性体Ｍは、
前記金属製板材の上層に配置されていること、
を特徴とする請求項２記載の集塵装置。
【請求項４】

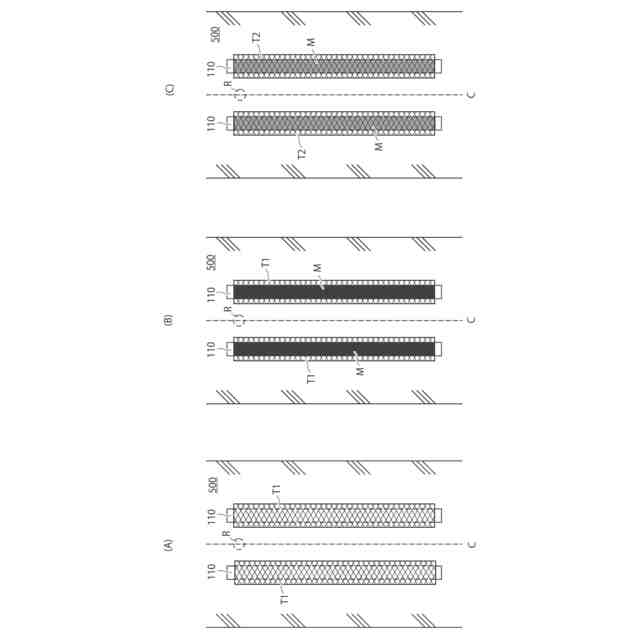

前記金属製板材と前記磁性体Ｍとの間に設けられた介在層、
を備えることを特徴とする請求項２記載の集塵装置。
【請求項５】
前記介在層は、
滑り特性を有する一方面の裏側に粘着剤が塗布されたテープ材であること、
を特徴とする請求項４記載の集塵装置。
【請求項６】
前記テープ材は、
養生テープであること、
を特徴とする請求項５記載の集塵装置。
【請求項７】
前記挿通孔は、
前記切削工具の非挿通時に前記挿通孔を閉じる開閉弁、
を備えることを特徴とする請求項１記載の集塵装置。
【請求項８】
前記開閉弁は、
中央部から放射状に切り込まれたスリットを備える樹脂製シート材であること、
を特徴とする請求項７記載の集塵装置。
【請求項９】
前記カバー部は、
前記挿通孔から挿入された前記切削工具を、切削方向に誘導するガイド部、
を備えることを特徴とする請求項１記載の集塵装置。
【請求項１０】
前記カバー部は、
外気を内部に取り入れるための通気孔、
を備えることを特徴とする請求項１記載の集塵装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、集塵装置、集塵方法、切削装置、および切削方法に関し、特に棒状の切削工具が被削物を切削することで凹部を形成する際に発生する粉塵を集塵する集塵装置、集塵方法、切削装置、および切削方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来から、コンクリート製の壁や床に孔を開けるための工具として、コアドリルが知られている。コアドリルは、たとえば円筒状のダイヤモンドの刃先を具備したビットを装着し、ビットをコアドリルが高速回転させることでコンクリート製の壁や床を掘削して穿孔する。
【０００３】
コアドリルでコンクリート製の壁や床を穿孔すると、ビットがコンクリートを掘削することにより、掘削されたコンクリートの切粉や粉塵が発生してしまう。作業者の作業環境保全だけでなく、近隣住民や通行人の生活環境保全の観点から、切粉や粉塵の飛散は最小限に留めなくてはならない。
【０００４】
そこで、コアドリルの先端部に蛇腹状の集塵カバーを取り付け、コアドリルの先端部に取り付けられるビットを包囲することで、切粉や粉塵の飛散を防止することができる電動工具が開示されている（たとえば、特許文献１参照）。
【０００５】

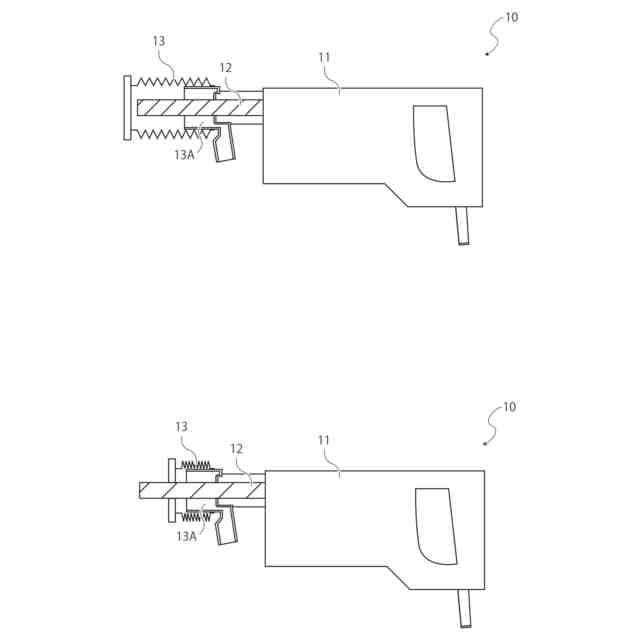

図６は、特許文献１で開示された電動工具および集塵装置を示す図である。
図６に示すように、特許文献１で開示された電動工具１０は、電動工具本体１１、ビット１２、および集塵カバー１３を備えている。
【０００６】
柔軟性を備えた材料からなる蛇腹状に形成された円筒状の集塵カバー１３は、その全長を伸縮することが可能となっており、ビット１２と集塵カバー１３の内周面との間に一定の空間を保つようにしてビット１２を包囲している。
また、集塵カバー１３の基端部側が電動工具本体１１に接続され、集塵カバー１３の先端部側を穿孔対象となる壁面部等に当接することで、穿孔作業時に発生する切粉や粉塵を集塵カバー１３内部に留めることができる。
【０００７】
さらに集塵カバー１３の内部には、集塵カバー１３を伸長させるコイル部材を備えており、コイル部材が伸長することで集塵カバー１３の先端部が穿孔対象となる壁面部等に当接する構造となっている。
【０００８】
また集塵カバー１３の基端部側には、電動工具本体１１に接続される円筒状のガイド部１３Ａが設けられており、ビット１２と集塵カバー１３の内周面との間に一定の空間を保つようにして、ガイド部１３Ａが集塵カバー１３の内側に進入する構造となっている。
【０００９】
作業者は、電動工具本体１１を一方の手で支持し、ガイド部１３Ａの外周面に沿って集塵カバー１３を他方の手で縮めることで、ビット１２の先端が集塵カバー１３から露出される。これにより作業者は、集塵カバー１３から露出されたビット１２の先端を穿孔位置に合わせることができる。
【００１０】
また集塵カバー１３から露出されたビット１２の先端を穿孔位置に合わせた状態で、ガイド部１３Ａの外周面に沿って他方の手で縮めていた集塵カバー１３を緩めることで、集塵カバー１３内部のコイル部材が伸長して集塵カバー１３の先端部が穿孔対象となる壁面部等に当接する。これにより穿孔位置は、集塵カバー１３と電動工具本体１１とによって包囲されるので、穿孔作業時に発生する切粉や粉塵の飛散を防止している。
（【００１１】以降は省略されています）
