公開番号2025125549
公報種別公開特許公報(A)
公開日2025-08-27
出願番号2025022856
出願日2025-02-14
発明の名称構造物の製造方法
出願人セレンディクス株式会社
代理人個人,個人
主分類B28B 1/30 20060101AFI20250820BHJP(セメント,粘土,または石材の加工)
要約【課題】様々な用途に応じた構造物を製造することが可能な、構造物の製造方法を提供すること。
【解決手段】構造物の製造方法は、デジタルデータに基づいて3Dプリンタのヘッダから出力されるコンクリート、モルタル又はセラミックの材料を上方向に積層させることで製造される躯体110の壁数を、3Dプリンタ構造物100、200及び300等の用途に応じて1以上の壁数に決定する躯体壁数決定ステップS1と、決定された壁数となる躯体の製造を構造物に必要な分だけ少なくとも行う躯体製造ステップS2と、製造された躯体を所定の場所で組み立てて所望の形状の構造物にする躯体組立ステップS3と、を含む。
【選択図】図1
特許請求の範囲【請求項１】
デジタルデータに基づいて３Ｄプリンタのヘッダから出力されるコンクリート、モルタル又はセラミックの材料を上方向に積層させることで製造される躯体の壁数を、構造物の用途に応じて１以上の壁数に決定する躯体壁数決定ステップと、
決定された前記壁数となる前記躯体の製造を前記構造物に必要な分だけ少なくとも行う躯体製造ステップと、
製造された前記躯体を所定の場所で組み立てて所望の形状の前記構造物にする躯体組立ステップと、
を含む構造物の製造方法。
続きを表示（約 690 文字）【請求項２】
前記壁数が３以上となるよう製造される前記躯体は、
前記構造物の一番内側に配置される第１壁と、
当該第１壁の外側に配置される第２壁と、
前記上方向の垂直軸周りに配置されて当該第１壁及び第２壁を部分的に繋ぐ複数のリブと、
当該複数のリブに相当するものが形成されずに当該第２壁の外側に配置される第３壁と、
を含む請求項１に記載の構造物の製造方法。
【請求項３】
前記躯体は、前記第１壁から前記第３壁までの壁厚が少なくとも３０ｃｍに製造される、
請求項２に記載の構造物の製造方法。
【請求項４】
前記躯体は、前記第２壁と前記第３壁との間隔よりも大きな間隔で当該第３壁の外側に配置される第４壁をさらに含む、
請求項３に記載の構造物の製造方法。
【請求項５】
前記デジタルデータは、前記構造物に対する３Ｄ構造物データの他に、破損した躯体のスキャンデータも含む、
請求項１に記載の構造物の製造方法。
【請求項６】
前記材料は、ガラス繊維が混ぜられたものが用いられる、
請求項１に記載の構造物の製造方法。
【請求項７】
前記構造物の前記用途の選択肢として、少なくとも防災対応と防爆対応とが含まれる、
請求項１に記載の構造物の製造方法。
【請求項８】
前記構造物を、所定間隔確保した状態又は規則的配列状態で複数配置する構造物複数配置ステップ
をさらに含む請求項１に記載の構造物の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、構造物の製造方法に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来の建築物、特に家（住宅）については、施工会社が自社保有の３Ｄプリンタ（例えば特許文献１参照）でその製造を行っている。
従来技術の３Ｄプリンタは、施工現場において自社保有の３Ｄプリンタのヘッダから出力される材料（例えばコンクリート）を垂直に積層させるようにして住宅を製造する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１２８０７３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１の技術を含めた従来の技術では、３Ｄプリンタを用いての製造が建築物（住宅）に限ったものである。そのため、例えば防災や防爆等の様々な用途に応じた構造物に関する製造方法としては提供されていないという状況である。
【０００５】
本発明は、このような状況に鑑みてなされたものであり、様々な用途に応じた構造物を製造することが可能な、構造物の製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本発明の一態様の構造物の製造方法は、
デジタルデータに基づいて３Ｄプリンタのヘッダから出力されるコンクリート、モルタル又はセラミックの材料を上方向に積層させることで製造される躯体の壁数を、構造物の用途に応じて１以上の壁数に決定する躯体壁数決定ステップと、
決定された前記壁数となる前記躯体の製造を前記構造物に必要な分だけ少なくとも行う躯体製造ステップと、
製造された前記躯体を所定の場所で組み立てて所望の形状の前記構造物にする躯体組立ステップと、
を含む。
【発明の効果】
【０００７】
本発明によれば、様々な用途に応じた構造物を製造することができる。
【図面の簡単な説明】
【０００８】
本発明の構造物の製造方法の一実施形態について説明する図である。

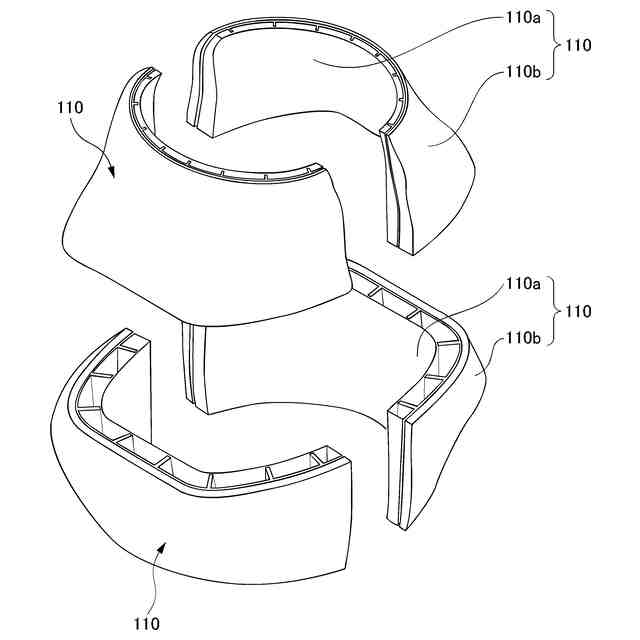

図１の躯体壁数決定ステップ及び躯体製造ステップについて説明する図である。

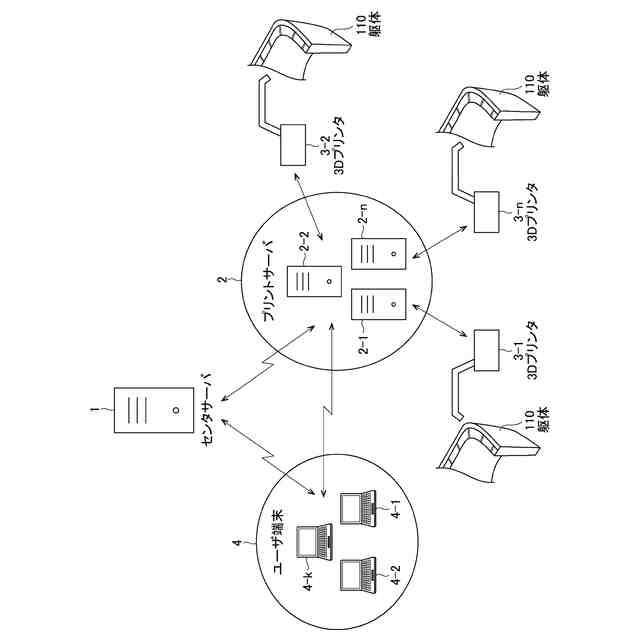

図２のセンタサーバを含む情報処理システムの構成の一例を示す図である。

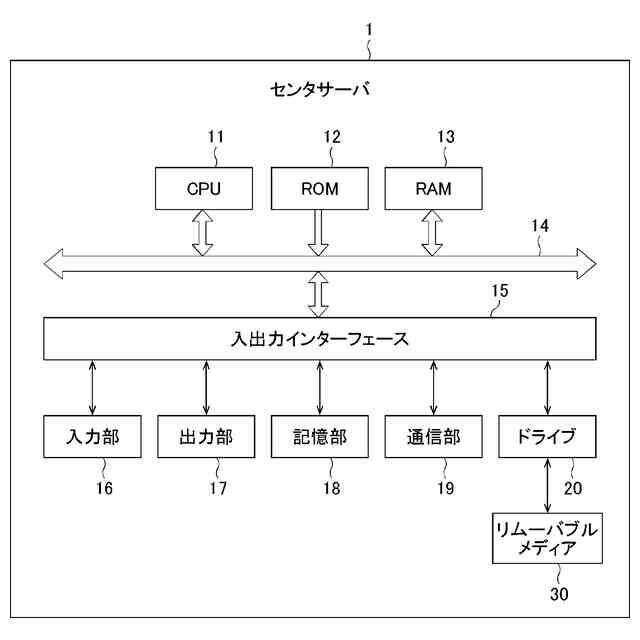

図３に示す情報処理システムのうち、センタサーバのハードウェア構成の一例を示すブロック図である。

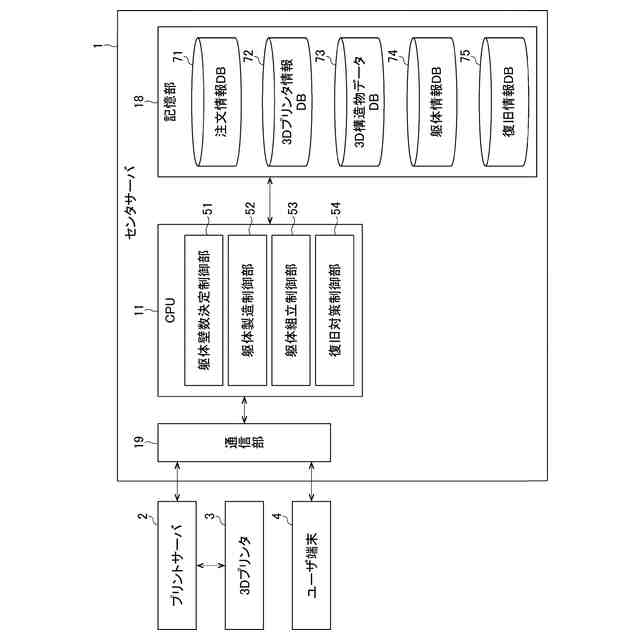

図３の情報処理システムにおける図４のセンタサーバの機能的構成の一例を示す機能ブロック図である。

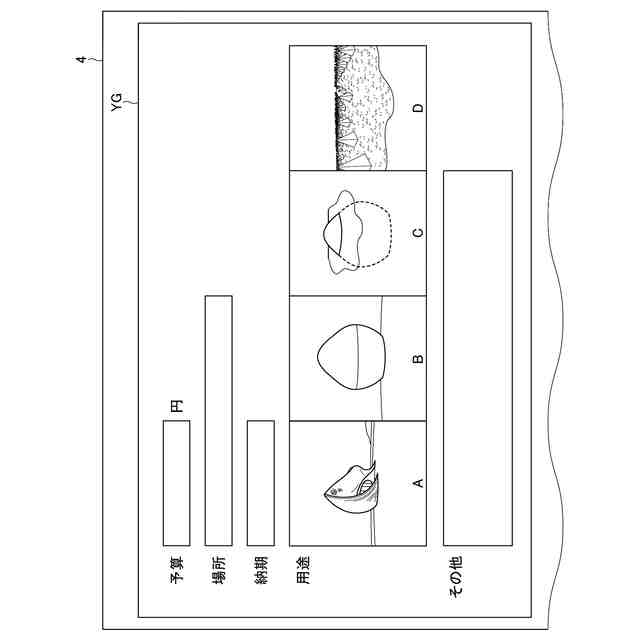

図３の情報処理システムにおけるユーザ端末に表示される表示画面により注文情報が入力される一例について示す図である。
図６の表示画面により入力された注文情報に基づく事例であって構造物の用途に応じた壁数の躯体が製造される流れの一例について示す図である。

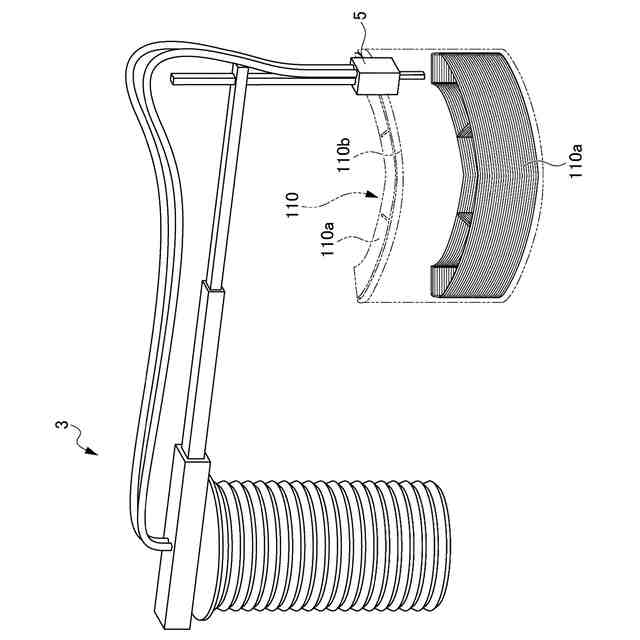

図１の躯体製造ステップにおける、３Ｄプリンタを用いた躯体の製造（構造物の用途に応じた壁数の印刷）について示す図である。
構造物の用途に応じた壁数が４の場合の躯体の一例について示す図である。
図９の躯体の一部を拡大した図である。
構造物の用途に応じた壁数が３の場合の躯体の一例について示す図である。
図１の躯体製造ステップにおける、角度を持たせた躯体（例えば屋根）の製造（印刷）の一例について示す図である。
図１の躯体製造ステップについて示す図であり、（ａ）は材料出力用のノズル及び塗装用のノズルを備えた３Ｄプリンタのヘッダについて示す図、（ｂ）は塗料を混ぜた材料について示す図、（ｃ）は製造された躯体を塗料のプール槽に浸すことについて示す図である。
地面に埋設される３Ｄプリンタ構造物（シェルター）の第１の例について示す図である。
地面に埋設される３Ｄプリンタ構造物（シェルター）の第２の例について示す図である。
３Ｄプリンタ構造物における破損した躯体を復旧させる一例について示す図である。
３Ｄプリンタ構造物の配置の一例について示す図である。
３Ｄプリンタ構造物の用途が障害物となる場合の一例について示す図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態について、図面を用いて説明する。

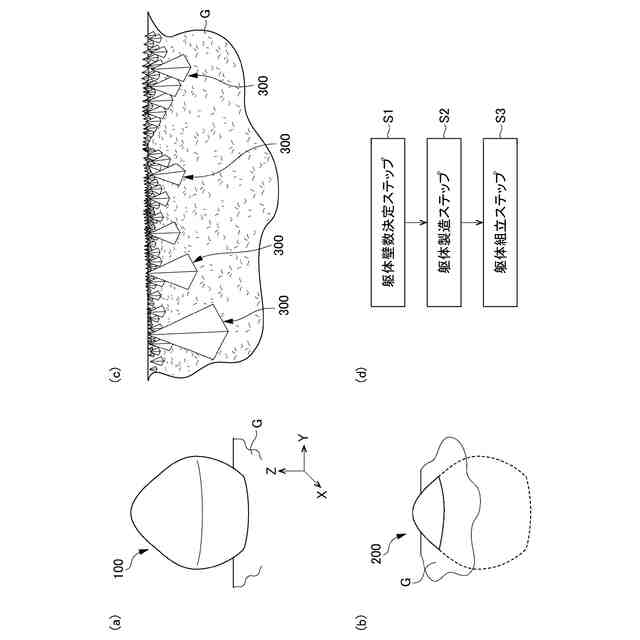

図１は、本発明の構造物の製造方法の一実施形態について説明する図である。
【００１０】
図１において、ここでは３Ｄプリント積層造形工法により製造された構造物を「３Ｄプリンタ構造物」と呼ぶ。この３Ｄプリンタ構造物としては、地面Ｇの上に配置される１又は複数の３Ｄプリンタ構造物１００（図１（ａ）参照）、地面Ｇに一部又は全部が埋設される１又は複数の３Ｄプリンタ構造物２００（図１（ｂ）参照）、及び、地面Ｇの上に配置される複数（十以上や百以上の多数を含む）の３Ｄプリンタ構造物３００（図１（ｃ）参照）が挙げられる。
（【００１１】以降は省略されています）
