公開番号2025115478
公報種別公開特許公報(A)
公開日2025-08-07
出願番号2024009949
出願日2024-01-26
発明の名称積層材成型方法
出願人株式会社大林組
代理人個人,個人
主分類B28B 1/30 20060101AFI20250731BHJP(セメント,粘土,または石材の加工)
要約【課題】布設条材が線材によって補強された層材を積層することにより積層材を成型する積層材成型方法について、条材を供給する条材供給口が線材によって閉塞されることのない積層材成型方法を提供する。
【解決手段】積層材成型方法は、粘土状の条材を布設方向に布設した布設条材11と布設条材11に埋設される線材12とを有する層材13を積層した積層材10を成型する。条材を布設面15に供給する条材供給口27と線材12を布設条材11に供給する線材供給口32とを布設方向に並べて、布設方向に延びるように線材12を布設条材11に埋設する。
【選択図】図1
特許請求の範囲【請求項１】
粘土状の条材を布設方向に布設した布設条材と、前記布設条材に前記布設方向に延びるように埋設される線材と、を有する層材を積層した積層材を成型する積層材成型方法であって、前記条材を布設面に供給する条材供給口と前記線材を前記布設条材に供給する線材供給口とを前記布設方向に並べた
積層材成型方法。
続きを表示（約 460 文字）【請求項２】
前記条材供給口と前記線材供給口は、前記条材を鏝押さえする鏝に設けられている
請求項１に記載の積層材成型方法。
【請求項３】
前記線材供給口は、前記布設方向における前記条材供給口の後方に設けられて前記布設条材の上面に前記線材を供給する
請求項１または２に記載の積層材成型方法。
【請求項４】
前記線材供給口は、前記布設方向における前記条材供給口の前方に設けられて前記布設条材の内部へ前記線材を供給する
請求項１または２に記載の積層材成型方法。
【請求項５】
前記線材として、第１線材と第２線材とを含み、
前記線材供給口として、前記第１線材を供給する第１線材供給口と前記第２線材を供給する第２線材供給口とを含み、
前記第１線材供給口および前記第２線材供給口は、前記布設方向における前記条材供給口の前方において、前記布設条材の高さ方向で異なる位置に設けられている
請求項１または２に記載の積層材成型方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、粘土状の条材を布設した布設条材を線材で補強した層材を積層することにより積層材を成型する積層材成型方法に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来から、例えばモルタルなどの粘土状の硬化性材料を条材として布設した布設条材を積層することにより積層材を成型する積層材成型方法が知られている。こうした積層材成型方法として、特許文献１には、布設面に硬化性材料を供給する供給口を通じて可撓性の線材を供給することにより布設条材を補強する方法が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１８４２７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の方法では、条材の供給口が線材で閉塞されてしまうことがあった。
【課題を解決するための手段】
【０００５】
上記課題を解決する積層材成型方法は、粘土状の条材を布設方向に布設した布設条材と、前記布設条材に前記布設方向に延びるように埋設される線材と、を有する層材を積層した積層材を成型する積層材成型方法であって、前記条材を布設面に供給する条材供給口と前記線材を前記布設条材に供給する線材供給口とを前記布設方向に並べた。
【０００６】
上記構成によれば、条材供給口と線材供給口とが別々であるとともに布設方向に条材供給口と線材供給口とが並んでいることから、条材供給口に線材が詰まることを抑えつつ、布設方向に延びるように布設条材に線材を埋設することができる。
【０００７】

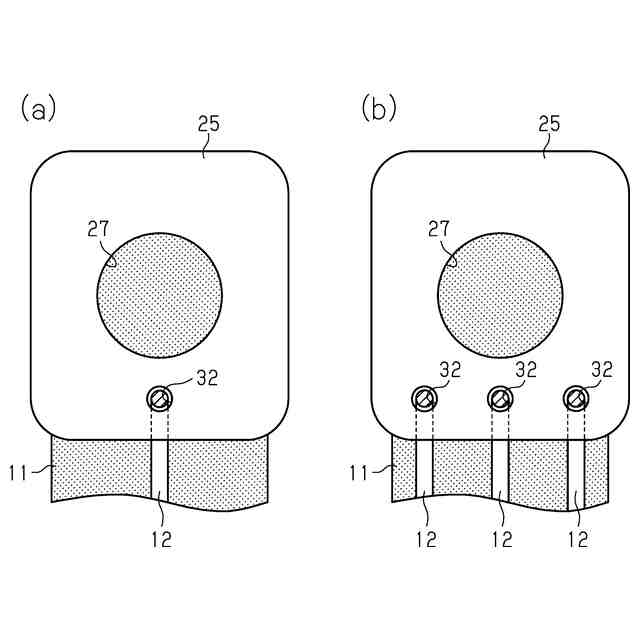

上記積層材成型方法において、前記条材供給口と前記線材供給口は、前記条材を鏝押さえする鏝に設けられていてもよい。
上記構成によれば、鏝によって均された布設条材に対して線材を埋設することができる。また、布設条材の幅方向における線材の埋設位置に関する自由度も向上する。
【０００８】
上記積層材成型方法において、前記線材供給口は、前記布設方向における前記条材供給口の後方に設けられて前記布設条材の上面に前記線材を供給してもよい。
上記構成によれば、線材供給口が条材供給口の後方に設けられていることで、布設条材の上面に線材を埋設することができる。
【０００９】
上記積層材成型方法において、前記線材供給口は、前記布設方向における前記条材供給口の前方に設けられて前記布設条材の内部へ前記線材を供給してもよい。
上記構成によれば、線材供給口が条材供給口の前方に設けられていることで、布設条材の内部に線材を埋設することができる。
【００１０】
上記積層材成型方法は、前記線材として、第１線材と第２線材とを含み、前記線材供給口として、前記第１線材を供給する第１線材供給口と前記第２線材を供給する第２線材供給口とを含み、前記第１線材供給口および前記第２線材供給口は、前記布設方向における前記条材供給口の前方において、前記布設条材の高さ方向で異なる位置に設けられていてもよい。
（【００１１】以降は省略されています）
