公開番号2025142891
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042493
出願日2024-03-18
発明の名称仮想化システム及び仮想化システムの制御方法
出願人株式会社日立製作所
代理人弁理士法人信友国際特許事務所
主分類G06F 11/07 20060101AFI20250924BHJP(計算;計数)
要約【課題】コンテナ型仮想化技術を用いた仮想化システムにおいて、アプリケーションで発生した異常への対応を迅速に行えるようにする。
【解決手段】本発明の一態様の仮想化システムが構築される制御サーバー100は、アプリ起動監視定義ファイルの記載内容に基づいて複数のアプリケーションApを起動させ、起動したアプリケーションApの異常終了時における対処を行うアプリケーション管理機構部12を備える。そして、アプリケーション管理機構部12は、アプリケーションApが実行されるアプリケーションコンテナ1の起動時にアプリケーションコンテナ1にマウントされ、アプリケーションコンテナ1のエントリポイントプロセスとして起動される。
【選択図】図1
特許請求の範囲【請求項１】
複数のアプリケーションの起動に関する設定、及び、前記アプリケーションの異常終了時に取るべき対処内容が記載されたアプリ起動監視定義ファイルと、
前記アプリ起動監視定義ファイルの記載内容に基づいて複数の前記アプリケーションを起動させ、起動した前記アプリケーションの終了を検知し、前記アプリケーションの異常終了時における対処を行うアプリケーション管理機構部と、を備え、
前記アプリケーション管理機構部は、前記アプリケーションが実行されるアプリケーションコンテナが起動されることにより前記アプリケーションコンテナにマウントされ、前記アプリケーションコンテナのエントリポイントプロセスとして起動される
仮想化システム。
続きを表示（約 1,200 文字）【請求項２】
複数の前記アプリケーションコンテナの監視を行う管理コンテナをさらに備え、
前記管理コンテナは、複数の前記アプリケーションコンテナを含むＰｏｄの起動時に前記Ｐｏｄにマウントされ、前記Ｐｏｄのエントリポイントプロセスとして起動される
請求項１に記載の仮想化システム。
【請求項３】
前記アプリケーションコンテナの異常終了時に取るべき対処内容が定義されたＰｏｄ定義ファイルをさらに備え、
前記管理コンテナは、前記Ｐｏｄ定義ファイルに定義された対処内容に基づいて、前記アプリケーションコンテナの異常終了時の対処を行う
請求項２に記載の仮想化システム。
【請求項４】
前記アプリケーション管理機構部は、前記アプリケーションの異常終了をイベントとして前記管理コンテナに出力し、
前記管理コンテナは、前記イベントに記載された内容に基づいて、前記Ｐｏｄ定義ファイルを参照して、前記アプリケーションコンテナの異常終了時の対処を行う
請求項３に記載の仮想化システム。
【請求項５】
前記管理コンテナの監視、及び、前記管理コンテナから送信される前記イベントに記載された内容に基づいて、前記イベントに対する対処を行うサービス実行管理基盤部をさらに備え、
前記管理コンテナは、前記アプリケーション管理機構部から入力された前記イベントを前記サービス実行管理基盤部に転送する
請求項４に記載の仮想化システム。
【請求項６】
前記アプリケーションコンテナ、前記管理コンテナ及び前記Ｐｏｄが実行されるコンテナホストにおける異常発生の有無を監視して、検出した異常の内容を前記イベントとして前記サービス実行管理基盤部に出力するイベント監視部をさらに備える
請求項５に記載の仮想化システム。
【請求項７】
前記イベントは、前記イベントの識別子、前記イベントの種別の情報、及び、前記イベントの内容を示す文字列を含む
請求項６に記載の仮想化システム。
【請求項８】
前記イベントは、前記イベントに対する対処の緊急度を示すイベントレベルの情報をさらに含み、
前記サービス実行管理基盤部は、高い前記イベントレベルが付与された前記イベントに対する対処を優先的に行う
請求項７に記載の仮想化システム。
【請求項９】
前記アプリケーション管理機構部は、前記アプリケーションコンテナにマウントされる前において、前記コンテナホスト上に実行ファイルとして実装される
請求項８に記載の仮想化システム。
【請求項１０】
前記管理コンテナは、前記Ｐｏｄにマウントされる前において、前記管理コンテナが起動するコンテナホスト上に実行ファイルとして実装される
請求項９に記載の仮想化システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、仮想化システム及び仮想化システムの制御方法に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
近年、複雑な要件を単一の（モノリシックな）アプリケーションで実現するのではなく、小さな機能ごとに独立した「マイクロサービス」の組み合わせによってシステムを実現する「マイクロサービスアーキテクチャ」が普及している。マイクロサービスアーキテクチャを採用することによって、マイクロサービス単位で新規機能の追加や変更が可能となるため、システムへの機能の追加や変更が容易に行えるようになる。したがって、マイクロサービスアーキテクチャを用いることにより、システムを段階的に拡張することも可能となる。
【０００３】
マイクロサービスアーキテクチャは、例えば、コンテナ型仮想化技術によって実現できる。コンテナは、仮想化技術によってホストＯＳ（Operating System）上に形成される独立した空間であるため、各独立空間において「マイクロサービス」として管理される各アプリケーションの実行環境を構築することができる。
【０００４】
コンテナを用いて構築されたシステムにおける異常（障害）は、ポーリング等の手法を用いて検知が可能である。例えば、特許文献１には、異常検知部を備えた仮想化システム障害分離装が記載されている。特許文献１に記載の異常検知部は、ポーリングによって所定のコマンドをワーカーノードのＰｏｄに送信し、コマンドに応じてＰｏｄから返信されてくる応答結果により正常か異常かを判断する。
【先行技術文献】
【特許文献】
【０００５】
国際公開第２０２３／２７５９８５号
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、コンテナの技術を用いて仮想化されるシステムが、例えば産業インフラストラクチャ等における制御システムである場合、ポーリングによる異常検知手法では、異常検知に求められる要件が満たされない場合がある。産業インフラストラクチャ等において稼働する制御システムにおいては、異常の発生を即時に検知し、該異常への対策を迅速に行うことにより、利用者の安全を確保することが求められるためである。しかし、特許文献１には、ポーリング以外の異常検知手法については記載されていない。
【０００７】
本発明は、上記の状況を考慮してなされたものであり、本発明の目的は、コンテナ型仮想化技術を用いた仮想化システムにおいて、アプリケーションで発生した異常への対応を迅速に行えるようにすることにある。
【課題を解決するための手段】
【０００８】
本発明の一態様に係る仮想化システムは、複数のアプリケーションの起動に関する設定、及び、アプリケーションの異常終了時に取るべき対処内容が記載されたアプリ起動監視定義ファイルと、アプリ起動監視定義ファイルの記載内容に基づいて複数のアプリケーションを起動させ、起動したアプリケーションの終了を検知し、アプリケーションの異常終了時における対処を行うアプリケーション管理機構部と、を備える。そして、アプリケーション管理機構部は、アプリケーションが実行されるアプリケーションコンテナが起動されることによりアプリケーションコンテナにマウントされ、アプリケーションコンテナのエントリポイントプロセスとして起動される。
【発明の効果】
【０００９】
本発明の少なくとも一態様によれば、コンテナ型仮想化技術を用いた仮想化システムにおいて、アプリケーションにおいて発生した異常への対応を迅速に行えるようになる。
上記した以外の課題、構成及び効果は、以下の実施形態の説明により明らかにされる。
【図面の簡単な説明】
【００１０】
本発明の一実施形態に係る制御サーバーの機能構成例を示すブロック図である。
本発明の一実施形態に係る制御サーバーのハードウェア構成例を示すブロック図である。

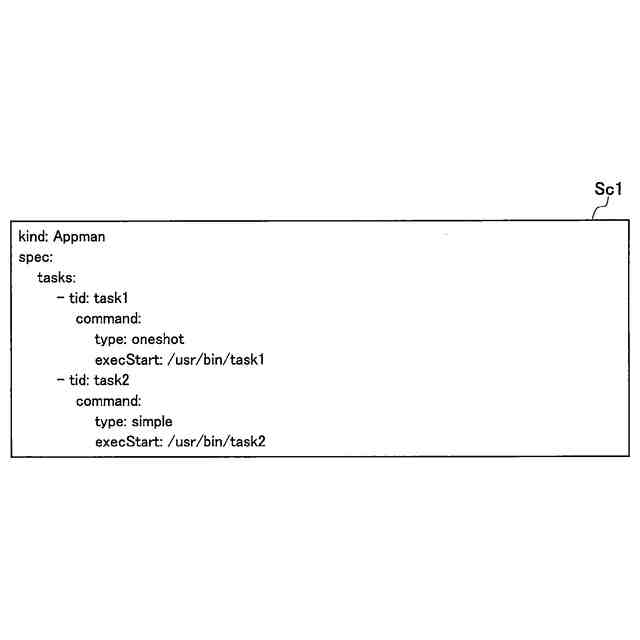

本発明の一実施形態に係るアプリ起動監視定義ファイルにおけるアプリケーション起動順の設定が行われる設定画面の表示例を示す図である。
本発明の一実施形態に係るアプリ起動監視定義ファイルにおけるＦＢポリシーの設定が行われる設定画面の表示例を示す図である。

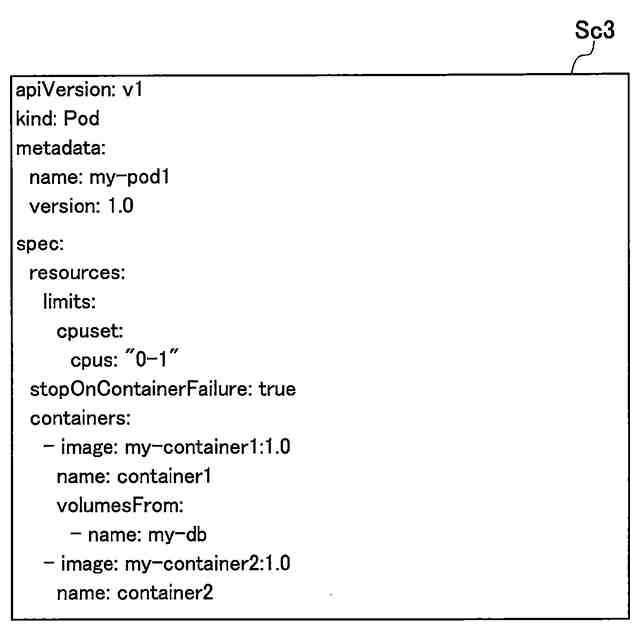

本発明の一実施形態に係るＰｏｄ定義ファイルの設定が行われる設定画面の表示例を示す図である。

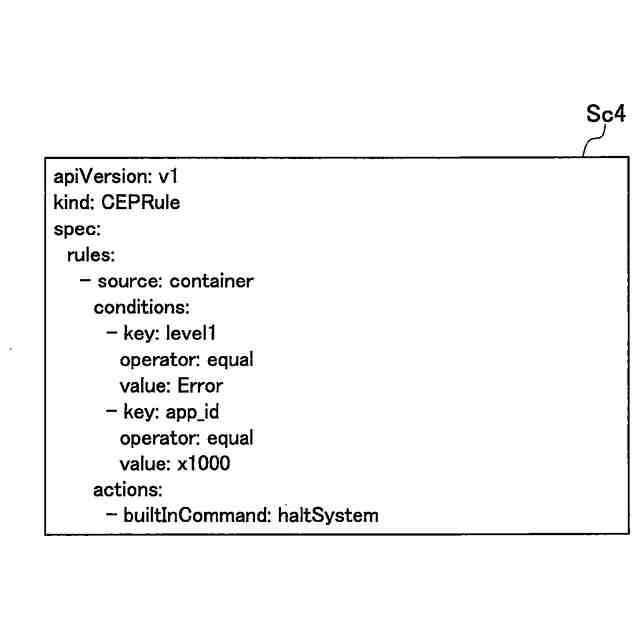

本発明の一実施形態に係るイベントハンドリングルールの設定が行われる設定画面の表示例を示す図である。

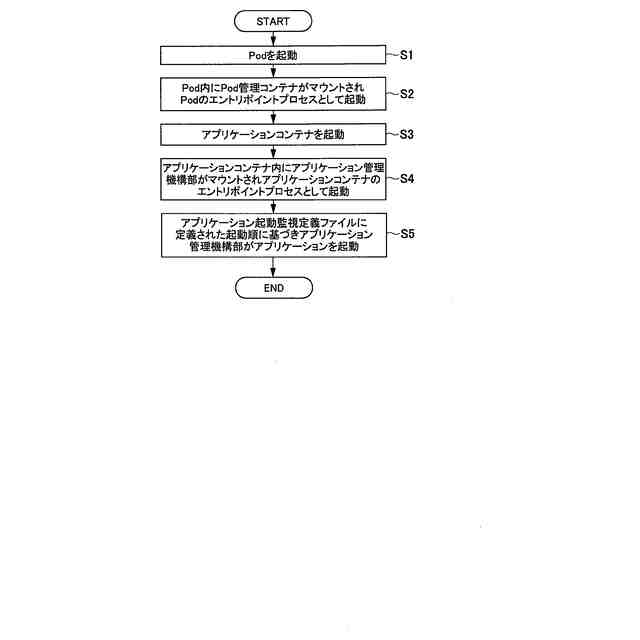

本発明の一実施形態に係るＰｏｄ及びコンテナの起動時における制御処理の手順の例を示すフローチャートである。

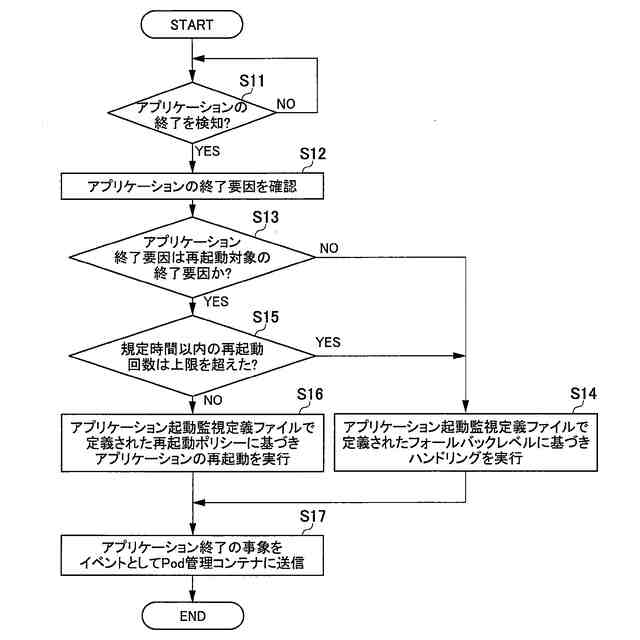

本発明の一実施形態に係るアプリケーション管理機構部による制御処理の手順の例を示すフローチャートである。
本発明の一実施形態に係るＰｏｄ管理コンテナによる制御処理の手順の例を示すフローチャートである。
本発明の一実施形態に係るマイクロサービス実行管理基盤部２０による制御処理の手順の例を示すフローチャートである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
