公開番号2025126722
公報種別公開特許公報(A)
公開日2025-08-29
出願番号2024023109
出願日2024-02-19
発明の名称制御装置
出願人株式会社日立製作所
代理人弁理士法人サンネクスト国際特許事務所
主分類G05B 13/02 20060101AFI20250822BHJP(制御;調整)
要約【課題】PID制御のゲイン値を自動チューニングする制御装置において、再チューニングの時期およびその実行を自動的に行うことが可能な技術を提供する。

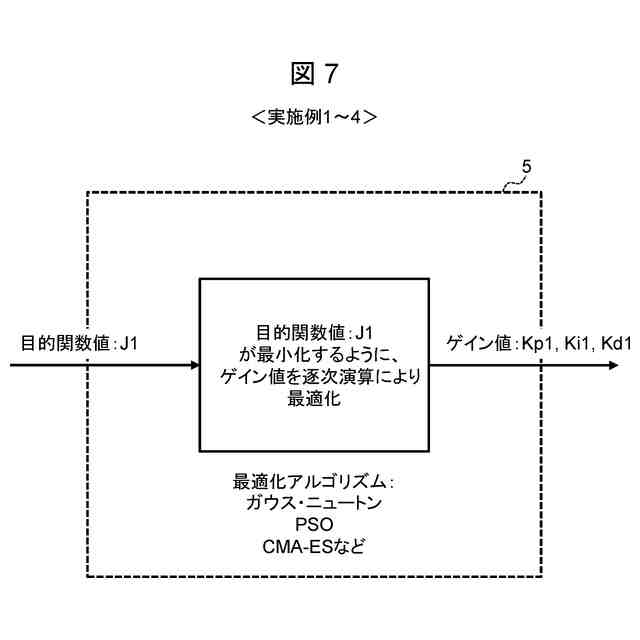

【解決手段】所望の出力プロフィールを実現するPID制御のゲイン値をデータ駆動制御FRITにより求める。FRITは、目的関数値J1を最小化するゲイン値(PSO,CMA-ESでは複数求められる)を逐次演算により求める。逐次求められる(複数組の)ゲイン値からデータ駆動予測により、当該ゲイン値を用いたときの(複数の)出力プロフィールを予測する。予測した出力プロフィール(もしくはチューニングに用いた所望の出力プロフィール)と当該ゲイン値を用いたときの出力プロフィールとの差違に基づいた値が所定値以上となったとき、制御性能が相当程度悪化したと判断し、それを報知し、適宜、再チューニングを行う。

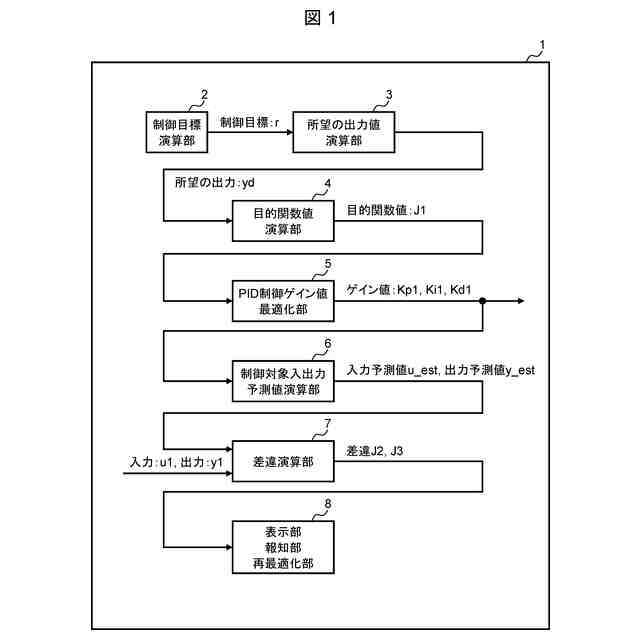

【選択図】図1
特許請求の範囲【請求項１】
ＰＩＤ制御のＰＩＤゲイン値Ｋｐ、Ｋｉ、Ｋｄの値を自動チューニングする装置において、

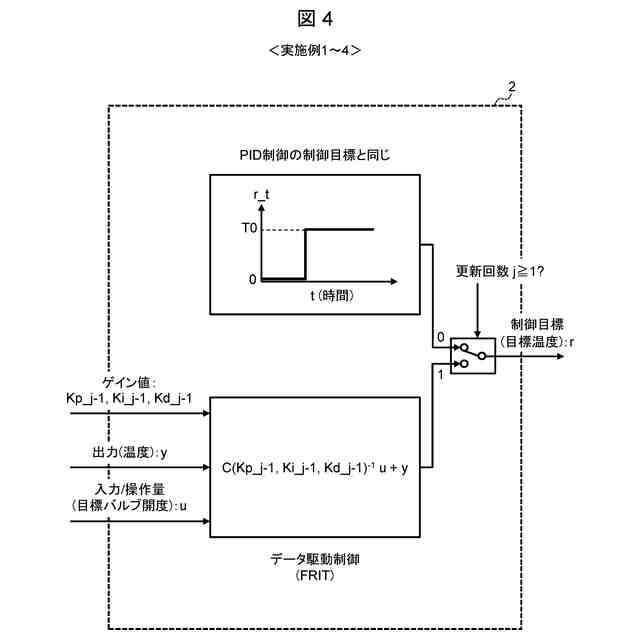

制御目標ｒを演算する手段を備え、

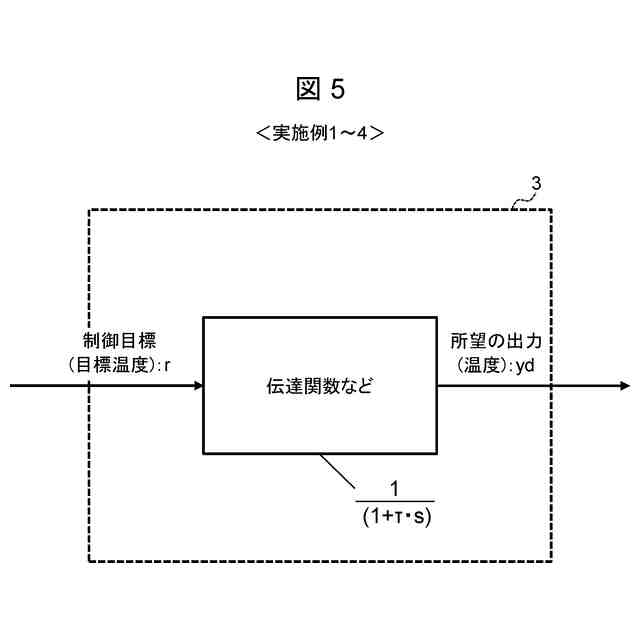

制御目標ｒに対する制御対象の所望の出力ｙｄを演算する手段を備え、
少なくとも、前記制御対象の実際の出力ｙと前記所望の出力ｙｄとの誤差ｅ１の二乗値に基づくＪ１を演算する手段を備え、
前記Ｊ１が小さくなるように、各制御ゲイン値Ｋｐ１，Ｋｉ１，Ｋｄ１を最適化演算する手段を備え、
前記Ｋｐ１，Ｋｉ１，Ｋｄ１を用いたときの前記制御対象の出力予測値ｙ＿ｅｓｔ
もしくは
前記Ｋｐ１，Ｋｉ１，Ｋｄ１を用いたときの前記制御対象の入力予測値ｕ＿ｅｓｔ
を演算する手段を備え、
前記Ｋｐ１，Ｋｉ１，Ｋｄ１を用いたときの前記制御対象の実際の出力ｙ１と
前記出力予測値ｙ＿ｅｓｔとの差ｅ２に基づく値Ｊ２
もしくは
前記Ｋｐ１，Ｋｉ１，Ｋｄ１を用いたときの前記制御対象の実際の入力ｕ１と
前記入力予測値ｕ＿ｅｓｔとの差ｅ３に基づく値Ｊ３
を演算する手段を備え、
少なくとも、
前記Ｊ２もしくはＪ３を表示する手段もしくは、
前記Ｊ２もしくはＪ３が所定値以上のとき報知する手段もしくは、
前記制御対象の実際の出力ｙ１と前記所望の出力ｙｄとの誤差ｅ４の二乗値に基づくＪ４が小さくなるように、各制御ゲイン値Ｋｐ２，Ｋｉ２，Ｋｄ２を再び最適化演算する手段
を備えたことを特徴とする制御装置。
続きを表示（約 1,300 文字）【請求項２】
請求項１において、
前記Ｋｐ１，Ｋｉ１，Ｋｄ１を用いたときの前記制御対象の出力予測値ｙ＿ｅｓｔは、

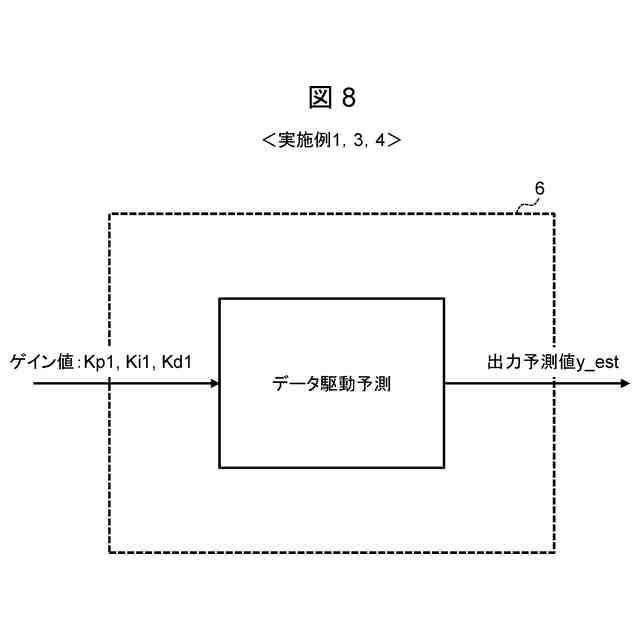

前記所望の出力ｙｄもしくはデータ駆動予測で予測した出力予測値ｙ＿ｅｓｔ'
であることを特徴とする制御装置。
【請求項３】
請求項１において、
前記Ｋｐ１，Ｋｉ１，Ｋｄ１を用いたときの前記制御対象の入力予測値ｕ＿ｅｓｔは、
データ駆動予測で予測した入力予測値ｕ＿ｅｓｔ'
であることを特徴とする制御装置。
【請求項４】
請求項１において、
前記Ｋｐ１，Ｋｉ１，Ｋｄ１を用いたときの前記制御対象の実際の出力ｙ１と

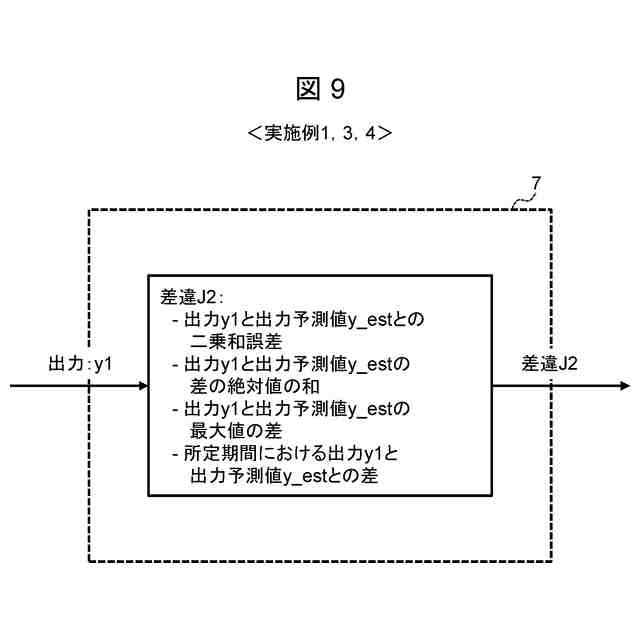

前記出力予測値ｙ＿ｅｓｔとの差ｅ２に基づく値Ｊ２は、
前記実際の出力ｙ１と前記出力予測値ｙ＿ｅｓｔとの二乗和誤差もしくは、
前記実際の出力ｙ１と前記出力予測値ｙ＿ｅｓｔの差の絶対値の和もしくは、
前記実際の出力ｙ１の最大値と前記出力予測値ｙ＿ｅｓｔの最大値の差もしくは、
所定期間における前記実際の出力ｙ１と前記出力予測値ｙ＿ｅｓｔとの差
であることを特徴とする制御装置。
【請求項５】
請求項１において、
前記Ｋｐ１，Ｋｉ１，Ｋｄ１を用いたときの前記制御対象の実際の入力ｕ１と
前記入力予測値ｕ＿ｅｓｔとの差ｅ３に基づく値Ｊ３は、
前記実際の入力ｕ１と前記入力予測値ｕ＿ｅｓｔとの二乗和誤差もしくは、
前記実際の入力ｕ１と前記入力予測値ｕ＿ｅｓｔの差の絶対値の和もしくは、
前記実際の入力ｕ１と前記入力予測値ｕ＿ｅｓｔの最大値の差もしくは、
所定期間における前記実際の入力ｕ１と前記入力予測値ｕ＿ｅｓｔとの差
であることを特徴とする制御装置。
【請求項６】
請求項１において、
前記各制御ゲイン値Ｋｐ２，Ｋｉ２，Ｋｄ２を再び最適化演算する手段は、
一定周期で処理を実行もしくはユーザーが指定した時に処理を実行する
ことを特徴とする制御装置。
【請求項７】
請求項１において、
前記各制御ゲイン値Ｋｐ１，Ｋｉ１，Ｋｄ１を最適化演算する手段もしくは
前記各制御ゲイン値Ｋｐ２，Ｋｉ２，Ｋｄ２を最適化演算する手段は、
所望の出力ｙｄを実現するために必要な入力プロフィールもしくは入力の最大値を表示する手段
を備えたことを特徴とする制御装置。
【請求項８】
請求項１において、
前記Ｊ４は、
「前記制御対象の実際の出力ｙ１と前記所望の出力ｙｄとの誤差ｅ４の二乗値」に、
「前記入力予測値ｕ＿ｅｓｔの最大値に所定の係数を乗じた値」を加えた値
であることを特徴とする制御装置。
【請求項９】
請求項１において、
前記制御装置が制御する対象は、

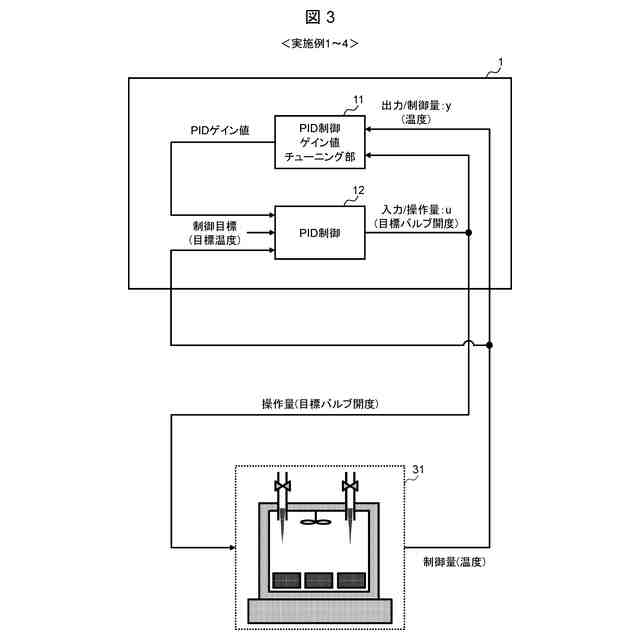

加熱炉などの温度制御もしくは
モータを用いた位置制御
であることを特徴とする制御装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ＰＩＤ制御のゲイン値を自動チューニングする制御装置に関するものであり、特に、再チューニングの時期およびその実行を自動的に行う制御装置に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
本技術の背景技術として、特開２００７－２１３４８３号公報（特許文献１）がある。この文献には、「本発明の第二の目的を達成するために、本発明では、二つの評価関数を準備し、一方の評価関数を用いて制御パラメータを決定し、決定された制御パラメータと他方の評価関数とから、制御性能を評価するようにしている。具体的には、請求項４に記載するように、前記評価関数ＩＸＴＡＥを含む第一の評価関数を用いて前記シミュレータで得られた複数の制御パラメータのうち、少なくとも一つの制御パラメータの共通性から、少なくとも偏差及び操作量に関する変数の項と重み関数とを含む第二の評価関数の未知のパラメータを決定し、実際の運転データから得られた制御量及び操作量から求めた前記第二の評価関数の値の変動に基づいて、制御性能の評価を行う制御性能評価部を設ける。（［０００７］参照）」と記載されている。
【０００３】
また、特開２０２１－１１１０１７号公報（特許文献２）がある。この文献には、「制御対象の所望の出力値を演算する演算部と、前記所望の出力値と前記制御対象の出力値との差が小さくなるように、ＰＩＤ制御器のゲイン値を調整するゲイン値調整部と、前記演算部のパラメータ値を変更するパラメータ変更部とを備え、前記ゲイン値調整部は、前記ＰＩＤ制御器のゲイン値を調整し、前記パラメータ変更部は、前記ＰＩＤ制御器のゲイン値が調整された後、前記制御対象の出力の計測値及び推定値のオーバーシュート量及びアンダーシュート量の少なくとも一つが所定範囲内にない場合、前記ゲイン値調整部によって新たに演算されたゲイン値が所定範囲内にない場合、前記ゲイン値調整部によって新たに演算されたゲイン値が所定値に達した場合、前記制御対象への入力値が所定範囲内にない場合、及び、前記制御対象への入力値が所定値に達した場合、の少なくとも一つが成立すると、前記演算部のパラメータ値を変更し、前記ゲイン値調整部は、前記演算部のパラメータ値が変更された後、前記ＰＩＤ制御器のゲイン値を再調整することを特徴とする制御装置。（［請求項１］参照）」と記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００７－２１３４８３号公報
特開２０２１－１１１０１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、前述の先行技術（特許文献１）は、制御出力と制御目標との差に基づいて、再チューニング時期を判断するので、チューニング時に所望した制御出力との差に基づくものではない。
【０００６】
また、先行技術（特許文献２）は、制御対象の所望の出力値を演算する演算部のパラメータを自動チューニングし、当該演算部のパラメータを再チューニングしたことにより、所望の出力が変わるので、ＰＩＤ制御ゲイン値を再チューニングするものの、所望の出力を変えない時に、ＰＩＤ制御ゲイン値を自動チューニングのタイミングを判断し、自動チューニングするものではない。
【課題を解決するための手段】
【０００７】
上記課題を解決するために、例えば特許請求の範囲の記載の構成を採用する。本願は、上記課題を解決する手段を複数含んでいるが、例えば、
ＰＩＤ制御のＰＩＤゲイン値Ｋｐ（Ｐゲイン）、Ｋｉ（Ｉゲイン）、Ｋｄ（Ｄゲイン）の値を自動チューニングする装置において、
制御目標ｒを演算する手段を備え、
制御目標ｒに対する制御対象の所望の出力ｙｄを演算する手段を備え、
少なくとも、前記制御対象の実際の出力ｙと前記所望の出力ｙｄとの誤差ｅ１の二乗値に基づくＪ１を演算する手段を備え、
前記Ｊ１が小さくなるように、各制御ゲイン値Ｋｐ１，Ｋｉ１，Ｋｄ１を最適化演算する手段を備え、
前記Ｋｐ１，Ｋｉ１，Ｋｄ１を用いたときの前記制御対象の出力予測値ｙ＿ｅｓｔ
もしくは
前記Ｋｐ１，Ｋｉ１，Ｋｄ１を用いたときの前記制御対象の入力予測値ｕ＿ｅｓｔ
を演算する手段を備え、
前記Ｋｐ１，Ｋｉ１，Ｋｄ１を用いたときの前記制御対象の実際の出力ｙ１と
前記出力予測値ｙ＿ｅｓｔとの差ｅ２に基づく値Ｊ２
もしくは
前記Ｋｐ１，Ｋｉ１，Ｋｄ１を用いたときの前記制御対象の実際の入力ｕ１と
前記入力予測値ｕ＿ｅｓｔとの差ｅ３に基づく値Ｊ３
を演算する手段を備え、
少なくとも、
前記Ｊ２もしくはＪ３を表示する手段もしくは、
前記Ｊ２もしくはＪ３が所定値以上のとき報知する手段もしくは、
前記制御対象の実際の出力ｙ１と前記所望の出力ｙｄとの誤差ｅ４の二乗値に基づくＪ４が小さくなるように、各制御ゲイン値Ｋｐ２，Ｋｉ２，Ｋｄ２を再び最適化演算する手段
を備えたことを特徴とする制御装置である。
【０００８】
また、例えば、
前記Ｋｐ１，Ｋｉ１，Ｋｄ１を用いたときの前記制御対象の出力予測値ｙ＿ｅｓｔは、
前記所望の出力ｙｄもしくはデータ駆動予測で予測した出力予測値ｙ＿ｅｓｔ'
であることを特徴とする制御装置である。
【０００９】
また、例えば、
前記Ｋｐ１，Ｋｉ１，Ｋｄ１を用いたときの前記制御対象の入力予測値ｕ＿ｅｓｔは、
データ駆動予測で予測した入力予測値ｕ＿ｅｓｔ'
であることを特徴とする制御装置である。
【００１０】
また、例えば、
前記Ｋｐ１，Ｋｉ１，Ｋｄ１を用いたときの前記制御対象の実際の出力ｙ１と
前記出力予測値ｙ＿ｅｓｔとの差ｅ２に基づく値Ｊ２は、
前記実際の出力ｙ１と前記出力予測値ｙ＿ｅｓｔとの二乗和誤差もしくは、
前記実際の出力ｙ１と前記出力予測値ｙ＿ｅｓｔの差の絶対値の和もしくは、
前記実際の出力ｙ１の最大値と前記出力予測値ｙ＿ｅｓｔの最大値の差もしくは、
所定期間における前記実際の出力ｙ１と前記出力予測値ｙ＿ｅｓｔとの差
であることを特徴とする制御装置である。
（【００１１】以降は省略されています）
