公開番号2025128826
公報種別公開特許公報(A)
公開日2025-09-03
出願番号2024025764
出願日2024-02-22
発明の名称情報処理システム、情報処理方法
出願人株式会社日立製作所
代理人弁理士法人サンネクスト国際特許事務所
主分類G06Q 50/04 20120101AFI20250827BHJP(計算;計数)
要約【課題】作業者による一連のアトミック動作の認識結果から上位レベルの動作を正確に推定する。

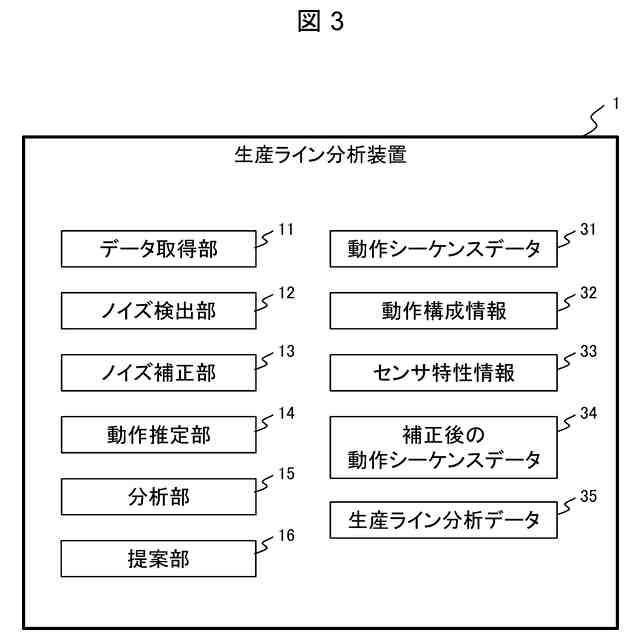

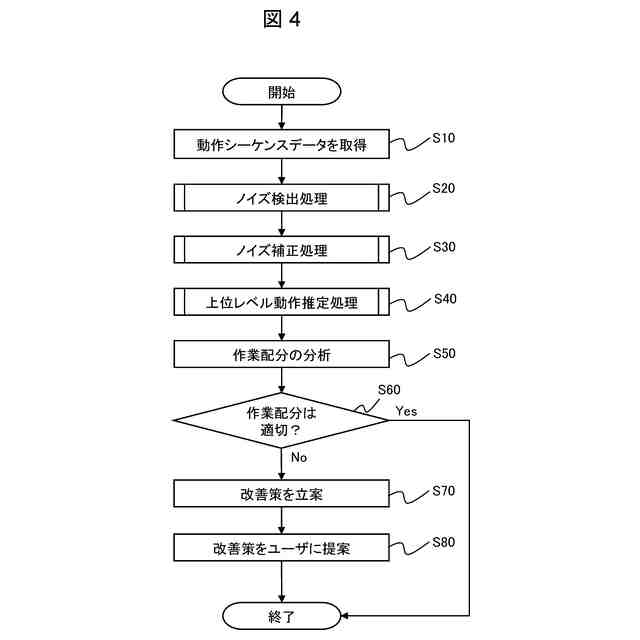

【解決手段】生産ライン分析装置1は、複数の作業ステーションを有する生産ラインにおける作業者の一連の動作を表す動作シーケンスデータ31を取得するデータ取得部11と、作業者によるアトミック動作と複数のアトミック動作の組み合わせからなる上位レベル動作との関係を表す動作構成情報32に基づいて、動作シーケンスデータ31からノイズを検出するノイズ検出部12と、ノイズが低減されるように動作シーケンスデータ31を補正するノイズ補正部13と、ノイズ補正部13による補正後の動作シーケンスデータ34に基づいて、生産ラインの各作業ステーションで作業者が実施した作業項目に対応する上位レベル動作を推定する動作推定部14と、を備える。
【選択図】図3

特許請求の範囲【請求項１】
複数の作業ステーションを有する生産ラインにおける作業者の一連の動作を表す動作シーケンスデータを取得するデータ取得部と、

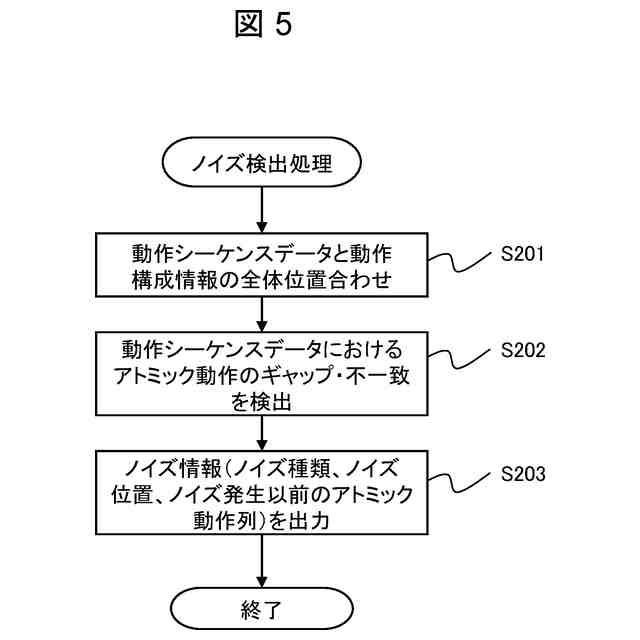

前記作業者によるアトミック動作と複数の前記アトミック動作の組み合わせからなる上位レベル動作との関係を表す動作構成情報に基づいて、前記動作シーケンスデータからノイズを検出するノイズ検出部と、

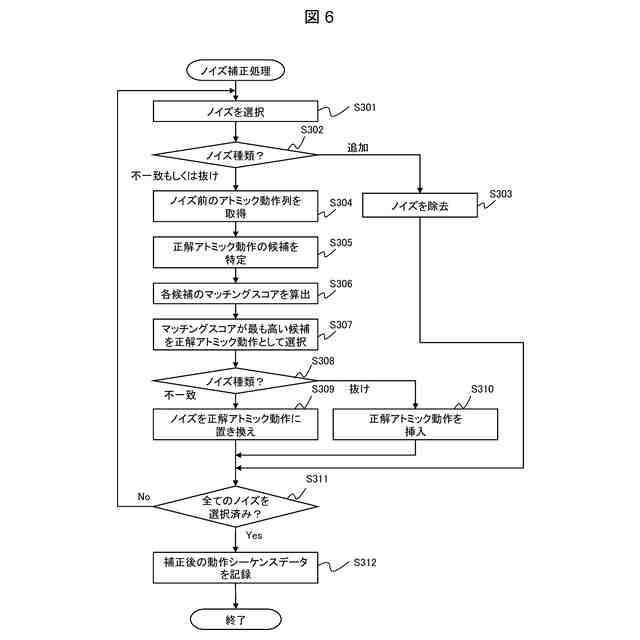

前記ノイズが低減されるように前記動作シーケンスデータを補正するノイズ補正部と、
前記ノイズ補正部による補正後の前記動作シーケンスデータに基づいて、前記生産ラインの各作業ステーションで前記作業者が実施した作業項目に対応する前記上位レベル動作を推定する動作推定部と、を備える情報処理システム。
続きを表示（約 1,700 文字）【請求項２】
請求項１に記載の情報処理システムにおいて、

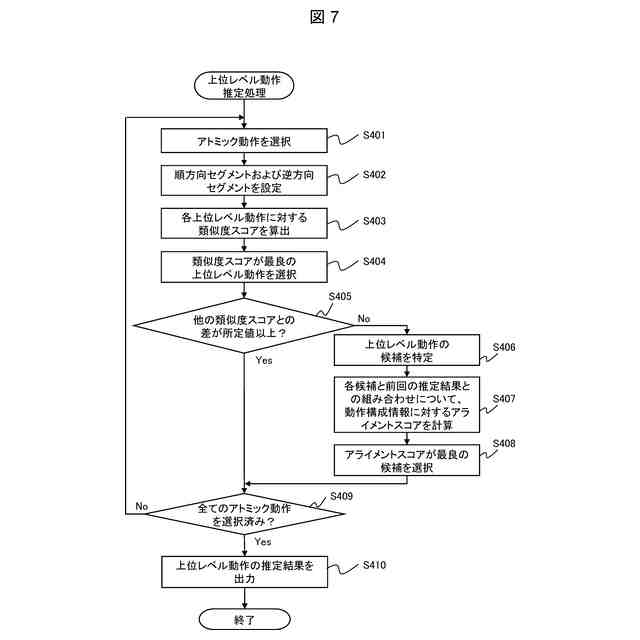

前記動作推定部は、補正後の前記動作シーケンスデータにおいて所定の個数のアトミック動作を組み合わせたセグメントを順方向と逆方向にそれぞれ設定し、前記セグメントに基づいて前記上位レベル動作の区切りを推定する情報処理システム。
【請求項３】
請求項１に記載の情報処理システムにおいて、
前記動作推定部は、補正後の前記動作シーケンスデータにおける前記アトミック動作の並びに対して複数の前記上位レベル動作の候補をそれぞれ特定し、特定した各候補と過去の前記上位レベル動作の推定結果との組み合わせについて、前記動作構成情報に対するアライメントスコアを計算し、前記アライメントスコアに基づいて複数の前記候補の中からいずれかを選択することにより、前記作業項目に対応する前記上位レベル動作を推定する情報処理システム。
【請求項４】
請求項１に記載の情報処理システムにおいて、
前記動作シーケンスデータは、前記作業者の動作を検出するセンサによって取得されたセンサデータに基づいてそれぞれ認識された複数の前記アトミック動作の並びを表し、
前記ノイズは、前記センサデータに基づく前記アトミック動作の認識結果における前記動作構成情報に対する不一致またはギャップであり、

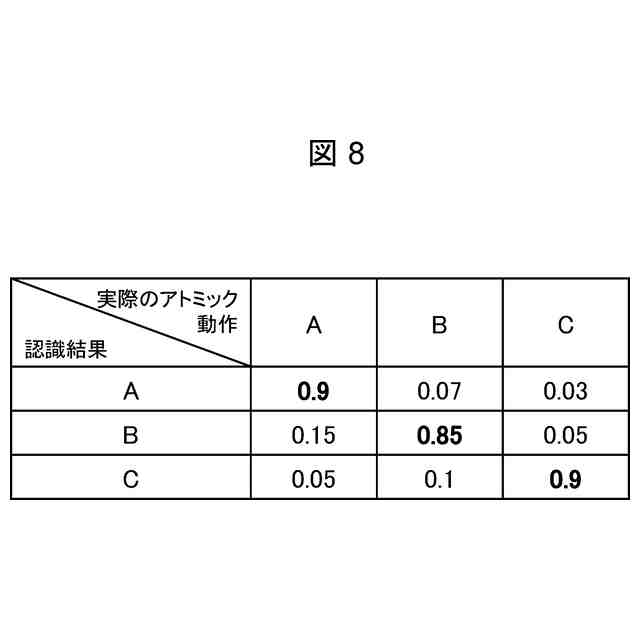

前記ノイズ補正部は、予め設定された前記センサの特性情報を用いて前記ノイズの補正を行うことで、前記動作シーケンスデータを補正する情報処理システム。
【請求項５】
請求項１に記載の情報処理システムにおいて、
前記生産ラインの各作業ステーションについて、前記動作推定部により推定された前記上位レベル動作に対応する前記作業項目の開始時刻および／または終了時刻の分析を行う分析部と、
各作業ステーションでの前記作業項目ごとの前記開始時刻および／または前記終了時刻を用いて、前記生産ラインに対する改善策の提案を行う提案部と、を備える情報処理システム。
【請求項６】
請求項５に記載の情報処理システムにおいて、
前記分析部は、前記上位レベル動作に含まれる複数の前記アトミック動作を、前記作業ステーションで前記作業者が実施する前記作業項目の中核をなす中核動作と、前記中核動作以外の非中核動作と、にそれぞれ分類し、
前記提案部は、前記中核動作に要した第１の時間と、前記非中核動作に要した第２の時間とを比較し、その比較結果に基づいて前記改善策の提案を行う情報処理システム。
【請求項７】
請求項６に記載の情報処理システムにおいて、
前記中核動作は、ネジ締めを含み、
前記非中核動作は、歩行および／または工具の把持を含む情報処理システム。
【請求項８】
請求項５に記載の情報処理システムにおいて、
前記提案部は、前記上位レベル動作における前記アトミック動作の並び順と、同一の前記作業ステーションで実施される複数の前記作業項目の実施順序と、前記作業項目が実施される前記作業ステーションと、の少なくともいずれか１つの変更を、前記改善策として提案する情報処理システム。
【請求項９】
請求項５に記載の情報処理システムにおいて、
前記提案部は、前記生産ラインにおける複数の前記作業ステーションのレイアウトと、前記作業ステーションで前記作業者が使用する工具の配置と、前記作業ステーションにおける製品または部品の配置と、の少なくともいずれか１つの変更を、前記改善策として提案する情報処理システム。
【請求項１０】
請求項１に記載の情報処理システムにおいて、
前記動作シーケンスデータは、前記作業者が前記作業項目を実施中に、前記作業者の動作を検出するセンサによって取得されたセンサデータに基づいてそれぞれ認識された複数の前記アトミック動作の並びを表し、

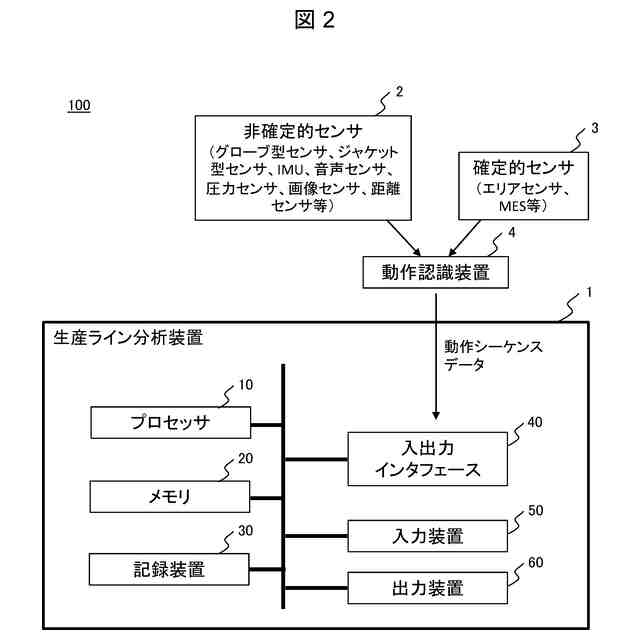

前記センサは、慣性計測装置、音声センサ、圧力センサ、画像センサ、距離センサおよびウェアラブルセンサの少なくともいずれか１つを含む情報処理システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、生産ラインの各工程の作業分析に利用される情報処理システムおよび情報処理方法に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
一般的に、自動車等の様々な製品を製造する生産ラインは、複数の作業ステーションにより構成される。例えば１時間当たりの生産台数を６０台とした場合、各々の作業時間が１分である６０個の作業ステーションにより生産ラインが構成され、この生産ラインでは１分ごとに製品が完成する。また、各作業ステーションの作業時間は、５分や１０分などに設定することもできる。各作業ステーションでは、人間やロボット等の作業者が製品の生産に関する所定の作業項目を実施する。
【０００３】
生産ラインでは、各作業ステーションの作業配分が適切になされていないと、作業ステーション間で作業時間にばらつきが生じる。例えば、全ての作業ステーションの平均作業時間が５分の場合に、ある作業ステーションでは作業時間が７～８分であり、別の作業ステーションでは作業時間が３～４分であるとする。このような場合、前者の作業ステーションは過負荷状態となって仕掛中の製品が滞留する一方で、後者の作業ステーションでは作業待ちが発生する。こうした状態は、生産ラインのアンバランスと呼ばれており、これは生産性の低下をもたらすため、できるだけ避けることが好ましい。
【０００４】
製品の生産性を向上するためには、各作業ステーションの作業時間を適切にバランス化させることが重要である。これを実現するには、各作業ステーションにおける作業項目ごとの作業時間を正確に知る必要がある。そこで近年では、各作業ステーションでの作業者の動作データを取得し、この動作データに基づいて、各作業ステーションにおける作業者の一連の動作を機械学習等を利用してコンピュータにより認識することで、認識した動作に対応する作業項目を特定してその作業時間を計測する作業分析方法が考案されている。しかしながら、こうした作業分析方法では、コンピュータの処理能力や機械学習の特性などの制限により、長時間の複雑な動作を正しく認識するのは難しい。また、生産ラインや作業者が異なれば、同じ作業項目に対して作業者の動作が一致しない場合がある。これらの理由から、作業者の動作データから作業者の一連の動作を正確に認識するのは困難である。
【０００５】
そこで、各作業ステーションにおける作業者の一連の動作を、短時間の動作（以下「アトミック動作」と称する）ごとに分解し、アトミック動作単位で動作認識を行う手法が提案されている。この手法により、コンピュータを利用した動作認識を実現することが可能となる。また、生産ラインや生産者が異なっても個々のアトミック動作は多くの共通点を有するため、作業単位での動作認識が困難な場合でも、アトミック動作単位では正しい動作認識が可能となる。
【０００６】
アトミック動作単位で動作認識を行う場合、認識された様々なアトミック動作の中から作業項目ごとの開始動作と終了動作をそれぞれ特定することで、一連のアトミック動作に対して作業項目ごとに区切りを設定し、この区切りで仕切られたアトミック動作の並びを各作業ステーションでの作業項目に対応する上位レベルの動作に変換する必要がある。この点に関して、例えば特許文献１や非特許文献１が知られている。特許文献１には、ＬＳＴＭ（Long Short Term Memory）およびＣＮＮ（Convolutional Neural Network）を用いて、画像データからアトミック動作を認識し、その認識結果に対してＦＳＡ（Finite State Automata）と呼ばれる数学モデルを適用することで、複数のアトミック動作の組み合わせからなる上位レベルの動作を特定する手法が記載されている。また非特許文献１には、ＣＲＦ（Conditional Random Field）と呼ばれる確率モデルを用いて、アトミック動作に相当する一連の低次レベルの動作から上位レベルの動作を推定する手法が記載されている。
【先行技術文献】
【特許文献】
【０００７】
米国特許第１１，０５４，８１１号明細書
【非特許文献】
【０００８】
Bordel, B., Alcarria, R., & Robles, T., "Recognizing human activities in Industry 4.0 scenarios through an analysis-modeling-recognition algorithm and context labels", Integrated Computer-Aided Engineering, 29 (2022), p. 83-103
【発明の概要】
【発明が解決しようとする課題】
【０００９】
特許文献１の手法は、ルールベースのモデルであるＦＳＡを用いて上位レベルの動作を特定するため、得られたアトミック動作の認識結果がノイズを含む場合や、事前に定められたルールから逸脱している場合などには、上位レベルの動作を正しく特定するのに不十分である。すなわち、アトミック動作の認識精度は１００％とは限らず、また作業者は作業中に動作ミスを行う場合もあり、これらの状況下で得られた一連のアトミック動作に対して、ＦＳＡでは上位レベル動作の区切りを十分な精度で設定することが難しい。一方、非特許文献１の手法は、確率モデルを用いて上位レベルの動作を特定するため、例えば生産ラインにおいて作業ステーションごとに独自の作業マニュアルがある場合や、複数の上位レベル動作にわたって共通のアトミック動作がある場合などには、上位レベルの動作を所望の精度で推定することが困難である。
【００１０】
本発明は、こうした背景に基づきなされたものであり、作業者による一連のアトミック動作の認識結果から上位レベルの動作を正確に推定することを目的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）
