公開番号2025142999
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042662
出願日2024-03-18
発明の名称作業機械
出願人ヤンマーホールディングス株式会社
代理人弁理士法人佐野特許事務所
主分類E02F 9/00 20060101AFI20250924BHJP(水工;基礎;土砂の移送)
要約【課題】小型の構成でありながら、大容量のバッテリユニットを搭載する場合でも、2つの充電用コネクタの配置スペースを容易に確保することができる電動式の作業機械を提供する。
【解決手段】作業機械は、バッテリユニットから出力される電力によって駆動される電動モータと、バッテリユニットに電力を供給する2つの充電用コネクタと、を備える。2つの充電用コネクタは、バッテリユニットを収納する機械室内において、機械室の側部に開閉可能に設置される蓋の側方に同方向を向いて並べて配置されるとともに、蓋に対して斜め向きに配置される。
【選択図】図6
特許請求の範囲【請求項１】
バッテリユニットから出力される電力によって駆動される電動モータを備える作業機械であって、
前記バッテリユニットに電力を供給する２つの充電用コネクタをさらに備え、
前記２つの充電用コネクタは、前記バッテリユニットを収納する機械室内において、前記機械室の側部に開閉可能に設置される蓋の側方に同方向を向いて並べて配置されるとともに、前記蓋に対して斜め向きに配置される、作業機械。
続きを表示（約 760 文字）【請求項２】
前記２つの充電用コネクタは、前記バッテリユニットと前記機械室の前記側部との間に配置される、請求項１に記載の作業機械。
【請求項３】
前記２つの充電用コネクタは、前後方向の異なる位置に配置される、請求項１に記載の作業機械。
【請求項４】
前記バッテリユニットの充電停止指示を受け付ける充電停止スイッチをさらに備え、
前記充電停止スイッチは、前後方向における前記２つの充電用コネクタの間に配置される、請求項３に記載の作業機械。
【請求項５】
前記充電停止スイッチは、前記蓋と対向して配置される、請求項４に記載の作業機械。
【請求項６】
前記バッテリユニットの充電停止指示を受け付ける充電停止スイッチをさらに備え、
前記充電停止スイッチは、前記２つの充電用コネクタに含まれる一方の充電用コネクタよりも前方に配置される他方の充電用コネクタの隣に配置される、請求項３に記載の作業機械。
【請求項７】
前記充電停止スイッチは、前記他方の充電用コネクタに対して、前記一方の充電用コネクタ側の隣に配置される、請求項６に記載の作業機械。
【請求項８】
前記充電停止スイッチは、前記２つの充電用コネクタと同方向を向いて配置される、請求項７に記載の作業機械。
【請求項９】
前記２つの充電用コネクタよりも前方に配置されるヒューズボックスをさらに備える、請求項３に記載の作業機械。
【請求項１０】
前記２つの充電用コネクタよりも前方に配置され、前記作業機械のコントローラと通信するための通信用コネクタをさらに備える、請求項９に記載の作業機械。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、作業機械に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、バッテリユニットに電力を供給する複数の充電口を備えた電動式の作業機械が提案されている。例えば特許文献１の電動ショベルでは、上部旋回体のキャビンの側面に、普通充電用車両インレットと、急速充電用車両インレットと、の２つの充電口が設けられる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１３４１６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の電動ショベルでは、２つの充電口は真っすぐ側方（例えば左方向）を向いて配置される。このため、２つの充電口の配置スペースを、機体の左右方向に広く確保することが必要となる。
【０００５】
一方、近年では、小型の電動ショベルにおいて、バッテリユニットの大容量化（大型化）が進んでいる。上部旋回体（特に機械室）内で各機器の収容スペースが限られる小型の電動ショベルでは、バッテリユニットが大型化すると、機械室内の空スペースが狭くなり、２つの充電口の配置スペースを確保することが困難となる。この点で、２つの充電口の配置スペースを左右方向に広く確保する必要のある特許文献１の構成は、改善の余地がある。
【０００６】
本発明は、上記の問題点を解決するためになされたものであり、その目的は、小型の構成でありながら、大容量のバッテリユニットを搭載する場合でも、２つの充電用コネクタの配置スペースを容易に確保することができる電動式の作業機械を提供することにある。
【課題を解決するための手段】
【０００７】
本発明の一側面に係る作業機械は、バッテリユニットから出力される電力によって駆動される電動モータを備える作業機械であって、前記バッテリユニットに電力を供給する２つの充電用コネクタをさらに備え、前記２つの充電用コネクタは、前記バッテリユニットを収納する機械室内において、前記機械室の側部に開閉可能に設置される蓋の側方に同方向を向いて並べて配置されるとともに、前記蓋に対して斜め向きに配置される。
【発明の効果】
【０００８】
小型の構成でありながら、大容量のバッテリユニットを搭載する場合でも、２つの充電用コネクタの配置スペースを容易に確保することが可能な電動式の作業機械を実現することができる。
【図面の簡単な説明】
【０００９】

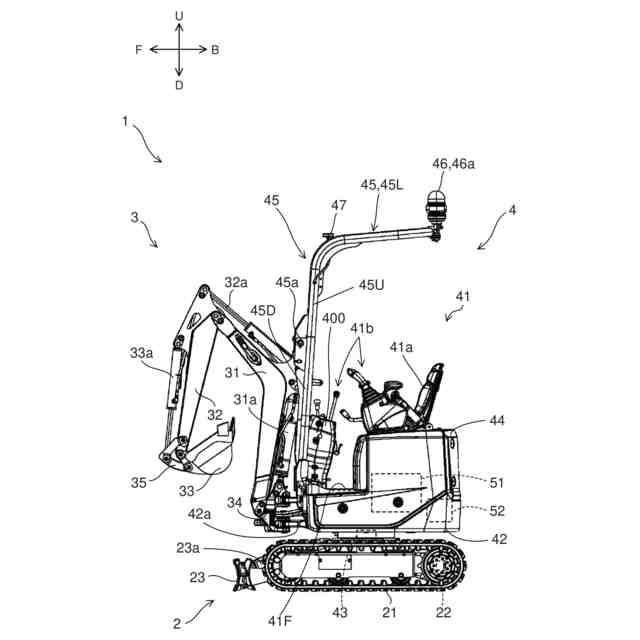

本発明の実施の一形態に係る作業機械の一例である油圧ショベルの概略の構成を示す側面図である。

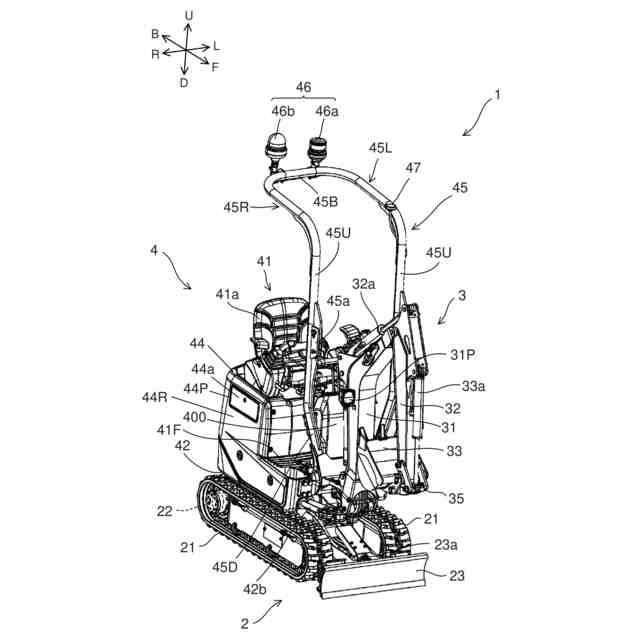

上記油圧ショベルを斜め前方から見たときの斜視図である。

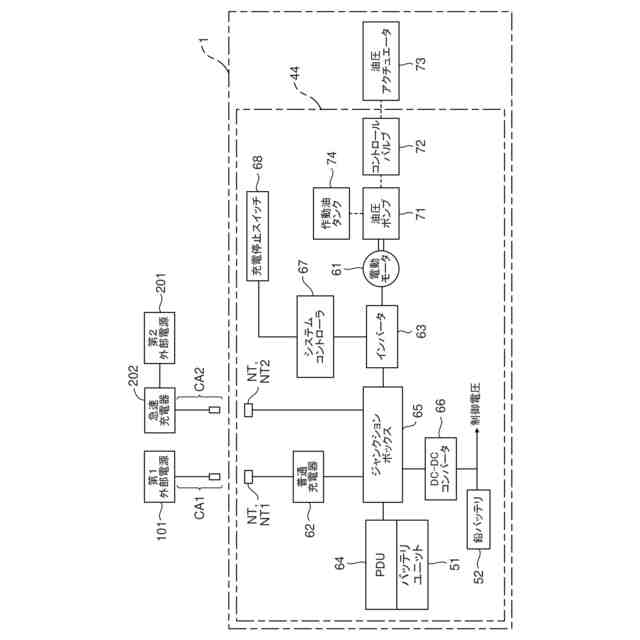

上記油圧ショベルの電気系および油圧系の構成を模式的に示すブロック図である。

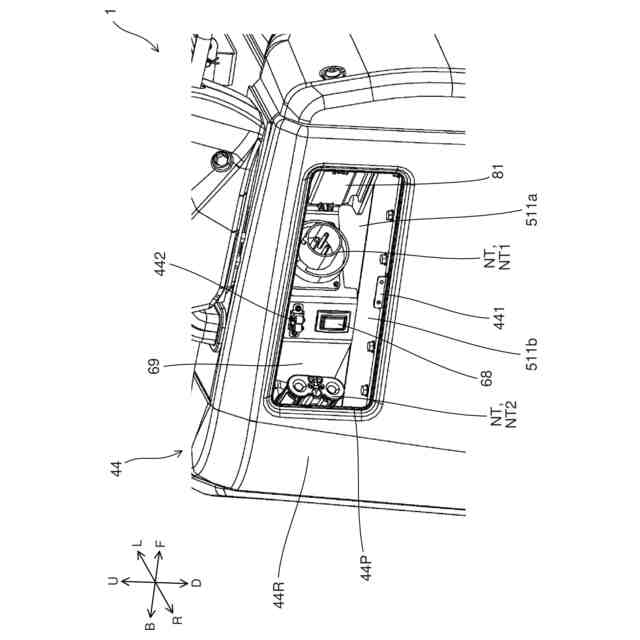

上記油圧ショベルの右ボンネットを拡大して示す斜視図である。

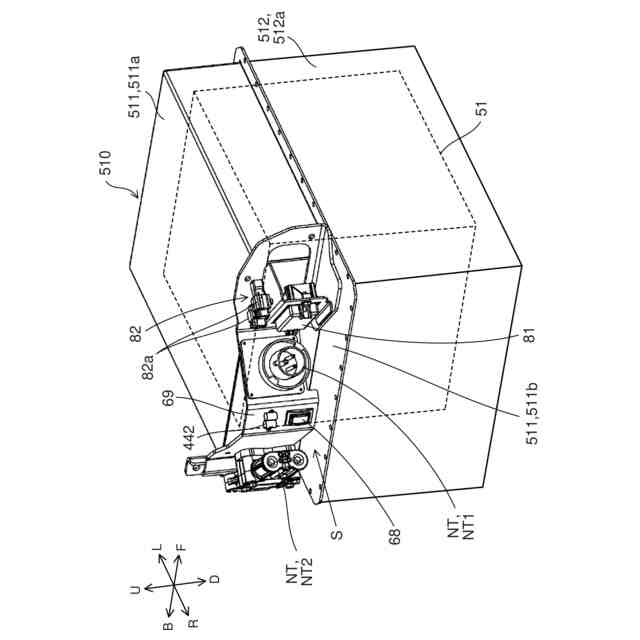

上記油圧ショベルの機械室内の構成を示す斜視図である。

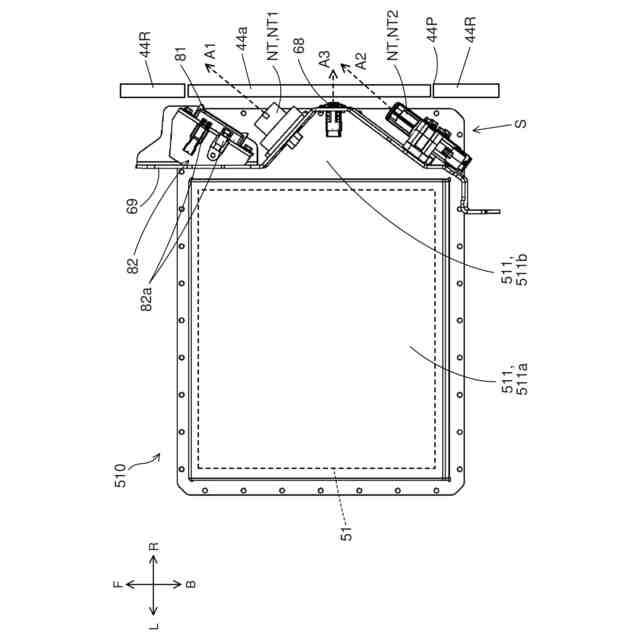

上記機械室内の構成を示す平面図である。

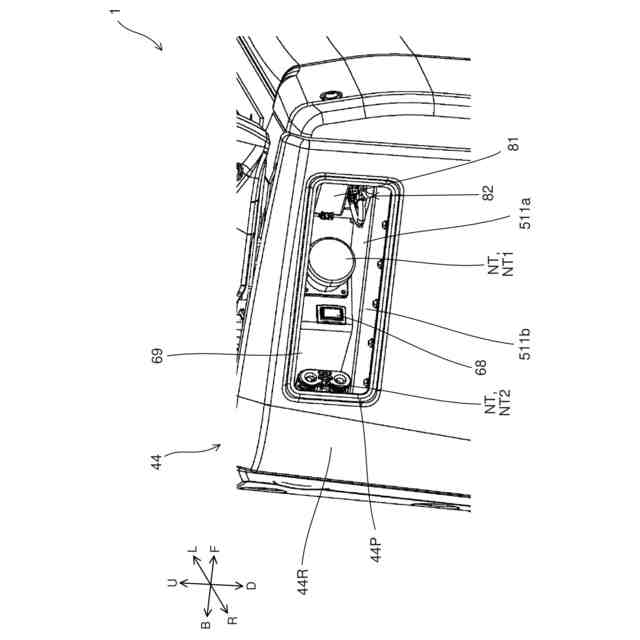

上記油圧ショベルの右ボンネットを拡大して示すとともに、上記機械室の内部における充電用コネクタ等の他の配置例を示す斜視図である。

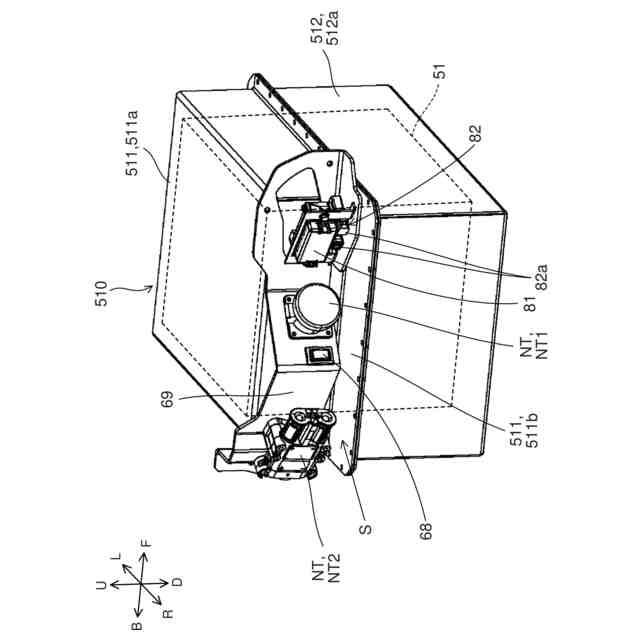

上記機械室内での上記充電用コネクタ付近の構成を示す斜視図である。

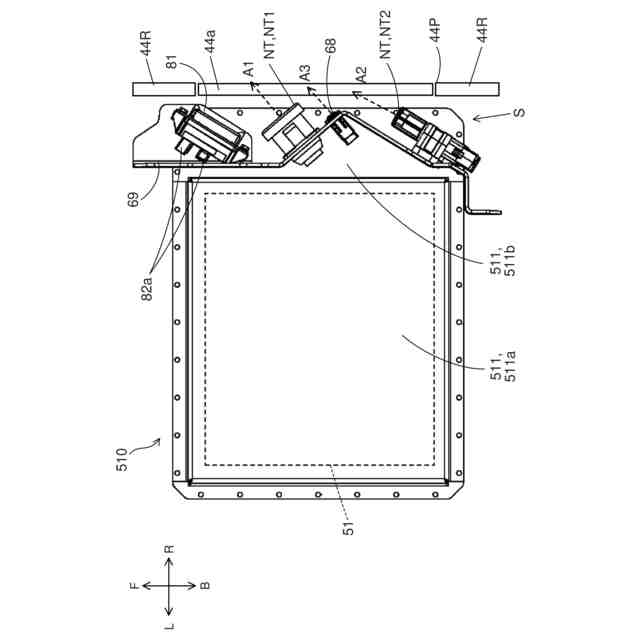

上記機械室内での上記充電用コネクタ付近の構成を示す平面図である。
【発明を実施するための形態】
【００１０】
本発明の実施の形態について、図面に基づいて説明すれば、以下の通りである。
（【００１１】以降は省略されています）
