特許ウォッチ

公開番号2025143430
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2025113805,2024545729
出願日2025-07-04,2023-09-08
発明の名称磁気記録媒体基板用または磁気記録再生装置用ガラススペーサ用のガラス、磁気記録媒体基板、磁気記録媒体、磁気記録再生装置用ガラススペーサおよび磁気記録再生装置
出願人HOYA株式会社
代理人弁理士法人特許事務所サイクス
主分類C03C 3/091 20060101AFI20250924BHJP(ガラス;鉱物またはスラグウール)
要約【課題】高い剛性を有する磁気記録媒体基板用ガラスを提供する。
【解決手段】B₂O₃含有量が0.10モル%以上2.00モル%以下、Na₂O含有量が1.00モル%以上6.00モル%以下、CaO含有量が0モル%以上1.00モル%以下、MgO含有量が14.00モル%以上の非晶質ガラスである磁気記録媒体基板用または磁気記録再生装置用ガラススペーサ用のガラスが提供される。
【選択図】なし
特許請求の範囲【請求項１】
Ｂ
２
Ｏ
３
含有量が０．１０モル％以上２．００モル％以下、
Ｎａ
２
Ｏ含有量が１．００モル％以上６．００モル％以下、
ＣａＯ含有量が０モル％以上１．００モル％以下、
ＭｇＯ含有量が１４．００モル％以上、
の非晶質ガラスである磁気記録媒体基板用または磁気記録再生装置用ガラススペーサ用のガラス。
続きを表示（約 1,000 文字）【請求項２】
Ｂ
２
Ｏ
３
含有量が０．１０モル％以上２．００モル％以下、
Ｎａ
２
Ｏ含有量が１．００モル％以上６．００モル％以下、
ＣａＯ含有量が０モル％以上１．００モル％以下、
ＭｇＯ、ＳｒＯ、ＣａＯおよびＢａＯの合計含有量（ＭｇＯ＋ＳｒＯ＋ＣａＯ＋ＢａＯ）が１４．００モル％以上、
の非晶質ガラスである磁気記録媒体基板用または磁気記録再生装置用ガラススペーサ用のガラス。
【請求項３】
Ｌｉ
２
Ｏ、Ｎａ
２
ＯおよびＫ
２
Ｏの合計含有量に対するＮａ
２
Ｏ含有量のモル比（Ｎａ
２
Ｏ／（Ｌｉ
２
Ｏ＋Ｎａ
２
Ｏ＋Ｋ
２
Ｏ））が０．３５０以上である、請求項１または２に記載のガラス。
【請求項４】
Ｌｉ
２
Ｏを含む、請求項１～３のいずれか１項に記載のガラス。
【請求項５】
Ｌｉ
２
Ｏ、Ｎａ
２
ＯおよびＫ
２
Ｏの合計含有量に対するＬｉ
２
Ｏ含有量のモル比（Ｌｉ
２
Ｏ／（Ｌｉ
２
Ｏ＋Ｎａ
２
Ｏ＋Ｋ
２
Ｏ））が０．６００以下である、請求項１～４のいずれか１項に記載のガラス。
【請求項６】
Ｎａ
２
Ｏ含有量に対するＳｉＯ
２
含有量のモル比（ＳｉＯ
２
／Ｎａ
２
Ｏ）が５０．０以下である、請求項１～５のいずれか１項に記載のガラス。
【請求項７】

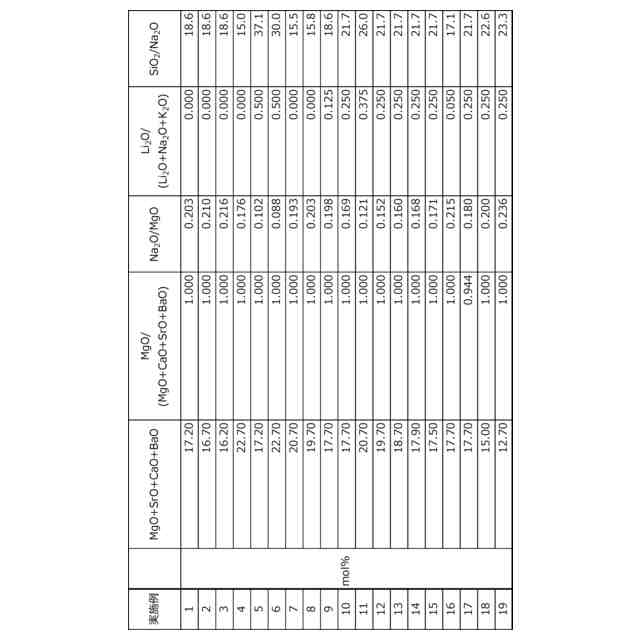

ＭｇＯ含有量に対するＮａ
２
Ｏ含有量のモル比（Ｎａ
２
Ｏ／ＭｇＯ）が０．０８０超である、請求項１～６のいずれか１項に記載のガラス。
【請求項８】

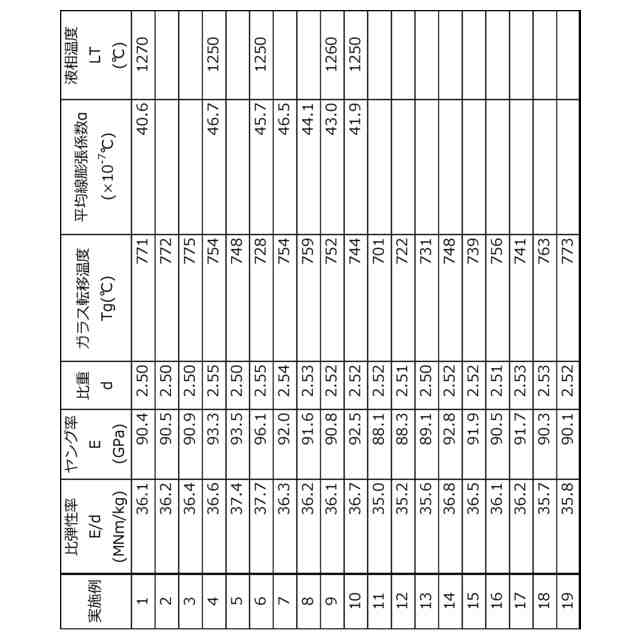

比弾性率が３５．０ＭＮｍ／ｋｇ以上である、請求項１～７のいずれか１項に記載のガラス。
【請求項９】
ガラス転移温度が７００℃以上である、請求項１～８のいずれか１項に記載のガラス。
【請求項１０】
請求項１～９のいずれか１項に記載のガラスからなる磁気記録媒体基板。
（【請求項１１】以降は省略されています）
発明の詳細な説明【関連出願の相互参照】
【０００１】
本出願は、２０２２年９月８日出願のＰＣＴ／ＪＰ２０２２／０３３７４４の優先権を主張し、その全記載は、ここに特に開示として援用される。
続きを表示（約 3,800 文字）【技術分野】
【０００２】
本発明は、磁気記録媒体基板用または磁気記録再生装置用ガラススペーサ用のガラス、磁気記録媒体基板、磁気記録媒体、磁気記録再生装置用ガラススペーサおよび磁気記録再生装置に関する。
【背景技術】
【０００３】
ハードディスク等の磁気記録媒体用の基板（磁気記録媒体基板）としては、従来、アルミニウム合金製の基板が用いられていた。しかし、アルミニウム合金製基板については、変形しやすい等の点が指摘されている。そのため現在では、ガラス製の磁気記録媒体基板が広く用いられている（例えば特開２００２－３５８６２６号公報（その全記載は、ここに特に開示として援用される）参照）。
【発明の概要】
【０００４】
磁気記録媒体基板用ガラスには、高い剛性を有することが望まれる。これは、以下の理由による。
磁気記録媒体は、通常、パソコン等の機器に組み込まれているハードディスクドライブ（ＨＤＤ）の内部に搭載される。ＨＤＤ内部には、スピンドルモータの回転軸に複数枚の磁気記録媒体（磁気ディスク）が取り付けられ、ＨＤＤに組み込まれたアクチュエーターによって、ＨＤＤ内部で高速回転している磁気記録媒体の磁気記録層へのデータの書き込みや磁気記録層からのデータの読み取りが行われる。このようなデータ書き込みや読み取のために磁気記録媒体が高速回転している際に磁気記録媒体が大きく振動することは、磁気ヘッドと磁気記録媒体表面とが衝突してヘッドクラッシュが発生する原因となり得る。ＨＤＤについては、磁気記録媒体１枚当たりの厚さを薄くし、より多くの磁気記録媒体をＨＤＤに搭載させることにより記録容量を増大させることができる。しかし、一般に磁気記録媒体を薄くするために基板を薄板化するほど、高速回転時に磁気記録媒体が振動し易くなる傾向がある。そのような振動を抑制するためには、磁気記録媒体のガラス基板として、剛性が高く薄板化しても高速回転時に振動を生じ難いガラス基板を使用することが望ましい。かかる剛性の指標としては、例えば比弾性率を挙げることができる。
【０００５】
以上に鑑み、本発明の一態様は、高い剛性を有する磁気記録媒体基板用ガラスを提供することを目的とし、一形態では、比弾性率が高い磁気記録媒体基板用ガラスを提供することを目的とする。
【０００６】
本発明の一態様は、以下の通りである。

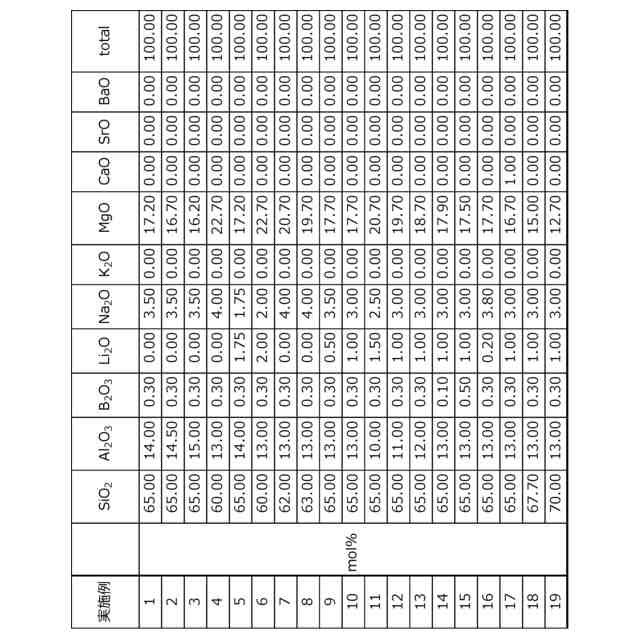

［１］Ｂ
２
Ｏ
３
含有量が０．１０モル％以上２．００モル％以下、
Ｎａ
２
Ｏ含有量が１．００モル％以上６．００モル％以下、
ＣａＯ含有量が０モル％以上１．００モル％以下、
ＭｇＯ含有量が１４．００モル％以上、
の非晶質ガラスである磁気記録媒体基板用または磁気記録再生装置用ガラススペーサ用のガラス（以下、「ガラスＡ」と呼ぶ。）。
［２］Ｂ
２
Ｏ
３
含有量が０．１０モル％以上２．００モル％以下、
Ｎａ
２
Ｏ含有量が１．００モル％以上６．００モル％以下、
ＣａＯ含有量が０モル％以上１．００モル％以下、
ＭｇＯ、ＳｒＯ、ＣａＯおよびＢａＯの合計含有量（ＭｇＯ＋ＳｒＯ＋ＣａＯ＋ＢａＯ）が１４．００モル％以上、
の非晶質ガラスである磁気記録媒体基板用または磁気記録再生装置用ガラススペーサ用のガラス（以下、「ガラスＢ」と呼ぶ。）。
［３］Ｌｉ
２
Ｏ、Ｎａ
２
ＯおよびＫ
２
Ｏの合計含有量に対するＮａ
２
Ｏ含有量のモル比（Ｎａ
２
Ｏ／（Ｌｉ
２
Ｏ＋Ｎａ
２
Ｏ＋Ｋ
２
Ｏ））が０．９５０以上である、［１］または［２］に記載のガラス。
［４］Ｌｉ
２
ＯおよびＫ
２
Ｏを含まない、［１］～［３］のいずれかに記載のガラス。
［５］ＳｉＯ
２
、Ｂ
２
Ｏ
３
およびＡｌ
２
Ｏ
３
の合計含有量（ＳｉＯ
２
＋Ｂ
２
Ｏ
３
＋Ａｌ
２
Ｏ
３

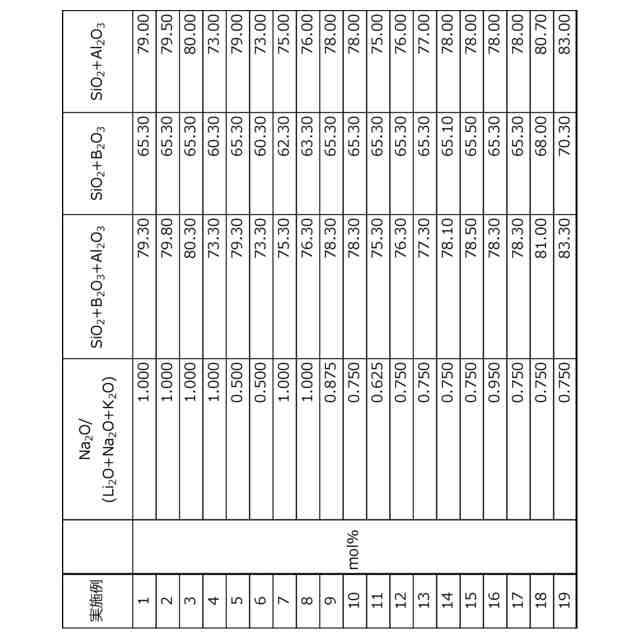

）が７０モル％以上である、［１］～［４］のいずれかに記載のガラス。
［６］ＳｉＯ
２
とＢ
２
Ｏ
３
との合計含有量（ＳｉＯ
２
＋Ｂ
２
Ｏ
３
）が５８モル％以上である、［１］～［５］のいずれかに記載のガラス。
［７］ＳｉＯ
２
とＡｌ
２
Ｏ
３
【０００７】
本発明の一態様によれば、高い剛性を有する磁気記録媒体基板用または磁気記録再生装置用ガラススペーサ用のガラスを提供することができる。また、一態様によれば、上記ガラスからなる磁気記録媒体基板、およびこの基板を含む磁気記録媒体を提供することもできる。更に一態様によれば、上記ガラスからなる磁気記録装置用ガラススペーサを提供することができる。また更に一態様によれば、磁気記録再生装置を提供することができる。
【発明を実施するための形態】
【０００８】
［ガラス］
以下において、ガラスＡおよびガラスＢをまとめて単に「ガラス」とも記載する。また、以下の記載の中で、特記しない限り、ガラスＡに関する記載はガラスＢにも適用することができ、ガラスＢに関する記載はガラスＡにも適用することができる。ガラスＡおよびガラスＢは、磁気記録媒体基板用ガラスまたは磁気記録再生装置用ガラススペーサ用のガラスであり、非晶質ガラスである。非晶質ガラスとは、結晶化ガラスとは異なり、実質的に結晶相を含まず、昇温によりガラス転移現象を示すガラスである。一方、結晶化ガラスは製造工程が複雑である。また、磁気記録媒体基板に求められる高い平滑性を結晶化ガラスによって達成することは容易ではない。
また、ガラスＡおよびガラスＢは、非晶質の酸化物ガラスであることができる。酸化物ガラスとは、ガラスの主要ネットワーク形成成分が酸化物であるガラスである。
以下、上記ガラスについて、更に詳細に説明する。
【０００９】
本発明および本明細書では、ガラス組成を、酸化物基準のガラス組成で表示する。ここで「酸化物基準のガラス組成」とは、ガラス原料が熔融時にすべて分解されてガラス中で酸化物として存在するものとして換算することにより得られるガラス組成をいうものとする。また、特記しない限り、ガラス組成はモル基準（モル％、モル比）で表示するものとする。
本発明および本明細書におけるガラス組成は、例えばＩＣＰ－ＡＥＳ（ＩｎｄｕｃｔｉｖｅｌｙＣｏｕｐｌｅｄＰｌａｓｍａ－ＡｔｏｍｉｃＥｍｉｓｓｉｏｎＳｐｅｃｔｒｏｍｅｔｒｙ）等の方法により求めることができる。定量分析は、ＩＣＰ－ＡＥＳを用い、各元素別に行われる。その後、分析値は酸化物表記に換算される。ＩＣＰ－ＡＥＳによる分析値は、例えば、分析値の±５％程度の測定誤差を含んでいることがある。したがって、分析値から換算された酸化物表記の値についても、同様に±５％程度の誤差を含んでいることがある。
また、本発明および本明細書において、構成成分の含有量が０％。０．０％、０．００％または含まないもしくは導入しないとは、この構成成分を実質的に含まないことを意味し、この構成成分の含有量が不純物レベル程度以下であることを指す。不純物レベル程度以下とは、例えば、０．０１％未満であることを意味する。
【００１０】
＜ガラス組成＞
上記ガラスのＢ
２
Ｏ
３
含有量は、化学的耐久性および剛性向上の観点から、２．００％以下であり、１．８０％以下であることが好ましく、１．５０％以下、１．２０％以下、１．００％以下、０．８０％以下、０．７０％以下、０．６０％以下、０．５０％以下、０．４０％以下の順により好ましい。化学的耐久性が高いガラスは、耐酸性および／または耐アルカリ性が高いため、研磨、洗浄等において面荒れが生じ難く、ガラス表面の低粗さを実現しやすいため好ましい。研磨による低粗さ化を実現しやすい性能を、以下において、低粗さ化研磨性能と呼ぶ。上記ガラスのＢ
２
Ｏ
３

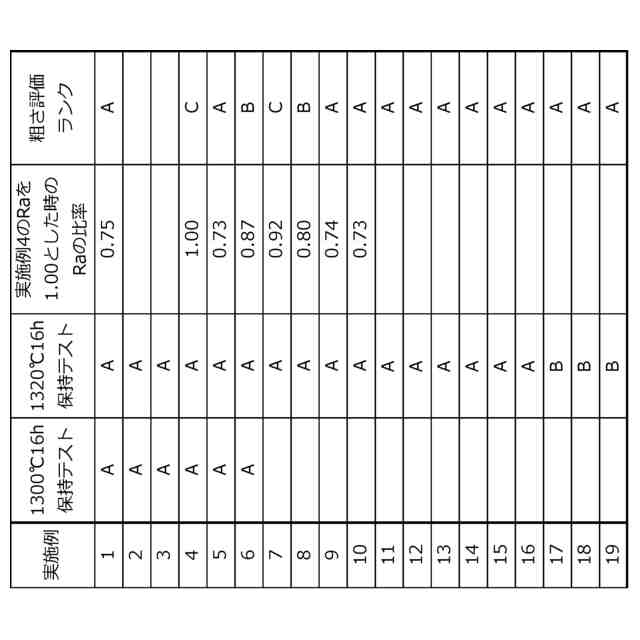

含有量は、耐衝撃性向上、熔解性および熱的安定性向上の観点から、０．１０％以上であり、０．２０％以上であることが好ましい。耐衝撃性が高いガラスは、切断、研削等の加工においてワレおよび／またはチッピングが発生し難いため好ましい。また、熱的安定性が高いガラスは、失透を生じ難いため好ましい。
（【００１１】以降は省略されています）

関連特許
