公開番号2025144510
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024197448
出願日2024-11-12
発明の名称サポータ構造体を含む極低温液体貯蔵タンク
出願人ジョンウイーエヌイーカンパニーリミテッド
代理人個人
主分類F17C 13/08 20060101AFI20250925BHJP(ガスまたは液体の貯蔵または分配)
要約【課題】サポータを通じて内槽タンクを安定的に支持して内槽タンクと外槽タンクとの間の間隔を一定に維持して緩衝の役割を果たすようにし、内槽タンクとの接触面積を減らして熱の出入りを最小化して真空断熱性能を向上させることができるサポータ構造体を含む極低温液体貯蔵タンクを提供すること。

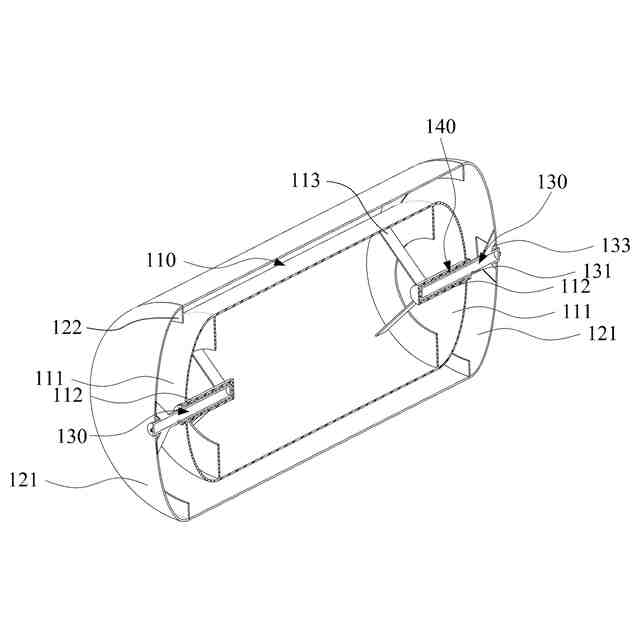

【解決手段】両側が半球形状の内槽側板111で形成され、内槽側板111の中央領域に内側へ湾入された引込溝112が形成され、極低温液体を貯蔵する内槽タンク110、内槽タンク110の外側をカバーするように形成され、両側が半球形状の外槽側板121で形成された外槽タンク120、外槽側板121の内側の中央領域に引込溝に引き込まれ、内槽タンク110を支持するように延長形成されたサポータ130、及び引込溝112とサポータ130との接触領域に介在されたMLI(Multi-Layer Insulation)を含む。
【選択図】図3

特許請求の範囲【請求項１】
両側が半球形状の内槽側板で形成され、前記内槽側板の中央領域に内側へ湾入された引込溝が形成され、極低温液体を貯蔵する内槽タンクと、
前記内槽タンクの外側をカバーするように形成され、両側が半球形状の外槽側板で形成された外槽タンクと、
前記外槽側板の内側の中央領域に前記引込溝に引き込まれ、前記内槽タンクを支持するように延びたサポータと、
前記引込溝と前記サポータとの接触領域に介在されたＭＬＩ（Ｍｕｌｔｉ-ＬａｙｅｒＩｎｓｕｌａｔｉｏｎ）と、を含む
ことを特徴とするサポータ構造体を含む極低温液体貯蔵タンク。
続きを表示（約 1,000 文字）【請求項２】
前記サポータの一側に、前記内槽タンクと前記外槽タンクとの間に真空を形成するための真空ホールが貫通形成される
請求項１に記載のサポータ構造体を含む極低温液体貯蔵タンク。
【請求項３】
前記サポータの外側には、前記真空ホールと連通した真空ポートが形成され、前記真空ポートに真空ポンプを連結するようにする
請求項２に記載のサポータ構造体を含む極低温液体貯蔵タンク。
【請求項４】
前記サポータは、
前記外槽タンクの内側に形成されるブラケットによって支持される
請求項１に記載のサポータ構造体を含む極低温液体貯蔵タンク。
【請求項５】
前記外槽タンクの内周面には、バックリング（ｂｕｃｋｌｉｎｇ）の発生を抑制する補強ピンが形成される
請求項１に記載のサポータ構造体を含む極低温液体貯蔵タンク。
【請求項６】
前記引込溝の外側面と前記内槽タンクの内周面との間に支持台が結合される
請求項１に記載のサポータ構造体を含む極低温液体貯蔵タンク。
【請求項７】

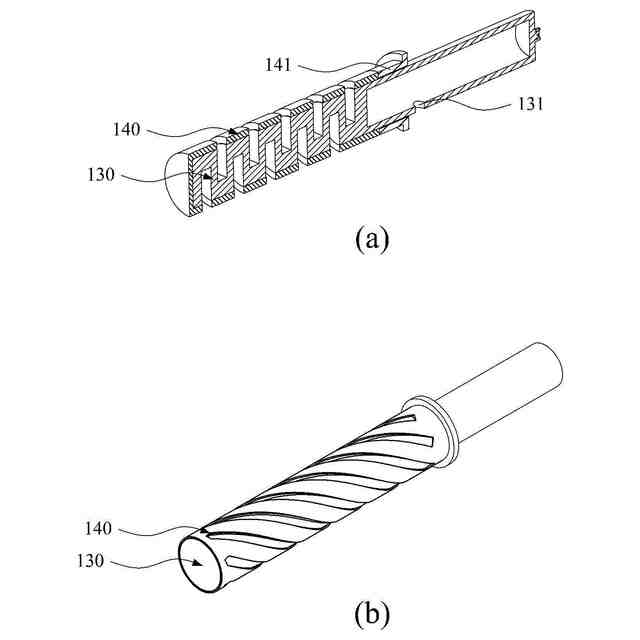

前記サポータは、矩形波形状又はコ字状と逆コ字状の連続する形状の断面構造からなり、
前記ＭＬＩは、前記サポータの形状に相応して前記引込溝と前記サポータとの接触領域に形成される
請求項１に記載のサポータ構造体を含む極低温液体貯蔵タンク。
【請求項８】
前記サポータの外周面には、竜巻状の凹溝が長手方向に延長形成され、
前記ＭＬＩは、前記サポータの形状に相応して前記引込溝と前記サポータとの接触領域に形成される
請求項１に記載のサポータ構造体を含む極低温液体貯蔵タンク。
【請求項９】
前記サポータは、前端が閉鎖されたパイプ形状に形成され、
前記サポータの断面は、凹凸構造からなり、
前記ＭＬＩは、前記サポータの凹凸構造の形状に相応して前記引込溝と前記サポータとの接触領域に形成される
請求項１に記載のサポータ構造体を含む極低温液体貯蔵タンク。
【請求項１０】
前記ＭＬＩの終端は、
フランジタイプのブッシュによって固定されるようにする
請求項１に記載のサポータ構造体を含む極低温液体貯蔵タンク。

発明の詳細な説明【技術分野】
【０００１】
本発明は、サポータ構造体を含む極低温液体貯蔵タンクに関し、詳しくは、熱の出入りを最小化して断熱性能を最大化するサポータ構造体を含む極低温液体貯蔵タンクに関し、より詳しくは、サポータを通じて内槽タンクを安定的に支持して内槽タンクと外槽タンクとの間の間隔を一定に維持して緩衝の役割を果たすようにし、内槽タンクとの接触面積を減らして熱の出入りを最小化して真空断熱性能を向上させることができるサポータ構造体を含む極低温液体貯蔵タンクに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
通常、液化天然ガス貯蔵タンクの構造は、-１６２℃以下の温度で高くない圧力で貯蔵が可能であるが、液化水素は、液化天然ガスに比べてより低温で加圧が必要であるので、既存に知られている液化天然ガスの貯蔵技術よりも厳しい解決策が必要である。
【０００３】
即ち、液化水素は、液化温度が-２５３℃で極低温の液化天然ガスよりも更に低い液化温度を持つ低沸点特性を有するので、液化天然ガスよりも気化がより促進され易く、体積当たりの蒸発率（ＢＯＲ：Ｂｏｉｌ-ＯｆｆＲａｔｅ）は、液化天然ガスの１０倍に達する。
【０００４】
一方、液化水素を貯蔵する装置は、球形状の外槽タンク、外槽タンクの内部に収容され、液化水素を貯蔵する球形状の内槽タンク、及び内槽タンクと外槽タンクとの間を支持するサポータで構成される。
【０００５】
しかし、従来の液化水素貯蔵装置は、内槽タンクの垂直移動、水平移動、回転などの流動を抑制する機能が弱く、内槽タンクが流動した場合、再び元の位置に復帰させる機能も備えていないなど構造的安定性が確保されていないという問題があり、内槽タンクと外槽タンクとの間に多数配置されるサポータを通じて外槽タンクから内槽タンクへの熱侵入が行われ、断熱性能が低下するという問題がある。
【０００６】
これにより、サポータを通じた熱の出入りを最小化し、内槽タンクにおける極低温液体の流動を最小化できる技術が要求される。
【先行技術文献】
【特許文献】
【０００７】
韓国登録特許公報第１０-２６２３４３３号（船舶用液化水素燃料タンク、これに用いられる連結部サポートシステム、効率が向上した防波板及び断熱性能の向上のための蒸気冷却遮断膜、２０２４.０１.１２.公告）
韓国公開特許公報第１０-２０２３-０１４３６５５号（液化水素タンク支持装置、２０２３.１０.１３.）
【発明の概要】
【発明が解決しようとする課題】
【０００８】
本発明は上記事情に鑑みてなされたものであって、その目的は、サポータを通じて内槽タンクを安定的に支持して内槽タンクと外槽タンクとの間の間隔を一定に維持して緩衝の役割を果たすようにし、内槽タンクとの接触面積を減らして熱の出入りを最小化して真空断熱性能を向上させることができるサポータ構造体を含む極低温液体貯蔵タンクを提供することにある。
【課題を解決するための手段】
【０００９】
前述した目的を達成するために、本発明の実施例は、両側が半球形状の内槽側板で形成され、前記内槽側板の中央領域に内側へ湾入された引込溝が形成され、極低温液体を貯蔵する内槽タンクと、前記内槽タンクの外側をカバーするように形成され、両側が半球形状の外槽側板で形成された外槽タンクと、前記外槽側板の内側の中央領域に前記引込溝に引き込まれ、前記外槽タンクを支持するように延びたサポータと、前記引込溝と前記サポータとの接触領域に介在されたＭＬＩ（Ｍｕｌｔｉ-ＬａｙｅｒＩｎｓｕｌａｔｉｏｎ）とを含むサポータ構造体を含む極低温液体貯蔵タンクを提供する。
【００１０】
ここで、前記サポータの一側に、前記内槽タンクと前記外槽タンクとの間に真空を形成するための真空ホールが貫通形成されることができる。
（【００１１】以降は省略されています）
