公開番号2025144657
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024044417
出願日2024-03-21
発明の名称貯湯式給湯機
出願人株式会社コロナ
代理人
主分類F24H 1/30 20220101AFI20250926BHJP(加熱;レンジ;換気)
要約【課題】熱効率向上が図れる貯湯式給湯機を提供する。
【解決手段】内方に備えた内缶1bとの間に貯湯室1dを形成した外缶1cと、内缶1b内に形成され燃焼バーナ3が臨んだ燃焼室2と、燃焼室2と外缶1cの上部に備えた排気室6とを貯湯室1dを通って連通させる複数本の煙管7と、を備え、燃焼バーナ3の燃焼ガスを煙管7を通して排気することによる熱交換で貯湯室1d内の水を加熱し給湯するものに於いて、煙管7の表面に、煙管7の内側に向かって凹状の溝部7aを備え、溝部7aは、煙管7の軸心方向に沿って連続して形成した。
【選択図】図1
特許請求の範囲【請求項１】
内方に備えた内缶との間に貯湯室を形成した外缶と、
前記内缶内に形成され燃焼バーナが臨んだ燃焼室と、
前記燃焼室と前記外缶の上部に備えた排気室とを前記貯湯室を通って連通させる複数本の煙管と、
を備え、
前記燃焼バーナの燃焼ガスを前記煙管を通して排気することによる熱交換で前記貯湯室内の水を加熱し給湯するものに於いて、
前記煙管の表面に、前記煙管の内側に向かって凹状の溝部を備え、
前記溝部は、前記煙管の軸心方向に沿って連続して形成した
ことを特徴とする貯湯式給湯機。
続きを表示（約 77 文字）【請求項２】
前記溝部は、前記煙管の軸心方向に沿って直線状に連続して複数形成した
ことを特徴とする請求項１に記載の貯湯式給湯機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、常に缶体内に所定量の湯水を貯湯し給湯箇所に設定温度の給湯もしくは温水供給を行う貯湯式給湯機に関するものである。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来この種のものにおいては、
内方に備えた筒状の内缶との間に貯湯室を形成した外缶と、前記内缶内に形成され燃焼バーナが臨んだ燃焼室と、この燃焼室と外缶上部の排気室とを貯湯室を通って連通させる複数本の煙管とを備え、貯湯室内の湯水温度が所定温度になるように燃焼バーナをオンオフ燃焼させ、燃焼バーナの燃焼や排ガスを煙管を通して排気することによる熱交換で、給水管から供給された貯湯室内の水を加熱して温水とするものがあった。（例えば、特許文献１）
【先行技術文献】
【特許文献】
【０００３】
特許第６５３７８６４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
昨今、給湯機の高効率化が求められる中、特許文献１の給湯機においては、熱交換を行う煙管の本数を増やす案や、煙管そのものの長さを長くする案が考えられるが、いずれも給湯機本体が大きくなる方向となり、解決策としては採用が見送られた。
また、煙管にバルジ加工を施し表面を蛇腹状にする案も考えられるが、熱効率の向上が図れる半面、煙管の軸心方向に垂直に溝部を形成するため、排気抵抗が上がって燃焼バーナに負荷がかかり燃焼への影響が大きくなって、燃焼不良などの不具合につながる可能性もあることや、垂直に成形した溝部に煤が溜まりやすくなるなどの課題があり、改善の余地があった。
また、煙管の表面に溝部を形成し、この溝部を煙管の表面に螺旋状に形成したスパイラル管を採用する案も考えられるが、煙管の溝部の加工によって煙管の長さ寸法の精度に影響がでる可能性もあり、改善の余地があった。
【０００５】
本発明はかかる背景を鑑みてなされたものであり、給湯機本体を大きくしたり、煙管の排気抵抗を増大させることなく、熱効率向上が図れる貯湯式給湯機を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は上記目的を達成するためになされたものであり、請求項１では、内方に備えた内缶との間に貯湯室を形成した外缶と、前記内缶内に形成され燃焼バーナが臨んだ燃焼室と、前記燃焼室と前記外缶の上部に備えた排気室とを前記貯湯室を通って連通させる複数本の煙管と、を備え、前記燃焼バーナの燃焼ガスを前記煙管を通して排気することによる熱交換で前記貯湯室内の水を加熱し給湯するものに於いて、前記煙管の表面に、前記煙管の内側に向かって凹状の溝部を備え、前記溝部は、前記煙管の軸心方向に沿って連続して形成したことを特徴とした。
【０００７】
請求項２では、前記溝部は、前記煙管の軸心方向に沿って直線状に連続して複数形成したことを特徴とした。
【発明の効果】
【０００８】
この本発明によれば、給湯機本体を大きくしたり、煙管の排気抵抗を増大させることなく、熱効率向上が図れる貯湯式給湯機を提供することができるものである。
【図面の簡単な説明】
【０００９】

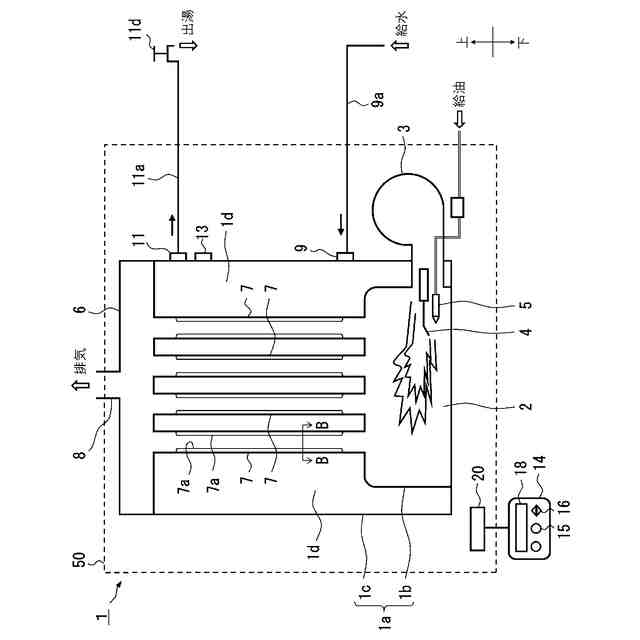

本発明の第１の実施形態の概略構成図

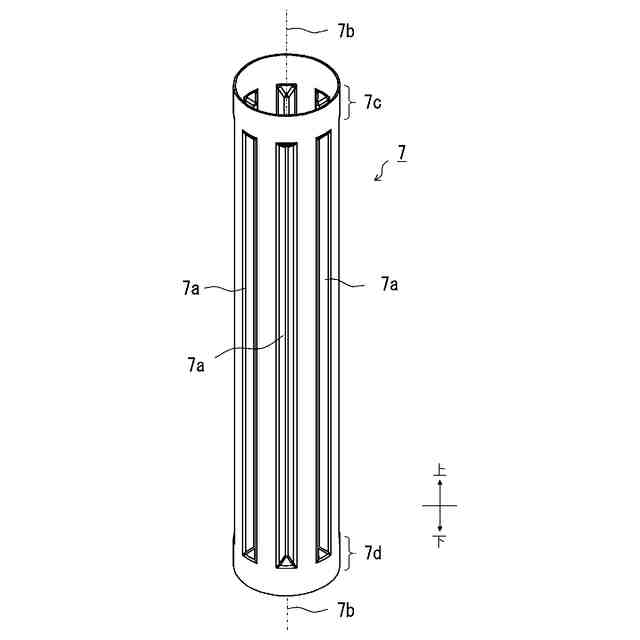

本発明の第１の実施形態の煙管の斜視図

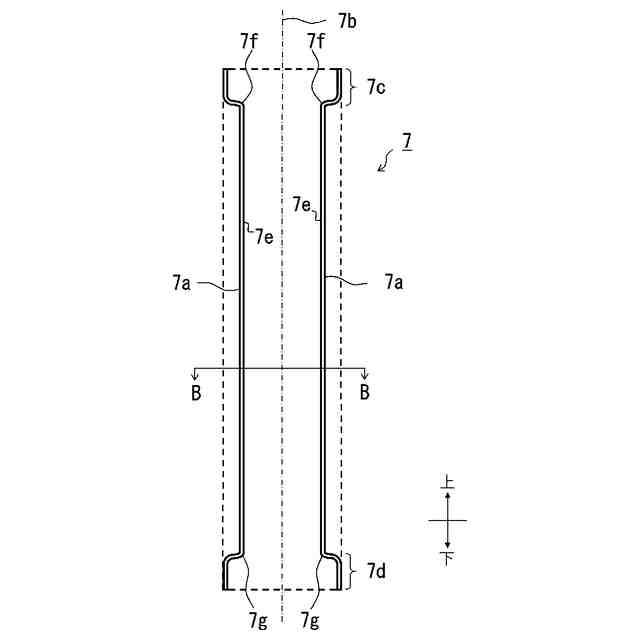

本発明の第１の実施形態の煙管のＡ－Ａ端面図

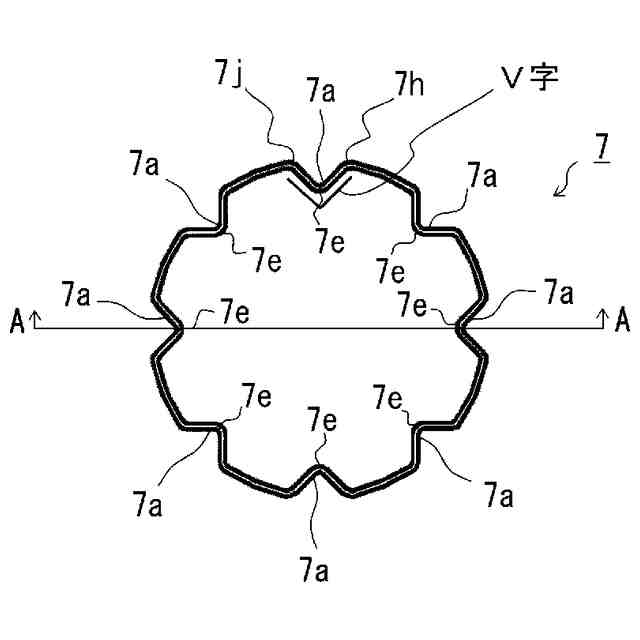

本発明の第１の実施形態の煙管のＢ－Ｂ端面図
【発明を実施するための形態】
【００１０】
本発明にかかる第１の実施形態について図１から図４に基づいて説明する。
（【００１１】以降は省略されています）
