特許ウォッチ

公開番号2025145268
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045358
出願日2024-03-21
発明の名称回路基板
出願人古河電気工業株式会社
代理人弁理士法人酒井国際特許事務所
主分類H05K 1/02 20060101AFI20250926BHJP(他に分類されない電気技術)
要約【課題】多層構造の回路基板に差動信号ライン対を形成する場合、誘電率が変化する場所に差動信号ラインが形成されることや製造誤差に起因するスキューの発生を抑えることができる回路基板を提供する。

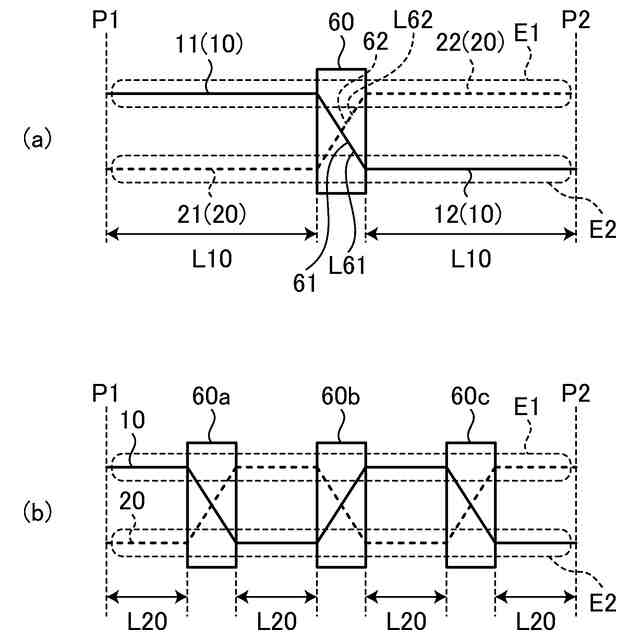

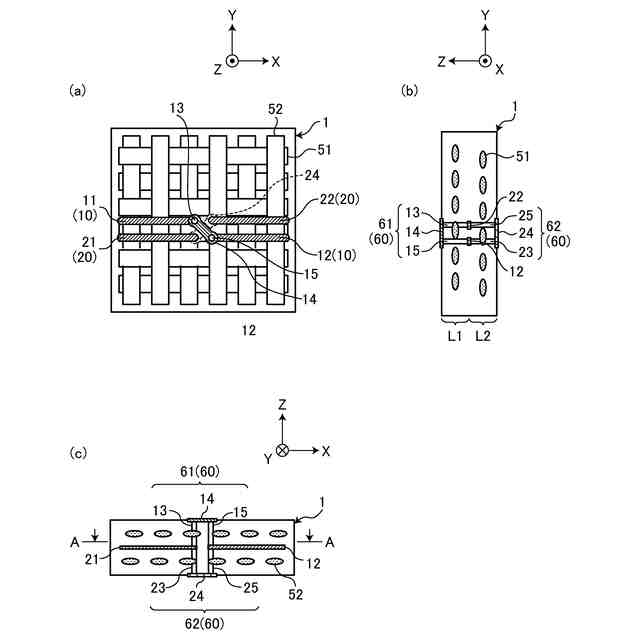

【解決手段】差動信号ライン対は、同一絶縁層上に形成されたストリップライン構成の第1の信号ライン10及び第2の信号ライン20であり、第1の信号ライン10と第2の信号ライン20は、途中において1以上、ライン入れ替えの電極パターン14,24を用いた交差部61,62を介してライン入れ替えを行い、交差部61,62を介した第1の信号ライン10の長さと交差部62を介した第2の信号ライン20の長さの合計値は同じであり、交差部60により区分される奇数番目の信号ライン間隔長さの合計長さと、偶数番目の信号ライン間隔長さの合計長さとは同じである。
【選択図】図1
特許請求の範囲【請求項１】
差動信号ライン対よりなる伝送線路が形成される回路基板であって、
前記差動信号ライン対は、
同一絶縁層上に形成されたストリップライン構成の第１の信号ライン及び第２の信号ラインであり、
前記第１の信号ラインと前記第２の信号ラインは、途中において１以上、ライン入れ替え電極パターンを用いた交差部を介してライン入れ替えを行い、
前記交差部を介した前記第１の信号ラインの長さと前記交差部を介した前記第２の信号ラインの長さの合計値は同じであり、前記交差部により区分される奇数番目の信号ライン間隔長さの合計長さと、偶数番目の信号ライン間隔長さの合計長さとは同じであることを特徴とする回路基板。
続きを表示（約 540 文字）【請求項２】
差動信号ライン対よりなる伝送線路が形成される回路基板であって、
前記差動信号ライン対は、
少なくとも２層以上の内層に配置されブロードサイドカップリング構成の第１の信号ライン及び第２の信号ラインであり、
前記第１の信号ラインと前記第２の信号ラインは、途中において１以上、ライン入れ替え電極パターンを用いた交差部を介して層間のライン入れ替えを行い、
前記交差部を介した前記第１の信号ラインの長さと前記交差部を介した前記第２の信号ラインの長さの合計値は同じであり、前記交差部により区分される奇数番目の信号ライン間隔長さの合計長さと、偶数番目の信号ライン間隔長さの合計長さとは同じであることを特徴とする回路基板。
【請求項３】
前記交差部の数は奇数であり、
ライン端を含めた前記交差部の間の信号ライン間隔長さは等しいことを特徴とする請求項１又は２に記載の回路基板。
【請求項４】
前記回路基板は、繊維と前記繊維間に充填された絶縁材と有した絶縁層による多層構造であり、前記第１の信号ライン及び前記第２の信号ラインは、前記絶縁層上に形成されることを特徴とする請求項１又は２に記載の回路基板。

発明の詳細な説明【技術分野】
【０００１】
本発明は、多層構造の回路基板に差動信号ライン対を形成する場合、誘電率が変化する場所に差動信号ラインが形成されることや製造誤差に起因するスキューの発生を抑えることができる回路基板に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
近年、信号伝送の高速化が進み、それらの信号伝送にはＧＨｚ帯の信号が使用される。このような高速な信号が伝送する伝送線路を備えた回路基板を設計する場合、同相ノイズ耐性の高い、差動配線信号伝送が有用であり、幅広く利用されている。例えば、特許文献１に記載された光トランシーバを備えた光通信装置におけるスイッチ装置などの回路基板では差動配線信号伝送が行われる。
【０００３】
差動信号は、理想的には、１８０度の位相差あるいは正負に逆転したデータを２つの伝送経路を用いて伝送され、同相ノイズが互いに打ち消し合うことを特徴としている。差動伝送では２つの信号経路で１８０度位相差もしくは正負逆転した信号を伝送することになるが、その信号経路長に差分が生じると送信端でタイミングが揃った信号を伝送しても受信端で正負データの到着タイミングに差分が生じ、結果同相成分が増加し、信号品質の劣化を招くことになる。したがって、差動配線においては、正負の信号間のスキュー（位相差）の調整が重要となる。この差動信号の構造には、ストリップ、マイクロストリップ、ブロードサイドカップリングなどがある。特許文献２では、ストリップ構造を用いている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－０２７１４７号公報
特開２０２２－００７３４０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、差動信号ライン対は、回路基板として多層絶縁体が用いられることが多い。例えば、回路基板としては繊維とこの繊維間に充填された絶縁材と有した絶縁層による多層構造とする場合がある。この場合、繊維方向と信号ライン方向との違いや、信号ラインが繊維間か繊維上かによって絶縁体の実効誘電率が変化し、信号ライン対間でスキューが発生する場合がある。ストリップラインを用いた差動伝送では、回路基板の面方向に信号ライン対が広がるため、スキューの発生が問題となる。
【０００６】
一方、差動信号ライン対をブロードサイドカップリング構造とする場合、信号ラインが曲がってもスキューが生じないが、この場合も、製造誤差で、層間で誘電率が異なったり、層間でライン線幅が異なったりする製造誤差が生じたりする。この結果、信号ライン対間でスキューが発生する場合がある。
【０００７】
本発明は、上記に鑑みてなされたものであって、多層構造の回路基板に差動信号ライン対を形成する場合、誘電率が変化する場所に差動信号ラインが形成されることや製造誤差に起因するスキューの発生を抑えることができる回路基板を提供することを目的とする。
【課題を解決するための手段】
【０００８】
上述した課題を解決し、目的を達成するために、本発明にかかる回路基板は、差動信号ライン対よりなる伝送線路が形成される回路基板であって、前記差動信号ライン対は、同一絶縁層上に形成されたストリップライン構成の第１の信号ライン及び第２の信号ラインであり、前記第１の信号ラインと前記第２の信号ラインは、途中において１以上、ライン入れ替え電極パターンを用いた交差部を介してライン入れ替えを行い、前記交差部を介した前記第１の信号ラインの長さと前記交差部を介した前記第２の信号ラインの長さの合計値は同じであり、前記交差部により区分される奇数番目の信号ライン間隔長さの合計長さと、偶数番目の信号ライン間隔長さの合計長さとは同じであることを特徴とする。
【０００９】

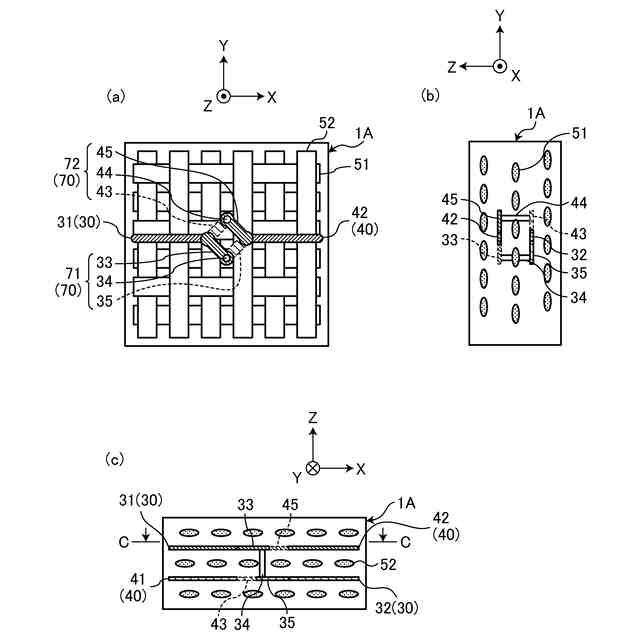

また、本発明にかかる回路基板は、差動信号ライン対よりなる伝送線路が形成される回路基板であって、前記差動信号ライン対は、少なくとも２層以上の内層に配置されブロードサイドカップリング構成の第１の信号ライン及び第２の信号ラインであり、前記第１の信号ラインと前記第２の信号ラインは、途中において１以上、ライン入れ替え電極パターンを用いた交差部を介して層間のライン入れ替えを行い、前記交差部を介した前記第１の信号ラインの長さと前記交差部を介した前記第２の信号ラインの長さの合計値は同じであり、前記交差部により区分される奇数番目の信号ライン間隔長さの合計長さと、偶数番目の信号ライン間隔長さの合計長さとは同じであることを特徴とする。
【００１０】

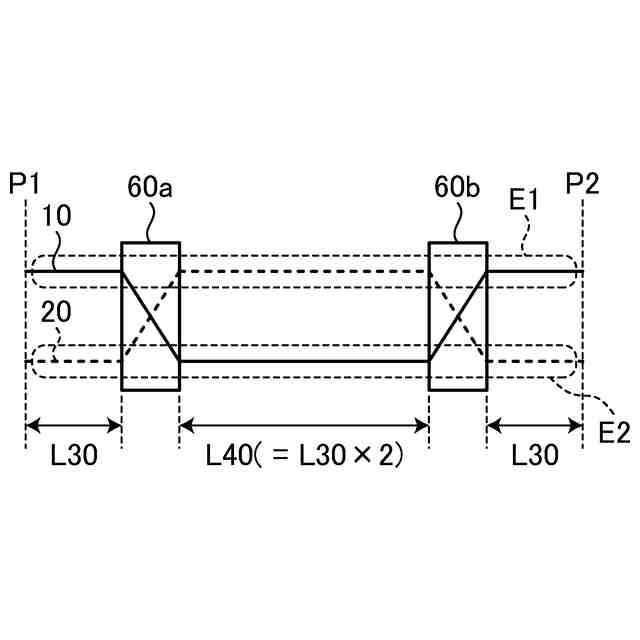

また、本発明にかかる回路基板は、上記の発明において、前記交差部の数は奇数であり、ライン端を含めた前記交差部の間の信号ライン間隔長さは等しいことを特徴とする。
（【００１１】以降は省略されています）
