公開番号2025145560
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045792
出願日2024-03-22
発明の名称複合ケーブル
出願人古河電気工業株式会社
代理人個人,個人
主分類H01B 7/00 20060101AFI20250926BHJP(基本的電気素子)
要約【課題】複合ケーブルの外部シースの剥取性にばらつきを抑制する。
【解決手段】導体31の外周に絶縁層32を有する少なくとも二本の電源線3と、導体21の外周に絶縁層22を有する二本の信号線2が対となって撚り合わせられた、少なくとも一組の対撚り信号線と、全ての電源線と全ての対撚り信号線とが撚り合わせれてなるケーブルコアの外周に形成された外部シース4とを備えた複合ケーブル1であって、ケーブルコアと外部シースの間に滑剤5が封入され、滑剤を撚り合わされた電源線及び信号線の隙間にまで浸透した状態とした。
【選択図】図2
特許請求の範囲【請求項１】
導体の外周に絶縁層を有する少なくとも二本の電源線と、
導体の外周に絶縁層を有する二本の信号線が対となって撚り合わせられた、少なくとも一組の対撚り信号線と、
全ての前記電源線と全ての前記対撚り信号線とが撚り合わせれてなるケーブルコアの外周に形成された外部シースとを備えた複合ケーブルであって、
前記ケーブルコアと前記外部シースの間に滑剤が封入され、前記滑剤は、撚り合わされた前記電源線及び前記信号線の外周に生じる隙間にまで浸透した状態であることを特徴とする複合ケーブル。
続きを表示（約 390 文字）【請求項２】
前記外部シースの内側に、前記ケーブルコアの押さえ巻きを設けないことを特徴とする請求項１に記載の複合ケーブル。
【請求項３】
前記滑剤は、脂肪酸又は脂肪酸塩を10～100[wt%］、滑石を0～90[wt%]とする混合材であることを特徴とする請求項１に記載の複合ケーブル。
【請求項４】
前記滑剤は、前記脂肪酸又は前記脂肪酸塩を10～90[wt%］、前記滑石を10～90[wt%]の混合材であることを特徴とする請求項３に記載の複合ケーブル。
【請求項５】
前記脂肪酸又は前記脂肪酸塩は、ステアリン酸又はステアリン酸塩であることを特徴とすることを特徴とする請求項３に記載の複合ケーブル。
【請求項６】
前記脂肪酸又は前記脂肪酸塩の融点は、摂氏70度以下であることを特徴とする請求項３記載の複合ケーブル。

発明の詳細な説明【技術分野】
【０００１】
本発明は、複合ケーブルに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、電線の線状体と外被との離型性をよくするために、線条体の表面にタルクのような粉末状の滑剤を塗布してから外被による被覆が行われていた（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－１１０２６０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、近年は、複数のケーブルをシースでまとめた複合ケーブルが機械、装置類に使用されている。
複合ケーブルは、シース内の複数の電源線や二本一対で撚り合わされた信号線がさらに撚り合わされてケーブルコアを構成している場合がある。
このようなケーブルコアに上記の従来技術を適用した場合、ケーブルコアは、電源線や信号線が捻回によって絡み合って複雑な隙間を形成するため、タルクのような粉末状の滑剤は、各電源線や各信号線の隙間に行き渡らせることは困難であった。
このため、複合ケーブルの外部シースの剥取性にばらつきが生じやすいという問題が生じていた。
【０００５】
本発明は、上記の問題点を鑑みてなされたものであり、複合ケーブルの外部シースの剥取性にばらつきを抑制することを目的とする。
【課題を解決するための手段】
【０００６】
前記の問題を解決するために、本発明は、
導体の外周に絶縁層を有する少なくとも二本の電源線と、
導体の外周に絶縁層を有する二本の信号線が対となって撚り合わせられた、少なくとも一組の対撚り信号線と、
全ての前記電源線と全ての前記対撚り信号線とが撚り合わされてなるケーブルコアの外周に形成された外部シースとを備えた複合ケーブルであって、
前記ケーブルコアと前記外部シースの間に滑剤が封入され、前記滑剤は、撚り合わされた前記電源線及び前記信号線の外周に生じる隙間にまで浸透した状態であることを特徴とする。
【発明の効果】
【０００７】
本発明によれば、複合ケーブルの外部シースの剥取性にばらつきを抑制することができる。
【図面の簡単な説明】
【０００８】

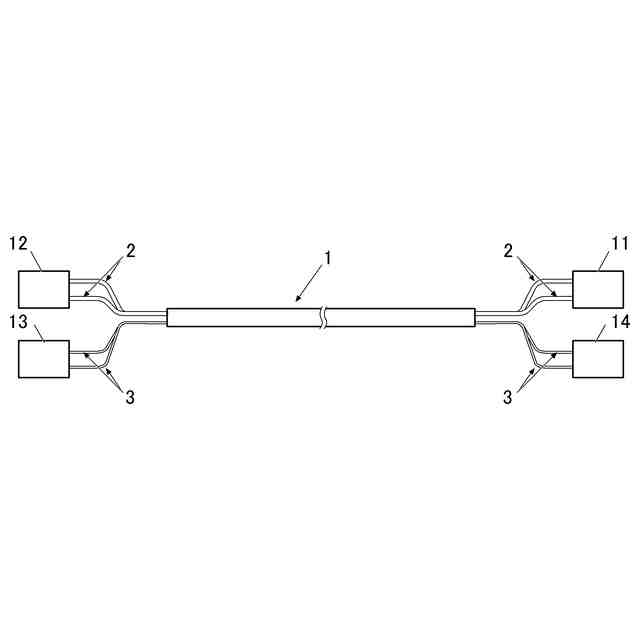

複合ケーブルの信号線をＡＢＳセンサとＡＢＳ制御デバイスに接続し、電源線をＥＰＢ制御デバイスとアクチュエータに接続した状態を表す図である。

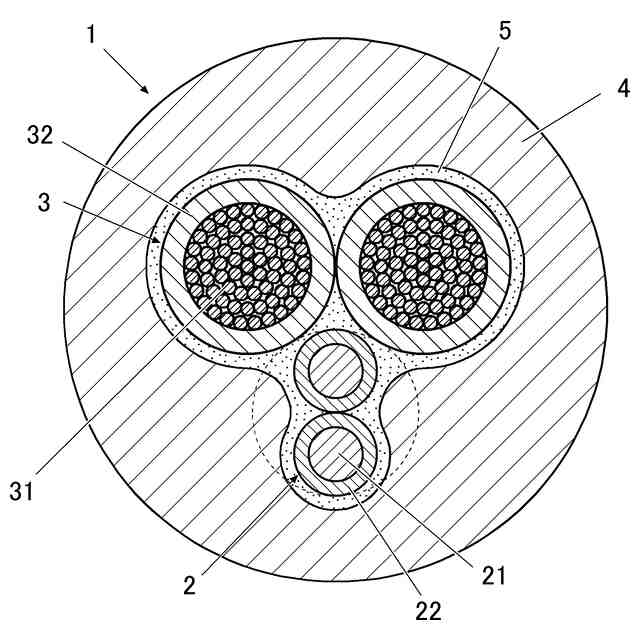

本実施形態に係る複合ケーブルの構成例を表す断面図であり、四芯の場合を表す。

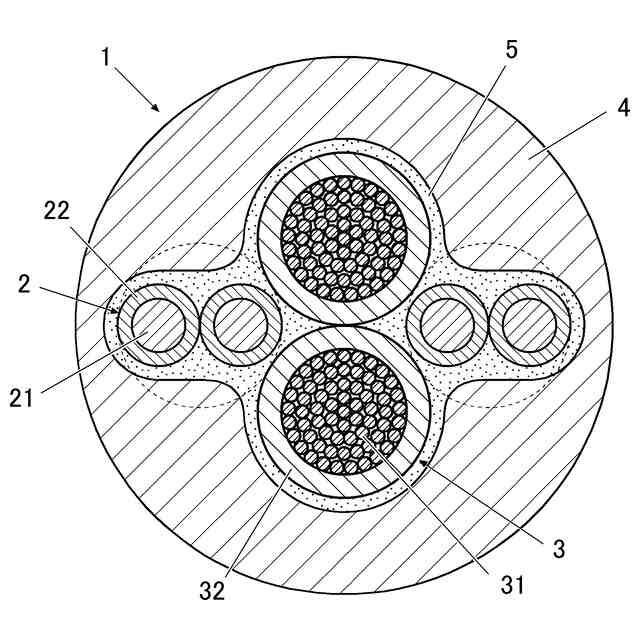

本実施形態に係る複合ケーブルの構成例を表す断面図であり、六芯の場合を表す。
電源線又は信号線の導体が複数の素線を撚り合わされて構成されていることを表す図である。

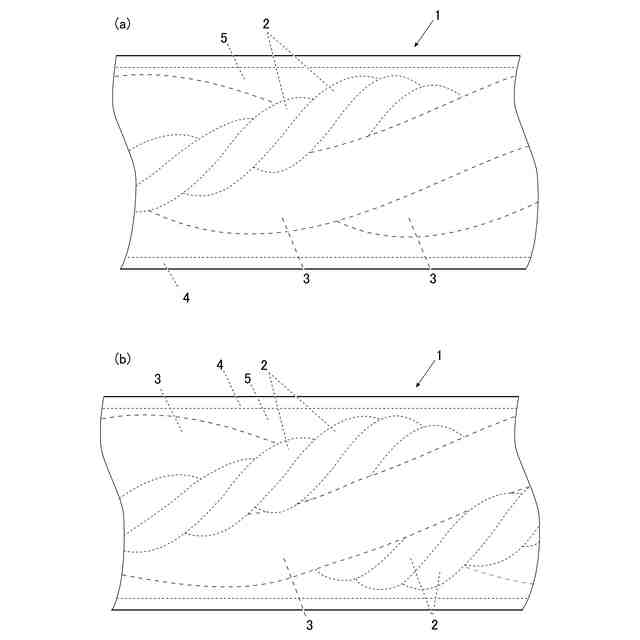

図５（ａ）は複合ケーブル内で四芯の信号線及び電源線が撚り合わされた状態を表す図、図５（ｂ）は複合ケーブル内で六芯の信号線及び電源線が撚り合わされた状態を表す図である。

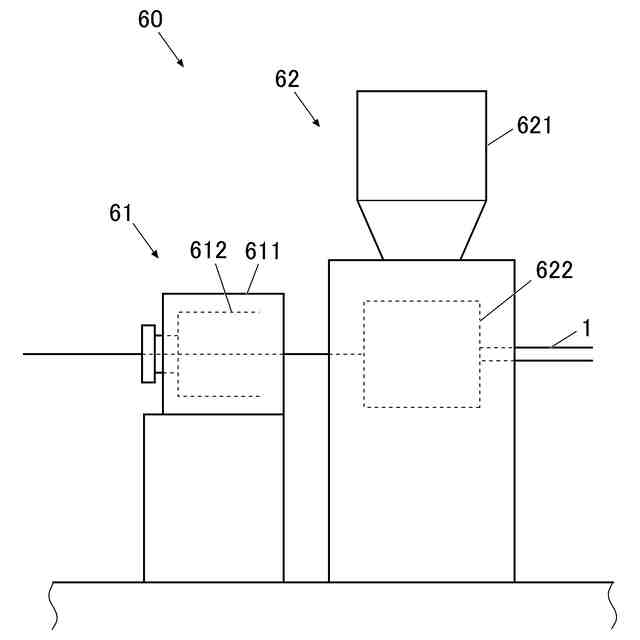

複合ケーブルの押出被覆工程を実行するシステムの構成図である。
実施例１～４と比較例１，２とついて「密着力のばらつき」、「タルク飛散性」、「加工性」の評価の結果を示した図表である。
「タルク飛散性」の測定環境を示す説明図である。

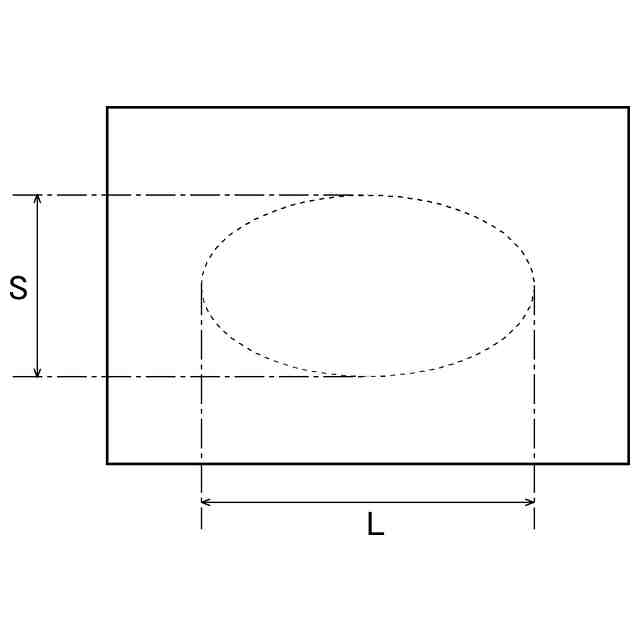

「タルク飛散性」の評価を行うための飛散の範囲を示す説明図である。
【発明を実施するための形態】
【０００９】
［複合ケーブルの概略］
以下、図面を参照して、本発明に係る複合ケーブルについて説明する。
ただし、以下に述べる実施形態には、本発明を実施するために技術的に好ましい種々の限定が付されているが、本発明の範囲を以下の実施形態や図示例に限定するものではない。
なお、以下の説明において、「数値Ａ～数値Ｂ」という場合には、「数値Ａ以上、数値Ｂ以下」の範囲を示すものとする。
【００１０】
複合ケーブル１は、導体２１，３１の外周に絶縁層としての樹脂層２２，３２を有する複数の電線としての信号線２及び電源線３と、複数の信号線２及び電源線３の外周を被覆する外部シース４とを備えている。
複数の信号線２と複数の電源線３とがケーブルコアを構成し、ケーブルコアと外部シース４との間には、滑剤５が封入されている。
また、ケーブルコアの外周には、押さえテープによる押さえ巻きは形成されない。
（【００１１】以降は省略されています）
