公開番号2025145619
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045898
出願日2024-03-22
発明の名称液体吐出装置、印刷装置、液体吐出方法およびプログラム
出願人株式会社リコー
代理人弁理士法人酒井国際特許事務所
主分類B41J 2/01 20060101AFI20250926BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】2つのヘッドの重複範囲における画質の低下を防ぐことを目的とする。
【解決手段】複数のノズルからなるノズル列を複数配列して前記ノズルから液滴を選択的に媒体へ吐出する複数のヘッドとノズルからの液滴の吐出を制御する制御部とを有し隣接する第1のヘッド及び第2のヘッドをノズル列の列方向の端部にノズルオーバーラップ領域を設けて設置する液体吐出装置において第1のヘッドの所定のノズル列のノズルと第2のヘッドの所定のノズル列のノズルはノズル列と直交する直線上に配置されノズルオーバーラップ領域において制御部はノズルから吐出される複数の液滴をノズル列と直交する方向に着弾する複数の液滴を第1のヘッドのノズルのみ又は第2のヘッドのノズルのみから吐出しノズル列において液滴を吐出する吐出ノズルと液滴を吐出しない非吐出ノズルを交互に配置し複数のノズル列に含まれる前記非吐出ノズルをノズル列に対して斜め方向に配置する。
【選択図】図10
特許請求の範囲【請求項１】
複数のノズルからなるノズル列を複数配列して前記ノズルから液滴を選択的に媒体へ吐出する複数のヘッドと、前記ノズルからの液滴の吐出を制御する制御部と、を有し、隣接する第１のヘッド及び第２のヘッドを前記ノズル列の列方向の端部にノズルオーバーラップ領域を設けて設置する液体吐出装置において、
前記第１のヘッドの所定のノズル列のノズルと前記第２のヘッドの所定のノズル列のノズルは、前記ノズル列と直交する直線上に配置され、
前記ノズルオーバーラップ領域において、前記制御部は、
前記ノズル列と直交する方向に着弾する複数の液滴を、前記第１のヘッドのノズルのみ又は前記第２のヘッドのノズルのみから吐出し、
前記ノズル列において、液滴を吐出する吐出ノズルと液滴を吐出しない非吐出ノズルを交互に配置し、
複数のノズル列に含まれる前記非吐出ノズルを、ノズル列に対して斜め方向に配置する、
液体吐出装置。
続きを表示（約 1,200 文字）【請求項２】
前記ヘッドに含まれる前記ノズル列の数は、６乃至１０の範囲である、
請求項１に記載の液体吐出装置。
【請求項３】
前記ノズル列に含まれる前記ノズルの間隔は、前記ノズル列の間隔よりも小さい、
請求項１に記載の液体吐出装置。
【請求項４】
請求項１乃至３のいずれか一項に記載の液体吐出装置と、
前記液体吐出装置を駆動させて液体を媒体へ吐出させるシステム制御部と、
前記媒体を搬送する搬送手段と、
を備える印刷装置。
【請求項５】
複数のノズルからなるノズル列を複数配列して前記ノズルから液滴を選択的に媒体へ吐出する複数のヘッドを有し、
隣接する第１のヘッド及び第２のヘッドを前記ノズル列の列方向の端部にノズルオーバーラップ領域を設けて設置し、
前記ノズルオーバーラップ領域において、前記第１のヘッドの所定のノズル列のノズルと前記第２のヘッドの所定のノズル列のノズルは、前記ノズル列と直交する直線上に配置される、液体吐出ヘッドにおける液体吐出方法であって、
前記ノズルからの液滴の吐出を制御する制御工程を含み、
前記ノズルオーバーラップ領域において、前記制御工程は、
前記ノズル列と直交する方向に着弾する複数の液滴を、前記第１のヘッドのノズルのみ又は前記第２のヘッドのノズルのみから吐出し、
前記ノズル列において、液滴を吐出する吐出ノズルと液滴を吐出しない非吐出ノズルを交互に配置し、
複数のノズル列に含まれる前記非吐出ノズルを、ノズル列に対して斜め方向に配置する、
液体吐出方法。
【請求項６】
複数のノズルからなるノズル列を複数配列して前記ノズルから液滴を選択的に媒体へ吐出する複数のヘッドを有し、隣接する第１のヘッド及び第２のヘッドを前記ノズル列の列方向の端部にノズルオーバーラップ領域を設けて設置し、前記ノズルオーバーラップ領域において、前記第１のヘッドの所定のノズル列のノズルと前記第２のヘッドの所定のノズル列のノズルは、前記ノズル列と直交する直線上に配置される、液体吐出ヘッドを制御するコンピュータを、
前記ヘッドを駆動させて液体を吐出させる制御手段として機能させるものであって、
前記ノズルオーバーラップ領域において、前記制御手段は、
前記ノズル列と直交する方向に着弾する複数の液滴を、前記第１のヘッドのノズルのみ又は前記第２のヘッドのノズルのみから吐出し、
前記ノズル列において、液滴を吐出する吐出ノズルと液滴を吐出しない非吐出ノズルを交互に配置し、
複数のノズル列に含まれる前記非吐出ノズルを、ノズル列に対して斜め方向に配置する、
プログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、液体吐出装置、印刷装置、液体吐出方法およびプログラムに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
近年、液体吐出装置は、例えば、高生産性を実現するための吐出対象物の搬送速度の高速度化や、吐出対象物として幅広のメディア（印刷媒体）への対応が求められている。また、幅広の印刷媒体に対応するために、複数の吐出ヘッドを並べて長尺のヘッド群を構成する場合、ヘッド間の位置合わせ精度に起因する画質低下や、ヘッドの吐出ばらつき等による画質低下を抑制するため、隣接ヘッド端部のノズルをオーバーラップさせて、吐出ノズルと非吐出ノズルを選択して、重複領域の画質低下を抑制する技術が知られている。
【０００３】
特許文献１には、２つのヘッドユニットが、媒体の相対移動方向及びノズル配列方向に互いにずれて配置され、ノズル配列方向における所定の重複範囲において、２つのヘッドユニットの一部のノズル同士が、相対移動方向に重なるように配置されることが開示されている。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の技術では、重複範囲において２つのヘッドに吐出を振り分けると、ヘッドが重複しない範囲に比べ１ノズルあたりの駆動周波数が低下する。このため、重複範囲では吐出量が変わってしまい、重複範囲において濃度ムラやスジ等の画質低下が生じるという問題があった。
【０００５】
本発明は、上記に鑑みてなされたものであって、２つのヘッドの重複範囲における画質の低下を防ぐことを目的とする。
【課題を解決するための手段】
【０００６】
上述した課題を解決し、目的を達成するために、本発明は、複数のノズルからなるノズル列を複数配列して前記ノズルから液滴を選択的に媒体へ吐出する複数のヘッドと、前記ノズルからの液滴の吐出を制御する制御部と、を有し、隣接する第１のヘッド及び第２のヘッドを前記ノズル列の列方向の端部にノズルオーバーラップ領域を設けて設置する液体吐出装置において、前記第１のヘッドの所定のノズル列のノズルと前記第２のヘッドの所定のノズル列のノズルは、前記ノズル列と直交する直線上に配置され、前記ノズルオーバーラップ領域において、前記制御部は、前記ノズル列と直交する方向に着弾する複数の液滴を、前記第１のヘッドのノズルのみ又は前記第２のヘッドのノズルのみから吐出し、前記ノズル列において、液滴を吐出する吐出ノズルと液滴を吐出しない非吐出ノズルを交互に配置し、複数のノズル列に含まれる前記非吐出ノズルを、ノズル列に対して斜め方向に配置する。
【発明の効果】
【０００７】
本発明によれば、２つのヘッドの重複範囲における画質の低下を防ぐことができる、という効果を奏する。
【図面の簡単な説明】
【０００８】

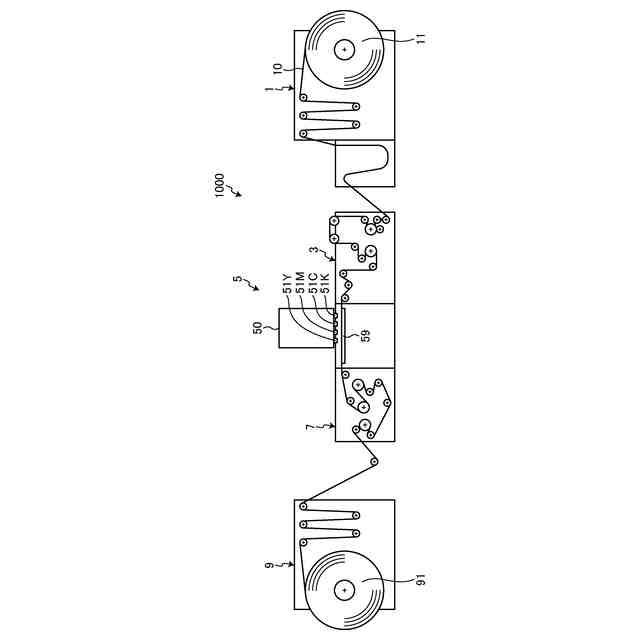

図１は、第１の実施の形態にかかる印刷装置の概略構成を示す図である。
図２は、印刷装置のヘッドユニットの一例の平面図である。

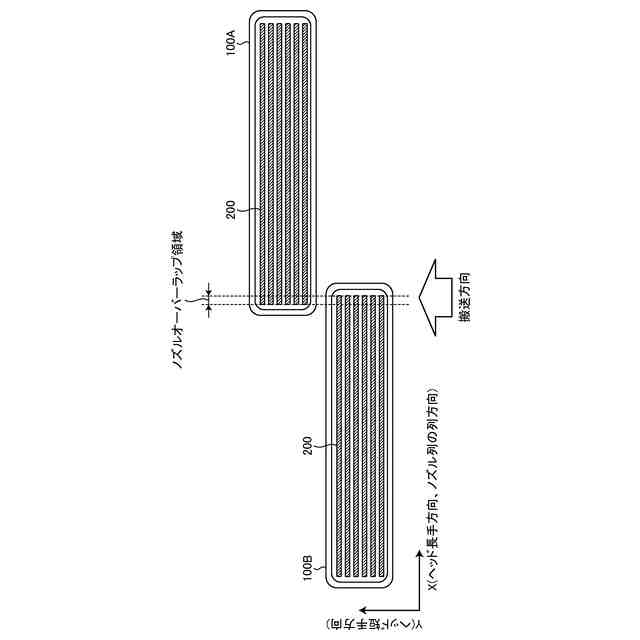

図３は、隣接する複数のヘッドの構成を示す平面図である。

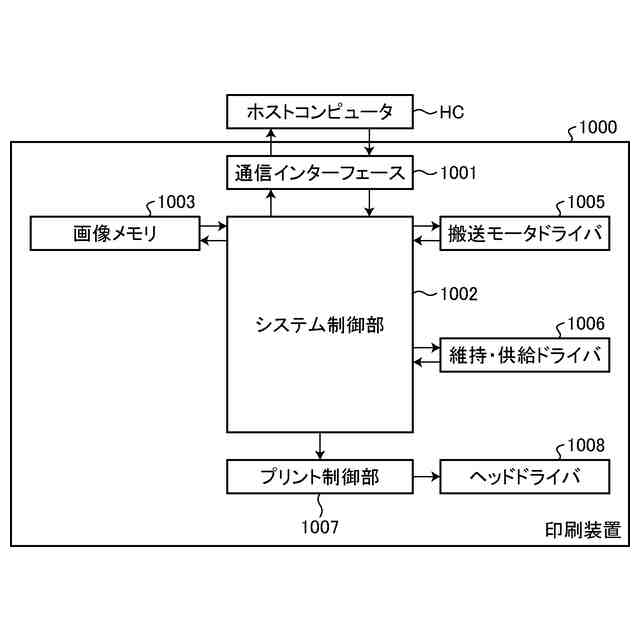

図４は、印刷装置のシステム構成例を示すブロック図である。

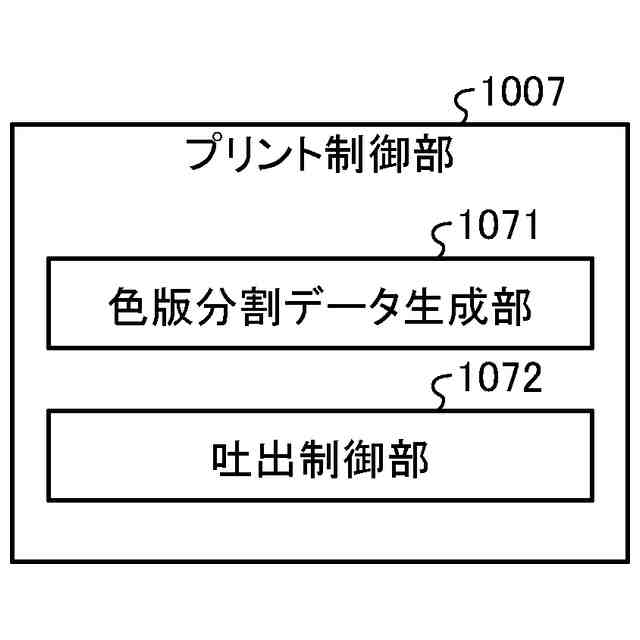

図５は、プリント制御部による各ノズルの液滴吐出制御に係る機能ブロック図である。

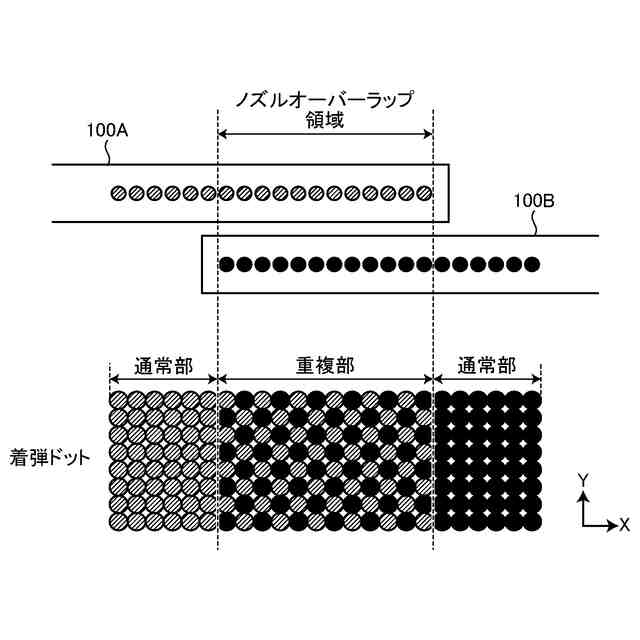

図６は、ノズルオーバーラップ領域の周辺における従来の着弾ドットの例を示す図である。
図７は、駆動周波数と吐出適量の関係の一例を示す図である。

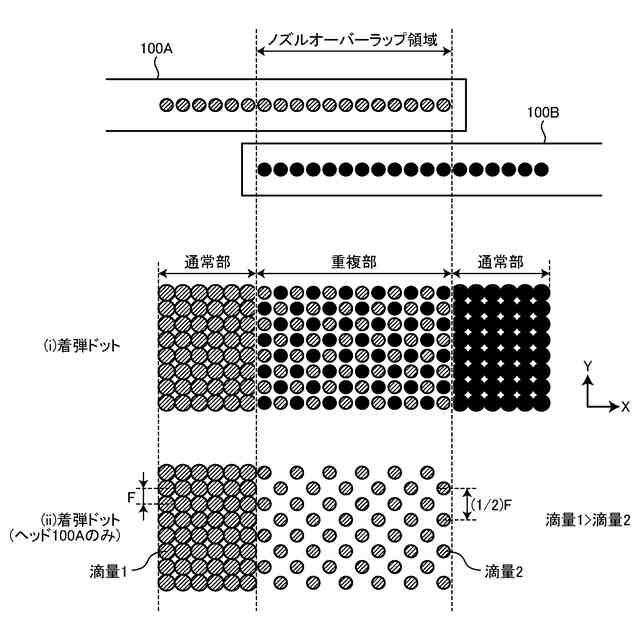

図８は、吐出適量が低下した状態で形成された従来の着弾ドットの例を示す図である。

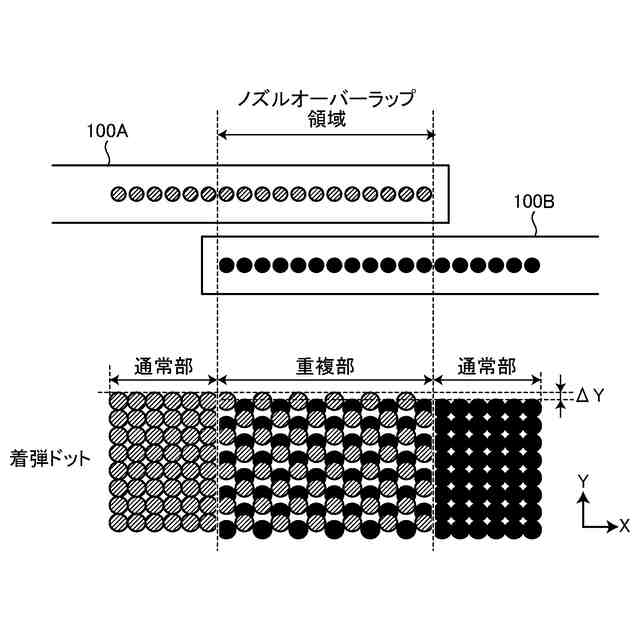

図９は、重複部において２つのヘッドからの液滴が重なって着弾した場合の着弾ドットの例を示す図である。

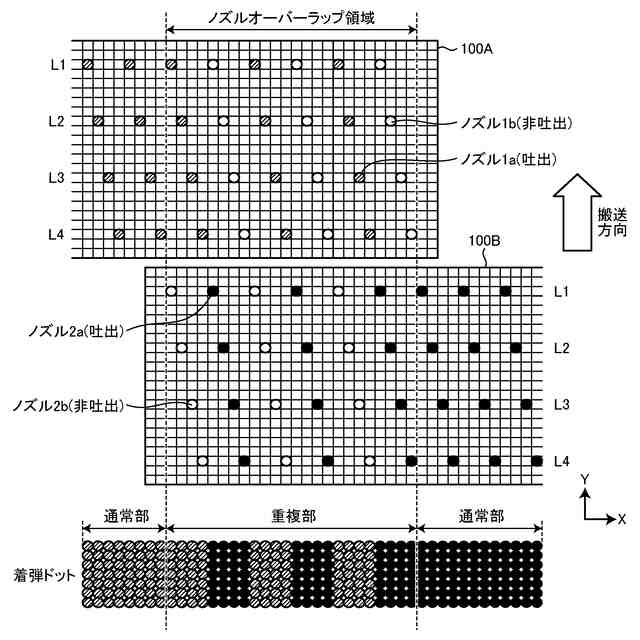

図１０は、第１の実施の形態に係るマスクパターンと、形成された着弾ドットの例を示す図である。
図１１は、第１の実施の形態に係るマスクパターンと、形成された着弾ドットの他の例を示す図である。
図１２は、第１の実施の形態に係るマスクパターンと、形成された着弾ドットの他の例を示す図である。
図１３は、第２の実施の形態に係る電極の製造装置の一例を示す模式図である。
【発明を実施するための形態】
【０００９】
以下に添付図面を参照して、液体吐出装置、印刷装置、液体吐出方法およびプログラムの実施の形態を詳細に説明する。
【００１０】
（第１の実施の形態）
ここで、図１は第１の実施の形態にかかる印刷装置１０００の概略構成を示す図、図２は印刷装置１０００のヘッドユニット５０の一例の平面図である。本実施形態にかかる印刷装置１０００は、ライン型ヘッドであるヘッドユニット５０を備えたライン型インクジェット記録装置である。
（【００１１】以降は省略されています）
