公開番号2025141425
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024041349
出願日2024-03-15
発明の名称定着装置、及び、画像形成装置
出願人株式会社リコー
代理人個人
主分類G03G 15/20 20060101AFI20250919BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】経時においても潤滑剤保持部材における潤滑剤の保持性を充分に維持する。
【解決手段】、ヒータ25(加熱手段)によって加熱されて、所定の回転方向に回転する無端状の定着ベルト21が設けられている。また、定着ベルト21を介して加圧ローラ31(加圧回転体)に圧接してシートPが搬送されるニップ部Nを形成するニップ形成部材26が、定着ベルト21の内周面側に配置されている。さらに、潤滑剤を保持可能な均熱部材22(潤滑剤保持部材)が、ニップ形成部材26と定着ベルト21との間に介在されている。そして、均熱部材22は、定着ベルト21の内周面に摺接する摺接面22aにおいて、回転方向下流側の全域に非凹部Wが形成されて、少なくとも非凹部Wを除く部分に複数の凹部22a1が形成されている。
【選択図】図6
特許請求の範囲【請求項１】
加熱手段によって加熱されて、所定の回転方向に回転する無端状の定着ベルトと、
前記定着ベルトの内周面側に配置されて、前記定着ベルトを介して加圧回転体に圧接してシートが搬送されるニップ部を形成するニップ形成部材と、
前記ニップ形成部材と前記定着ベルトとの間に介在されて、潤滑剤を保持可能な潤滑剤保持部材と、
を備え、
前記潤滑剤保持部材は、前記定着ベルトの内周面に摺接する摺接面において、回転方向下流側の全域に非凹部が形成されて、少なくとも前記非凹部を除く部分に複数の凹部が形成されたことを特徴とする定着装置。
続きを表示（約 840 文字）【請求項２】
前記複数の凹部は、前記摺接面において前記非凹部を除く部分の全域にわたって形成されたことを特徴とする請求項１に記載の定着装置。
【請求項３】
前記潤滑剤保持部材は、回転方向上流側において前記ニップ部から離れる方向に起立する上流側起立部を具備し、
前記複数の凹部は、前記摺接面と前記上流側起立部とが交差する部分にも形成されたことを特徴とする請求項２に記載の定着装置。
【請求項４】
前記非凹部は、その表面が平滑に形成されたことを特徴とする請求項１又は請求項２に記載の定着装置。
【請求項５】
前記非凹部は、平滑に形成された表面上に、前記ニップ部の側に突出して幅方向に延在する凸部が形成されたことを特徴とする請求項１又は請求項２に記載の定着装置。
【請求項６】
前記凸部は、幅方向両端部の突出高さが幅方向中央部の突出高さに比べて高くて、幅方向両端部の回転方向の厚みが幅方向中央部の回転方向の厚みに比べて厚いことを特徴とする請求項５に記載の定着装置。
【請求項７】
前記潤滑剤保持部材は、前記接触面において熱を幅方向に均一化する均熱部材であることを特徴とする請求項１又は請求項２に記載の定着装置。
【請求項８】
前記ニップ形成部材と前記潤滑剤保持部材と前記定着ベルトとを介して前記加圧ローラに当接するように、前記定着ベルトの内側に設置された補強部材と、
前記定着ベルトの略筒状の姿勢が保持されるように前記定着ベルトの幅方向両端部をそれぞれガイドするガイド部材と、
を備え、
前記加熱手段は、前記ニップ部とは異なる前記定着ベルトの周方向の領域を加熱領域として加熱するように構成されたことを特徴とする請求項１又は請求項２に記載の定着装置。
【請求項９】
請求項１又は請求項２に記載の定着装置を備えたことを特徴とする画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
この発明は、シートの表面に担持されたトナー像を加熱して定着させる定着装置と、それを備えた複写機、プリンタ、ファクシミリ、又は、それらの複合機等の画像形成装置と、に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来から、複写機、プリンタ等の画像形成装置に設置される定着装置において、定着ベルトとニップ形成部材との間に均熱部材などの潤滑剤保持部材を設置したものが知られている（例えば、特許文献１参照。）。
【０００３】
一方、特許文献１には、均熱部材における潤滑剤の保持性を高めることを目的として、均熱部材における摺接面の全域に複数の凹部を形成する技術が開示されている。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の定着装置は、均熱部材（潤滑剤保持部材）の摺接面に複数の凹部が形成されているため、潤滑剤の保持性が高まる効果が大いに期待できる。
しかし、経時で潤滑剤保持部材における下流側から潤滑剤が漏出するなどして、潤滑剤の保持性がまだまだ充分ではなかった。そのため、経時で定着装置の駆動トルクが上昇してしまう不具合などが生じる可能性があった。
【０００５】
この発明は、上述のような課題を解決するためになされたもので、経時においても潤滑剤保持部材における潤滑剤の保持性が充分に維持される、定着装置、及び、画像形成装置を提供することにある。
【課題を解決するための手段】
【０００６】
この発明における定着装置は、加熱手段によって加熱されて、所定の回転方向に回転する無端状の定着ベルトと、前記定着ベルトの内周面側に配置されて、前記定着ベルトを介して加圧回転体に圧接してシートが搬送されるニップ部を形成するニップ形成部材と、前記ニップ形成部材と前記定着ベルトとの間に介在されて、潤滑剤を保持可能な潤滑剤保持部材と、を備え、前記潤滑剤保持部材は、前記定着ベルトの内周面に摺接する摺接面において、回転方向下流側の全域に非凹部が形成されて、少なくとも前記非凹部を除く部分に複数の凹部が形成されたものである。
【発明の効果】
【０００７】
本発明によれば、経時においても潤滑剤保持部材における潤滑剤の保持性が充分に維持される、定着装置、及び、画像形成装置を提供することができる。
【図面の簡単な説明】
【０００８】

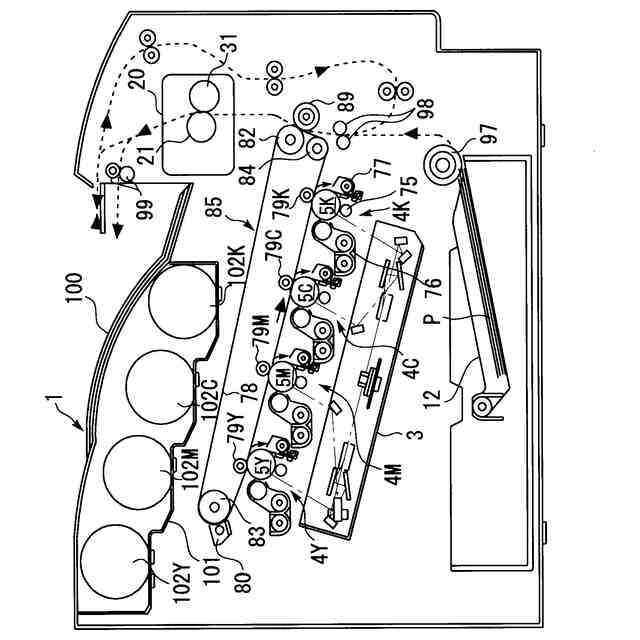

この発明の実施の形態における画像形成装置を示す全体構成図である。
定着装置を示す構成図である。

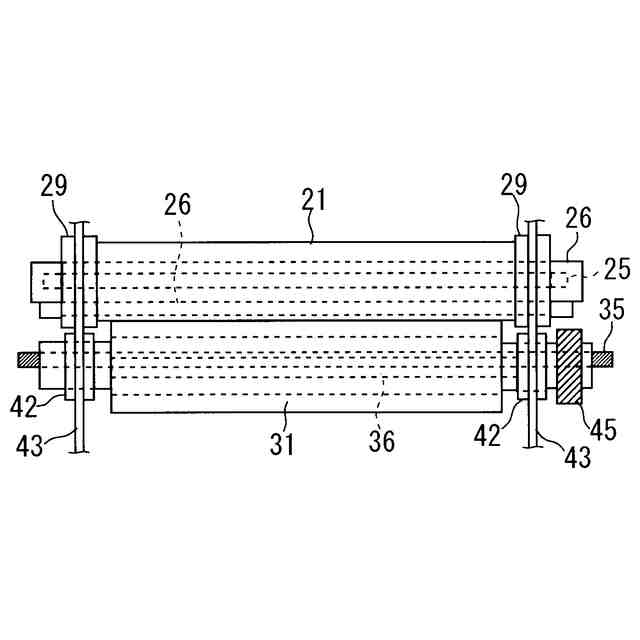

定着装置を幅方向にみた側面図である。

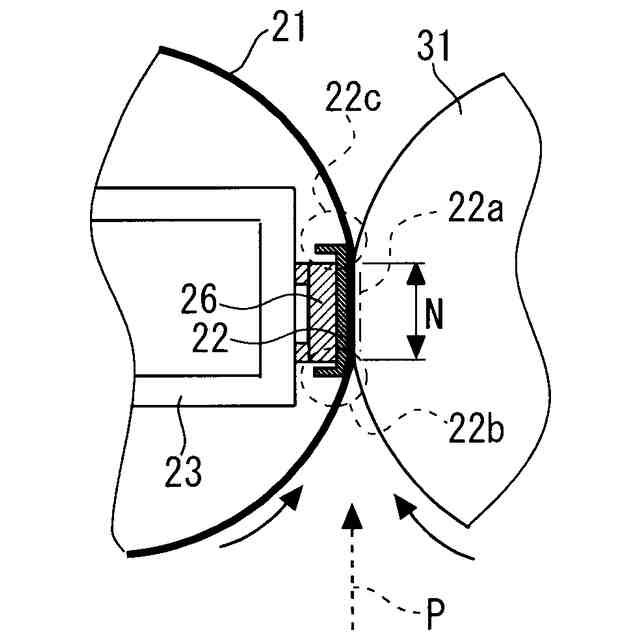

ニップ部の近傍を示す拡大図である。

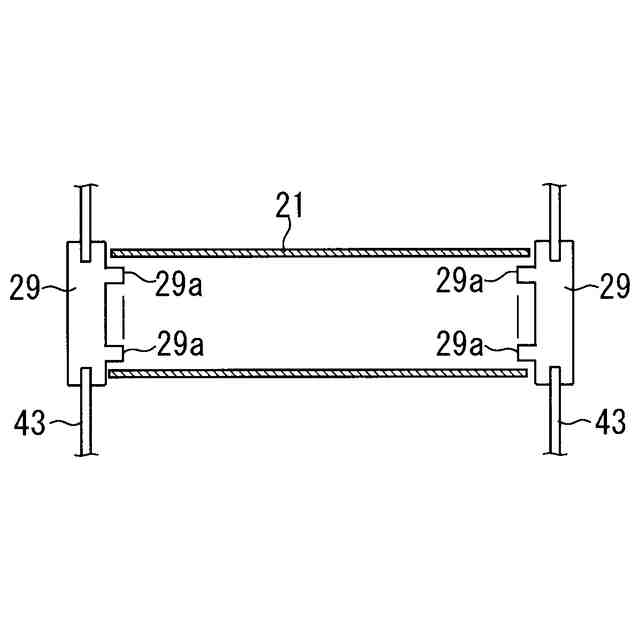

定着ベルトとガイド部材とを幅方向に示す概略図である。

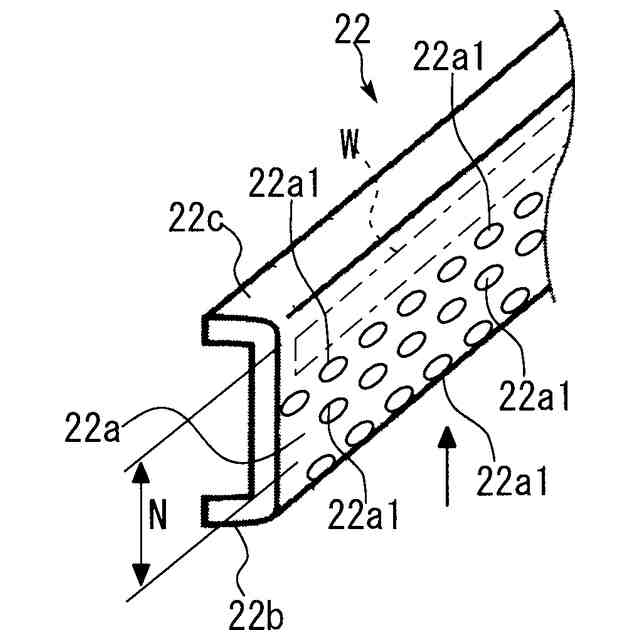

潤滑剤保持部材を示す斜視図である。

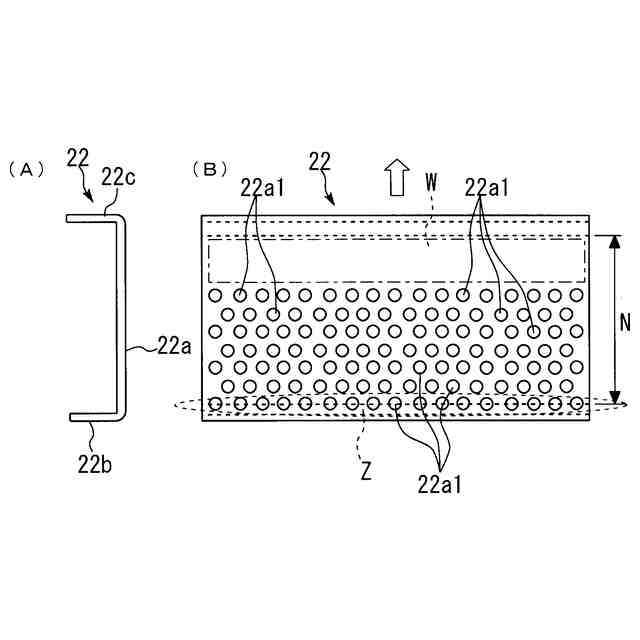

潤滑剤保持部材を示す、（Ａ）側面図と、（Ｂ）正面図と、である。

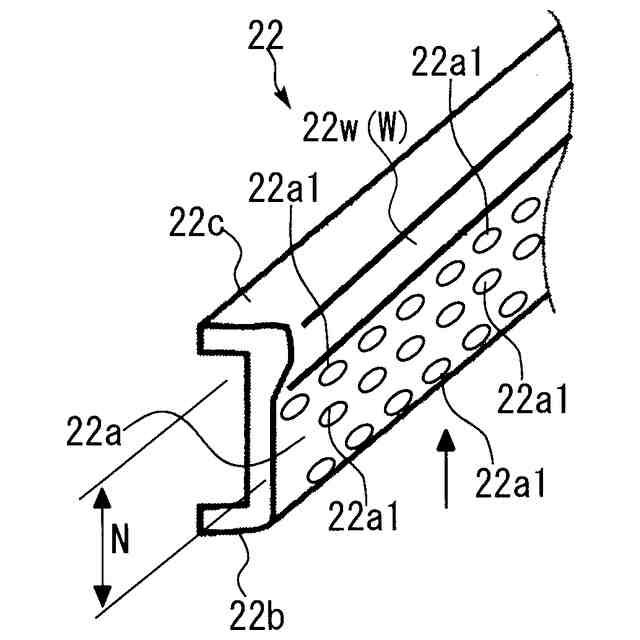

変形例１としての、潤滑剤保持部材を示す斜視図である。

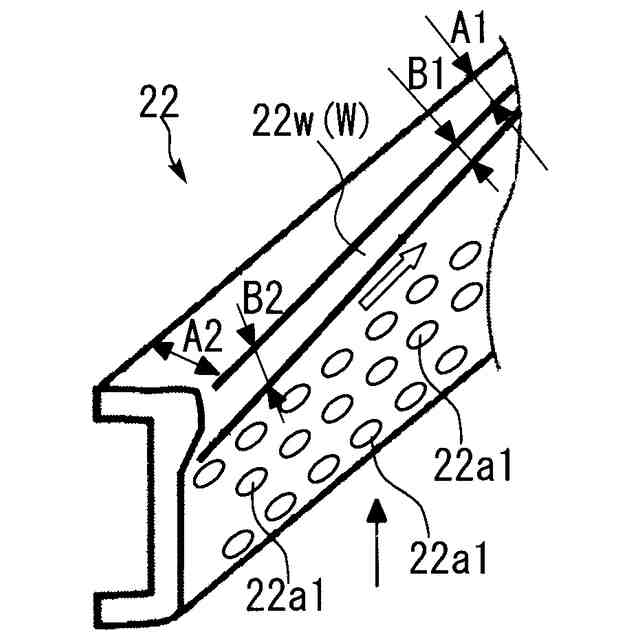

変形例２としての、潤滑剤保持部材を示す斜視図である。
【発明を実施するための形態】
【０００９】
以下、この発明を実施するための形態について、図面を参照して詳細に説明する。なお、各図中、同一又は相当する部分には同一の符号を付しており、その重複説明は適宜に簡略化ないし省略する。
【００１０】
まず、図１にて、画像形成装置１における全体の構成・動作について説明する。
図１に示すように、本実施の形態における画像形成装置１は、タンデム型カラープリンタである。画像形成装置本体１の上方にあるボトル収容部１０１には、各色（イエロー、マゼンタ、シアン、ブラック）に対応した４つのトナーボトル１０２Ｙ、１０２Ｍ、１０２Ｃ、１０２Ｋが着脱可能（交換可能）に設置されている。
ボトル収容部１０１の下方には中間転写ユニット８５が配設されている。その中間転写ユニット８５の中間転写ベルト７８に対向するように、各色（イエロー、マゼンタ、シアン、ブラック）に対応した作像部４Ｙ、４Ｍ、４Ｃ、４Ｋが並設されている。
（【００１１】以降は省略されています）
