公開番号2025141402
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024041313
出願日2024-03-15
発明の名称定着装置、及び、画像形成装置
出願人株式会社リコー
代理人個人
主分類G03G 15/20 20060101AFI20250919BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】感熱素子を面状ヒータに近づく方向に付勢する付勢部材が正常な姿勢で取り付けられていることを確認しやすくする。
【解決手段】面状ヒータ24においてニップ部を形成する面に対して反対側の面に接触するサーミスタ40(感熱素子)が設けられている。さらに、サーミスタ40を面状ヒータ24に近づく方向に付勢する圧縮スプリング47(付勢部材)と、ホルダ23を支持して圧縮スプリング47を保持するステー30と、が設けられている。そして、ステー30の内部に保持した圧縮スプリング47の姿勢の変化に連動するフック形状部47a(連動部)が、ステー30の貫通部30aから外部に突出するように構成している。
【選択図】図2
特許請求の範囲【請求項１】
幅方向に延在する面状ヒータと、
前記面状ヒータによって加熱される定着ベルトと、
前記定着ベルトを介して前記面状ヒータに圧接することでシートが搬送されるニップ部を形成する加圧回転体と、
前記面状ヒータを保持するホルダと、
前記面状ヒータにおいて前記ニップ部を形成する面に対して反対側の面に対して、直接的又は間接的に接触するか、対向するか、する感熱素子と、
前記感熱素子を前記面状ヒータに近づく方向に付勢する付勢部材と、
前記ホルダを支持して、前記付勢部材を保持するステーと、
を備え、
前記ステーの内部に保持した前記付勢部材の姿勢の変化に連動する連動部が、前記ステーの貫通部から外部に突出するか、前記貫通部に位置するか、するように構成したことを特徴とする定着装置。
続きを表示（約 480 文字）【請求項２】
前記連動部は、前記付勢部材の一部として形成された部分であることを特徴とする請求項１に記載の定着装置。
【請求項３】
前記連動部は、前記付勢部材に取り付けた取付け部材であることを特徴とする請求項１に記載の定着装置。
【請求項４】
前記連動部は、前記付勢部材としての圧縮スプリングの内周部に挿入されて、前記感熱素子を保持するブラケットの一部として突出した柱状部であることを特徴とする請求項１に記載の定着装置。
【請求項５】
前記貫通部の穴径が、前記連動部の外径よりも大きいことを特徴とする請求項１に記載の定着装置。
【請求項６】
前記連動部は、前記定着ベルトの内周面に接触しないように、その突出量が定められたことを特徴とする請求項１に記載の定着装置。
【請求項７】
前記感熱素子は、サーミスタ又はサーモスタットであることを特徴とする請求項１に記載の定着装置。
【請求項８】
請求項１に記載の定着装置を備えたことを特徴とする画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
この発明は、面状ヒータを備えた定着装置と、それを備えた複写機、プリンタ、ファクシミリ、又は、それらの複合機等の画像形成装置と、に関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来から、複写機、プリンタ等の画像形成装置における定着装置おいて、定着ベルトを加熱する加熱手段として面状ヒータ（発熱抵抗体）を用いたものが知られている（例えば、特許文献１参照。）。
【０００３】
詳しくは、特許文献１の定着装置は、定着ベルト、加圧ローラ（加圧回転体）、定着ベルトを介して加圧ローラに圧接する面状ヒータ（ヒータ）、面状ヒータを保持するホルダ（ヒータホルダ）、ホルダを保持・補強するステー、面状ヒータの過昇温や温度を検知する感熱素子（サーモスタット、サーミスタ）、などで形成されている。
そして、駆動手段によって加圧ローラが回転駆動されて、ニップ部における加圧ローラとの摩擦抵抗によって、定着ベルトも加圧ローラの回転にともない従動回転（連れ回り）することになる。
そして、感熱素子によって温度制御された面状ヒータによって定着ベルトが加熱されて、ニップ部に向けて搬送されるシート上のトナー像が、ニップ部にて熱と圧力とを受けてシート上に定着されることになる。
【０００４】
一方、特許文献１には、ステーとサーモスタットとのショートを防止しつつステーを小型化することを目的として、ステーの側面に開口部を形成する技術が開示されている。
【発明の概要】
【発明が解決しようとする課題】
【０００５】
従来の技術は、サーミスタやサーモスタットなどの感熱素子を面状ヒータに近づく方向に付勢する圧縮スプリングなどの付勢部材を、ステーの内部に設置した場合、その付勢部材が正常な姿勢で取り付けられているか確認するのが難しかった。
【０００６】
この発明は、上述のような課題を解決するためになされたもので、感熱素子を面状ヒータに近づく方向に付勢する付勢部材が正常な姿勢で取り付けられていることを確認しやすい、定着装置、及び、画像形成装置を提供することにある。
【課題を解決するための手段】
【０００７】
この発明における定着装置は、幅方向に延在する面状ヒータと、前記面状ヒータによって加熱される定着ベルトと、前記定着ベルトを介して前記面状ヒータに圧接することでシートが搬送されるニップ部を形成する加圧回転体と、前記面状ヒータを保持するホルダと、前記面状ヒータにおいて前記ニップ部を形成する面に対して反対側の面に対して、直接的又は間接的に接触するか、対向するか、する感熱素子と、前記感熱素子を前記面状ヒータに近づく方向に付勢する付勢部材と、前記ホルダを支持して、前記付勢部材を保持するステーと、を備え、前記ステーの内部に保持した前記付勢部材の姿勢の変化に連動する連動部が、前記ステーの貫通部から外部に突出するか、前記貫通部に位置するか、するように構成したものである。
【発明の効果】
【０００８】
本発明によれば、感熱素子を面状ヒータに近づく方向に付勢する付勢部材が正常な姿勢で取り付けられていることを確認しやすい、定着装置、及び、画像形成装置を提供することができる。
【図面の簡単な説明】
【０００９】

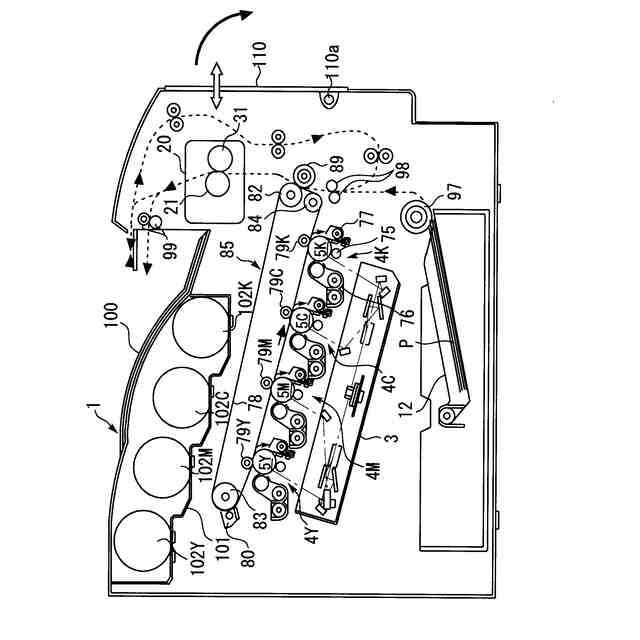

この発明の実施の形態における画像形成装置を示す全体構成図である。

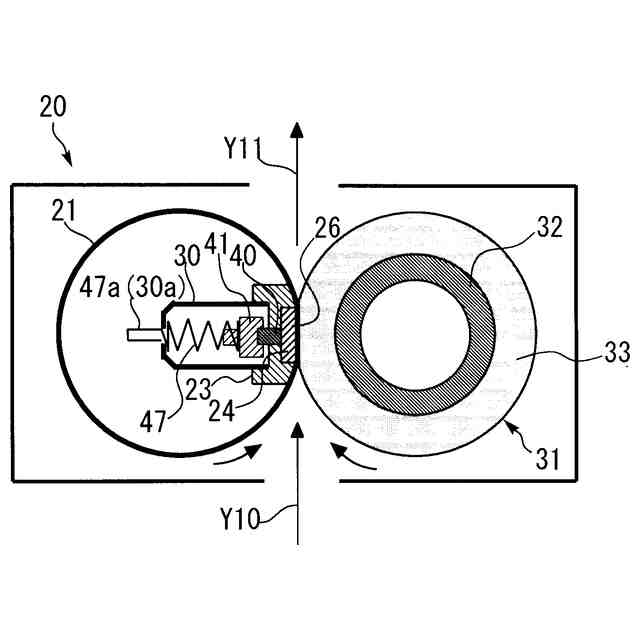

定着装置を示す構成図である。
定着装置を幅方向にみた上面図である。

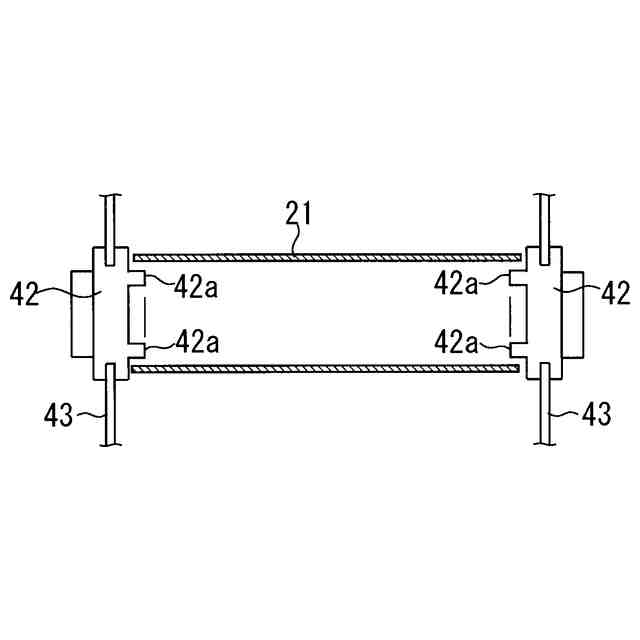

定着ベルトとガイド部材とを幅方向に示す概略側面図である。

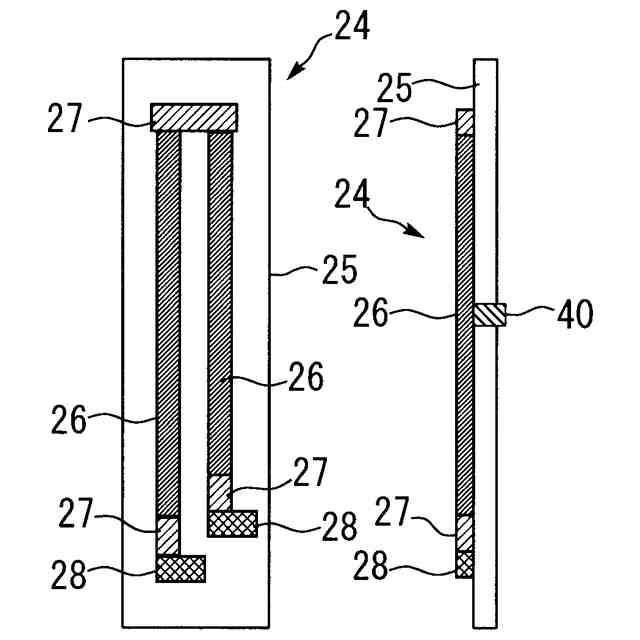

面状ヒータを幅方向に示す図である。
面状ヒータやサーミスタの近傍を示す拡大図である。

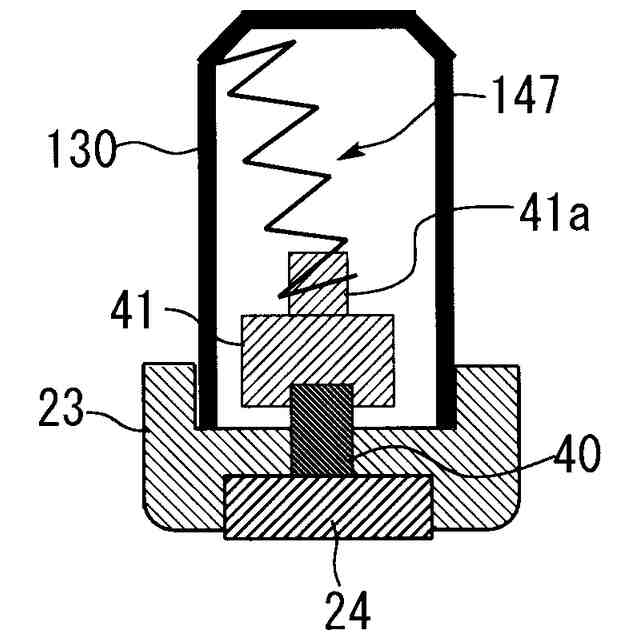

比較例としての定着装置における、面状ヒータやサーミスタの近傍を示す拡大図である。
変形例１としての定着装置における、面状ヒータやサーミスタの近傍を示す拡大図である。
変形例２としての定着装置における、面状ヒータやサーミスタの近傍を示す拡大図である。
変形例３としての定着装置における、面状ヒータやサーミスタの近傍を示す拡大図である。
変形例４としての定着装置における、面状ヒータやサーミスタの近傍を示す拡大図である。
【発明を実施するための形態】
【００１０】
以下、この発明を実施するための形態について、図面を参照して詳細に説明する。なお、各図中、同一又は相当する部分には同一の符号を付しており、その重複説明は適宜に簡略化ないし省略する。
（【００１１】以降は省略されています）
