公開番号2025147914
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024048424
出願日2024-03-25
発明の名称電磁弁
出願人Astemo株式会社
代理人個人
主分類F16K 31/06 20060101AFI20250930BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】部品点数の削減を図ることができる電磁弁等を提供すること。
【解決手段】作動流体の流量を制御可能な電磁弁であって、作動流体が流入する孔である入口孔が形成された弁座と、コイルを含み、弁座との間に圧力操作室を形成する固定鉄心アセンブリと、圧力操作室を上流側の第一の室と下流側の第二の室とに区画する区画部材と、コイルへの通電により変位し入口孔を閉塞可能であるとともに、第一の室と第二の室とを連通可能かつ、弁座からの距離に応じて一端側の開口部の開口面積を減少させる連通流路を有する弁体と、を備える電磁弁。
【選択図】図2
特許請求の範囲【請求項１】
作動流体の流量を制御可能な電磁弁であって、
前記作動流体が流入する孔である入口孔が形成された弁座と、
コイルを含み、前記弁座との間に圧力操作室を形成する固定鉄心アセンブリと、
前記圧力操作室を上流側の第一の室と下流側の第二の室とに区画する区画部材と、
前記コイルへの通電により変位し前記入口孔を閉塞可能であるとともに、前記第一の室と前記第二の室とを連通可能かつ、前記弁座からの距離に応じて一端側の開口部の開口面積を減少させる連通流路を有する弁体と、
を備える電磁弁。
続きを表示（約 650 文字）【請求項２】
前記弁座、前記コイル、前記区画部材および前記弁体を収容するハウジングを更に有し、
前記固定鉄心アセンブリは、前記コイル、前記弁体および前記ハウジングとともにソレノイドアクチュエータを構成し、第一の固定鉄心よりも前記弁座とは反対側に配置される第二の固定鉄心を更に含む、
請求項１に記載の電磁弁。
【請求項３】
前記開口面積は、前記弁体と前記第二の固定鉄心との相対位置によって決定される、
請求項２に記載の電磁弁。
【請求項４】
前記弁体には、外周面に、前記弁座に対向する端部とは逆側の端部および前記固定鉄心アセンブリとの間に形成される空間と、前記第二の室と、を連通させる溝が形成されている、
請求項１に記載の電磁弁。
【請求項５】
筒部と底部を含み、前記筒部の内周面に前記弁体が変位可能となるように前記弁体を収容するとともに、前記コイルおよび前記第二の固定鉄心を前記第二の室から隔離する、ガイド部材を更に有する、
請求項２に記載の電磁弁。
【請求項６】
前記開口面積は、前記弁体と前記ガイド部材との相対位置によって決定される、
請求項５に記載の電磁弁。
【請求項７】
前記弁体には、外周面に、前記弁座に対向する端部とは逆側の端部と前記底部との間に形成される空間と、前記第二の室と、を連通させる溝が形成されている、
請求項５に記載の電磁弁。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電磁弁に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
例えば、特許文献１に記載された油圧緩衝装置は、シリンダ部の外部に設けられて減衰力を発生させる外側減衰部を備える。外側減衰部は、第２軸方向に沿って進退するプランジャと、電磁石を用いて、プランジャを進退させるソレノイド部とを有する。また、外側減衰部は、プランジャの先端部に取り付けられて、ソレノイド部に供給される電流量に対応して発生する力にてコントロールバルブを押す弁体を有する。そして、プランジャやソレノイド部が、弁体を移動させるアクチュエータとして機能する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１２９９９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載された減衰力を発生させる装置においては、アクチュエータとして機能するプランジャやソレノイド部とは別に弁体を設けているため、部品点数の削減を図るという点において改善の余地があった。
本発明は、部品点数の削減を図ることができる電磁弁を提供することを目的とする。
【課題を解決するための手段】
【０００５】
かかる目的のもと完成させた本発明は、作動流体の流量を制御可能な電磁弁であって、前記作動流体が流入する孔である入口孔が形成された弁座と、コイルを含み、前記弁座との間に圧力操作室を形成する固定鉄心アセンブリと、前記圧力操作室を上流側の第一の室と下流側の第二の室とに区画する区画部材と、前記コイルへの通電により変位し前記入口孔を閉塞可能であるとともに、前記第一の室と前記第二の室とを連通可能かつ、前記弁座からの距離に応じて一端側の開口部の開口面積を減少させる連通流路を有する弁体と、を備える電磁弁である。
【発明の効果】
【０００６】
本発明によれば、部品点数の削減を図ることができる電磁弁を提供ことができる。
【図面の簡単な説明】
【０００７】
第１実施形態に係る懸架装置の概略構成の一例を示す図である。

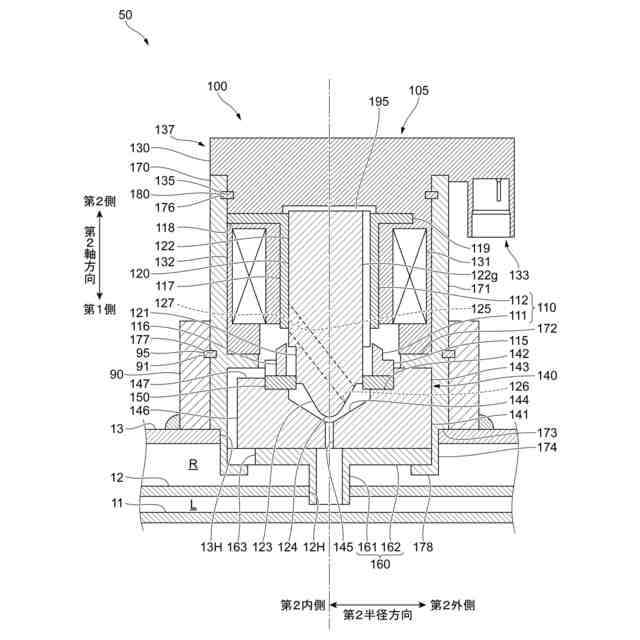

第１実施形態の減衰力発生装置の断面の一例を示す図である。
弁体を第１側から第２軸方向に見た図の一例を示す図である。

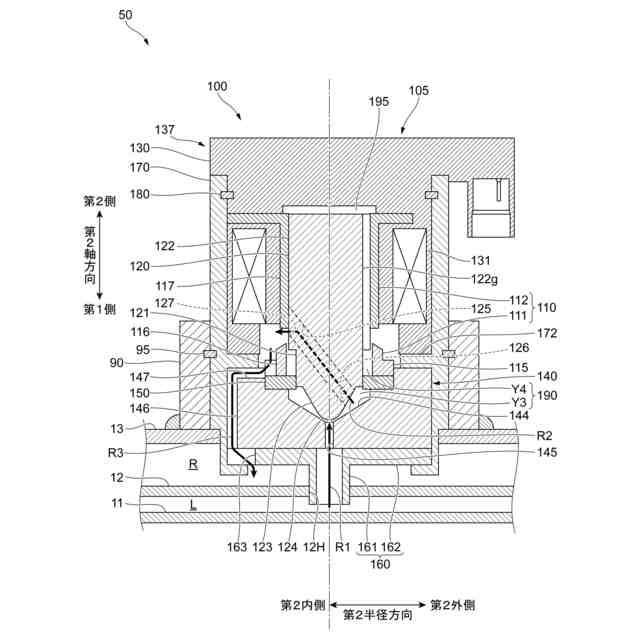

圧力操作室および流路の一例を示す図である。

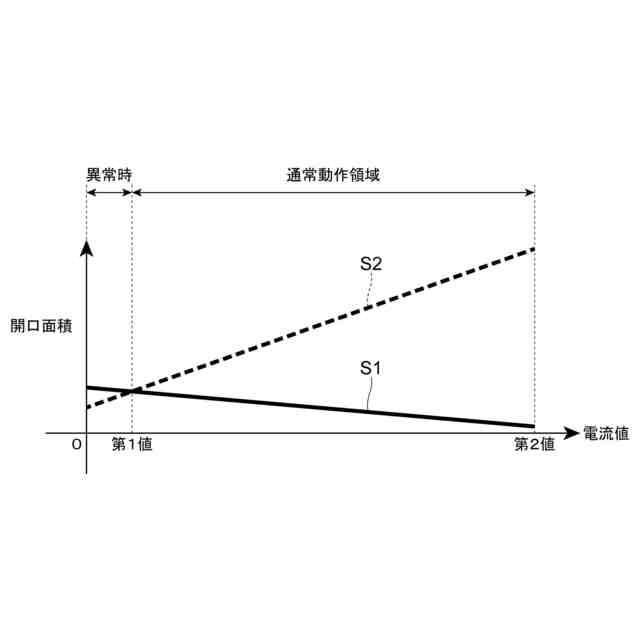

コイルに流れる電流値と、第１流路の開口面積および第２流路の開口面積との関係を示す図である。

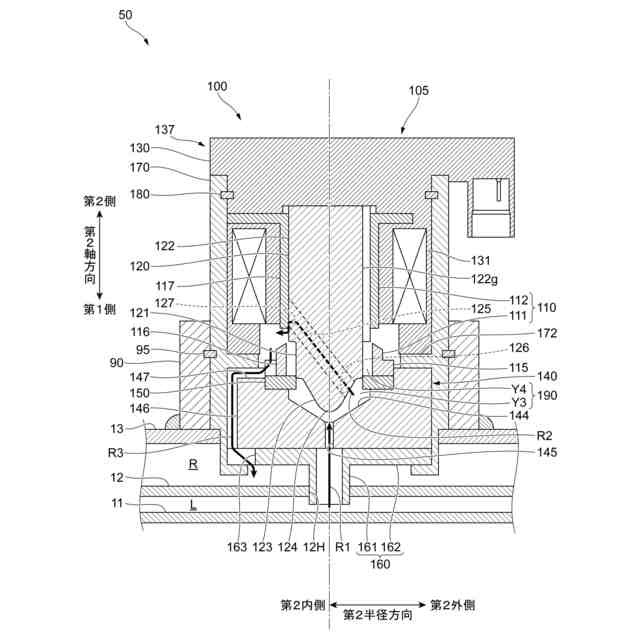

異常時におけるオイルの流れの一例を示す図である。
第２実施形態に係る電磁弁の断面の一例を示す図である。
第３実施形態に係る電磁弁の断面の一例を示す図である。
【発明を実施するための形態】
【０００８】
以下、添付図面を参照して、本発明の実施形態について詳細に説明する。
＜第１実施形態＞

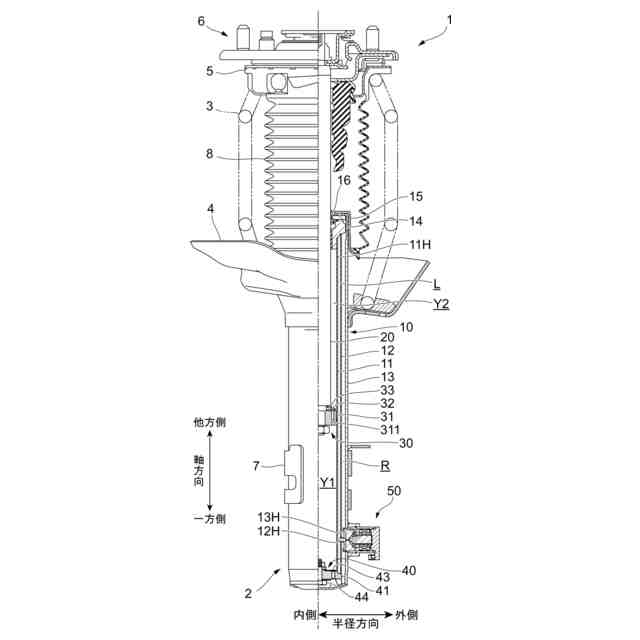

図１は、第１実施形態に係る懸架装置１の概略構成の一例を示す図である。
懸架装置１は、乗用自動車等の車両に用いられるサスペンションであり、図１に示すように、油圧式の緩衝装置２と、緩衝装置２の外側に配置されたコイルスプリング３とを備える。また、懸架装置１は、コイルスプリング３における、後述するロッド２０の軸方向の一方側（図１では下側）の端部を支持する下スプリングシート４と、コイルスプリング３における、ロッド２０の軸方向の他方側（図１では上側）の端部を支持する上スプリングシート５とを備える。
【０００９】
また、懸架装置１は、懸架装置１を車両に取り付けるための車体側ブラケット６と、懸架装置１を車輪に取り付けるための車輪側ブラケット７と、シリンダ部１０およびロッド２０の少なくとも一部を覆うダストカバー８とを備える。
以下では、ロッド２０の軸方向を、単に「軸方向」と称する場合がある。また、軸方向の一方側（図１では下側）、軸方向の他方側（図１では上側）を、それぞれ、単に「一方側」、「他方側」と称する場合がある。また、軸方向に交差する方向（例えば、直交方向）を、「半径方向」と称する。半径方向において、シリンダ１１の中心線側を単に「内側」と称し、中心線から離れる側を単に「外側」と称する場合がある。
【００１０】
緩衝装置２は、オイルを収容するシリンダ部１０と、他方側がシリンダ部１０から突出して設けられるとともに一方側がシリンダ部１０内にスライド可能に挿入されるロッド２０とを備える。また、緩衝装置２は、ロッド２０の一方側の端部に設けられるピストン部３０と、シリンダ部１０の一方側の端部に設けられるボトム部４０とを備える。さらに、緩衝装置２は、シリンダ部１０の外部に設けられて減衰力を発生させる減衰力発生装置５０を備える。
（【００１１】以降は省略されています）
