特許ウォッチ

公開番号2025150939
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024052105
出願日2024-03-27
発明の名称変性パルプ、変性パルプの製造方法及び変性微細セルロース繊維の製造方法
出願人丸住製紙株式会社
代理人個人
主分類D21H 11/20 20060101AFI20251002BHJP(製紙;セルロースの製造)
要約【課題】透明性に優れる変性パルプを提供する。
【解決手段】本発明の変性パルプは、セルロースの水酸基の少なくとも一部がリン酸エステル基で置換された変性パルプであって、固形分濃度が1質量%となるように水に分散させた分散液の全光線透過率が50%以上であることを特徴とする。
【選択図】なし
特許請求の範囲【請求項１】
セルロースの水酸基の少なくとも一部がリン酸エステル基で置換された変性パルプであって、
固形分濃度が１質量％となるように水に分散させた分散液の全光線透過率が５０％以上である、変性パルプ。
続きを表示（約 320 文字）【請求項２】

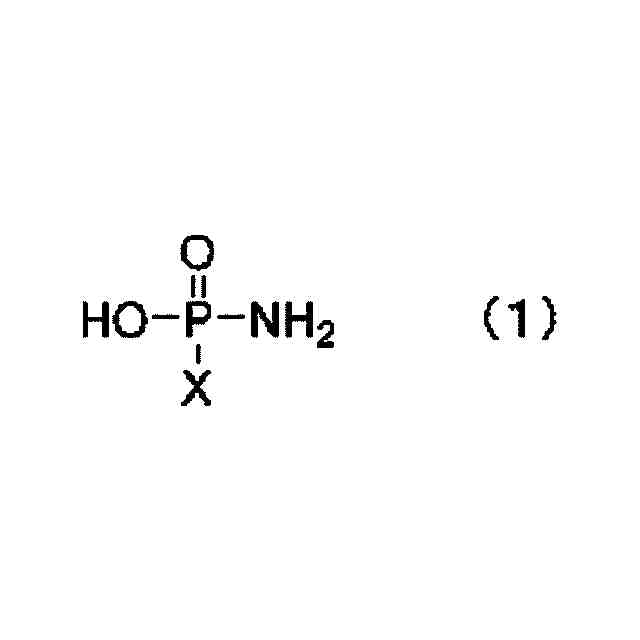

パルプに、式（１）で表される化合物を作用させ、前記パルプを構成するセルロースの水酸基の少なくとも一部を、リン酸エステル基に置換する工程を含む、変性パルプの製造方法。
TIFF
2025150939000007.tif
22
62
式（１）において、Ｘは、ＯＨ又はＯＲ（Ｒは、１価のカチオン）である。
【請求項３】
変性パルプ製造工程と、
前記変性パルプを微細化し、変性微細セルロース繊維を得る微細化処理工程と、
を含み、
前記変性パルプ製造工程が、請求項２記載の製造方法により前記変性パルプを製造する工程である、変性微細セルロース繊維の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、変性パルプ、変性パルプの製造方法及び変性微細セルロース繊維の製造方法に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
アニオン性官能基が導入された微細セルロース繊維として、０．２質量％の水分散体としたときのヘイズ値が１５％以下の透明性に優れたものが提案されている（特許文献１）。特許文献１に記載の微細セルロース繊維は、高圧ホモジナイザー等を用いて微細化されたナノ繊維である。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－２５４６８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
これに対し、微細化前のパルプ繊維（例えば、繊維長１００μｍ以上、繊維幅１μｍ以上）で透明性に優れるものは、これまで無かった。
【０００５】
そこで、本発明は、透明性に優れる変性パルプ及びその製造方法、並びに、当該変性パルプを微細化する変性微細セルロース繊維の製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
前記目的を達成するために、本発明の変性パルプは、
セルロースの水酸基の少なくとも一部がリン酸エステル基で置換された変性パルプであって、
固形分濃度が１質量％となるように水に分散させた分散液の全光線透過率が５０％以上である。
【０００７】
本発明の変性パルプの製造方法は、パルプに、式（１）で表される化合物を作用させ、前記パルプを構成するセルロースの水酸基の少なくとも一部を、リン酸エステル基に置換する工程を含む。
TIFF
2025150939000001.tif
22
62
式（１）において、Ｘは、ＯＨ又はＯＲ（Ｒは、１価のカチオン）である。
【０００８】
本発明の変性微細セルロース繊維の製造方法は、
変性パルプ製造工程と、
前記変性パルプを微細化し、変性微細セルロース繊維を得る微細化処理工程と、
を含み、
前記変性パルプ製造工程が、本発明の変性パルプの製造方法により前記変性パルプを製造する工程である。
【発明の効果】
【０００９】
本発明によれば、前記所定の全光線透過率が５０％以上である透明性に優れる変性パルプ及びその製造方法、並びに、当該変性パルプを微細化する変性微細セルロース繊維の製造方法を提供可能である。
【発明を実施するための形態】
【００１０】
本発明の変性パルプは、セルロースの水酸基の少なくとも一部がリン酸エステル基で置換されたものである。

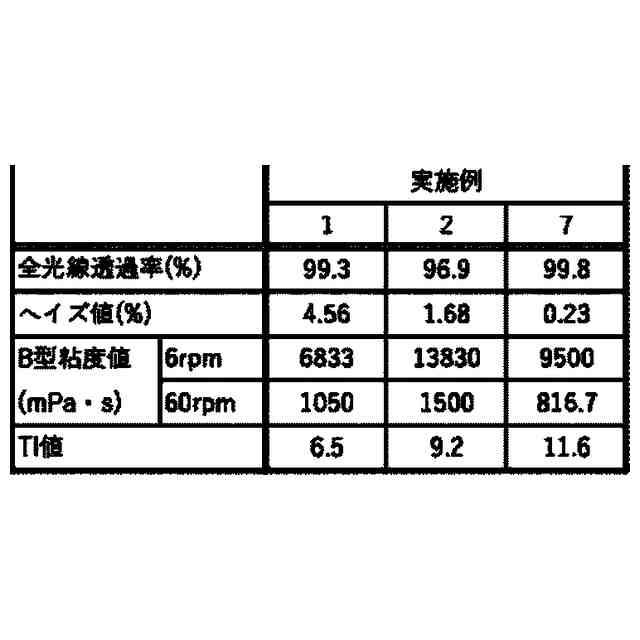

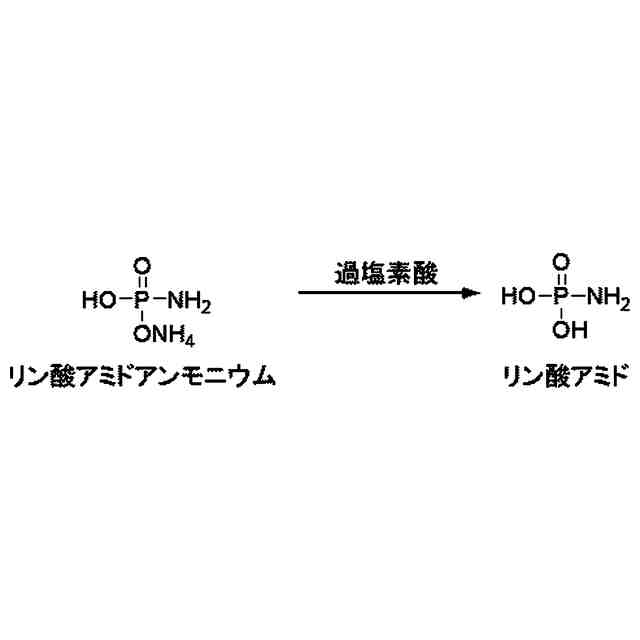

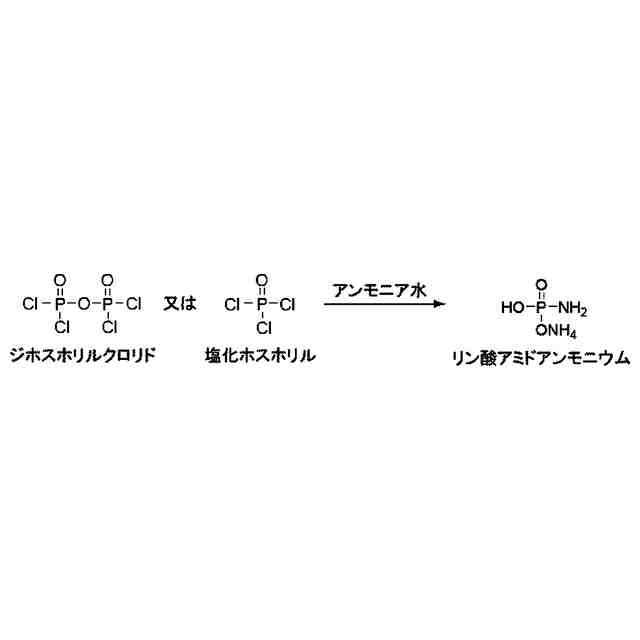

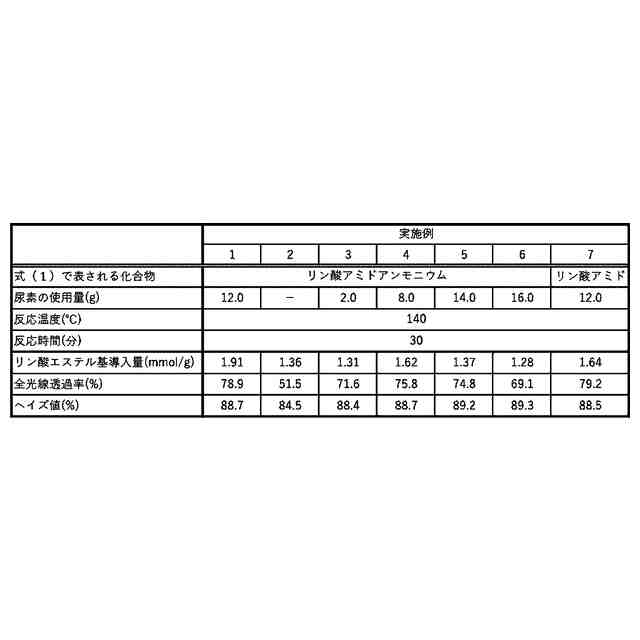

（【００１１】以降は省略されています）

関連特許
