公開番号2025151240
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024052570
出願日2024-03-27
発明の名称静電容量タッチパネル
出願人ノリタケ株式会社,ノリタケ伊勢電子株式会社
代理人個人,個人,個人
主分類G06F 3/041 20060101AFI20251002BHJP(計算;計数)
要約【課題】格子パターンで形成されたセンサー電極を有するタッチパネルにおいて、格子内での気泡の発生を抑制しつつ、断線による感度低下を防止できる静電容量タッチパネルを提供する。

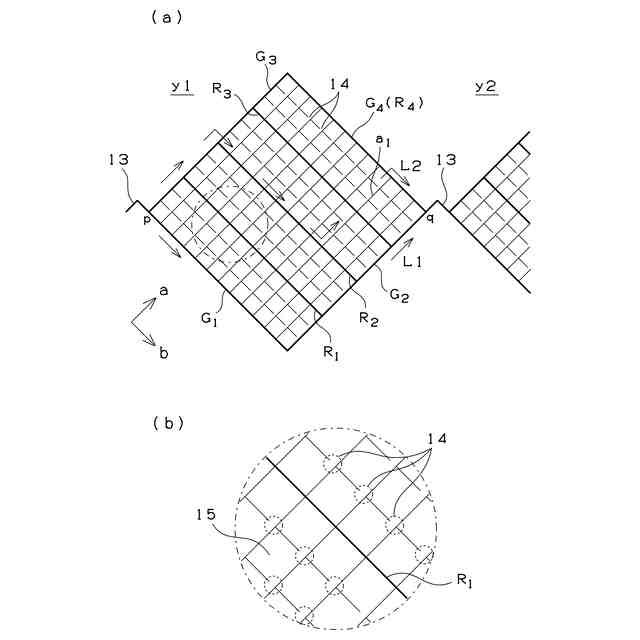

【解決手段】静電容量タッチパネル1は、X軸方向にX軸格子を複数並べたX軸電極と、X軸方向と交差するY軸方向にY軸格子y1、y2を複数並べたY軸電極とが、絶縁層を介して積層され、静電容量タッチパネルのタッチ面から見た平面視においてマトリックス状に配置された静電容量タッチパネルであって、X軸格子およびY軸格子y1、y2は複数の微細格子で形成され、各微細格子には、格子辺のうち少なくとも1つの辺の一部に隙間14が設けられており、X軸格子およびY軸格子y1、y2において、各微細格子の格子辺をたどって形成される隣接格子との導通経路が2以上形成される。
【選択図】図5
特許請求の範囲【請求項１】
Ｘ軸方向にＸ軸格子を複数並べたＸ軸電極と、前記Ｘ軸方向と交差するＹ軸方向にＹ軸格子を複数並べたＹ軸電極とが、絶縁層を介して積層され、静電容量タッチパネルのタッチ面から見た平面視においてマトリックス状に配置された静電容量タッチパネルであって、
前記Ｘ軸格子および前記Ｙ軸格子は複数の微細格子で形成され、前記各微細格子には、格子辺のうち少なくとも１つの辺の一部に隙間が設けられており、前記Ｘ軸格子および前記Ｙ軸格子において、前記各微細格子の格子辺をたどって形成される隣接格子との導通経路が２以上形成されることを特徴とする静電容量タッチパネル。
続きを表示（約 670 文字）【請求項２】
前記Ｘ軸格子および前記Ｙ軸格子における前記導通経路として、外郭の一部を構成する２辺の枠線からなる経路と、内部に位置する前記微細格子の格子辺で構成される内部配線を経由する経路とが形成されることを特徴とする請求項１記載の静電容量タッチパネル。
【請求項３】
前記内部配線の両側に位置する微細格子のそれぞれには前記隙間が設けられていることを特徴とする請求項２記載の静電容量タッチパネル。
【請求項４】
前記Ｘ軸格子および前記Ｙ軸格子は、前記微細格子として前記隙間が２箇所に設けられた微細格子を有することを特徴とする請求項１または請求項２記載の静電容量タッチパネル。
【請求項５】
前記Ｘ軸格子および前記Ｙ軸格子において、外郭を構成する４辺の枠線のうち、少なくとも１辺の枠線には前記隙間が設けられていることを特徴とする請求項１または請求項２記載の静電容量タッチパネル。
【請求項６】
前記Ｘ軸格子および前記Ｙ軸格子における前記導通経路として、外郭の一部を構成する２辺の枠線からなる経路と、内部に位置する前記微細格子の格子辺で構成される内部配線を経由する経路とが形成され、
前記Ｘ軸格子および前記Ｙ軸格子は、前記微細格子として前記隙間が２箇所に設けられた微細格子を有し、
前記Ｘ軸格子および前記Ｙ軸格子において、外郭を構成する４辺の枠線のうち、少なくとも１辺の枠線には前記隙間が設けられていることを特徴とする請求項１記載の静電容量タッチパネル。

発明の詳細な説明【技術分野】
【０００１】
本発明は、タッチ面（ＸＹ平面）の任意の位置にユーザーの指などが接近したことを静電容量の変化により検出する静電容量タッチパネルに関し、特にガラス基板にセンサー電極を設けた静電容量タッチパネルに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
家電機器、ＡＶ機器、ＰＣ／ＯＡ機器、産業機械、その他の電子デバイスにおいて、各機器への入力手段の１つとして投影型静電容量方式のタッチパネルが使用されている。投影型静電容量方式タッチパネルは、Ｘ軸方向とＹ軸方向にそれぞれ所定パターンで形成された各センサー電極によって静電容量の変化を読み取り、タッチポジションを検出するデバイスである。
【０００３】
例えばセンサー電極のパターンとしては、ダイヤモンド形の格子を縦（Ｙ）横（Ｘ）に並べた形状のパターン（以下、ダイヤモンドパターンとも言う。）が知られている（特許文献１参照）。このタッチパネルでは、タッチ面から見た平面視において、Ｘ軸方向に配列した格子（Ｘ軸格子）とＹ軸方向に配列した格子（Ｙ軸格子）とがマトリックス状に配置されている。Ｘ軸格子とＹ軸格子はそれぞれ、より微細な格子からなる金属薄膜で形成されている。このタッチパネルでは、Ｘ軸電極とＹ軸電極の交点を電気的に絶縁できるよう、透明の絶縁層を介してＸ軸電極とＹ軸電極が積層された構造になっている。
【０００４】
上記のようなＸ軸電極、絶縁層、Ｙ軸電極という積層構造を形成する方法としては、（１）１枚のガラス基板にＸ軸電極とＹ軸電極の間に透明な液状の絶縁材を塗布して形成する方法や、（２）Ｘ軸電極とＹ軸電極を別々のガラス基板にそれぞれ形成し、光学粘着フィルム（ＯＣＡ）や光学樹脂（ＯＣＲ）などの絶縁材で貼り合わせて形成する方法がある。
【先行技術文献】
【特許文献】
【０００５】
国際公開第２０１５／１３７４７７号
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、上記（１）、（２）のいずれの方法においても、絶縁層を形成する際にＸ軸格子およびＹ軸格子を構成する微細格子が閉塞していると金属薄膜の凹凸（段差）によって空気の抜け道がなくなり、微細格子の内部に気泡を巻き込むおそれがある。そして、この気泡によってタッチパネルの不具合や動作不良などが生じる場合がある。一方で、タッチパネルとしては、配線の断線などによる感度低下を防ぐことは求められている。
【０００７】
本発明はこのような事情に鑑みてなされたものであり、格子パターンで形成されたセンサー電極を有するタッチパネルにおいて、格子内での気泡の発生を抑制しつつ、断線による感度低下を防止できる静電容量タッチパネルを提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明の静電容量タッチパネルは、Ｘ軸方向にＸ軸格子を複数並べたＸ軸電極と、上記Ｘ軸方向と交差するＹ軸方向にＹ軸格子を複数並べたＹ軸電極とが、絶縁層を介して積層され、静電容量タッチパネルのタッチ面から見た平面視においてマトリックス状に配置された静電容量タッチパネルであって、上記Ｘ軸格子および上記Ｙ軸格子は複数の微細格子で形成され、上記各微細格子には、格子辺のうち少なくとも１つの辺の一部に隙間が設けられており、上記Ｘ軸格子および上記Ｙ軸格子において、上記各微細格子の格子辺をたどって形成される隣接格子との導通経路が２以上形成されることを特徴とする。
【０００９】

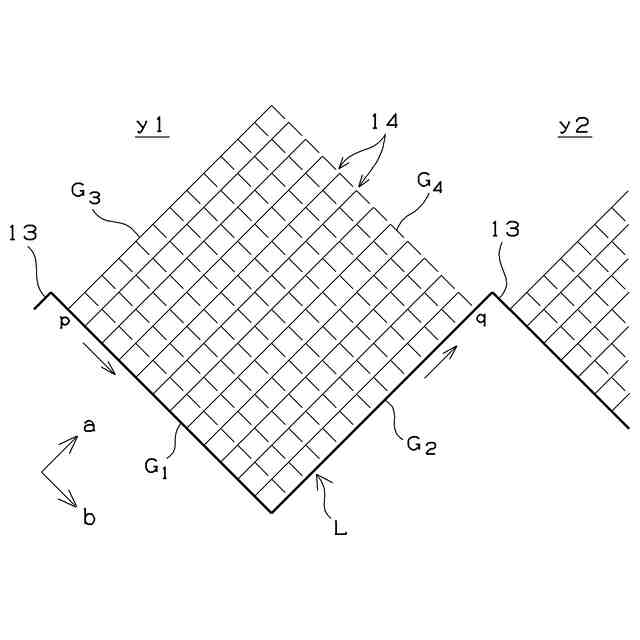

本発明において、Ｘ軸格子およびＹ軸格子における、隣接格子との導通経路とは、例えば、任意のＸ軸格子において、Ｘ軸方向で隣接する一方のＸ軸格子から他方のＸ軸格子までを導通させる経路をいい、より具体的には、任意のＸ軸格子において、一方のＸ軸格子との接続部の接続点から他方のＸ軸格子との接続部の接続点までを導通させる経路をいう。なお、Ｙ軸格子についても同様である。また、導通経路が２以上形成されるとは、Ｘ軸格子およびＹ軸格子における、隣接格子との導通経路として、配線が互いに重複しない経路（交点を除く）が２以上確保されることをいう。
【００１０】

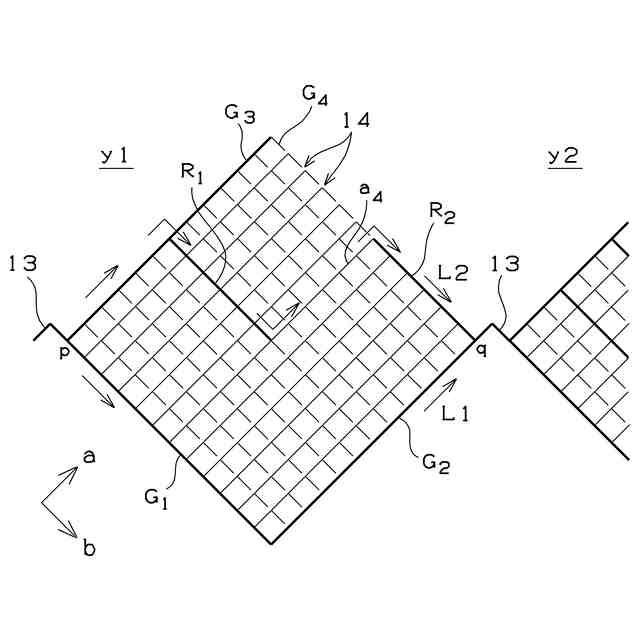

上記Ｘ軸格子および上記Ｙ軸格子における上記導通経路として、外郭の一部を構成する２辺の枠線からなる経路と、内部に位置する上記微細格子の格子辺で構成される内部配線を経由する経路とが形成されることを特徴とする。
（【００１１】以降は省略されています）
