公開番号2025143092
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042831
出願日2024-03-18
発明の名称焼成炉
出願人ノリタケ株式会社,株式会社ノリタケTCF
代理人個人,個人
主分類F27B 9/30 20060101AFI20250924BHJP(炉,キルン,窯;レトルト)
要約【課題】焼成炉の内部の変形、破損を防止する。
【解決手段】ここで開示される焼成炉1は、マッフル10と、搬入路30と、搬出路40と、メインプッシャー20と、搬出プッシャー45とを有している。焼成炉1は、架台50に載置されている。搬入路30は、マッフルの第1端部10e側に設けられている。搬出路40は、マッフルの第2端部10f側に設けられている。この焼成炉1は、マッフルの第2端部10fと、搬出路40と、搬出プッシャー45とが、架台50に対して固定的に配置されている。これに対し、マッフルの第1端部10eと、搬入路30と、搬入プッシャーとが、架台50に対してマッフル10の長さ方向に可動に配置されている。
【選択図】図1

特許請求の範囲【請求項１】
直線に沿ったトンネル状のマッフルと、
前記マッフルが載せられる架台と、
前記マッフルの第１端部に設けられ、前記マッフルの長さ方向に沿って、被処理物を押し込むメインプッシャーと、
前記マッフルの前記第１端部において、前記マッフルの長さ方向に交差するように繋がった搬入路と、
前記搬入路を通じて前記マッフル内に前記被処理物を押し込む搬入プッシャーと、
前記マッフルの第２端部において、前記マッフルの長さ方向に交差するように繋がった搬出路と、
前記マッフルの前記第２端部に設けられ、前記搬出路に向けて被処理物を押し出す搬出プッシャーと、
を備え、
前記マッフルの前記第２端部と、前記搬出路と、前記搬出プッシャーは、前記架台に対して固定的に配置されており、
前記マッフルの前記第１端部と、前記搬入路と、前記搬入プッシャーは、前記架台に対して前記マッフルの長さ方向に可動に配置されている、
焼成炉。
続きを表示（約 250 文字）【請求項２】
前記マッフルは、搬送レールを備えている、請求項１に記載の焼成炉。
【請求項３】
前記搬入路には、第１置換室が設けられており、
前記搬出路には、第２置換室が設けられており、
前記第１置換室は、架台に対して前記マッフルの長さ方向に可動に配置され、
前記第２置換室は、架台に対して固定的に配置されている、請求項１に記載の焼成炉。
【請求項４】
前記第１置換室を載置する架台には、フリーローラが設けられている、請求項３に記載の焼成炉。

発明の詳細な説明【技術分野】
【０００１】
本開示は、焼成炉に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
国際公開２０１３／０６５５５６号には、窒化ホウ素粉末の連続的製造方法が開示されている。かかる製造方法に用いられる高温連続反応炉として、グラファイト製ヒータとグラファイト製マッフル型トンネルとを有するプッシャー式トンネル炉が開示されている。該プッシャー式トンネル炉は、中心部分が１５５０℃～２４００℃に保たれ、内部は高純度窒素で充満されている。
【０００３】
特開２０２３－１４８９０５号公報には、処理物が搬送される搬送空間を隔離するトンネル状のマッフル炉が開示されている。かかるマッフル炉は、プッシャー炉であるため、処理物が押されながら進む。マッフル炉は、搬入部と、搬送部と、搬送用プッシャーと、搬出用プッシャーとを有している。搬送用プッシャーは、マッフル炉内の搬送部の処理物を前方に向けて押し出す。搬出用プッシャーは、マッフル炉内の搬送部の処理物を搬出部に向けて押し出す。また、マッフル炉は、搬送空間を搬送方向に沿って仕切る仕切りを有している。このマッフル炉では、マッフル内の温度を４１０℃から８００℃まで段階的に上昇させることができる。
【先行技術文献】
【特許文献】
【０００４】
国際公開２０１３／０６５５５６号
特開２０２３－１４８９０５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
焼成炉では、高温加熱によってマッフルが熱膨張する。熱膨張による影響は、マッフルの長さ方向（すなわち、搬送方向）に特に顕著に表れる。本開示は、マッフルの熱膨張による影響（歪み）を小さく抑えうる焼成炉の新規構造を提案するものである。
【０００６】
ここで開示される焼成炉の一態様は、直線に沿ったトンネル状のマッフルと、前記マッフルが載せられる架台とを有している。前記マッフルの第１端部には、前記マッフルの長さ方向に沿って、被処理物を押し込むメインプッシャーと、前記マッフルの前記第１端部において、前記マッフルの長さ方向に交差するようにつながった搬入路と、前記搬入路を通じて前記マッフル内に前記被処理物を押し込む搬入プッシャーとが設けられている。前記マッフルの第２端部には、前記マッフルの長さ方向に交差するように繋がった搬出路と、記マッフルの前記第２端部に設けられ、前記搬出路に向けて被処理物を押し出す搬出プッシャーとを備えている。前記マッフルの前記第２端部と、前記搬出路と、前記搬出プッシャーは、前記架台に対して固定的に配置されており、前記マッフルの前記第１端部と、前記搬入路と、前記搬入プッシャーは、前記架台に対して前記マッフルの長さ方向に可動に配置されている。
【０００７】
かかる焼成炉によれば、マッフルの長さ方向における搬出口側が固定されており、搬入口側が可動となっている。かかる結果は、マッフルの熱膨張による影響（歪み）を小さく抑えることができる。
【図面の簡単な説明】
【０００８】

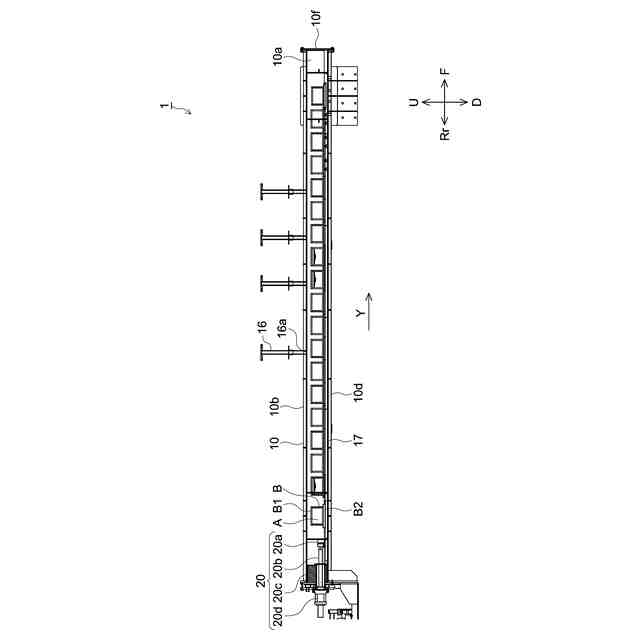

図１は、焼成炉１の模式的な平面図である。
図２は、マッフル１０の縦断側面図である。
図３は、搬入路３０の縦断側面図である。
図４は、搬出路４０の縦断側面図である。
図５は、焼成炉１を載置する架台５０の構成を模式的に示した図である。
図６は、第１置換室６０ａの模式図である。

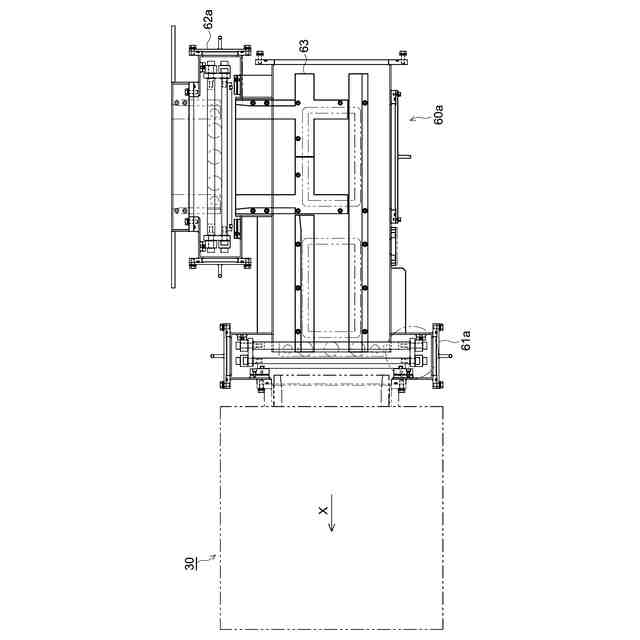

図７は、第１置換室６０ａの模式的な平面図である。

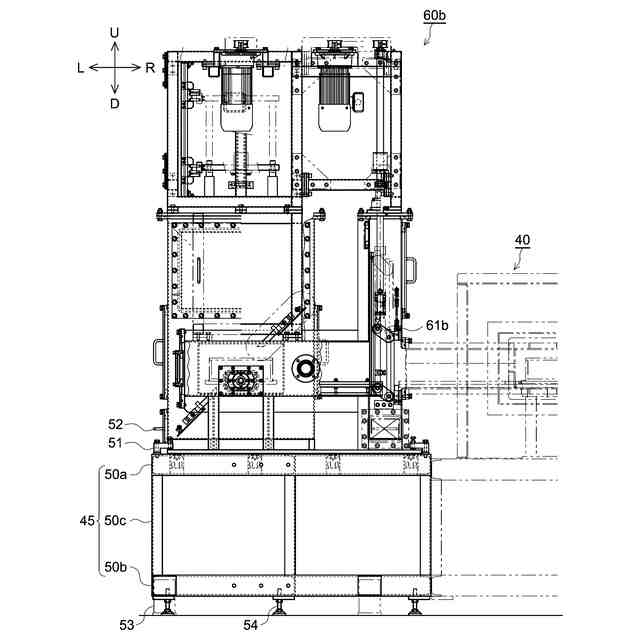

図８は、第２置換室６０ｂの模式図である。
【発明を実施するための形態】
【０００９】
＜用語の定義＞
以下、本開示における実施形態の１つについて、図面を参照しつつ詳細に説明する。なお、以下の図面において、同じ作用を奏する部材・部位には同じ符号を付して説明している。また、各図における寸法関係（長さ、幅、厚み等）は実際の寸法関係を反映するものではない。上、下、左、右、前、後の向きは、図中の、Ｕ、Ｄ、Ｌ、Ｒ、Ｆ、Ｒｒの矢印でそれぞれ表されている。ここで、上、下、左、右、前、後の向きは、説明の便宜上、定められているに過ぎず、特に言及されない限りにおいて本願発明を限定しない。
【００１０】
図１は、焼成炉１の模式的な平面図である。図２は、マッフル１０の縦断側面図である。図１では、ここで開示される一態様の焼成炉１の大まかな構成が分かるように、マッフル１０の内部を露出させた状態で、焼成炉１を上から見た模式的な平面図が図示されている。図２では、マッフル１０内の被処理物Ａの搬送状態が分かるように、マッフル１０の搬送方向Ｙに沿って縦断したＩＩ－ＩＩ断面図（図１参照）が模式的に図示されている。図１及び図２では、シール部材以外のハッチングは適宜省略されている。
（【００１１】以降は省略されています）
