公開番号2025153100
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055393
出願日2024-03-29
発明の名称内視鏡
出願人富士フイルム株式会社
代理人個人,個人,個人,個人,個人
主分類A61B 1/00 20060101AFI20251002BHJP(医学または獣医学;衛生学)
要約【課題】絶縁性の環状部材を備えた先端部の小径化を図ることができる内視鏡を提供する。

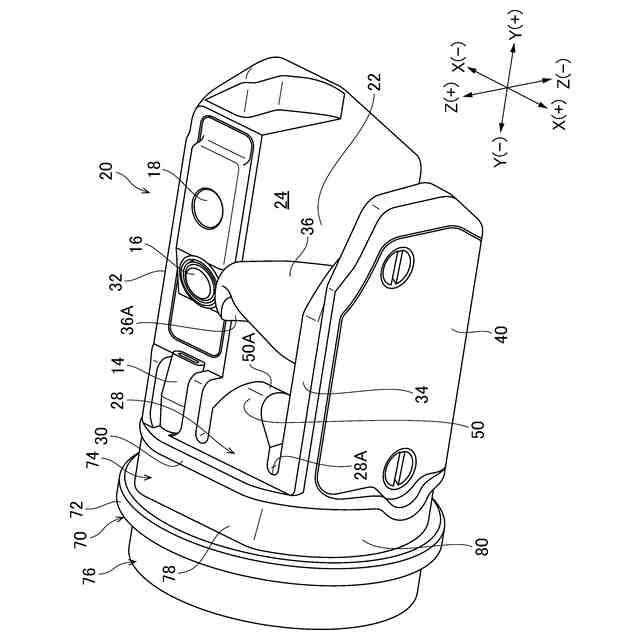

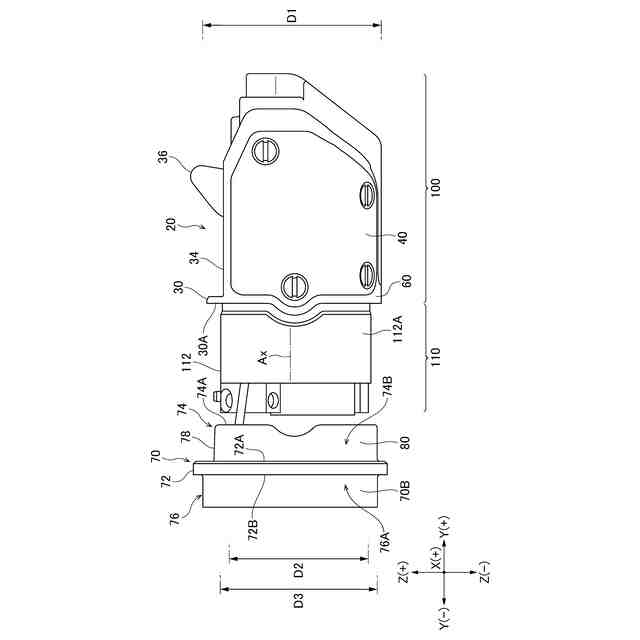

【解決手段】挿入部2の先端側に接続された導電性材料で構成された先端部材20と、先端部材20の基端側に装着される絶縁性の絶縁リング70と、を備え、先端部材20は、観察窓16と照明窓18と処置具導出口39とが配置される第1領域100と、第1領域100の基端側に設けられ、絶縁リング70が装着される第2領域110と、を有し、挿入部2の長手軸Axに垂直な投影面に第1領域100及び第2領域110を投影した場合、第2領域110の最大外径D2は第1領域100の最大外径D1よりも小さい。
【選択図】図10
特許請求の範囲【請求項１】
挿入部の先端側に接続された導電性材料で構成された先端部材と、
前記先端部材の基端側に装着される絶縁性の環状部材と、
を備え、
前記先端部材は、観察窓と照明窓と処置具導出口とが配置される第１領域と、前記第１領域の基端側に設けられ、前記環状部材が装着される第２領域と、を有し、
前記挿入部の長手軸に垂直な投影面に前記第１領域及び前記第２領域を投影した場合、前記第２領域の最大外径は前記第１領域の最大外径よりも小さい、
内視鏡。
続きを表示（約 960 文字）【請求項２】
前記投影面において互いに直交する２つの方向のうち一方を第１方向とし且つ他方を第２方向とした場合、前記第１方向における前記第２領域の外径は前記第１領域の外径よりも小さく、前記第２方向における前記第２領域の外径は前記第１領域の外径よりも小さい、
請求項１に記載の内視鏡。
【請求項３】
前記投影面において前記第２領域は前記第１領域に内包される、
請求項２に記載の内視鏡。
【請求項４】
前記投影面に前記環状部材を投影した場合、前記環状部材の最小内径は前記第１領域の最大外径よりも小さい、
請求項１に記載の内視鏡。
【請求項５】
前記環状部材は、変形可能な剛性を有し、
前記剛性は、前記環状部材が変形した場合でも前記第１領域の前記最大外径よりも前記環状部材の最小内径が小さくなる条件を満たす剛性である、
請求項１に記載の内視鏡。
【請求項６】
前記環状部材は、前記長手軸の方向から見て周方向に閉じた形状である、
請求項１に記載の内視鏡。
【請求項７】
前記環状部材は、前記第２領域の外周面に対応した形状を有する環状部材内周面と、前記環状部材内周面と反対側の環状部材外周面と、を有し、
前記環状部材外周面は、周方向に沿って形成された環状凸部と、前記環状凸部よりも基端側に設けられた第１外周面と、前記環状凸部よりも先端側に設けられた第２外周面と、を有する、
請求項１に記載の内視鏡。
【請求項８】
前記第１外周面は、前記先端部材の基端側に配置される湾曲部の外皮が装着される外皮装着面を構成し、
前記環状凸部は、前記外皮装着面に装着された前記外皮の先端が当接する外皮当接面を有する、
請求項７に記載の内視鏡。
【請求項９】
前記外皮装着面に装着された前記外皮を固定する外皮固定部を備える、
請求項８に記載の内視鏡。
【請求項１０】
前記外皮固定部は、前記外皮の外周部に巻回された糸巻部と、前記糸巻部を覆う接着層と、を有する、
請求項９に記載の内視鏡。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は内視鏡に係り、特に挿入部の先端部に絶縁性の環状部材が備えられた内視鏡に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】

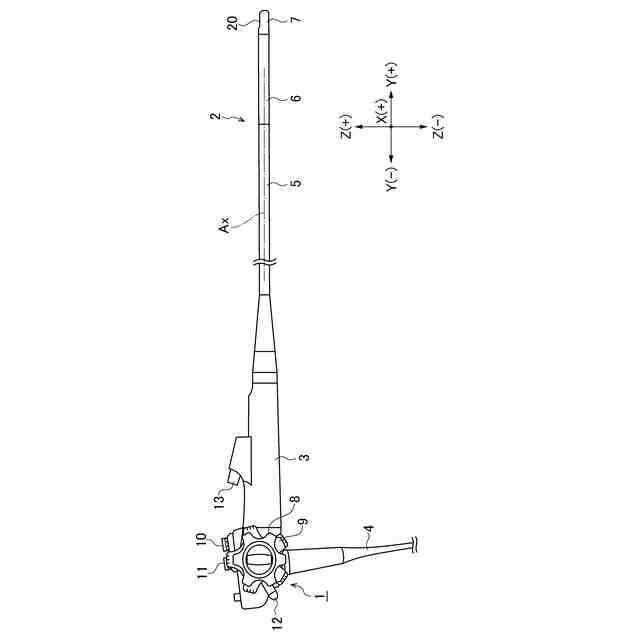

内視鏡では、操作部に設けられた処置具導入口から各種の処置具を導入し、この処置具を、挿入部の先端部に開口した処置具導出口から外部に導出して処置に用いる。例えば、十二指腸鏡では、造影チューブ又はガイドワイヤなどの処置具が使用される。
【０００３】

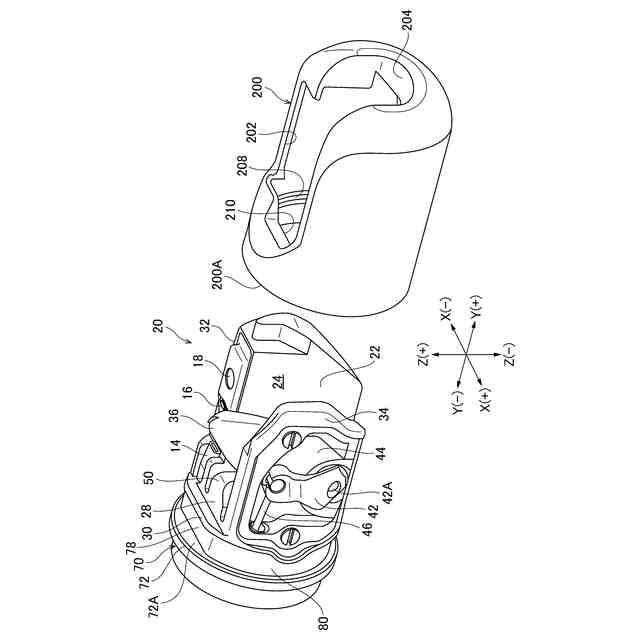

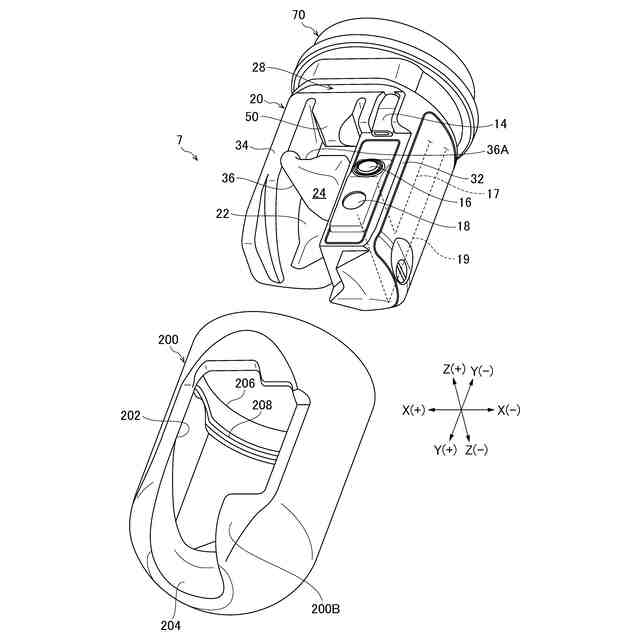

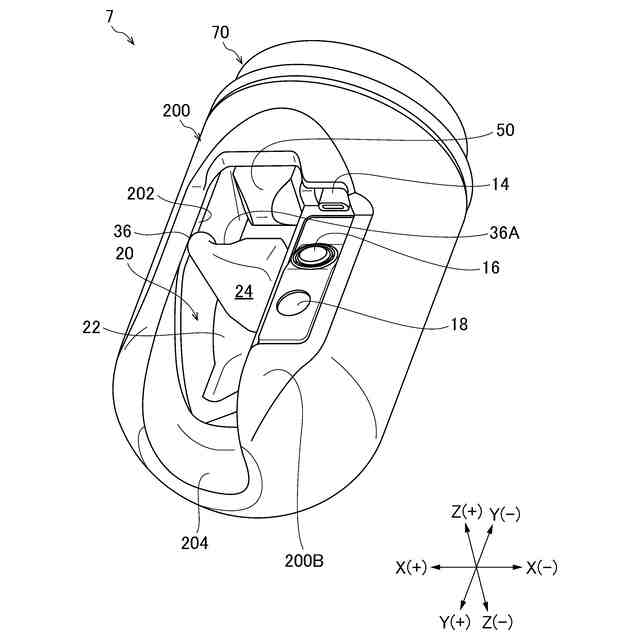

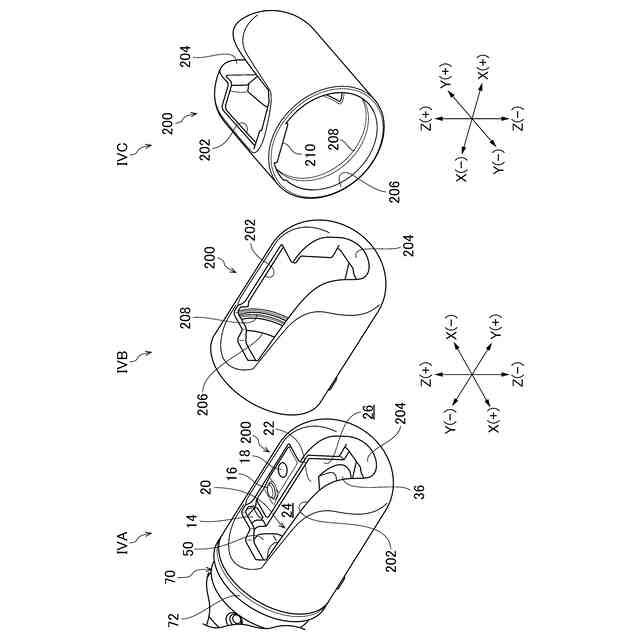

十二指腸鏡は、挿入部の先端部を構成する先端部材が導電性材料で構成されている。このため、先端部材には樹脂などの絶縁性材料で構成された先端キャップが装着される。
【０００４】
また、先端部材のうち、先端キャップが装着される先端側の領域よりも基端側の領域には、樹脂などの絶縁性材料で構成された環状部材が装着される。これにより、十二指腸鏡の先端部は、導電性の先端部材が絶縁性の先端キャップと環状部材とによって覆われる構成となっている。
【０００５】
ここで、特許文献１には、先端部材の外周を絶縁リング（環状部材）によって囲んだ内視鏡が開示されている。
【０００６】
また、特許文献２には、ブロック状の先端構成部の外周に環状の電気的絶縁部材を配設した内視鏡が開示されている。
【０００７】
また、特許文献３には、先端部材の基端部の外周部に絶縁リング（環状部材）を設けた内視鏡が開示されている。
【先行技術文献】
【特許文献】
【０００８】
国際公開第２０２１／１５２６５９号
特開２０２０－１０８４１５号公報
国際公開第１９／２３００７６号
【発明の概要】
【発明が解決しようとする課題】
【０００９】
内視鏡においては、挿入部の先端部の外径（直径）を小径化（細径化）することが望まれているが、十二指腸鏡などのように、先端部材に環状部材（絶縁リング）が装着される内視鏡は、環状部材の外径によって先端部の外径が支配される場合がある。すなわち、環状部材の外径が大径化した場合、先端部の外径が大径化するという問題がある。
【００１０】
本発明は、このような事情に鑑みてなされたもので、絶縁性の環状部材を備えた先端部の小径化を図ることができる内視鏡を提供することを目的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）
