公開番号2025154101
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056913
出願日2024-03-29
発明の名称眼科装置
出願人株式会社ニデック
代理人
主分類A61B 3/00 20060101AFI20251002BHJP(医学または獣医学;衛生学)
要約【課題】検者による操作部の操作性を向上させることができる眼科装置を提供する。
【解決手段】検者によって操作される二次元方向へスライド可能な操作部と、被検眼を検査するための検眼ユニットと、被検眼に対する検眼ユニットの相対位置を操作部の操作方向に応じて移動させる制御部と、を備え、操作部は、検者に検眼ユニットを移動させる方向を感触的に認識させるための感触部を有する。例えば、操作部の感触部は、検者が、検者と検眼ユニットの位置関係を把握するための基準方向であって、検眼ユニットを移動可能な方向のうちの少なくともいずれかの基準方向に設けられる。
【選択図】図3
特許請求の範囲【請求項１】
検者によって操作される二次元方向へスライド可能な操作部と、
被検眼を検査するための検眼ユニットと、
前記被検眼に対する前記検眼ユニットの相対位置を前記操作部の操作方向に応じて移動させる制御部と、
を備え、
前記操作部は、前記検者に前記検眼ユニットを移動させる方向を感触的に認識させるための感触部を有する
ことを特徴とする眼科装置。
続きを表示（約 710 文字）【請求項２】
請求項１の眼科装置において、
前記操作部の前記感触部は、前記検者が、前記検者と前記検眼ユニットの位置関係を把握するための基準方向であって、前記検眼ユニットを移動可能な方向のうちの少なくともいずれかの基準方向に設けられることを特徴とする眼科装置。
【請求項３】
請求項１または２の眼科装置において、
前記操作部の前記感触部は、凹形状または凸形状の少なくともいずれかにより構成されることを特徴とする眼科装置。
【請求項４】
請求項１～３のいずれかの眼科装置において、
前記操作部の前記感触部と、前記感触部とは異なる部分と、は材質の異なる部材によって構成されることを特徴とする眼科装置。
【請求項５】
請求項１～４のいずれかの眼科装置において、
前記操作部の前記感触部は、前記被検眼に対して前記検眼ユニットを近付ける前方向を含む、少なくとも１箇所に設けられることを特徴とする眼科装置。
【請求項６】
請求項５の眼科装置において、
前記操作部の前記感触部は、前記前方向、および、左右方向と後方向を含む、少なくとも４箇所に設けられることを特徴とする眼科装置。
【請求項７】
請求項１～６のいずれかの眼科装置において、
前記操作部は、
任意の方向へ傾倒可能に支持される操作桿と、
前記操作桿の外周を取り囲んで配置され前記二次元方向へスライド可能に支持される環状部材と、
を有し、
前記操作部の前記感触部は、前記環状部材に設けられることを特徴とする眼科装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、被検眼を検査するための眼科装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
被検眼を検査するための種々の眼科装置（例えば、眼屈折力測定装置、角膜曲率測定装置、眼圧測定装置、眼底カメラ、ＯＣＴ装置、レーザ走査型検眼装置（ＳＬＯ）等）が知られている。多くの眼科装置による被検眼の検査は、被検眼と検眼ユニットの間の相対位置が適正位置に調整された状態で実行される必要がある。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－１３０２２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の眼科装置では、検者による操作部の操作性が十分とは言えなかった。例えば、検者が被検眼を検査する際、検者は被検眼の前眼部観察画像が表示されたモニタや、被検者と眼科装置の間の距離を直接的に見ながら、手元の操作部を操作してアライメントすることが多い。また、例えば、眼科装置を暗室や準暗室で使用する際には、操作部を目視することが難しい。また、例えば、眼科装置を設置する検査室等において、眼科装置の側面が壁に沿って配置されていると、検者は眼科装置の正面に座りづらい等の理由により、眼科装置を側方から操作する場合も有り得る。例えば、これらのような状況においては、検者が操作部を操作しづらく、眼科装置を意図しない方向へ移動させてしまう可能性があった。
【０００５】
本開示は、従来の問題点に鑑み、検者による操作部の操作性を向上させることができる眼科装置を提供することを技術課題とする。
【課題を解決するための手段】
【０００６】
本開示における典型的な実施形態が提供する眼科装置は、検者によって操作される二次元方向へスライド可能な操作部と、被検眼を検査するための検眼ユニットと、前記被検眼に対する前記検眼ユニットの相対位置を前記操作部の操作方向に応じて移動させる制御部と、を備え、前記操作部は、前記検者に前記検眼ユニットを移動させる方向を感触的に認識させるための感触部を有することを特徴とする。
【図面の簡単な説明】
【０００７】

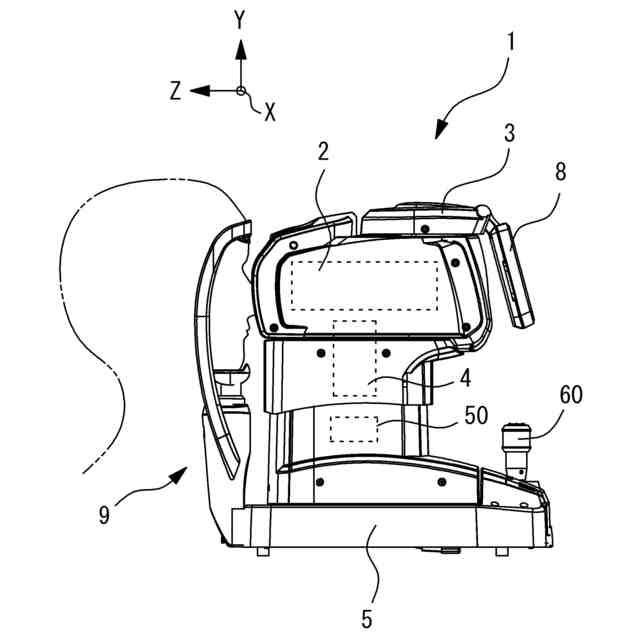

眼科装置１の外観を示す右側面図である。

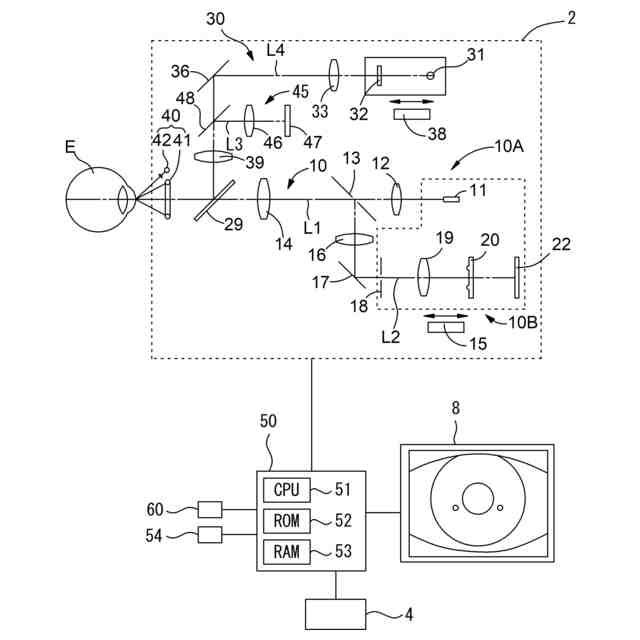

眼科装置１の光学系および制御系を示す図である。

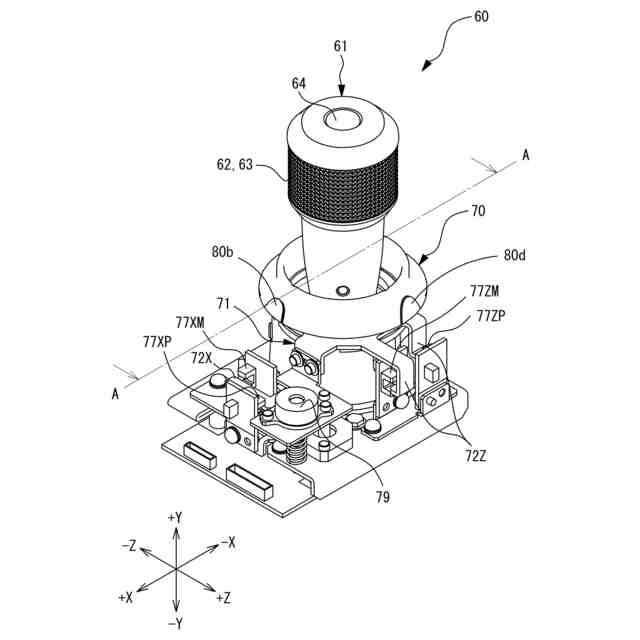

操作ユニット６０を右斜め後方から見た斜視図である。
図３におけるＡ－Ａ線矢視方向断面図である。
第１操作部６１を、図４に示す状態から＋Ｘ方向に傾倒させた状態を示す図である。
第２操作部７０における感触部８０および非感触部８１の一例である。

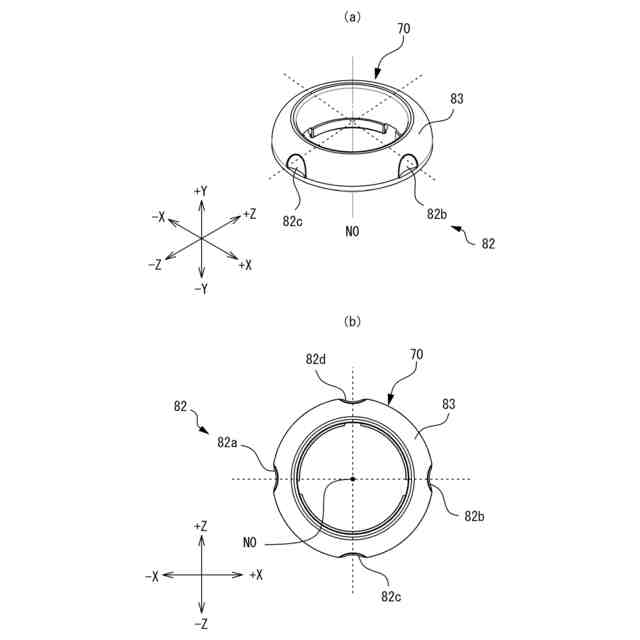

第２操作部７０における感触部８０を凹形状とする一例である。

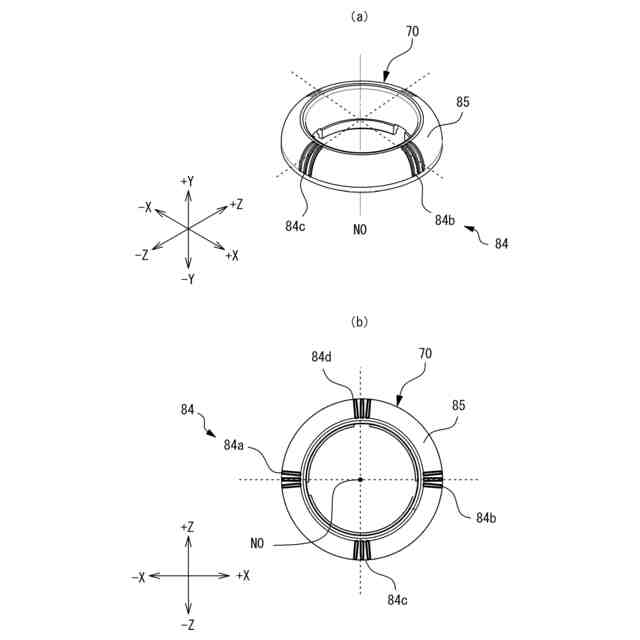

第２操作部７０における感触部８０を凹凸形状とする一例である。
【発明を実施するための形態】
【０００８】
＜概要＞
本開示で例示する技術は、被検眼の検査（例えば、被検眼の撮影、被検眼の眼特性の測定、被検眼の観察（手術または治療のための観察等を含む）等）を実行するための種々の眼科装置に適用できる。例えば、被検眼の撮影を行う眼科装置として、ＯＣＴ装置、レーザ走査型検眼装置（ＳＬＯ）、眼底カメラ、隅角撮影装置、および、角膜内皮細胞撮影装置（ＣＥＭ）等が挙げられる。被検眼の眼特性の測定を行う眼科装置として、眼屈折力測定装置、角膜形状測定装置、眼軸長測定装置、および、眼圧測定装置等が挙げられる。また、被検眼を観察しながら被検眼の組織の手術または治療を行うための光凝固装置、ヤグレーザ手術装置、スリットランプ等の眼科装置に、本開示で例示する技術を採用してもよい。
【０００９】
本開示で例示する眼科装置は、検眼ユニット、駆動部、操作部、操作検出ユニット、制御部、等を備える。検眼ユニット（例えば、検眼ユニット２）は、被検眼を検査するために用いられる。駆動部（例えば、駆動部４）は、被検眼に対する検眼ユニットの相対位置を移動させる。操作部（例えば、操作ユニット６０）は、検者によって操作される。操作検出ユニットは、操作部の操作を検出する。制御部は、検眼ユニットの微動と粗動を実行する。なお、前述のように、微動とは、被検眼と検眼ユニットの間の相対位置を細かく調整するために、検眼ユニットを粗動時よりも小さく（またはゆっくり）移動させることである。粗動とは、被検眼と検眼ユニットの間の相対位置をおおまかに調整するために、検眼ユニットを微動時よりも大きく（または速く）移動させることである。
【００１０】
操作部は、検者によって操作される二次元方向へスライド可能な操作部である。操作部は、検眼ユニットを微動させるための第１操作部（例えば、第１操作部６１）と、検眼ユニットを粗動させるための第２操作部（例えば、第２操作部７０）と、を有してもよい。
（【００１１】以降は省略されています）
