公開番号2025154005
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056766
出願日2024-03-29
発明の名称電子聴診器
出願人株式会社村田製作所
代理人個人,個人
主分類A61B 7/04 20060101AFI20251002BHJP(医学または獣医学;衛生学)
要約【課題】生体音を集音する電子聴診器において、音圧レベルが低い生体音を十分に拾う。
【解決手段】電子聴診器10は、生体に接触するダイヤフラム12と、ダイヤフラム12から伝播した振動を受振して電気信号に変換する音センサ14と、ダイヤフラム12から音センサ14に向かって振動が伝播する内部空間Sを画定する内壁面を備える管状部材16とを有する。管状部材16の内壁面が、ダイヤフラム側の第1の空間S1を画定する第1の内壁面16cと、音センサ側の第2の空間S2を画定する第2の内壁面16dと、第1の内壁面16cと第2の内壁面16dとが接する境界部16eを含んでいる。第1の空間S1の容積が、第2の空間S2の容積に比べて大きい。内部空間Sの横断面の断面積が、第1の空間S1ではダイヤフラム側端S1aから境界部16eに向かうにしたがって減少し、第2の空間S2では境界部16eから音センサ側端に向かうにしたがって増加する。
【選択図】図2
特許請求の範囲【請求項１】
生体に接触する第１の表面と前記第１の表面に対して反対側の第２の表面とを備えるダイヤフラムと、
前記ダイヤフラムから伝播した振動を受振して電気信号に変換する音センサと、
前記ダイヤフラムから前記音センサに向かって振動が伝播する内部空間を画定する内壁面を備える管状部材と、を有し、
前記管状部材の前記内壁面が、前記ダイヤフラム側の第１の空間を画定する第１の内壁面と、前記音センサ側の第２の空間を画定する第２の内壁面と、前記第１の内壁面と前記第２の内壁面とが接する境界部を含み、
前記第１の空間の容積が、前記第２の空間の容積に比べて大きく、
前記管状部材の前記内部空間の延在方向と交差する前記内部空間の横断面の断面積が、前記第１の空間においてはダイヤフラム側端から前記境界部に向かうにしたがって減少し、前記第２の空間においては前記境界部から音センサ側端に向かうにしたがって増加する、電子聴診器。
続きを表示（約 870 文字）【請求項２】
前記管状部材の前記第２の内壁面が、前記内部空間の前記延在方向と交差する方向視で凸に湾曲し、前記第２の空間を画定する、請求項１に記載の電子聴診器。
【請求項３】
前記第２の内壁面の曲率半径が、第１の空間側端に近い部分と音センサ側端に近い部分とを比較して、音センサ側端に近い部分の方が小さくなる、請求項２に記載の電子聴診器。
【請求項４】
前記管状部材の前記第１の内壁面が、前記内部空間の前記延在方向と交差する方向視で凸に湾曲し、前記第１の空間を画定する、請求項１に記載の電子聴診器。
【請求項５】
前記ダイヤフラムの前記第２の表面における外周縁と前記管状部材の端面との間に配置され、前記ダイヤフラムの前記第２の表面と前記管状部材の前記第１の内壁面とを離間させる環状のスペーサ部材を、さらに有する、請求項４に記載の電子聴診器。
【請求項６】
前記管状部材の前記内壁面が、前記第１の空間を画定する前記第１の内壁面の前記第２の空間側端と前記第２の空間を画定する前記第２内壁面の前記第１の空間側端それぞれに接続し、横断面の形状が一様な第３の空間を画定する第３の内壁面を含んでいる、請求項１に記載の電子聴診器。
【請求項７】
前記管状部材の前記内部空間が、前記第２の空間の前記音センサ側端に接続して前記音センサを収容する音センサ収容空間を含み、
前記音センサ収容空間の内壁面と前記音センサとの間に圧縮変形状態で配置された筒状シール部材を、さらに有する、請求項１に記載の電子聴診器。
【請求項８】
前記管状部材の前記音センサ収容空間の延在方向について、前記筒状シール部材のサイズが、前記音センサのサイズに比べて大きい、請求項７に記載の電子聴診器。
【請求項９】
前記ダイヤフラムの前記第２の表面における外周縁と前記管状部材の端面との間に圧縮変形状態で配置された環状シール部材を、さらに有する、請求項１に記載の電子聴診器。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電子聴診器に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
例えは特許文献１には、生体と接触するダイヤフラムと、ダイヤフラムから伝播した振動を受振して電気信号に変換するマイクロフォン（音センサ）と、ダイヤフラムからマイクロフォンに向かって振動が伝播する内部空間を備えるチェストピースとを有する電子聴診器が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１１９４４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載された電子聴診器は、音圧レベルが低い生体音、例えば肺音などを十分に拾うことができない。
【０００５】
そこで、本開示は、生体音を集音する電子聴診器において、音圧レベルが低い生体音を十分に拾うことを課題とする。
【課題を解決するための手段】
【０００６】
上記技術的課題を解決するために、本開示の一態様によれば、
生体に接触する第１の表面と前記第１の表面に対して反対側の第２の表面とを備えるダイヤフラムと、
前記ダイヤフラムから伝播した振動を受振して電気信号に変換する音センサと、
前記ダイヤフラムから前記音センサに向かって振動が伝播する内部空間を画定する内壁面を備える管状部材と、を有し、
前記管状部材の前記内壁面が、前記ダイヤフラム側の第１の空間を画定する第１の内壁面と、前記音センサ側の第２の空間を画定する第２の内壁面と、前記第１の内壁面と前記第２の内壁面とが接する境界部を含み、
前記第１の空間の容積が、前記第２の空間の容積に比べて大きく、
前記管状部材の前記内部空間の延在方向と交差する前記内部空間の横断面の断面積が、前記第１の空間においてはダイヤフラム側端から前記境界部に向かうにしたがって減少し、前記第２の空間においては前記境界部から音センサ側端に向かうにしたがって増加する、電子聴診器が提供される。
【発明の効果】
【０００７】
本開示によれば、生体音を集音する電子聴診器は、音圧レベルが低い生体音を十分に拾うことができる。
【図面の簡単な説明】
【０００８】
本開示の実施の形態１に係る電子聴診器の概略的な斜視図
図１のＡ－Ａ線に沿った電子聴診器の断面図
実施の形態１に係る電子聴診器の分解斜視図
実施の形態２に係る電子聴診器の断面図

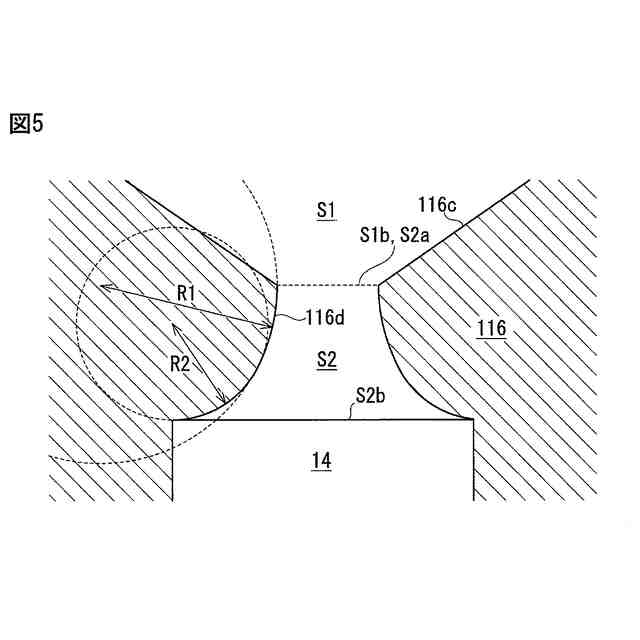

実施の形態２に係る電子聴診器における第２の空間周辺の拡大断面図
実施の形態３に係る電子聴診器の断面図

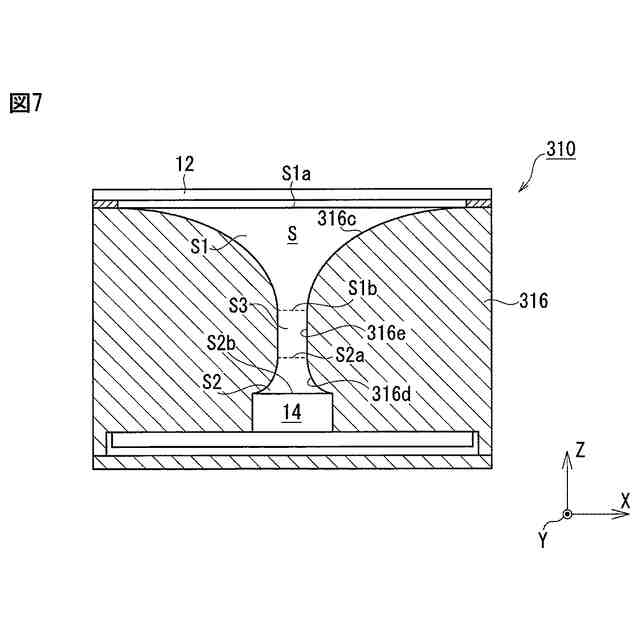

実施の形態４に係る電子聴診器の断面図
実施の形態４の別例に係る電子聴診器の断面図
実施の形態５に係る電子聴診器の断面図
実施の形態５に係る電子聴診器の分解斜視図
【発明を実施するための形態】
【０００９】
以下、本開示の実施の形態について、図面を参照しながら説明する。
【００１０】
（実施の形態１）
図１は、本開示の実施の形態１に係る電子聴診器の概略的な斜視図である。また、図２は、図１に示すＡ－Ａ線に沿った実施の形態１に係る電子聴診器の断面図である。そして、図３は、実施の形態１に係る電子聴診器の分解斜視図である。なお、図面に示すＸ－Ｙ－Ｚ直交座標系は、本開示の実施の形態の理解を容易にするためのものであって、実施の形態を限定するものではない。なお、Ｘ軸方向は電子聴診器の幅方向を示し、Ｙ軸方向は奥行き方向を示し、Ｚ軸方向は厚さ方向を示している。また、Ｚ軸方向は、電子聴診器が生体に接触する方向である。
（【００１１】以降は省略されています）
