公開番号2025146052
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046631
出願日2024-03-22
発明の名称スクロール圧縮機、及び冷凍装置
出願人ダイキン工業株式会社
代理人弁理士法人新樹グローバル・アイピー
主分類F04C 18/02 20060101AFI20250926BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】スクロール圧縮機において、強度を確保するために可動スクロールのラップの高さを低くすると、スラスト摺動面に形成される隙間に潤滑油が入りにくくなるおそれがある。

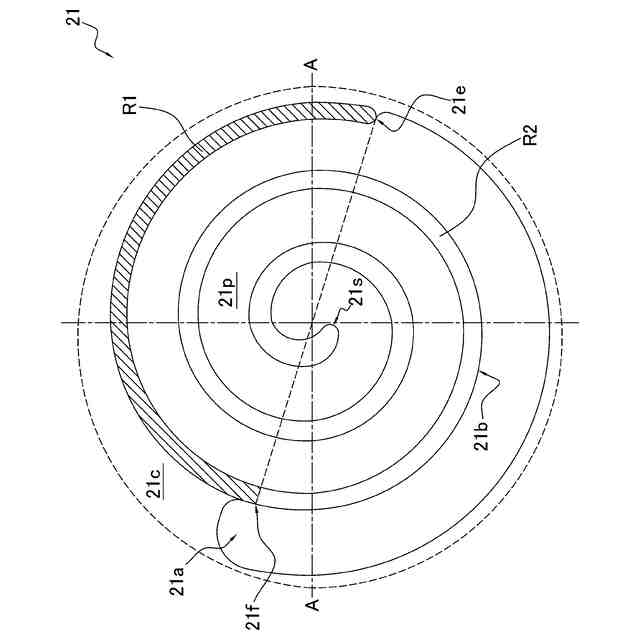

【解決手段】固定スクロール21の固定側ラップ21bは、第1領域R1と第2領域R2とを有する。第1領域R1は、巻き終わり21eから固定側基準点21fまでの領域である。第2領域R2は、固定側基準点21fから巻き始め21sまでの領域である。可動スクロール22の可動側ラップ22bは、第3領域R3と第4領域R4とを有する。第3領域R3は、巻き終わり22eから可動側基準点22fまでの領域である。第4領域R4は、可動側基準点22fから巻き始め22sまでの領域である。第1領域R1における第1寸法は、第2領域R2における第1寸法よりも、第1長さh1だけ短い。第3領域R3における第2寸法は、第4領域R4における第2寸法よりも、第2長さh2だけ短い。
【選択図】図8
特許請求の範囲【請求項１】

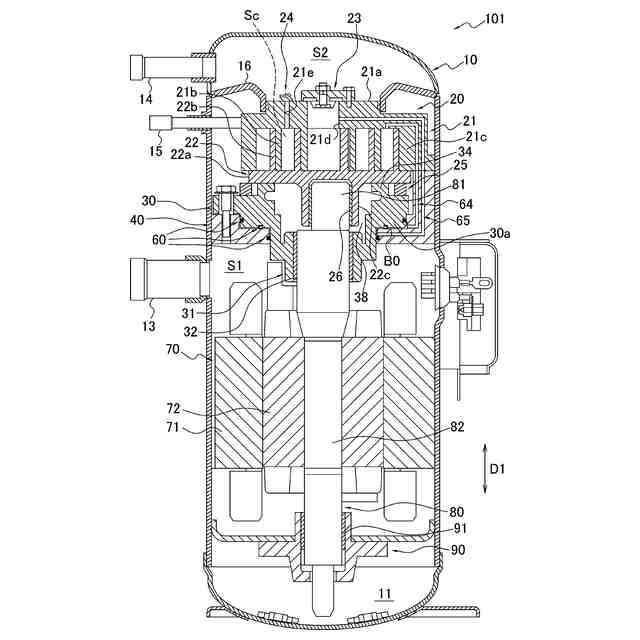

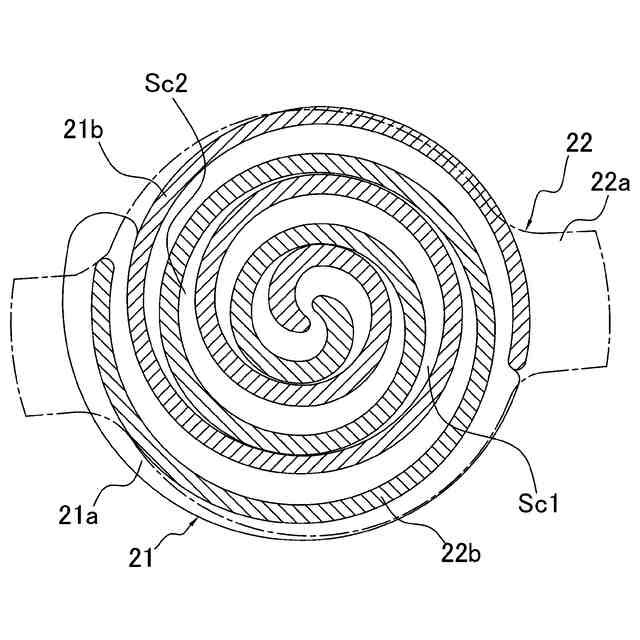

固定側鏡板（２１ａ）と固定側ラップ（２１ｂ）とを有する固定スクロール（２１）と、可動側鏡板（２２ａ）と可動側ラップ（２２ｂ）とを有する可動スクロール（２２）と、を有する圧縮機構（２０）と、

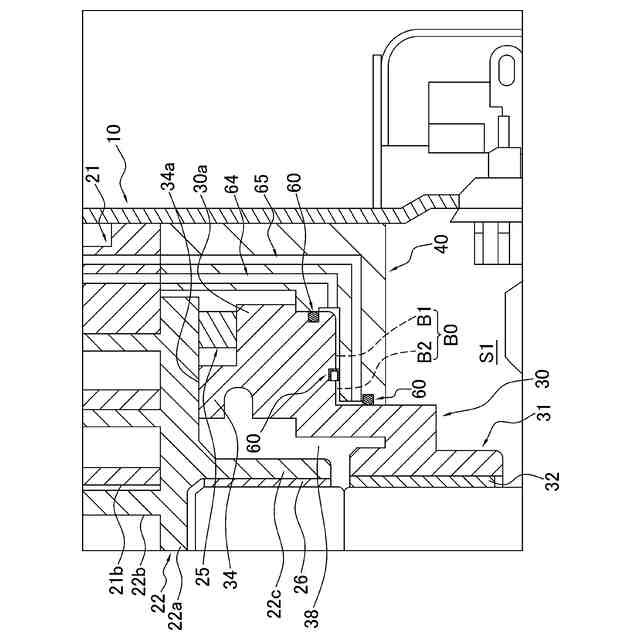

背圧空間（Ｂ０）の圧力によって前記可動スクロールに向かって押されて、前記可動スクロールを前記固定スクロールに向かって押し付けるフローティング部材（３０）と、
前記フローティング部材を支持し、前記フローティング部材との間に前記背圧空間を形成するハウジング（４０）と、
を備え、

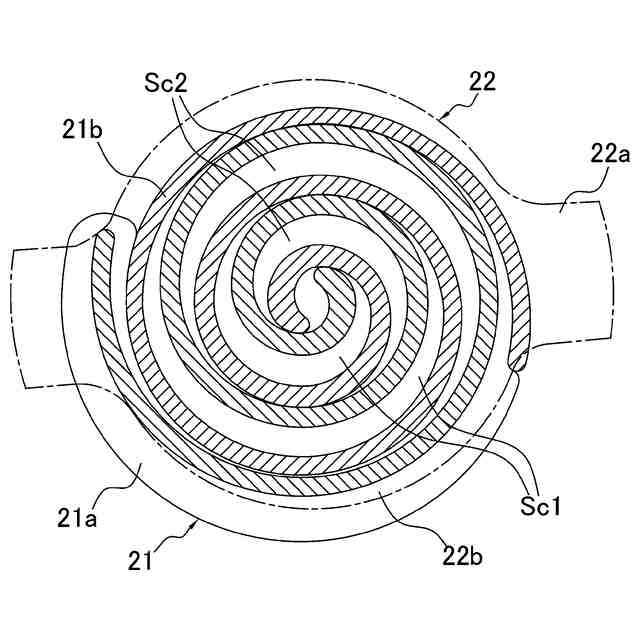

前記固定側ラップは、外周側の端部である第１点（２１ｅ）から、内周側の端部である第２点（２１ｓ）まで渦巻状に延び、かつ、前記固定側鏡板の第１主表面（２１ｐ）から、所定の第１寸法を有して第１方向（Ｄ１）に沿って延び、

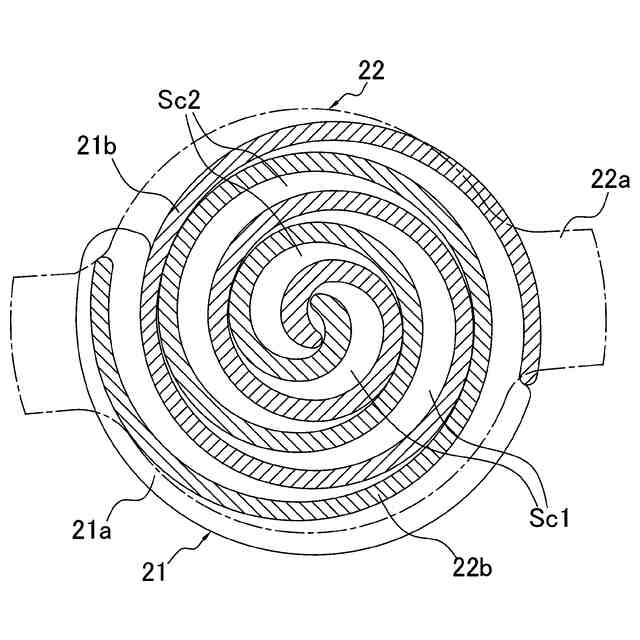

前記可動側ラップは、外周側の端部である第３点（２２ｅ）から、内周側の端部である第４点（２２ｓ）まで渦巻状に延び、かつ、前記第１主表面と対向する、前記可動側鏡板の第２主表面（２２ｐ）から、所定の第２寸法を有して前記第１方向に沿って延び、
前記固定側ラップは、

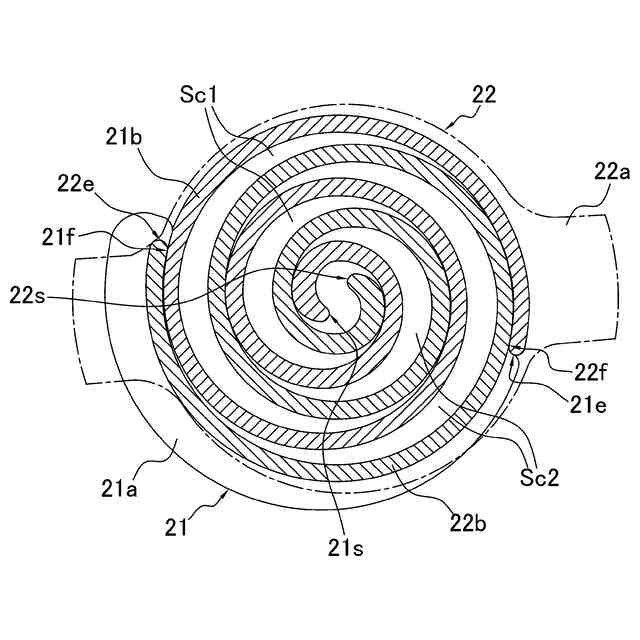

前記第１点から、前記可動スクロールの旋回中に前記第３点と接する第５点（２１ｆ）までの第１領域（Ｒ１）と、
前記第５点から、前記第２点までの第２領域（Ｒ２）と、
を有し、
前記可動側ラップは、

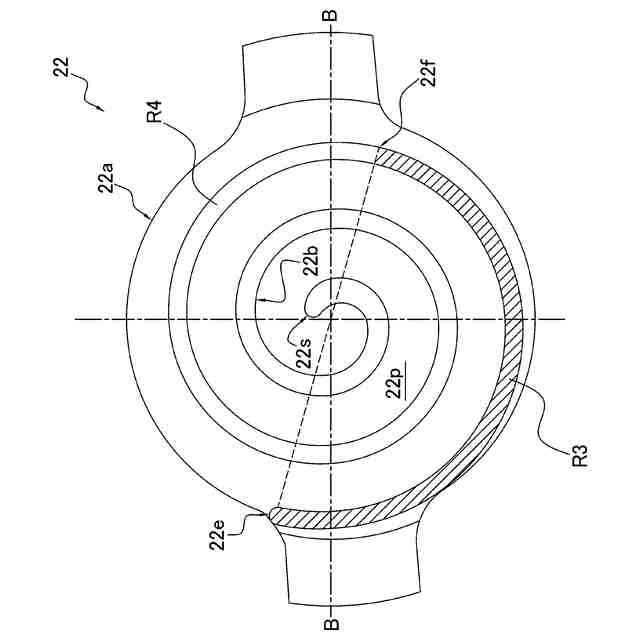

前記第３点から、前記可動スクロールの旋回中に前記第１点と接する第６点（２２ｆ）までの第３領域（Ｒ３）と、
前記第６点から、前記第４点までの第４領域（Ｒ４）と、
を有し、

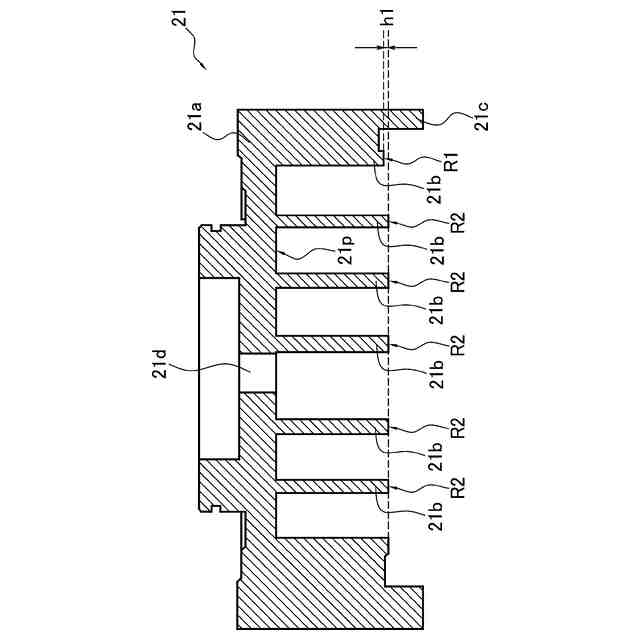

前記第１領域における前記第１寸法は、前記第２領域における前記第１寸法よりも、第１長さ（ｈ１）だけ短く、
前記第３領域における前記第２寸法は、前記第４領域における前記第２寸法よりも、第２長さ（ｈ２）だけ短い、
スクロール圧縮機（１０１）。
続きを表示（約 1,500 文字）【請求項２】
固定側鏡板（２１ａ）と固定側ラップ（２１ｂ）とを有する固定スクロール（２１）と、可動側鏡板（２２ａ）と可動側ラップ（２２ｂ）とを有する可動スクロール（２２）と、を有する圧縮機構（２０）と、
背圧空間（Ｂ０）の圧力によって前記可動スクロールに向かって押されて、前記可動スクロールを前記固定スクロールに向かって押し付けるフローティング部材（３０）と、
前記フローティング部材を支持し、前記フローティング部材との間に前記背圧空間を形成するハウジング（４０）と、
を備え、
前記固定側ラップは、外周側の端部である第１点（２１ｅ）から、内周側の端部である第２点（２１ｓ）まで渦巻状に延び、かつ、前記固定側鏡板の第１主表面（２１ｐ）から、所定の第１寸法を有して第１方向（Ｄ１）に沿って延び、
前記可動側ラップは、外周側の端部である第３点（２２ｅ）から、内周側の端部である第４点（２２ｓ）まで渦巻状に延び、かつ、前記第１主表面と対向する、前記可動側鏡板の第２主表面（２２ｐ）から、所定の第２寸法を有して前記第１方向に沿って延び、
前記固定側ラップは、
前記第１点から、前記可動スクロールの旋回中に前記第３点と接する第５点（２１ｆ）までの第１領域（Ｒ１）と、
前記第５点から、前記第２点までの第２領域（Ｒ２）と、
を有し、
前記可動側ラップは、
前記第３点から、前記可動スクロールの旋回中に前記第１点と接する第６点（２２ｆ）までの第３領域（Ｒ３）と、
前記第６点から、前記第４点までの第４領域（Ｒ４）と、
を有し、
前記第３領域の先端面と対向する前記第１主表面は、前記第４領域の先端面と対向する前記第１主表面よりも、前記第２主表面から離れる方向に第１長さ（ｈ１）だけ凹んでおり、
前記第１領域の先端面と対向する前記第２主表面は、前記第２領域の先端面と対向する前記第２主表面よりも、前記第１主表面から離れる方向に第２長さ（ｈ２）だけ凹んでいる、
スクロール圧縮機（１０１）。
【請求項３】
前記第１長さ及び前記第２長さの下限値は、旋回中の可動スクロールの前記第１方向の変位量である、
請求項１又は２に記載のスクロール圧縮機。
【請求項４】
前記下限値は、前記第３領域における前記第１寸法の１０００分の１以上である、
請求項３に記載のスクロール圧縮機。
【請求項５】
前記第１長さ及び前記第２長さの上限値は、前記可動スクロールが旋回していない時における、前記第１方向における、前記可動側ラップの先端面と、前記第１主表面と、の間の距離の最小値である、
請求項１又は２に記載のスクロール圧縮機。
【請求項６】
前記上限値は、１５０μｍ～２５０μｍである、
請求項５に記載のスクロール圧縮機。
【請求項７】
前記第３領域の先端面と対向する前記第１主表面は、前記第４領域の先端面と対向する前記第１主表面よりも、前記第２主表面から離れる方向に第３長さだけ凹んでおり、
前記第１領域の先端面と対向する前記第２主表面は、前記第２領域の先端面と対向する前記第２主表面よりも、前記第１主表面から離れる方向に第４長さだけ凹んでいる、
請求項１に記載のスクロール圧縮機。
【請求項８】

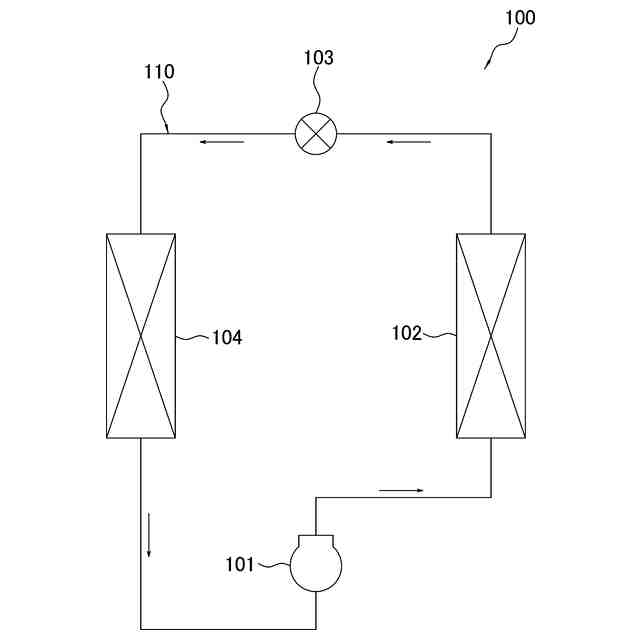

請求項１、２及び７のいずれか１項に記載のスクロール圧縮機（１０１）と、
前記スクロール圧縮機で圧縮された冷媒が流れる冷媒回路（１１０）と、
を備える、
冷凍装置（１００）。

発明の詳細な説明【技術分野】
【０００１】
スクロール圧縮機、及び冷凍装置に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
従来、特許文献１（特開２０００－３３７２７６号公報）に開示されるように、フローティング部材により可動スクロールを固定スクロールに押し付けて、スクロールのラップの先端面から、圧縮室の冷媒が漏れることを抑制するスクロール圧縮機が知られている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
特許文献１（特開２０００－３３７２７６号公報）に開示されるスクロール圧縮機では、運転中に、圧縮室の冷媒の圧力によって生じる圧縮荷重が可動スクロールのラップに作用する。圧縮荷重の内、可動スクロールの進行方向とは反対方向に作用する接線方向ガス荷重により、可動スクロールは、固定スクロールに対して傾きながら旋回する。可動スクロールの傾きにより、可動スクロールとフローティング部材との間のスラスト摺動面に隙間が形成され、この隙間に潤滑油が供給される。しかし、ラップの強度を確保するために可動スクロールのラップの高さを低くすると、接線方向ガス荷重が小さくなり、旋回中の可動スクロールの傾きが小さくなる。そのため、スラスト摺動面に形成される隙間に潤滑油が入りにくくなり、スラスト軸受が損傷するおそれがある。
【課題を解決するための手段】
【０００４】
第１観点のスクロール圧縮機は、圧縮機構と、フローティング部材と、ハウジングと、を備える。圧縮機構は、固定スクロールと、可動スクロールと、を有する。固定スクロールは、固定側鏡板と、固定側ラップと、を有する。可動スクロールは、可動側鏡板と、可動側ラップと、を有する。フローティング部材は、背圧空間の圧力によって可動スクロールに向かって押されて、可動スクロールを固定スクロールに向かって押し付ける。ハウジングは、フローティング部材を支持し、フローティング部材との間に背圧空間を形成する。固定側ラップは、外周側の端部である第１点から、内周側の端部である第２点まで渦巻状に延びる。固定側ラップは、固定側鏡板の第１主表面から、所定の第１寸法を有して第１方向に沿って延びる。可動側ラップは、外周側の端部である第３点から、内周側の端部である第４点まで渦巻状に延びる。可動側ラップは、第１主表面と対向する、可動側鏡板の第２主表面から、所定の第２寸法を有して第１方向に沿って延びる。固定側ラップは、第１領域と、第２領域と、を有する。第１領域は、第１点から、可動スクロールの旋回中に第３点と接する第５点までの領域である。第２領域は、第５点から、第２点までの領域である。可動側ラップは、第３領域と、第４領域と、を有する。第３領域は、第３点から、可動スクロールの旋回中に第１点と接する第６点までの領域である。第４領域は、第６点から、第４点までの領域である。第１領域における第１寸法は、第２領域における第１寸法よりも、第１長さだけ短い。第３領域における第２寸法は、第４領域における第２寸法よりも、第２長さだけ短い。
【０００５】
第１観点のスクロール圧縮機では、旋回中の可動スクロールの傾きを抑制させる作用を有するモーメントが低減され、旋回中の可動スクロールの傾きの過度の低減が抑制される。これにより、可動スクロールとフローティング部材との間に潤滑油が十分に供給されない問題の発生が抑制される。
【０００６】
第２観点のスクロール圧縮機は、圧縮機構と、フローティング部材と、ハウジングと、を備える。圧縮機構は、固定スクロールと、可動スクロールと、を有する。固定スクロールは、固定側鏡板と、固定側ラップと、を有する。可動スクロールは、可動側鏡板と、可動側ラップと、を有する。フローティング部材は、背圧空間の圧力によって可動スクロールに向かって押されて、可動スクロールを固定スクロールに向かって押し付ける。ハウジングは、フローティング部材を支持し、フローティング部材との間に背圧空間を形成する。固定側ラップは、外周側の端部である第１点から、内周側の端部である第２点まで渦巻状に延びる。固定側ラップは、固定側鏡板の第１主表面から、所定の第１寸法を有して第１方向に沿って延びる。可動側ラップは、外周側の端部である第３点から、内周側の端部である第４点まで渦巻状に延びる。可動側ラップは、第１主表面と対向する、可動側鏡板の第２主表面から、所定の第２寸法を有して第１方向に沿って延びる。固定側ラップは、第１領域と、第２領域と、を有する。第１領域は、第１点から、可動スクロールの旋回中に第３点と接する第５点までの領域である。第２領域は、第５点から、第２点までの領域である。可動側ラップは、第３領域と、第４領域と、を有する。第３領域は、第３点から、可動スクロールの旋回中に第１点と接する第６点までの領域である。第４領域は、第６点から、第４点までの領域である。第３領域の先端面と対向する第１主表面は、第４領域の先端面と対向する第１主表面よりも、第２主表面から離れる方向に第１長さだけ凹んでいる。第１領域の先端面と対向する第２主表面は、第２領域の先端面と対向する第２主表面よりも、第１主表面から離れる方向に第２長さだけ凹んでいる。
【０００７】
第２観点のスクロール圧縮機では、旋回中の可動スクロールの傾きを抑制させる作用を有するモーメントが低減され、旋回中の可動スクロールの傾きの過度の低減が抑制される。これにより、可動スクロールとフローティング部材との間に潤滑油が十分に供給されない問題の発生が抑制される。
【０００８】
第３観点のスクロール圧縮機は、第１観点又は第２観点のスクロール圧縮機であって、第１長さ及び第２長さの下限値は、旋回中の可動スクロールの第１方向の変位量である。
【０００９】
第４観点のスクロール圧縮機は、第３観点のスクロール圧縮機であって、第１長さ及び第２長さの下限値は、第３領域における第１寸法の１０００分の１以上である。
【００１０】
第５観点のスクロール圧縮機は、第１乃至第４観点のいずれか１つのスクロール圧縮機であって、第１長さ及び第２長さの上限値は、可動スクロールが旋回していない時における、第１方向における、可動側ラップの先端面と、第１主表面と、の間の距離の最小値である。
（【００１１】以降は省略されています）
