特許ウォッチ

公開番号2025156998
公報種別公開特許公報(A)
公開日2025-10-15
出願番号2024059802
出願日2024-04-02
発明の名称イオン吸着剤造粒体及びイオン吸着剤造粒体の製造方法
出願人国立大学法人信州大学,ヴェルヌクリスタル株式会社,テイボー株式会社
代理人個人,個人,個人,個人,個人
主分類B01J 20/06 20060101AFI20251007BHJP(物理的または化学的方法または装置一般)
要約【課題】重金属イオンを除去すると共に安全性の高い被処理水を得ることができるイオン吸着剤造粒体及びイオン吸着剤造粒体の製造方法を提供する。
【解決手段】イオン吸着剤造粒体は、イオン交換能を具備し、層状結晶構造を有する粒子の複数で構成される結晶材料と、可食性ゲル化剤を含み、前記結晶材料の粒子同士を連結するバインダーと、を含む。
【選択図】なし
特許請求の範囲【請求項１】
イオン交換能を具備し、層状結晶構造を有する粒子の複数で構成される結晶材料と、
可食性ゲル化剤を含み、前記結晶材料の粒子同士を連結するバインダーと、
を含む、イオン吸着剤造粒体。
続きを表示（約 1,000 文字）【請求項２】
前記イオン吸着剤造粒体の全体質量を１００質量％としたときの前記バインダーの含有量が、０．５質量％以上１０質量％以下である、請求項１に記載のイオン吸着剤造粒体。
【請求項３】
前記イオン吸着剤造粒体のメディアン径Ｄ
５０
が、１０μｍ以上３０００μｍ以下である、請求項１又は２に記載のイオン吸着剤造粒体。
【請求項４】
前記可食性ゲル化剤が、ゼラチンを含む、請求項１又は２に記載のイオン吸着剤造粒体。
【請求項５】
前記結晶材料が、Ｎａ
２
Ｔｉ
３
Ｏ
７

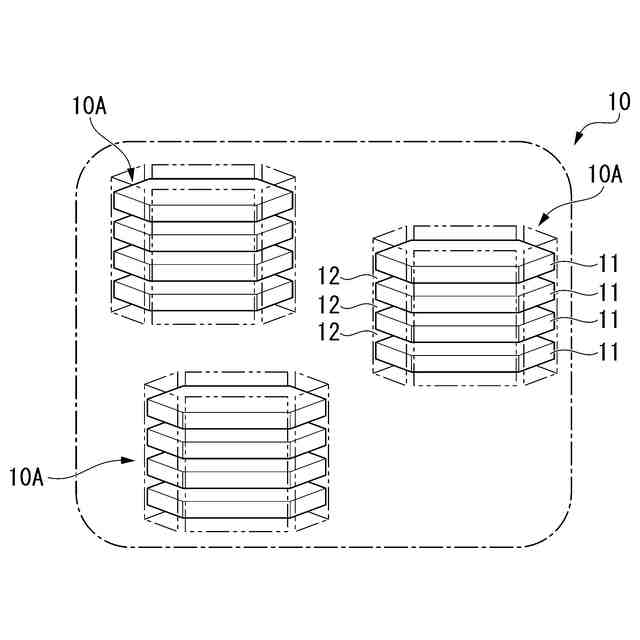

で表され、複数の板状結晶が積層された積層構造を有する粒子の複数で構成される層状結晶を含有する、請求項１又は２に記載のイオン吸着剤造粒体。
【請求項６】
前記結晶材料が、下記式（１）又は式（２）で表され、複数の板状結晶が積層された積層構造を有する粒子の複数で構成される層状複水酸化物結晶を含有する、請求項１又は２に記載のイオン吸着剤造粒体。
［Ｎｉ
２＋
１－ｘ１
Ｆｅ
３＋
ｘ１
（ＯＨ）
２
］・［（Ｃｌ
－
）
Ｘ１／２
］ …（１）
［Ｍｇ
２＋
１－ｘ２
Ｆｅ
３＋
ｘ２
（ＯＨ）
２
］・［（Ｃｌ
－
）
Ｘ２／２
］ …（２）
（ここで、０．２５＜ｘ１≦０．９、０．２５＜ｘ２≦０．９）
【請求項７】
前記式（１）式及び前記式（２）におけるｘの範囲が、０．５≦ｘ≦０．８５である、請求項６に記載のイオン吸着剤造粒体。
【請求項８】

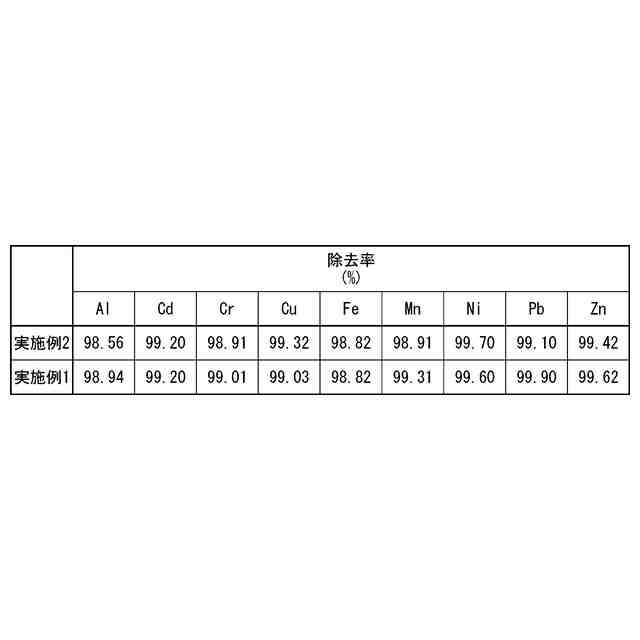

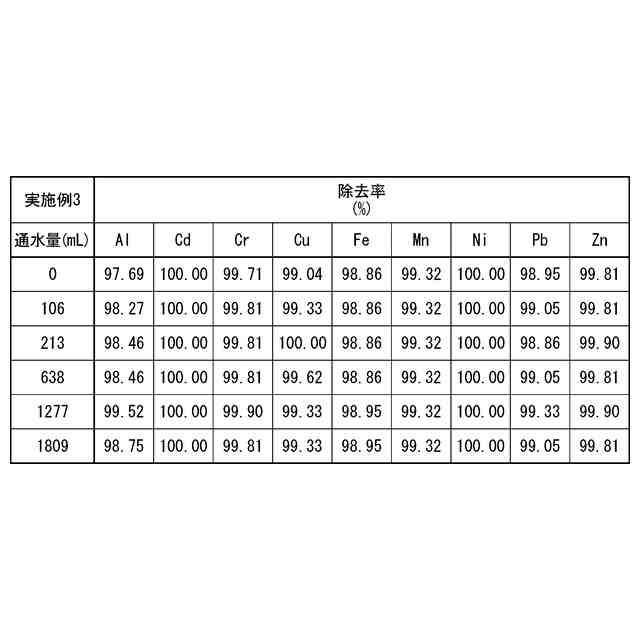

重金属イオンの除去率が９８．５％以上である、請求項１又は２に記載のイオン吸着剤造粒体。
【請求項９】

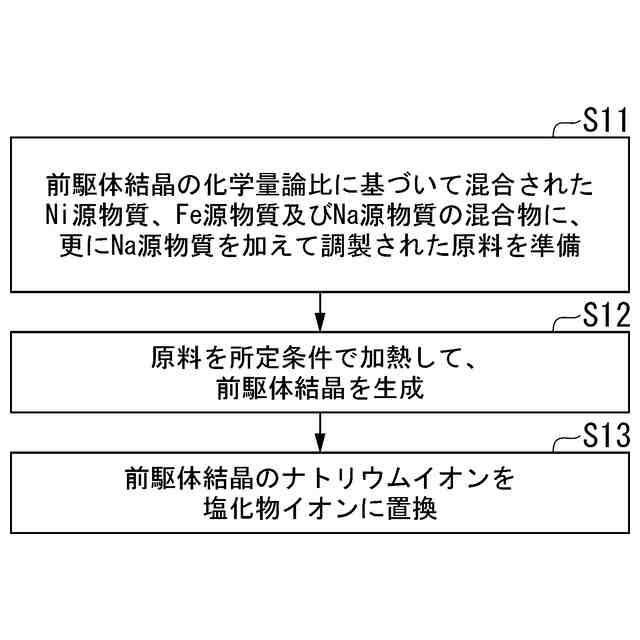

イオン交換能を具備し、層状結晶構造を有する粒子の複数で構成される結晶材料を準備する工程と、
前記結晶材料と、可食性ゲル化剤と、水とを混合し、前記結晶材料の複数の粒子同士を結着させて造粒する工程と、
を含む、イオン吸着剤造粒体の製造方法。
【請求項１０】
前記可食性ゲル化剤は、ゼラチンを含む、請求項８に記載のイオン吸着剤造粒体の製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、イオン吸着剤造粒体及びイオン吸着剤造粒体の製造方法に関し、特に、層状複水酸化物結晶の造粒体を用いて液体中の重金属イオンを除去するイオン吸着剤造粒体及びイオン吸着剤造粒体に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
従来の重金属イオン処理方法として、吸着法、化学沈殿法、電気化学法、イオン交換法、等があげられる。このうち、吸着法は操作が簡単であり、重金属イオンを含む廃水を大規模に処理しやすいことから、広く用いられている。吸着剤の種類は、例えば、炭素類、合成高分子系、ＭＯＦｓ類、無機類、天然高分子系がある。
【０００３】
吸着剤としては、例えば、水道水中に混入した重金属イオンの除去を目的として、フラックス法を用いて製造した層状結晶構造を有する結晶性無機物質を用いたろ過材料がある（特許文献１参照）。フラックス法は、原料となる物質とその溶媒（フラックス）を加熱し、冷却または溶媒を蒸発させることで物質を結晶化する技術である。ろ過材料となる結晶性無機物質は、重金属イオンとイオン交換されるカチオン成分が層状結晶構造の層間に含有されている。このため、層状構造が発達した結晶性無機材料は、重金属イオンに対して高い吸着性能を発揮し得る。
【０００４】
また、層状複水酸化物（ＬａｙｅｒｅｄＤｏｕｂｌｅＨｙｄｒｏｘｉｄｅｓ：ＬＤＨｓ）は、アニオン交換性の無機イオン交換体であり、金属酸化物（ホスト層）と、アニオン種や水分子（ゲスト層）とが交互に積層した構造からなる層状無機化合物である。ゲスト層のアニオン種は、層状構造を維持したまま、溶液中のアニオン種と交換できるため、層間（二次元空間）を利用した高選択的イオン交換性を示すことが分かっている。
【０００５】
従来、ＬＤＨｓの選択的イオン交換性は多く議論されており、例えば、水溶液から硝酸イオン、リン及びヒ素を同時かつ選択的に吸着できる吸着剤として、Ｍｇ－Ａｌ系ハイドロタルサイトを有する吸着剤が考案されている（特許文献２参照）。また、次式で表されるＭｇ－Ｆｅ系ハイドロタルサイトのリン酸、硝酸イオン除去能力が開示されている（非特許文献１）。
Ｍｇ
０．６６６
Ｆｅ（ＩＩＩ）
０．１６２
Ａｌ
０．１７２
（ＯＨ）
２
（Ｃｌ）
０．１４０
・（ＣＯ
３
）・０．３２８Ｈ
２
Ｏ
【先行技術文献】
【特許文献】
【０００６】
特許第５５５１４８３号公報
特開２００９－１７８６８２号公報
【非特許文献】
【０００７】
「ＲｅｍｏｖａｌＣｈａｒａｃｔｅｒｉｓｔｉｃｓｏｆＰｈｏｓｐｈａｔｅａｎｄＮｉｔｒａｔｅＩｏｎｓｗｉｔｈａｎＭｇ－Ｆｅ－Ａｌ－ＣｌＦｏｒｍＨｙｄｒｏｔａｌｃｉｔｅ」ＴｏｍｏｙｕｋｉＫｕｗａｂａｒａ、ＨｉｄｅｏＫｉｍｕｒａ、ＳｈｕｎｚｉＳｕｎａｙａｍａ、ＡｒｉｕｍｉＫａｗａｍｏｔｏ、ＨｉｓａｍｉｔｓｕＯｓｈｉｍａａｎｄＴｏｓｈｉｏＳａｔｏ；ＪｏｕｒｎａｌｏｆＳｏｃｉｅｔｙｏｆＩｎｏｒｇａｎｉｃＭａｔｅｒｉａｌｓ，Ｊａｐａｎ１４，１７－２５（２００７）
【発明の概要】
【発明が解決しようとする課題】
【０００８】
上記特許文献１では、結晶性無機材料をそのまま吸着剤として使用すると、吸着材が脱離して押し流されるなど取扱性が低く、本来の重金属イオン吸着能を十分に発揮することができない場合がある。また、上記特許文献２及び非特許文献１では、Ｍｇ－Ａｌ系層状腹水酸化物のリン吸着やＭｇ－Ｆｅ系層状腹水酸化物のリン酸吸着について検討されているものの、重金属イオンを対象とする吸着特性は検討されていない。このような問題を解消するべく、上記の結晶性無機材料やＬＤＨｓを造粒する方法が考えられるが、造粒体を用いて廃水から重金属イオンを除去すると、重金属イオン除去後の被処理水にバインダー成分が含まれる可能性がある。よって造粒のために一般的なバインダー樹脂を用いると、重金属イオン除去後の被処理水に、樹脂成分が含まれることとなり、人体等への影響を考慮すると被処理水を飲料水等として使用することに懸念が生じる。
【０００９】
本発明の目的は、重金属イオンを除去すると共に安全性の高い被処理水を得ることができるイオン吸着剤造粒体及びイオン吸着剤造粒体の製造方法を提供することにある。
【課題を解決するための手段】
【００１０】
本発明者は、鋭意研究の結果、イオン交換能を具備し、層状結晶構造を有する粒子の複数で構成される結晶材料を、可食性ゲル化剤を含むバインダーで連結した造粒体を作製し、これをイオン吸着剤として用いると、廃水の液流れ等が生じる箇所に設置された場合であっても、造粒体から当該造粒体の一部或いは一次粒子が離脱するのを防止することができ、取扱性が向上することを見出した。また、造粒体を構成する各一次粒子の表面の一部が、可食性ゲル化剤に覆われずに適度に露出した状態を維持することができ、本来の重金属イオン吸着能を十分に発揮できることを見出した。また、結晶材料を連結するバインダーが可食性ゲル化剤を含んでいるので、重金属イオン除去後の被処理水に可食性ゲル化剤の成分が含まれたとしても被処理水を飲料水や上水として使用することができ、安全性が高い被処理水が得られることを見出した。特に、結晶材料として三チタン酸ナトリウム、可食性ゲル化剤としてゼラチンを用いることにより、ゲル状のゼラチンによって三チタン酸ナトリウムの粒子同士の結着性がより良好となり、重金属イオンのより優れた吸着能を実現できることを見出した。加えて、安価で入手容易な材料を用いて容易に製造することが可能となり、材料の入手や設備の設置が困難な地域であっても安全性が高い被処理水が容易に得られることを見出した。
（【００１１】以降は省略されています）
