公開番号2025157333
公報種別公開特許公報(A)
公開日2025-10-15
出願番号2025116026,2023207167
出願日2025-07-09,2020-11-04
発明の名称符号化ユニットを復号および符号化する方法、装置およびプログラム
出願人キヤノン株式会社
代理人弁理士法人大塚国際特許事務所
主分類H04N 19/70 20140101AFI20251007BHJP(電気通信技術)
要約【課題】ビデオビットストリームからの画像フレームの符号化ツリーユニットから符号化ツリーの符号化ユニットを復号する方法を提供する。
【解決手段】ビットストリームから符号化ユニットを復号する方法において、符号化ユニットはツリー構造を用いて画像の符号化ツリーユニットから分割され、符号化ユニットはルマ成分とクロマ成分を有することが可能であり、クロマ成分はCb成分とCr成分とを含む。方法は、符号化ユニットがルマ成分を有する場合に、ルマ成分のためのルマ変換スキップフラグをビットストリームから復号する第1の復号ステップと、符号化ユニットがクロマ成分を有する場合に、Cb成分のための第1のクロマ変換スキップフラグと、Cr成分のための第2のクロマ変換スキップフラグとを、ビットストリームから復号する第2の復号ステップと、LFNST処理のためのLFNSTインデックスを決定する決定ステップと、を含む。

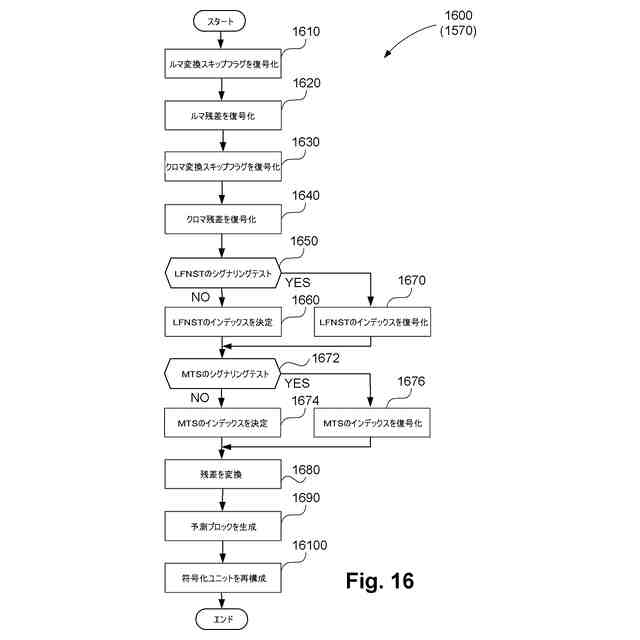

【選択図】図16
特許請求の範囲【請求項１】
ビットストリームから符号化ユニットを復号する方法であって、前記符号化ユニットはツリー構造を用いて画像の符号化ツリーユニットから分割され、前記符号化ユニットは少なくともルマ成分または複数のクロマ成分を有することが可能であり、前記複数のクロマ成分はＣｂ成分とＣｒ成分とを含み、前記方法は、
前記符号化ユニットが前記ルマ成分を有する場合に、前記ルマ成分のためのルマ変換スキップフラグを前記ビットストリームから復号する第１の復号ステップと、
前記符号化ユニットが前記複数のクロマ成分を有する場合に、前記Ｃｂ成分のための第１のクロマ変換スキップフラグと、前記Ｃｒ成分のための第２のクロマ変換スキップフラグとを、前記ビットストリームから復号する第２の復号ステップと、
前記ビットストリームから特定の変換処理のためのインデックスを復号するかを前記符号化ユニットに対し判定する判定ステップであって、前記特定の変換処理において使用するカーネルは複数のカーネルの候補セットの中から選択することが可能であり、前記インデックスは前記使用するカーネルを特定するインデックスである、前記判定ステップと、
前記判定ステップにおける判定の結果に従って、前記符号化ユニットに対し、前記特定の変換処理のための前記インデックスを前記ビットストリームから復号する第３の復号ステップと、
を有し、
前記ルマ変換スキップフラグは、前記ルマ成分のためのルマ変換処理がスキップされるかを示し、
前記第１のクロマ変換スキップフラグは、前記Ｃｂ成分のための第１のクロマ変換処理がスキップされるかを示し、
前記第２のクロマ変換スキップフラグは、前記Ｃｒ成分のための第２のクロマ変換処理がスキップされるかを示し、
前記符号化ツリーユニットが１２８×１２８のサイズを有し、且つ、前記符号化ツリーユニットにおける前記ルマ成分に対する符号化ツリー構造が前記符号化ツリーユニットにおける前記複数のクロマ成分に対する符号化ツリー構造と別個となる場合において、（ａ）前記符号化ツリーユニットは、前記ルマ成分と前記複数のクロマ成分とで共通して、６４×６４のサイズを各々が有する４つの領域に分割され、（ｂ）前記ルマ成分に対するデュアルツリー構造と前記複数のクロマ成分に対するデュアルツリー構造が前記４つの領域の各々に対して開始し、（ｃ）前記４つの領域のうちの或る領域から前記複数のクロマ成分に対する前記デュアルツリー構造を用いて分割された符号化ユニットの各々に対し前記インデックスを復号するかの前記判定が実行される前に、前記或る領域から前記ルマ成分に対するデュアルツリー構造を用いて分割された符号化ユニットの各々に対し前記インデックスを復号するかの前記判定が実行され、
前記符号化ユニットがシングルツリー構造を用いて前記符号化ツリーユニットから分割され、且つ、当該符号化ユニットにおける各変換ブロックがＤＣ位置でのみ有意係数を有する場合において、当該符号化ユニットに対する前記インデックスは前記ビットストリームから常に復号されず、
前記ルマ変換処理、前記第１のクロマ変換処理、及び前記第２のクロマ変換処理がスキップされ、かつ、前記符号化ユニットがシングルツリー構造を用いて前記符号化ツリーユニットから分割される場合、当該符号化ユニットに対する前記特定の変換処理は他の条件に依らず常に実行されずに、前記符号化ユニットに対する前記インデックスは前記ビットストリームから復号されず、当該符号化ユニットに対する当該インデックスの値は０であると推定され、
前記ルマ変換処理がスキップされ、かつ、前記符号化ユニットが前記ルマ成分に対する前記デュアルツリー構造を用いて前記符号化ツリーユニットから分割される場合、当該符号化ユニットに対する前記インデックスは前記ビットストリームから復号されず、当該符号化ユニットに対する当該インデックスの値は０であると推定され、
前記第１のクロマ変換処理及び前記第２のクロマ変換処理がスキップされ、かつ、前記符号化ユニットが前記複数のクロマ成分に対する前記デュアルツリー構造を用いて前記符号化ツリーユニットから分割される場合、当該符号化ユニットに対する前記インデックスは前記ビットストリームから復号されず、当該符号化ユニットに対する当該インデックスの値は０であると推定され、
前記符号化ツリーユニットにおける符号化ユニットを複数の符号化ユニットに分割するためにターナリー分割を使用することが可能であり、
前記符号化ツリーユニットにおける符号化ユニットを複数の符号化ユニットに分割するためにバイナリ分割を使用することが可能である、
ことを特徴とする方法。
続きを表示（約 6,100 文字）【請求項２】
ビットストリームに符号化ユニットを符号化する方法であって、前記符号化ユニットはツリー構造を用いて画像の符号化ツリーユニットから分割され、前記符号化ユニットは少なくともルマ成分または複数のクロマ成分を有することが可能であり、前記複数のクロマ成分はＣｂ成分とＣｒ成分とを含み、前記方法は、
前記符号化ユニットが前記ルマ成分を有する場合に、前記ルマ成分のためのルマ変換スキップフラグを前記ビットストリームに符号化する第１の符号化ステップと、
前記符号化ユニットが前記複数のクロマ成分を有する場合に、前記Ｃｂ成分のための第１のクロマ変換スキップフラグと、前記Ｃｒ成分のための第２のクロマ変換スキップフラグとを、前記ビットストリームに符号化する第２の符号化ステップと、
前記ビットストリームに特定の変換処理のためのインデックスを符号化するかを前記符号化ユニットに対し判定する判定ステップであって、前記特定の変換処理において使用するカーネルは複数のカーネルの候補セットの中から選択することが可能であり、前記インデックスは前記使用するカーネルを特定するインデックスである、前記判定ステップと、
前記判定ステップにおける判定の結果に従って、前記符号化ユニットに対し、前記特定の変換処理のための前記インデックスを前記ビットストリームに符号化する第３の符号化ステップと、
を有し、
前記ルマ変換スキップフラグは、前記ルマ成分のためのルマ変換処理がスキップされるかを示し、
前記第１のクロマ変換スキップフラグは、前記Ｃｂ成分のための第１のクロマ変換処理がスキップされるかを示し、
前記第２のクロマ変換スキップフラグは、前記Ｃｒ成分のための第２のクロマ変換処理がスキップされるかを示し、
前記符号化ツリーユニットが１２８×１２８のサイズを有し、且つ、前記符号化ツリーユニットにおける前記ルマ成分に対する符号化ツリー構造が前記符号化ツリーユニットにおける前記複数のクロマ成分に対する符号化ツリー構造と別個となる場合において、（ａ）前記符号化ツリーユニットは、前記ルマ成分と前記複数のクロマ成分とで共通して、６４×６４のサイズを各々が有する４つの領域に分割され、（ｂ）前記ルマ成分に対するデュアルツリー構造と前記複数のクロマ成分に対するデュアルツリー構造が前記４つの領域の各々に対して開始し、（ｃ）前記４つの領域のうちの或る領域から前記複数のクロマ成分に対する前記デュアルツリー構造を用いて分割された符号化ユニットの各々に対し前記インデックスを符号化するかの前記判定が実行される前に、前記或る領域から前記ルマ成分に対するデュアルツリー構造を用いて分割された符号化ユニットの各々に対し前記インデックスを符号化するかの前記判定が実行され、
前記符号化ユニットがシングルツリー構造を用いて前記符号化ツリーユニットから分割され、且つ、当該符号化ユニットにおける各変換ブロックがＤＣ位置でのみ有意係数を有する場合において、当該符号化ユニットに対する前記インデックスは前記ビットストリームに常に符号化されず、
前記ルマ変換処理、前記第１のクロマ変換処理、及び前記第２のクロマ変換処理がスキップされ、かつ、前記符号化ユニットがシングルツリー構造を用いて前記符号化ツリーユニットから分割される場合、当該符号化ユニットに対する前記特定の変換処理は他の条件に依らず常に実行されずに、前記符号化ユニットに対する前記インデックスは前記ビットストリームに符号化されず、当該符号化ユニットに対する当該インデックスの値は０であると推定され、
前記ルマ変換処理がスキップされ、かつ、前記符号化ユニットが前記ルマ成分に対する前記デュアルツリー構造を用いて前記符号化ツリーユニットから分割される場合、当該符号化ユニットに対する前記インデックスは前記ビットストリームに符号化されず、当該符号化ユニットに対する当該インデックスの値は０であると推定され、
前記第１のクロマ変換処理及び前記第２のクロマ変換処理がスキップされ、かつ、前記符号化ユニットが前記複数のクロマ成分に対する前記デュアルツリー構造を用いて前記符号化ツリーユニットから分割される場合、当該符号化ユニットに対する前記インデックスは前記ビットストリームに符号化されず、当該符号化ユニットに対する当該インデックスの値は０であると推定され、
前記符号化ツリーユニットにおける符号化ユニットを複数の符号化ユニットに分割するためにターナリー分割を使用することが可能であり、
前記符号化ツリーユニットにおける符号化ユニットを複数の符号化ユニットに分割するためにバイナリ分割を使用することが可能である、
ことを特徴とする方法。
【請求項３】
ビットストリームから符号化ユニットを復号する装置であって、前記符号化ユニットはツリー構造を用いて画像の符号化ツリーユニットから分割され、前記符号化ユニットは少なくともルマ成分または複数のクロマ成分を有することが可能であり、前記複数のクロマ成分はＣｂ成分とＣｒ成分とを含み、前記装置は、
前記符号化ユニットが前記ルマ成分を有する場合に、前記ルマ成分のためのルマ変換スキップフラグを前記ビットストリームから復号する第１の復号手段と、
前記符号化ユニットが前記複数のクロマ成分を有する場合に、前記Ｃｂ成分のための第１のクロマ変換スキップフラグと、前記Ｃｒ成分のための第２のクロマ変換スキップフラグとを、前記ビットストリームから復号する第２の復号手段と、
前記ビットストリームから特定の変換処理のためのインデックスを復号するかを前記符号化ユニットに対し判定する判定手段であって、前記特定の変換処理において使用するカーネルは複数のカーネルの候補セットの中から選択することが可能であり、前記インデックスは前記使用するカーネルを特定するインデックスである、前記判定手段と、
前記判定手段における判定の結果に従って、前記符号化ユニットに対し、前記特定の変換処理のための前記インデックスを前記ビットストリームから復号する第３の復号手段と、
を有し、
前記ルマ変換スキップフラグは、前記ルマ成分のためのルマ変換処理がスキップされるかを示し、
前記第１のクロマ変換スキップフラグは、前記Ｃｂ成分のための第１のクロマ変換処理がスキップされるかを示し、
前記第２のクロマ変換スキップフラグは、前記Ｃｒ成分のための第２のクロマ変換処理がスキップされるかを示し、
前記符号化ツリーユニットが１２８×１２８のサイズを有し、且つ、前記符号化ツリーユニットにおける前記ルマ成分に対する符号化ツリー構造が前記符号化ツリーユニットにおける前記複数のクロマ成分に対する符号化ツリー構造と別個となる場合において、（ａ）前記符号化ツリーユニットは、前記ルマ成分と前記複数のクロマ成分とで共通して、６４×６４のサイズを各々が有する４つの領域に分割され、（ｂ）前記ルマ成分に対するデュアルツリー構造と前記複数のクロマ成分に対するデュアルツリー構造が前記４つの領域の各々に対して開始し、（ｃ）前記４つの領域のうちの或る領域から前記複数のクロマ成分に対する前記デュアルツリー構造を用いて分割された符号化ユニットの各々に対し前記インデックスを復号するかの前記判定が実行される前に、前記或る領域から前記ルマ成分に対するデュアルツリー構造を用いて分割された符号化ユニットの各々に対し前記インデックスを復号するかの前記判定が実行され、
前記符号化ユニットがシングルツリー構造を用いて前記符号化ツリーユニットから分割され、且つ、当該符号化ユニットにおける各変換ブロックがＤＣ位置でのみ有意係数を有する場合において、当該符号化ユニットに対する前記インデックスは前記ビットストリームから常に復号されず、
前記ルマ変換処理、前記第１のクロマ変換処理、及び前記第２のクロマ変換処理がスキップされ、かつ、前記符号化ユニットがシングルツリー構造を用いて前記符号化ツリーユニットから分割される場合、当該符号化ユニットに対する前記特定の変換処理は他の条件に依らず常に実行されずに、前記符号化ユニットに対する前記インデックスは前記ビットストリームから復号されず、当該符号化ユニットに対する当該インデックスの値は０であると推定され、
前記ルマ変換処理がスキップされ、かつ、前記符号化ユニットが前記ルマ成分に対する前記デュアルツリー構造を用いて前記符号化ツリーユニットから分割される場合、当該符号化ユニットに対する前記インデックスは前記ビットストリームから復号されず、当該符号化ユニットに対する当該インデックスの値は０であると推定され、
前記第１のクロマ変換処理及び前記第２のクロマ変換処理がスキップされ、かつ、前記符号化ユニットが前記複数のクロマ成分に対する前記デュアルツリー構造を用いて前記符号化ツリーユニットから分割される場合、当該符号化ユニットに対する前記インデックスは前記ビットストリームから復号されず、当該符号化ユニットに対する当該インデックスの値は０であると推定され、
前記符号化ツリーユニットにおける符号化ユニットを複数の符号化ユニットに分割するためにターナリー分割を使用することが可能であり、
前記符号化ツリーユニットにおける符号化ユニットを複数の符号化ユニットに分割するためにバイナリ分割を使用することが可能である、
ことを特徴とする装置。
【請求項４】
ビットストリームに符号化ユニットを符号化する装置であって、前記符号化ユニットはツリー構造を用いて画像の符号化ツリーユニットから分割され、前記符号化ユニットは少なくともルマ成分または複数のクロマ成分を有することが可能であり、前記複数のクロマ成分はＣｂ成分とＣｒ成分とを含み、前記装置は、
前記符号化ユニットが前記ルマ成分を有する場合に、前記ルマ成分のためのルマ変換スキップフラグを前記ビットストリームに符号化する第１の符号化手段と、
前記符号化ユニットが前記複数のクロマ成分を有する場合に、前記Ｃｂ成分のための第１のクロマ変換スキップフラグと、前記Ｃｒ成分のための第２のクロマ変換スキップフラグとを、前記ビットストリームに符号化する第２の符号化手段と、
前記ビットストリームに特定の変換処理のためのインデックスを符号化するかを前記符号化ユニットに対し判定する判定手段であって、前記特定の変換処理において使用するカーネルは複数のカーネルの候補セットの中から選択することが可能であり、前記インデックスは前記使用するカーネルを特定するインデックスである、前記判定手段と、
前記判定手段における判定の結果に従って、前記符号化ユニットに対し、前記特定の変換処理のための前記インデックスを前記ビットストリームに符号化する第３の符号化手段と、
を有し、
前記ルマ変換スキップフラグは、前記ルマ成分のためのルマ変換処理がスキップされるかを示し、
前記第１のクロマ変換スキップフラグは、前記Ｃｂ成分のための第１のクロマ変換処理がスキップされるかを示し、
前記第２のクロマ変換スキップフラグは、前記Ｃｒ成分のための第２のクロマ変換処理がスキップされるかを示し、
前記符号化ツリーユニットが１２８×１２８のサイズを有し、且つ、前記符号化ツリーユニットにおける前記ルマ成分に対する符号化ツリー構造が前記符号化ツリーユニットにおける前記複数のクロマ成分に対する符号化ツリー構造と別個となる場合において、（ａ）前記符号化ツリーユニットは、前記ルマ成分と前記複数のクロマ成分とで共通して、６４×６４のサイズを各々が有する４つの領域に分割され、（ｂ）前記ルマ成分に対するデュアルツリー構造と前記複数のクロマ成分に対するデュアルツリー構造が前記４つの領域の各々に対して開始し、（ｃ）前記４つの領域のうちの或る領域から前記複数のクロマ成分に対する前記デュアルツリー構造を用いて分割された符号化ユニットの各々に対し前記インデックスを符号化するかの前記判定が実行される前に、前記或る領域から前記ルマ成分に対するデュアルツリー構造を用いて分割された符号化ユニットの各々に対し前記インデックスを符号化するかの前記判定が実行され、
前記符号化ユニットがシングルツリー構造を用いて前記符号化ツリーユニットから分割され、且つ、当該符号化ユニットにおける各変換ブロックがＤＣ位置でのみ有意係数を有する場合において、当該符号化ユニットに対する前記インデックスは前記ビットストリームに常に符号化されず、
前記ルマ変換処理、前記第１のクロマ変換処理、及び前記第２のクロマ変換処理がスキップされ、かつ、前記符号化ユニットがシングルツリー構造を用いて前記符号化ツリーユニットから分割される場合、当該符号化ユニットに対する前記特定の変換処理は他の条件に依らず常に実行されずに、前記符号化ユニットに対する前記インデックスは前記ビットストリームに符号化されず、当該符号化ユニットに対する当該インデックスの値は０であると推定され、
前記ルマ変換処理がスキップされ、かつ、前記符号化ユニットが前記ルマ成分に対する前記デュアルツリー構造を用いて前記符号化ツリーユニットから分割される場合、当該符号化ユニットに対する前記インデックスは前記ビットストリームに符号化されず、当該符号化ユニットに対する当該インデックスの値は０であると推定され、
前記第１のクロマ変換処理及び前記第２のクロマ変換処理がスキップされ、かつ、前記符号化ユニットが前記複数のクロマ成分に対する前記デュアルツリー構造を用いて前記符号化ツリーユニットから分割される場合、当該符号化ユニットに対する前記インデックスは前記ビットストリームに符号化されず、当該符号化ユニットに対する当該インデックスの値は０であると推定され、
前記符号化ツリーユニットにおける符号化ユニットを複数の符号化ユニットに分割するためにターナリー分割を使用することが可能であり、
前記符号化ツリーユニットにおける符号化ユニットを複数の符号化ユニットに分割するためにバイナリ分割を使用することが可能である、
ことを特徴とする装置。
【請求項５】
コンピュータに、請求項１に記載の方法を実行させることを特徴とするプログラム。
【請求項６】
コンピュータに、請求項２に記載の方法を実行させることを特徴とするプログラム。

発明の詳細な説明【技術分野】
【０００１】
関連出願の参照
本出願は、２０１９年１２月３日に出願されたオーストラリア国特許出願第２０１９２７５５５３号の米国特許法セクション１１９に基づく出願日の利益を主張するものであり、本明細書に完全に記載されているかのように、その全体が参照により組み込まれる。
続きを表示（約 5,200 文字）【０００２】

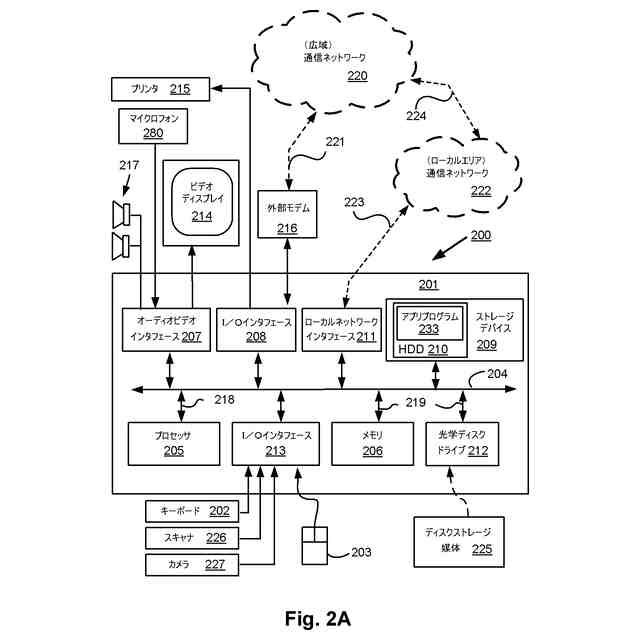

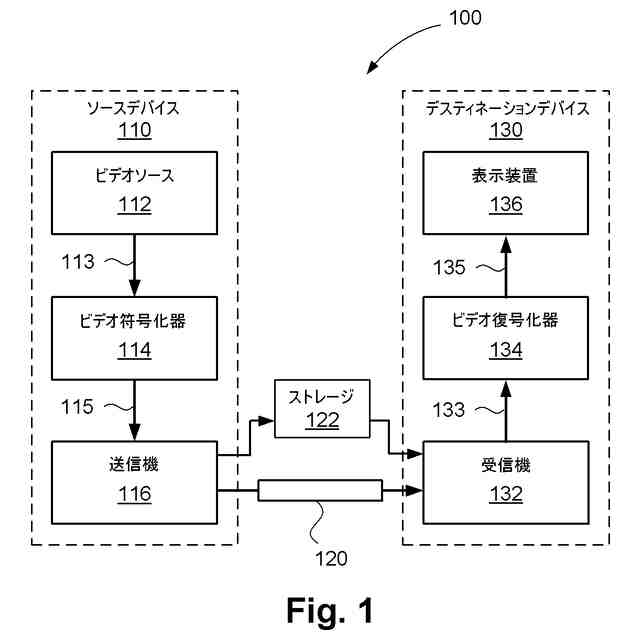

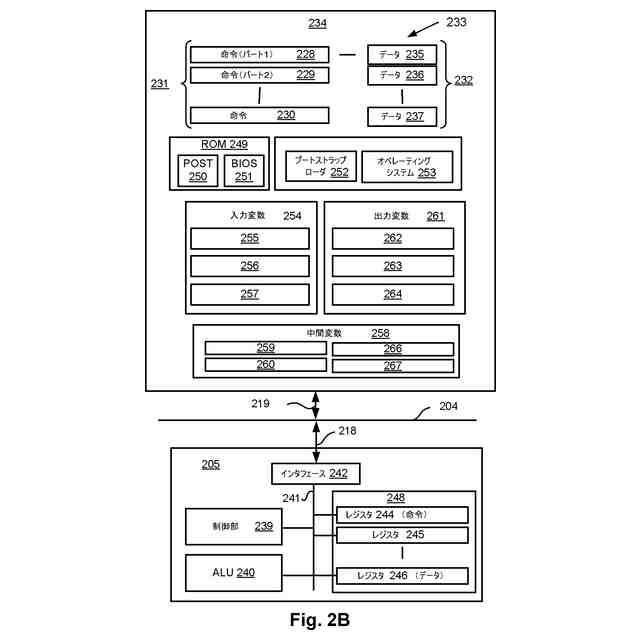

本発明は、一般に、デジタルビデオ信号処理に関し、特に、ビデオサンプルのブロックを符号化および復号化するための方法、装置およびシステムに関するものである。また、本発明は、ビデオサンプルのブロックを符号化および復号化するためのコンピュータプログラムを記録したコンピュータ可読媒体を含むコンピュータプログラム製品にも関する。
【背景技術】
【０００３】
ビデオデータの送信および保存のためのアプリケーションを含む、ビデオ符号化のための多くのアプリケーションが現在存在する。また、多くのビデオ符号化標準が開発されており、他のものも現在開発中である。ビデオ符号化の標準化の最近の進展により、「ジョイントビデオエキスパートチーム」（ＪＶＥＴ）と呼ばれるグループが形成されている。ジョイントビデオエキスパートチーム（ＪＶＥＴ）は、「ビデオ符号化エキスパートグループ」（ＶＣＥＧ）とも呼ばれる国際電気通信連合（ＩＴＵ）の電気通信標準化部門（ＩＴＵ－Ｔ）のスタディグループ１６，研究課題６（ＳＧ１６／Ｑ６）のメンバーと「動画エキスパートグループ」（ＭＰＥＧ）とも呼ばれる国際標準化機構／国際電気標準会議のジョイント技術委員会１／サブ委員会２９／作業グループ１１（ＩＳＯ／ＩＥＣＪＴＣ１／ＳＣ２９／ＷＧ１１）のメンバーとを含んでいる。
【０００４】
ジョイントビデオエキスパートチーム（ＪＶＥＴ）は、提案募集（ＣｆＰ）を発行し、米国のサンディエゴで開催された第１０回会議で回答を分析した。提出された提案は、現在の最新ビデオ圧縮規格である「高効率ビデオ符号化」（ＨＥＶＣ）を大幅に上回るビデオ圧縮能力を示していた。この結果を受けて、新たなビデオ圧縮規格である「多用途ビデオ符号化（ＶＶＣ）」の開発プロジェクトを開始することが決定された。ＶＶＣは、ビデオフォーマットの高機能化（高解像度化、高フレームレート化）や、帯域コストが相対的に高いＷＡＮ上でのサービス提供に対する市場の要求の高まりを受けて、これまで以上に高い圧縮性能が求められている。没入型ビデオなどのユースケースでは、このような高次フォーマットのリアルタイムの符号化と復号化が必要であり、例えば、キューブマッププロジェクション（ＣＭＰ）では、最終的にレンダリングされる「ビューポート」が低解像度であっても、８Ｋフォーマットを使用することがある。ＶＶＣは現代のシリコンプロセスで実装可能でなければならず、達成された性能と実装コストの間に許容できるトレードオフを提供しなければならない。実装コストは、例えば、シリコン面積、ＣＰＵプロセッサの負荷、メモリ利用率、帯域幅の１以上の観点から検討することができる。高次のビデオフォーマットは、フレーム領域を複数のセクションに分割し、各セクションを並行して処理することによって処理することができる。「シングルコア」復号化器による復号化（つまり、ビットレートを含むフレームレベルの制約）に適した、圧縮フレームの複数のセクションから構築されたビットストリームは、アプリケーションのニーズに応じて各セクションに割り当てられる。
【０００５】

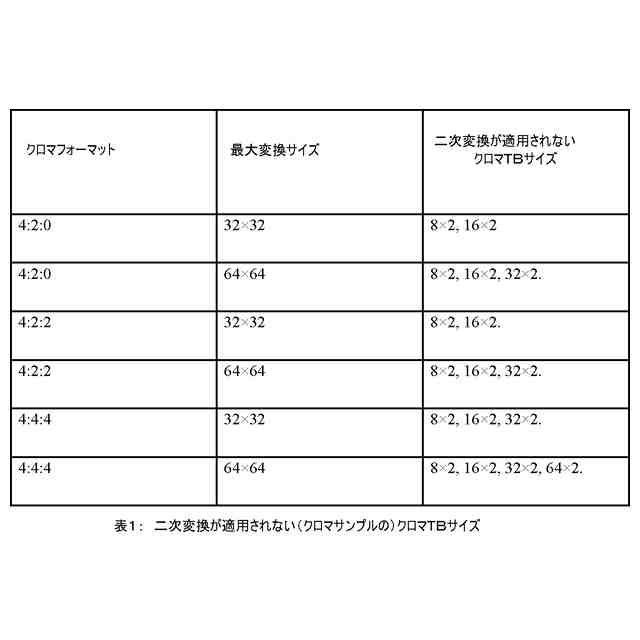

ビデオデータは、各フレームが１つ以上のカラーチャネルを含む画像データの複数のフレームのシーケンスを含む。一般的には、１つのプライマリカラーチャネルと２つのセカンダリカラーチャネルが必要である。プライマリカラーチャネルは一般に「ルマ」チャネルと呼ばれ、セカンダリカラーチャネル（複数可）は一般に「クロマ」チャネルと呼ばれる。ビデオデータは通常、ＲＧＢ（赤－緑－青）色空間で表示されるが、この色空間は３つの成分の間に高度な相関関係がある。符号化器や復号化器が見るビデオデータの表現は、多くの場合、ＹＣｂＣｒなどの色空間を用いている。ＹＣｂＣｒは、伝達関数によって「ルマ」にマッピングされた輝度をＹ（プライマリ）チャネルに、クロマをＣｂとＣｒ（セカンダリ）チャネルに集約している。相関の無いＹＣｂＣｒ信号を使用するため、ルマチャネルの統計量はクロマチャネルの統計量と大きく異なる。主な違いは、量子化の後、クロマチャネルは、対応するルマチャネルブロックの係数と比較して、所与のブロックの有意な係数が比較的少ないことである。さらに、ＣｂおよびＣｒチャネルは、例えば水平方向に半分、垂直方向に半分というように、ルマチャネルに比べて低いレートで空間的にサンプリングされる（サブサンプルされる）ことがあり、これは「４：２：０クロマフォーマット」として知られている。４：２：０クロマフォーマットは、インターネットビデオストリーミング、テレビ放送、ブルーレイディスクへの保存など、一般消費者向けのアプリケーションで使用されている。ＣｂチャネルとＣｒチャネルを水平方向にハーフレートでサブサンプリングし、垂直方向にはサブサンプリングしない方式は「４：２：２クロマフォーマット」として知られている。４：２：２クロマフォーマットは、映画製作用のビデオを撮影するなど、プロ向けの用途で使用されることが多い。４：２：２クロマフォーマットは、サンプリングレートが高いため、カラーグレーディングなどの編集作業に強いビデオが得られる。４：２：２クロマフォーマットの素材は、消費者に配信されるために、４：２：０クロマフォーマットに変換された後、符号化されることが多い。クロマフォーマットに加えて、ビデオは解像度とフレームレートによっても特徴づけられる。解像度は３８４０ｘ２１６０の超高精細（ＵＨＤ）や７６８０ｘ４３２０の「８Ｋ」などがあり、フレームレートは６０Ｈｚや１２０Ｈｚなどがある。ルマのサンプルレートは、約５００メガサンプル／秒から数ギガサンプル／秒の範囲になる。４：２：０クロマフォーマットの場合、各クロマチャネルのサンプルレートは、ルマサンプルレートの１／４であり、４：２：２クロマフォーマットの場合、各クロマチャネルのサンプルレートは、ルマサンプルレートの１／２である。
【０００６】

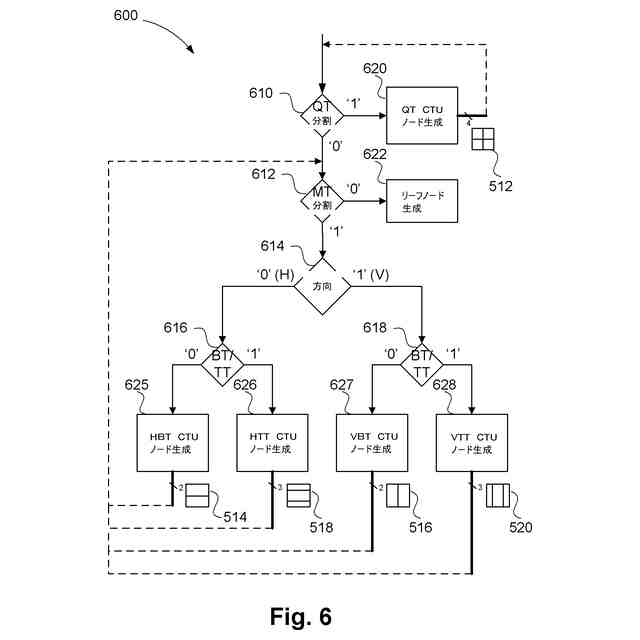

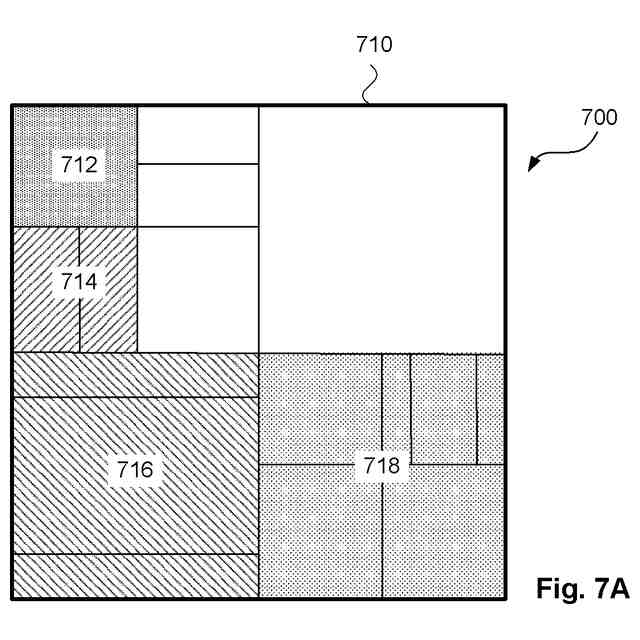

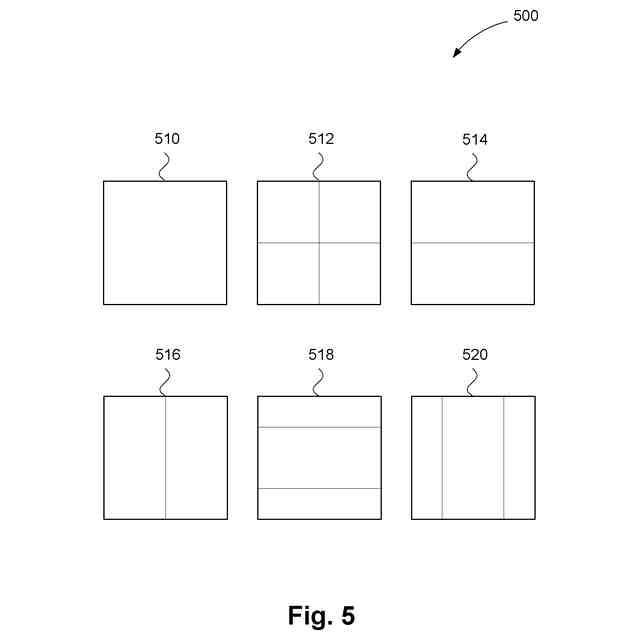

ＶＶＣ規格は「ブロックベース」のコーデックであり、フレームはまず「符号化ツリーユニット」（ＣＴＵ）として知られる正方形の領域配列に分割される。フレームが複数のＣＴＵに整数分割できない場合、左端と下端に沿った複数のＣＴＵはフレームサイズに合わせて切り捨てられることがある。ＣＴＵは一般的に、１２８×１２８のルマサンプルのような比較的大きな領域を占める。ただし、フレームの右端や下端にあるＣＴＵは面積が小さい場合がある。各ＣＴＵに関連付けられた「符号化ツリー」は、ルマチャネルとクロマチャネルの両方に対して単一の（シングル）ツリー（「共有ツリー」）であってもよく、ルマチャネルとクロマチャネルのそれぞれに対して別々のツリー（「デュアルツリー」）に「フォーク」を含んでもよい。符号化ツリーは、ＣＴＵの領域を「符号化ユニット」（ＣＵ）と呼ばれるブロックの集合への分解を定義する。ＣＢは特定の順序で符号化または復号化のために処理される。ルマとクロマの別々の符号化ツリーは一般に６４×６４のルマサンプル粒度で始まり、それ以上は共有ツリーが存在する。４：２：０クロマフォーマットを採用しているため、６４×６４のルマサンプル粒度で始まる個別の符号化ツリー構造には、３２×３２クロマサンプル領域を持つクロマ符号化ツリーが配置される。「ユニット」は、ブロックの元となる符号化ツリーの全カラーチャネルに適用されることを示す。単一の符号化ツリーは、１つのルマ符号化ブロックと２つのクロマ符号化ブロックを有する符号化ユニットになる。別の符号化ツリーのルマブランチは、それぞれが１つのルマ符号化ブロックを有する符号化ユニットをもたらし、別の符号化ツリーのクロマブランチは、それぞれが１対のクロマブロックを有する符号化ユニットをもたらす。上述のＣＵはまた、「予測ユニット」（ＰＵ）、および「変換ユニット」（ＴＵ）に関連付けられ、これらの各々は、ＣＵが派生する符号化ツリーのすべてのカラーチャネルに適用される。同様に、符号化ブロックは、予測ブロック（ＰＢ）および変換ブロック（ＴＢ）と関連付けられ、それぞれが単一のカラーチャネルに適用される。４：２：０クロマフォーマットビデオデータのカラーチャネルにまたがるＣＵを持つ単一のツリーは、クロマ符号化ブロックが対応するルマ符号化ブロックの半分の幅と高さを持つ結果となる。
【０００７】
上記の「ユニット」と「ブロック」の区別にかかわらず、「ブロック」という用語は、すべてのカラーチャネルに演算が適用されるフレームのエリアまたは領域の一般的な用語として使用することができる。
【０００８】

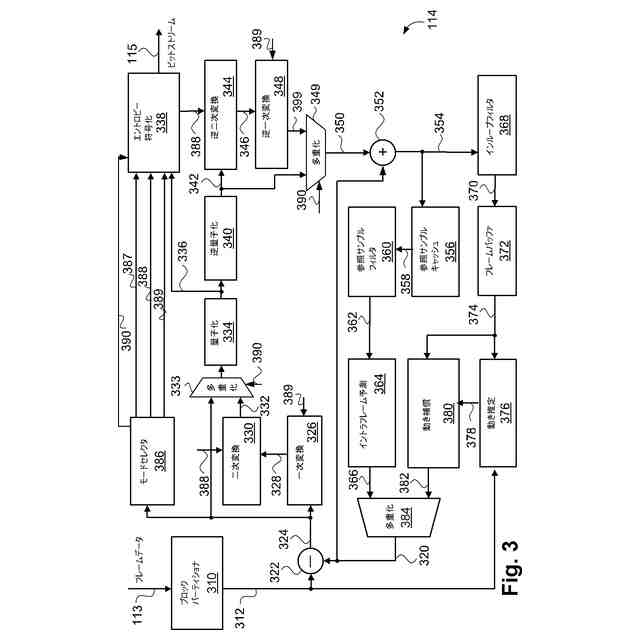

各ＣＵについて、フレームデータの対応するエリアのコンテンツ（サンプル値）の予測ユニット（ＰＵ）が生成される。さらに、予測値と、符号化器への入力時に見られる領域のコンテンツとの間の差（または「空間領域」残差）の表現が形成される。各カラーチャネルの差は、残差係数のシーケンスとして変換されかつ符号化され、所定のＣＵに対する１つまたは複数のＴＵを形成することができる。適用される変換は、残差値の各ブロックに適用される離散コサイン変換（ＤＣＴ）または他の変換であってもよい。この変換は分離して適用され、二次元変換は２つのパスで実行される。まず、ブロック内のサンプルの各行に１次元変換を適用してブロックを変換しり。次に、部分結果の各列に一次元変換を適用して部分結果を変換し、残差サンプルを実質的に相関させる変換係数の最終ブロックを生成する。ＶＶＣ規格では、様々なサイズの変換がサポートされており、各辺が２の累乗になっている長方形のブロックの変換も含まれる。変換係数は、ビットストリームへのエントロピー符号化のために量子化される。さらに、分離不可能な変換ステージが適用されることもある。最後に、変換の適用がバイパスされることもある。
【０００９】
ＶＶＣの特徴は、イントラフレーム予測とインターフレーム予測である。イントラフレーム予測は、フレーム内で以前に処理されたサンプルを使用して、フレーム内の現在のサンプルブロックの予測を生成するものである。インターフレーム予測は、以前に復号されたフレームから得られたサンプルのブロックを使用して、フレーム内のサンプルの現在のブロックの予測を生成することを含む。以前に復号化されたフレームから得られたサンプルのブロックは、動きベクトルに従って現在のブロックの空間的位置からオフセットされ、多くの場合、フィルタリングが適用されている。イントラフレーム予測ブロックは、（ｉ）一様なサンプル値（「ＤＣイントラ予測」）、（ｉｉ）オフセットと水平および垂直勾配を有する平面（「平面イントラ予測」）、（ｉｉｉ）特定の方向に適用される近隣のサンプルとブロックの集団（「角度イントラ予測」）、または（ｉｖ）近隣のサンプルと選択した行列係数を用いた行列積の結果であり得る。予測されたブロックと対応する入力サンプルとの間のさらなる不一致は、ビットストリームに「残差」を符号化することによってある程度補正することができる。残差は一般に空間領域から周波数領域に変換されて（「一次変換」領域で）残差係数を形成し、（「二次変換領域」で残差係数を生成するために）「二次変換」の適用によってさらに変換されることがある。残差係数は量子化パラメータに従って量子化され、その結果、復号化器で生成されるサンプルの再構成の精度は失われるが、ビットストリームのビットレートは減少する。
【００１０】
量子化パラメータは、フレーム間および各フレーム内で変化することがある。フレーム内で量子化パラメータを変化させることは、「レート制御」符号化器の典型的な例である。レート制御符号化器は、ノイズ特性や動きの度合いなど、受信した入力サンプルの統計に関係なく、実質的に一定のビットレートでビットストリームを生成しようとするものである。ビットストリームは通常、帯域幅が限られたネットワーク上で伝送されるため、レート制御は、符号化器に入力されるオリジナルフレームの変動にかかわらず、ネットワーク上で信頼できるパフォーマンスを確保するために広く使用されている技術である。フレームが並列セクションで符号化される場合、セクションによって要求される忠実度が異なるため、レート制御の使用には柔軟性が必要である。
（【００１１】以降は省略されています）
