公開番号2025146335
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024047055
出願日2024-03-22
発明の名称画像形成装置
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類B41J 2/447 20060101AFI20250926BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】高い画像品質を実現できる画像形成装置を提供する。
【解決手段】有機発光素子を有する露光光源と、有機発光素子から発せられた光を受光する感光体とを有する画像形成装置であって、有機発光素子への電流の供給終了時における有機発光素子からの発光強度をL₀、有機発光素子への電流の供給終了時から有機発光素子が消光するまでの期間をT1、有機発光素子への電流の供給開始時から前記有機発光素子への電流の供給終了時までの期間をT2としたとき、T1がT2以上であることを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
有機発光素子を有する露光光源と、前記有機発光素子から発せられた光を受光する感光体とを有し、
前記有機発光素子への電流の供給終了時における有機発光素子からの発光強度をＬ
０
、前記有機発光素子への電流の供給終了時から前記有機発光素子が消光するまでの期間をＴ１、前記有機発光素子への電流の供給開始時から前記有機発光素子への電流の供給終了時までの期間をＴ２としたとき、
前記Ｔ１と、前記Ｔ２とが、式（ａ）の関係を満たすことを特徴とする画像形成装置。
（ａ）Ｔ１≧Ｔ２
続きを表示（約 950 文字）【請求項２】
前記Ｔ１と、前記Ｔ２とが、式（ｂ）の関係を満たすことを特徴とする請求項１に記載の画像形成装置。
（ｂ）Ｔ２／Ｔ１≦１．０
【請求項３】
前記有機発光素子への電流の供給終了時から前記有機発光素子への電流の供給開始時までの期間をＴ３としたとき、
前記Ｔ１と前記Ｔ３とが、式（ｃ）の関係を満たすことを特徴とする請求項１または２に記載の画像形成装置。
（ｃ）Ｔ１≧Ｔ３
【請求項４】
有機発光素子を有する露光光源と、前記有機発光素子から発せられた光を受光する感光体とを有し、
前記有機発光素子への電流の供給終了時における有機発光素子からの発光強度をＬ
０
、前記有機発光素子への電流の供給終了時から前記有機発光素子が消光するまでの期間をＴ１、前記有機発光素子への電流の供給終了時から前記有機発光素子への電流の供給開始時までの期間をＴ３としたとき、
前記Ｔ１と、前記Ｔ３とが、式（ｃ）の関係を満たすことを特徴とする画像形成装置。
（ｃ）Ｔ１≧Ｔ３
【請求項５】
前記有機発光素子がトップエミッション構成であることを特徴とする請求項１または４に記載の画像形成装置。
【請求項６】
前記有機発光素子は、発光材料を含有する発光層を有し、前記発光材料は、蛍光を発光することを特徴とする請求項１または４に記載の画像形成装置。
【請求項７】
前記有機発光素子は、発光材料を含有する発光層を有し、前記発光材料は、燐光を発光することを特徴とする請求項１または４に記載の画像形成装置。
【請求項８】

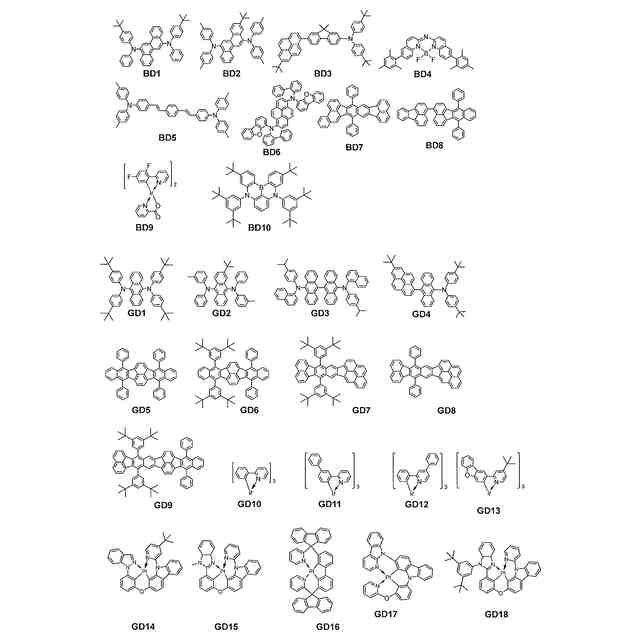

前記発光材料は、縮合多環炭化水素骨格を有することを特徴とする請求項６に記載の画像形成装置。
【請求項９】
前記発光材料は、炭化水素化合物であることを特徴とする請求項８に記載の画像形成装置。
【請求項１０】
前記発光層は、前記発光材料とは異なる化合物を有し、前記化合物は、縮合多環炭化水素骨格を有することを特徴とする請求項６または７に記載の画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、画像形成装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
電子写真方式を利用した画像形成装置は、複写機、ファクシミリ装置、プリンタとして広く一般に利用されている。このような画像形成装置は、発光部を有する露光光源を備えた画像形成装置である。発光素子としては、ＬＥＤ（ＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅ）を用いたものや、有機発光素子（ＯＬＥＤ：ＯｒｇａｎｉｃＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅ）を用いたものがある。これら発光素子から照射される光によって、有機電子写真感光体（ＯＰＣ：ＯｒｇａｎｉｃＰｈｏｔｏｃｏｎｄｕｃｔｏｒ）を用いた感光体ドラム（以降、「感光体」と称する場合がある）を露光し、感光体ドラムに形成された潜像に対応する画像を記録紙にプリントする。
【０００３】
特許文献１には、有機発光素子（以降、「有機エレクトロルミネッセンス素子」や「有機ＥＬ素子」と称する場合がある）を用いた露光光源を備える画像形成装置が記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００７－１２８０４０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
有機発光素子は、電流供給が終了した後であっても発光し続け、時間の経過に伴い発光強度が減衰する特性を有する。そのため、有機発光素子を露光光源に用いる場合、電流供給が終了した後に有機発光素子から発せられる光（以下、「残光」と称する場合がある）を考慮する必要がある。
【０００６】
しかし、特許文献１には、感光体に対する有機発光素子（以降、「有機エレクトロルミネッセンス素子」や「有機ＥＬ素子」と称する場合がある）の露光時間と、有機発光素子への電流の供給が終了してから消光するまでの時間の関係について示唆されておらず、有機発光素子の素子耐久性に課題がある。
【０００７】
本発明は上記課題に鑑みてなされるものであり、その目的は、優れた素子耐久性を実現できる画像形成装置を提供することである。
【課題を解決するための手段】
【０００８】
本発明に係る画像形成装置の１つの側面は、有機発光素子を有する露光光源と、有機発光素子から発せられた光を受光する感光体と、を有し、有機発光素子への電流の供給終了時における有機発光素子からの発光強度をＬ
０
、有機発光素子への電流の供給終了時から有機発光素子が消光するまでの期間をＴ１、有機発光素子への電流の供給開始時から前記有機発光素子への電流の供給終了時までの期間をＴ２としたとき、Ｔ１と、Ｔ２とが、式（ａ）の関係を満たすことを特徴とする。
（ａ）Ｔ１≧Ｔ２
【０００９】
また、本発明に係る画像形成装置のもう１つの側面は、有機発光素子を有する露光光源と、有機発光素子から発せられた光を受光する感光体とを有し、有機発光素子への電流の供給終了時における有機発光素子からの発光強度をＬ
０
、有機発光素子への電流の供給終了時から有機発光素子が消光するまでの期間をＴ１、有機発光素子への電流の供給終了時から有機発光素子への電流の供給開始時までの期間をＴ３としたとき、Ｔ１と、Ｔ３とが、式（ｃ）の関係を満たすことを特徴とする。
（ｃ）Ｔ１≧Ｔ３
【発明の効果】
【００１０】
本発明によれば、優れた素子耐久性を実現できる画像形成装置を提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
