公開番号2025157989
公報種別公開特許公報(A)
公開日2025-10-16
出願番号2024060397
出願日2024-04-03
発明の名称画像形成装置、画像形成システム、および情報処理装置
出願人キヤノン株式会社
代理人弁理士法人大塚国際特許事務所
主分類G03G 21/00 20060101AFI20251008BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】シートの種類に応じた箔の接着に不具合が発生する可能性を低減する。
【手段】選択手段はトナー像を介してシート上に箔を接着するためのトナー像を形成する所定の印刷モードを選択する。画像形成手段はシートにトナー像を形成する。受付手段はシートの種類に関する情報を受け付ける。選択手段により所定の印刷モードが選択されている場合、表示手段は、シートの種類に関する情報に応じて警告を表示する。
【選択図】図7
特許請求の範囲【請求項１】
トナー像を介してシート上に箔を接着するためのトナー像を形成する所定の印刷モードを選択する選択手段と、
前記シートに前記トナー像を形成する画像形成手段と、
前記シートの種類に関する情報を受け付ける受付手段と、
前記選択手段により前記所定の印刷モードが選択されている場合、前記シートの前記種類に関する前記情報に応じて警告を表示する表示手段と、
を有する、画像形成装置。
続きを表示（約 970 文字）【請求項２】
前記表示手段は、前記種類が、前記トナー像を介して前記シート上に前記箔を接着する箔印刷装置において推奨されない種類である場合に、前記警告を出力する、請求項１に記載の画像形成装置。
【請求項３】
前記種類が、前記箔印刷装置において推奨されない種類である場合に、前記受付手段は、さらに、前記画像形成装置により前記シートへの前記トナー像の形成を続行するかどうかに関する指示情報の入力を受け付ける、請求項２に記載の画像形成装置。
【請求項４】
前記画像形成装置は、前記シートへの前記トナー像の形成を続行することを示す前記指示情報が入力されると、前記箔印刷装置において推奨されない前記種類の前記シートへの前記トナー像の形成を続行する、請求項３に記載の画像形成装置。
【請求項５】
前記種類が、前記箔印刷装置において推奨されない種類である場合に、前記受付手段は、前記シートの種類を変更するかどうかに関する指示情報の入力を受け付ける、請求項２に記載の画像形成装置。
【請求項６】
前記表示手段は、前記シートの種類を変更することを示す前記指示情報が入力されると、前記シートの種類を変更または再設定するための画面を表示する、請求項５に記載の画像形成装置。
【請求項７】
前記受付手段は、前記シートの種類を設定するための画面を通じて、前記画像形成装置により接着剤として前記トナー像を形成される前記シートの種類に関する情報を受け付ける、請求項２に記載の画像形成装置。
【請求項８】
前記画面は、前記箔印刷装置において推奨されない種類と、前記箔印刷装置において推奨される種類とを視覚的に区別して表示する、請求項６に記載の画像形成装置。
【請求項９】
前記箔印刷装置において推奨されない種類のシートは、前記箔印刷装置による前記トナー像の加熱温度よりも低い耐熱温度の成分を主成分とするシートである、請求項２に記載の画像形成装置。
【請求項１０】
前記箔印刷装置において推奨されない種類のシートは、当該シートの表面に樹脂層を有するシートである、請求項２に記載の画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、画像形成装置、画像形成システム、および情報処理装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
製本分野、商業印刷分野、カードビジネス分野、または化粧品容器等のプラスチック成形分野では、箔印刷技術が利用されている。箔でできた文字または絵柄は、プリントで表現が困難な金属感を実現し、光沢をもたらすことができる。箔印刷は、クレジットカードのホログラム等にも利用される。特許文献１、２によれば、予めトナー像をシート上に形成し、そのトナー像を接着剤として利用して箔をシート上に転写する箔印刷装置が提案されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１５６７２３号公報
特開２０２１－１１６１８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、トナーを介してシートに箔を接着する場合、シートの種類によっては、箔の接着に不具合が発生してしまう虞があった。そこで、本発明は、シートの種類に応じた箔の接着に不具合が発生する可能性を低減することを目的とする。
【課題を解決するための手段】
【０００５】
本発明は、たとえば、
トナー像を介してシート上に箔を接着するためのトナー像を形成する所定の印刷モードを選択する選択手段と、
前記シートに前記トナー像を形成する画像形成手段と、
前記シートの種類に関する情報を受け付ける受付手段と、
前記選択手段により前記所定の印刷モードが選択されている場合、前記シートの前記種類に関する前記情報に応じて警告を表示する表示手段と、
を有する、画像形成装置を提供する。
【発明の効果】
【０００６】
本発明によれば、シートの種類に応じた箔の接着に不具合が発生する可能性を低減できる。
【図面の簡単な説明】
【０００７】
画像形成システムを説明する図

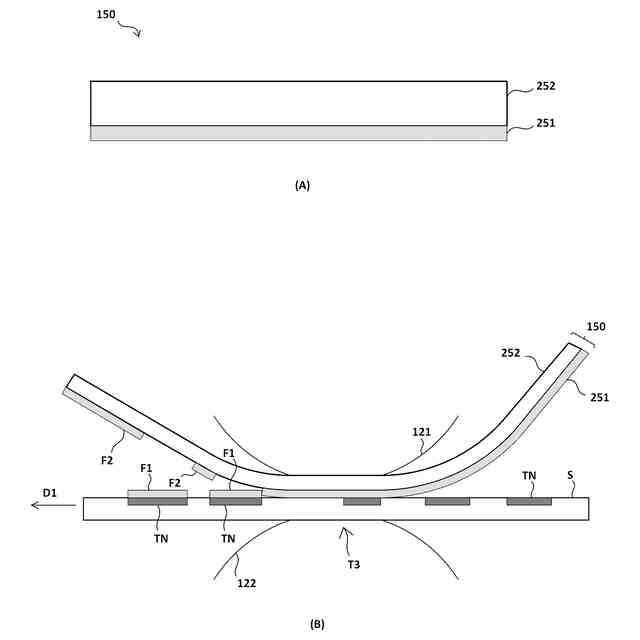

箔加工を説明する図

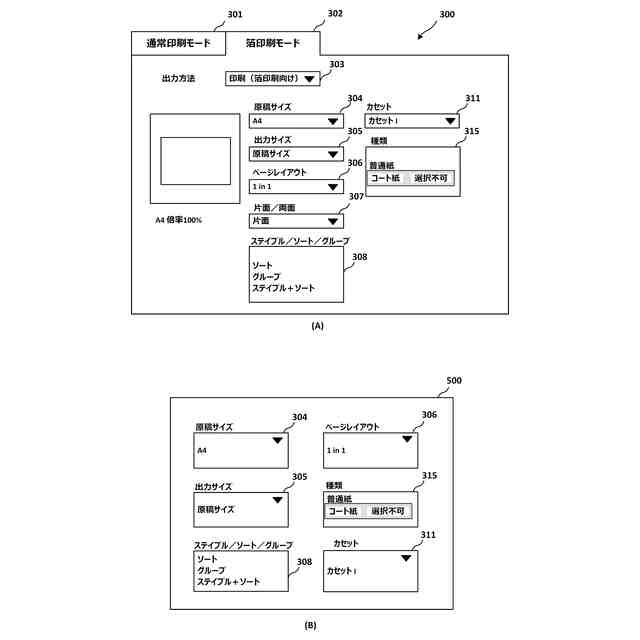

ユーザインタフェースを説明する図

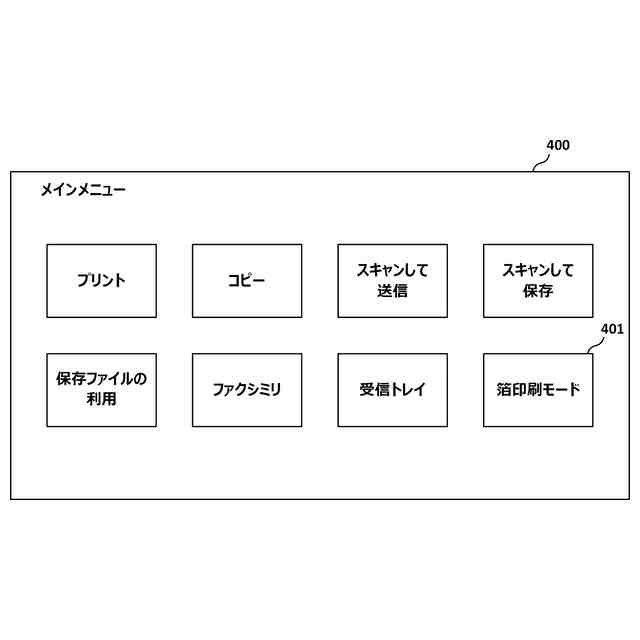

ユーザインタフェースを説明する図

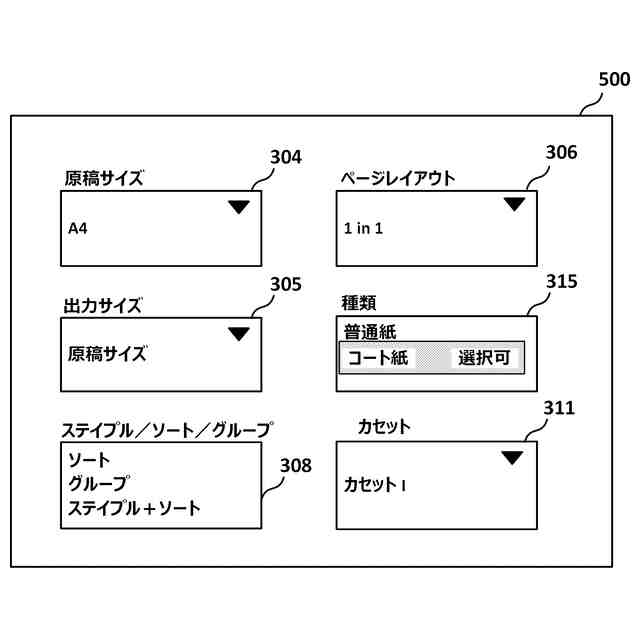

ユーザインタフェースを説明する図

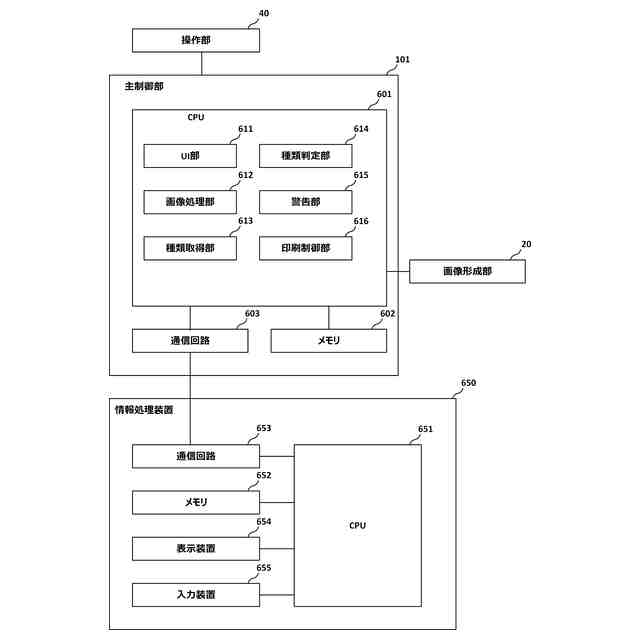

コントローラを説明する図

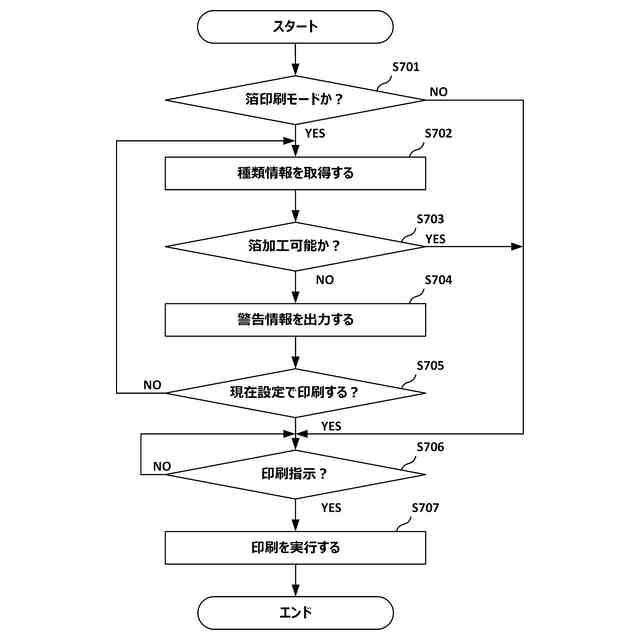

制御方法を示すフローチャート

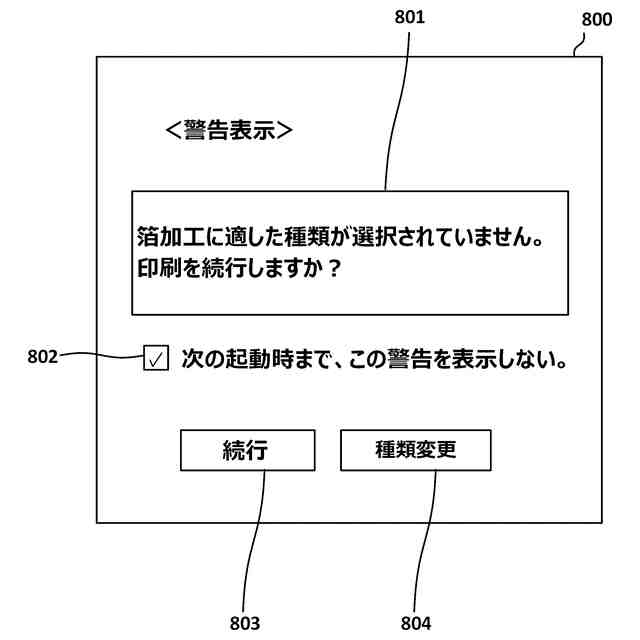

ユーザインタフェースを説明する図
ユーザインタフェースを説明する図
制御方法を示すフローチャート
画像形成システムを説明する図
画像形成システムを説明する図
コントローラを説明する図
【発明を実施するための形態】
【０００８】
以下、添付図面を参照して実施形態を詳しく説明する。なお、以下の実施形態は特許請求の範囲に係る発明を限定するものではない。実施形態には複数の特徴が記載されているが、これらの複数の特徴の全てが発明に必須のものとは限らず、また、複数の特徴は任意に組み合わせられてもよい。さらに、添付図面においては、同一若しくは同様の構成に同一の参照番号を付し、重複した説明は省略する。
【０００９】
＜第一実施形態＞
１．画像形成システム（箔印刷システム）

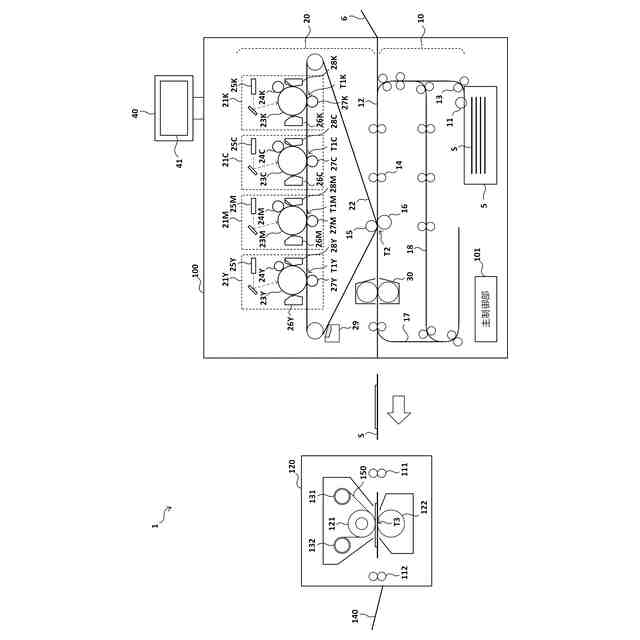

図１が示すように、画像形成システム１は、画像形成装置１００および箔印刷装置１２０を含む。画像形成装置１００は、シート（記録材ともいう）Ｓにトナー像を形成する。箔印刷装置１２０は、トナー像のトナーを糊として用いて、シートＳに箔を印刷する。
【００１０】
画像形成システム１は、箔印刷装置１２０が画像形成装置１００へ機械的に連結されていない、所謂オフライン型のシステムである。この場合、トナー像が形成されたシートＳは、画像形成装置１００から排出された後、ユーザーにより手動で箔印刷装置１２０へ投入される（図中矢印参照）。他の実施形態において、箔印刷装置１２０が画像形成装置１００へ連結されるインライン型のシステムが提供されてもよい。この場合、シートＳは、画像形成装置１００から箔印刷装置１２０へ自動的に受け渡される。また別の実施形態において、箔印刷装置１２０の箔印刷機能を画像形成装置１００の内部に組み込んだ一体型の印刷装置が提供されてもよい。
（【００１１】以降は省略されています）
