公開番号2025139887
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024038969
出願日2024-03-13
発明の名称画像形成装置
出願人キヤノン株式会社
代理人個人,個人
主分類G03G 21/14 20060101AFI20250919BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】新品状態のプロセスカートリッジを印刷可能状態にするための初期回転におけるクリーニング不良の発生を防ぐこと。
【解決手段】新品状態の感光ドラム1を印刷可能な状態に移行させるための初期動作と、転写材Pにトナー像を形成するための画像形成動作と、を実行する制御部100を備え、制御部100は、初期動作において現像装置3から感光ドラム1に現像領域31においてトナーを供給する〔2〕トナー供給期間の直前までの時間T11で、転写ローラ4に画像形成動作時とは異なる定電圧(-150V)((v)転写電圧の実施例1)を印加するように転写電圧電源20を制御し、時間T11において転写ローラ4に印加する定電圧を、トナーの正規の帯電極性、かつ、感光ドラム1と転写ローラ4との間で放電しない電圧値となるように転写電圧電源20を制御する。
【選択図】図4
特許請求の範囲【請求項１】
回転可能な像担持体と、
前記像担持体と当接する現像領域において前記像担持体の表面にトナーを供給してトナー像を形成する現像部材と、
前記像担持体から転写材に前記トナー像を転写させるための転写部材と、
前記転写部材に電圧を印加するための印加手段と、
前記トナー像を転写材に転写させたあとに前記像担持体に残留したトナーをクリーニングするためのクリーニングブレードと、
新品状態の前記像担持体を印刷可能な状態に移行させるための初期動作と、前記転写材に前記トナー像を形成するための画像形成動作と、を実行する制御部と、
を備え、
前記制御部は、前記初期動作において前記現像部材から前記像担持体に前記現像領域においてトナーを供給する第１期間の直前までの第２期間で、前記転写部材に前記画像形成動作時とは異なる定電圧を印加するように前記印加手段を制御し、前記第２期間において前記転写部材に印加する前記定電圧を、トナーの正規の帯電極性、かつ、前記像担持体と前記転写部材との間で放電しない電圧値となるように前記印加手段を制御することを特徴とする画像形成装置。
続きを表示（約 1,400 文字）【請求項２】
前記制御部は、トナーの正規の帯電極性がマイナスのとき、前記第２期間において前記転写部材に印加する前記定電圧を、－５５０Ｖ以上０Ｖ未満となるように前記印加手段を制御することを特徴とする請求項１に記載の画像形成装置。
【請求項３】
前記制御部は、前記第２期間において前記転写部材に印加する前記定電圧を、－２００Ｖ以上－１００Ｖ以下となるように前記印加手段を制御することを特徴とする請求項２に記載の画像形成装置。
【請求項４】
前記制御部は、前記第１期間後の第３期間において、前記転写部材に印加する定電圧を、前記像担持体と前記転写部材との間で放電しない電圧値となるように前記印加手段を制御することを特徴とする請求項１に記載の画像形成装置。
【請求項５】
前記制御部は、前記第３期間において、前記転写部材に印加する定電圧を、－５５０Ｖ以上＋５５０Ｖ以下となるように前記印加手段を制御することを特徴とする請求項４に記載の画像形成装置。
【請求項６】
前記印加手段を第１印加手段としたとき、
前記像担持体の表面を一様に帯電する帯電部材と、
前記帯電部材に電圧を印加する第２印加手段と、
を備え、
前記制御部は、前記第３期間において、前記第２印加手段により前記帯電部材に印加する電圧と同じ電圧を前記転写部材に印加し、前記第１印加手段により前記第２印加手段が印加する電圧の極性とは逆極性の電圧を前記転写部材に印加し、前記転写部材に印加される電圧が前記定電圧となるように、前記第１印加手段及び前記第２印加手段を制御することを特徴とする請求項４に記載の画像形成装置。
【請求項７】
前記制御部は、前記第１期間で、トナーを供給する区間とトナーを供給しない区間とが複数あるように制御することを特徴とする請求項１に記載の画像形成装置。
【請求項８】
前記印加手段を第１印加手段としたとき、
前記像担持体の表面を一様に帯電する帯電部材と、
前記帯電部材に電圧を印加する第２印加手段と、
を備え、
前記制御部は、前記第２期間において、前記第２印加手段により前記帯電部材に印加する電圧と同じ電圧を前記転写部材に印加し、前記第１印加手段により前記第２印加手段が印加する電圧の極性とは逆極性の電圧を前記転写部材に印加し、前記転写部材に印加される電圧が前記定電圧となるように、前記第１印加手段及び前記第２印加手段を制御することを特徴とする請求項１に記載の画像形成装置。
【請求項９】
前記画像形成装置は、前記像担持体の表面の削れ率が第１値である第１像担持体と、前記第１像担持体よりも表面が柔らかく前記削れ率が前記第１値よりも大きい第２値である第２像担持体と、を装着可能であり、
前記第２像担持体が装着されたときに前記転写部材に印加される前記定電圧が含まれる電圧の範囲は、前記第１像担持体が装着されたときに前記転写部材に印加される前記定電圧が含まれる電圧の範囲よりも狭いことを特徴とする請求項１に記載の画像形成装置。
【請求項１０】
前記削れ率に関する情報を記憶した記憶部と、
前記記憶部と、前記像担持体と、を有するカートリッジと、
を備えることを特徴とする請求項９に記載の画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、画像形成装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、電子写真方式を用いた画像形成装置は、感光ドラムの表面を帯電部材により一様に帯電し、帯電された感光ドラムの表面を画像情報に従って露光して、感光ドラム上に静電潜像を形成する。また、感光ドラム上の静電潜像を現像装置によりトナーを用いて現像することで感光ドラム上にトナー像を形成し、転写部材により、紙などの記録材に転写する。また、転写後に感光ドラム上に残ったトナーは、クリーニングブレードによって感光ドラム上から除去して回収する。この画像形成装置では、消耗品である感光ドラム、帯電部材、現像装置、及び、クリーニングブレード等を一体化して、画像形成装置と着脱自在なプロセスカートリッジにして、メンテナンスを容易にしている。
【０００３】
ところで、新品状態のプロセスカートリッジを画像形成装置に装着した場合、印刷可能な状態に移行させる初期動作の実行が必要となる。この初期動作では、主に現像装置からクリーニングブレードにトナーを供給するトナー供給動作が行われている。こうして、トナーに外添されている微粒子を感光ドラムとクリーニングブレードとの間に送ることで、感光ドラムとの間で潤滑性を持たせ、クリーニングブレードがめくれることによる破損を防いでいる。
【先行技術文献】
【特許文献】
【０００４】
特開２０１０－０３８９７３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、初期動作におけるトナー供給動作を行ったときに、トナーがクリーニングブレードをすり抜けて帯電部材を汚してしまう、いわゆるクリーニング不良が発生する場合がある。通常、クリーニングブレードの先端部分には阻止層と呼ばれる外添剤微粒子のバリア層があることでクリーニング性能を保っている。しかし、新品状態のプロセスカートリッジのクリーニングブレードの先端部分には、阻止層がまだ形成されていないため、クリーニング不良が発生しやすい。
【０００６】
本発明は、このような状況のもとでなされたもので、新品状態のプロセスカートリッジを印刷可能状態にするための初期回転におけるクリーニング不良の発生を防ぐことを目的とする。
【課題を解決するための手段】
【０００７】
上述した課題を解決するために、本発明は、以下の構成を備える。
【０００８】
（１）回転可能な像担持体と、前記像担持体と当接する現像領域において前記像担持体の表面にトナーを供給してトナー像を形成する現像部材と、前記像担持体から転写材に前記トナー像を転写させるための転写部材と、前記転写部材に電圧を印加するための印加手段と、前記トナー像を転写材に転写させたあとに前記像担持体に残留したトナーをクリーニングするためのクリーニングブレードと、新品状態の前記像担持体を印刷可能な状態に移行させるための初期動作と、前記転写材に前記トナー像を形成するための画像形成動作と、を実行する制御部と、を備え、前記制御部は、前記初期動作において前記現像部材から前記像担持体に前記現像領域においてトナーを供給する第１期間の直前までの第２期間で、前記転写部材に前記画像形成動作時とは異なる定電圧を印加するように前記印加手段を制御し、前記第２期間において前記転写部材に印加する前記定電圧を、トナーの正規の帯電極性、かつ、前記像担持体と前記転写部材との間で放電しない電圧値となるように前記印加手段を制御することを特徴とする画像形成装置。
【発明の効果】
【０００９】
本発明によれば、新品状態のプロセスカートリッジを印刷可能状態にするための初期回転におけるクリーニング不良の発生を防ぐことができる。
【図面の簡単な説明】
【００１０】
実施例１～３の画像形成装置の概略構成図
実施例１～３の画像形成装置のブロック図
実施例１～３のクリーニングブレード先端のクリーニング状態を表す図

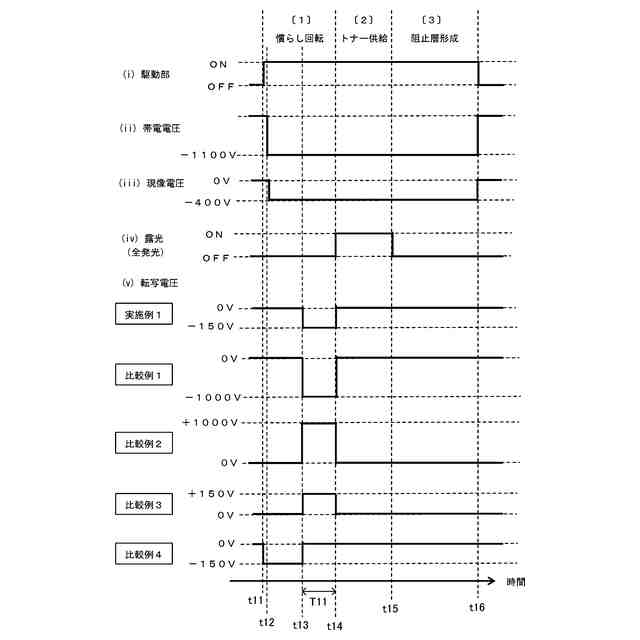

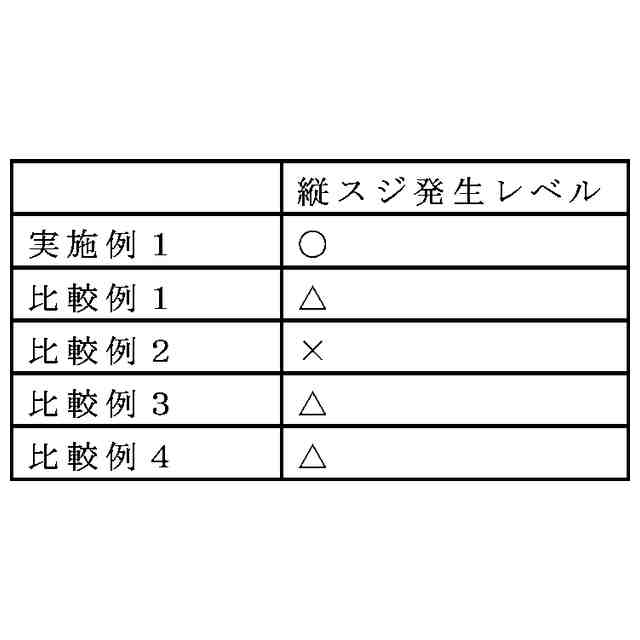

実施例１の初期動作のシーケンス図

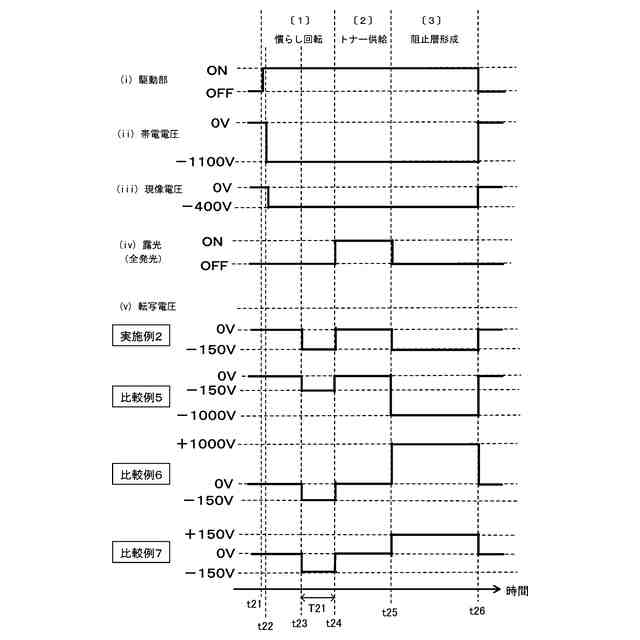

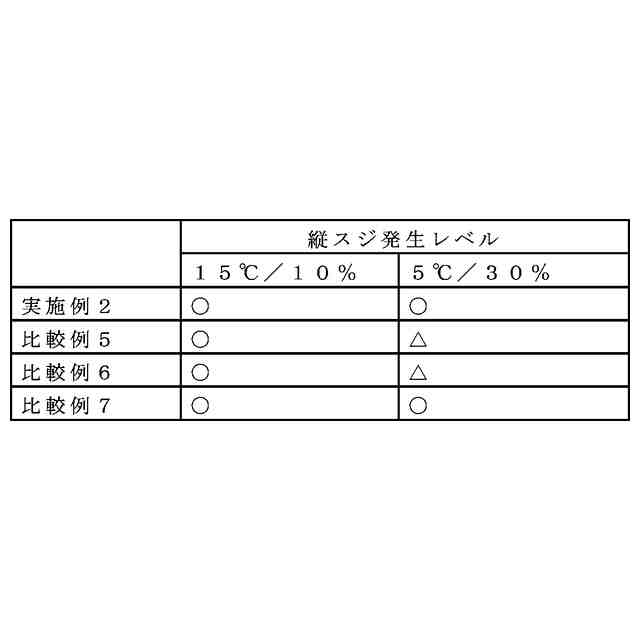

実施例２の初期動作のシーケンス図

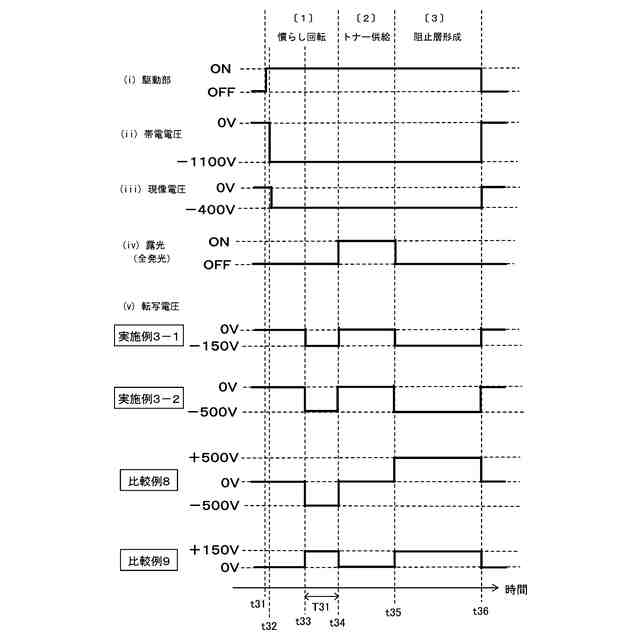

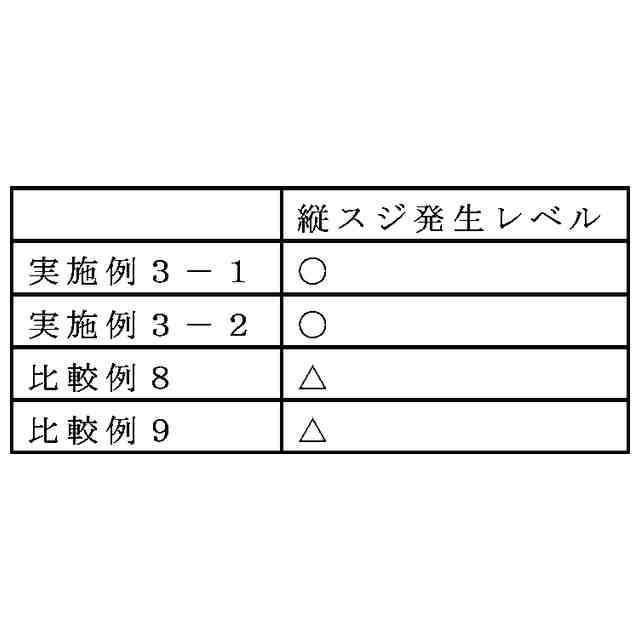

実施例３の初期動作のシーケンス図
【発明を実施するための形態】
【実施例】
（【００１１】以降は省略されています）
