特許ウォッチ

公開番号2025135359
公報種別公開特許公報(A)
公開日2025-09-18
出願番号2024033162
出願日2024-03-05
発明の名称絞りユニット
出願人株式会社シグマ
代理人
主分類G03B 9/06 20210101AFI20250910BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】生産性に優れ、種々の大きさの絞りユニットに適用可能であり、高速で絞りの開閉を行う場合を考慮しつつもダイヤフラムのガタつきを抑える付勢手段を有する絞りユニットを提供する。
【解決手段】本発明に係る絞りユニットは、光路開口の口径を変化させる複数の絞り羽根と、絞り羽根を開閉動作させるために回動する回動部材と、回動部材を回動可能に支持するハウジングを有し、ハウジングは、回動部材と対向する面に光軸方向に変形する弾性部材を配し、弾性部材は、回動部材に当接する当接面を有し、回動部材は、弾性部材の弾性力によって光軸方向に付勢されながら当接面上を回動することを特徴とする。

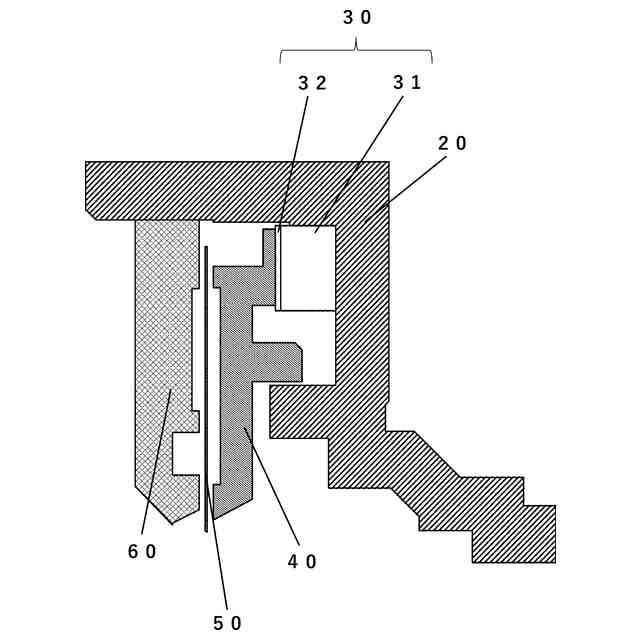

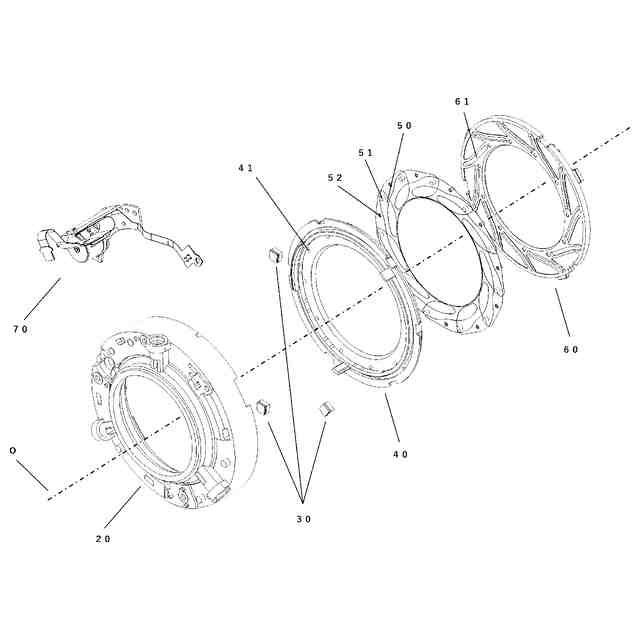

【選択図】図2
特許請求の範囲【請求項１】
光路開口の口径を変化させる複数の絞り羽根と、
前記絞り羽根を開閉動作させるために回動する回動部材と、
前記回動部材を回動可能に支持するハウジングを有し、
前記ハウジングは、前記回動部材と対向する面に光軸方向に変形する弾性部材を配し、
前記弾性部材は、前記回動部材に当接する当接面を有し、
前記回動部材は、前記弾性部材の弾性力によって光軸方向に付勢されながら前記当接面上を回動することを特徴とする絞りユニット。
続きを表示（約 790 文字）【請求項２】

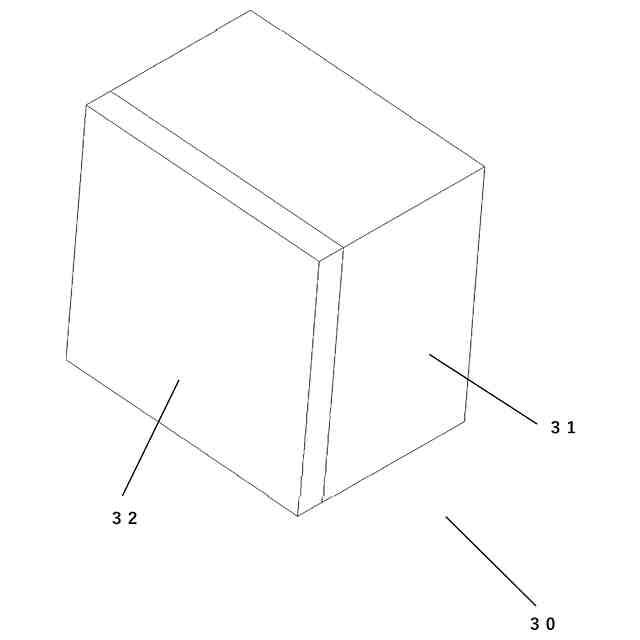

前記弾性部材は、発泡体部材、多孔質部材、ゴム部材のいずれかを含んで構成されることを特徴とする請求項１に記載の絞りユニット。
【請求項３】
前記弾性部材は、軟質材料であることを特徴とする請求項２に記載の絞りユニット。
【請求項４】
前記弾性部材の前記当接面は低摩擦材によって構成されることを特徴とする請求項１に記載の絞りユニット。
【請求項５】
前記弾性部材は、前記ハウジングの配置面において、複数配置されていることを特徴とする請求項１に記載の絞りユニット。
【請求項６】

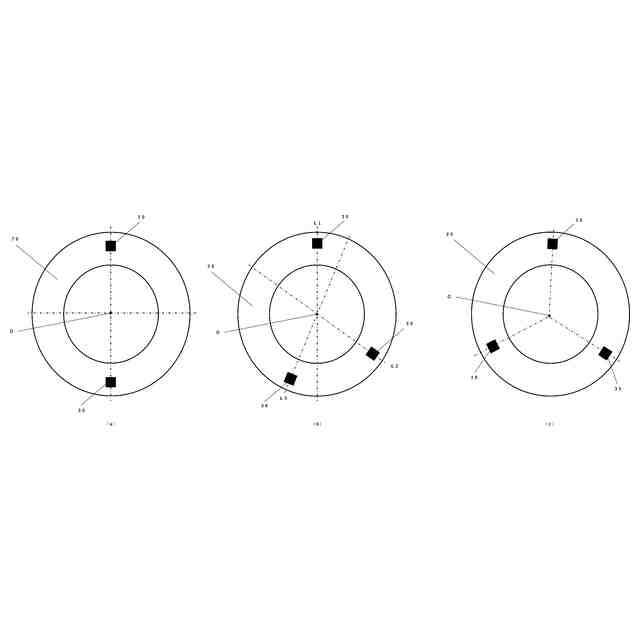

前記弾性部材と光軸を通る線分によって前記ハウジングの配置面を分割したときに、分割された前記ハウジングの配置面の各領域に、それぞれ少なくとも１つの前記弾性部材が位置するように配置することを特徴とする請求項５に記載の絞りユニット。
【請求項７】
前記弾性部材は、前記ハウジングの配置面においてｎ度振り分け（ｎ＝３６０／前記弾性部材の配置数）によって配置されていることを特徴とする請求項５に記載の絞りユニット。
【請求項８】
光路開口の口径を変化させる複数の絞り羽根と、
前記絞り羽根を開閉動作させるために回動する回動部材と、
前記回動部材を回動可能に支持するハウジングを有し、
前記ハウジングは、前記回動部材と対向する面に光軸方向に変形する弾性部材を複数配し、
前記弾性部材は、前記回動部材に当接する当接面を有し、前記当接面は低摩擦材によって構成され、
前記弾性部材は、発泡体部材、多孔質部材、ゴム部材のいずれかを含み、
前記回動部材は、前記弾性部材の弾性力によって光軸方向に付勢されながら前記当接面上を回動することを特徴とする絞りユニット。

発明の詳細な説明【技術分野】
【０００１】

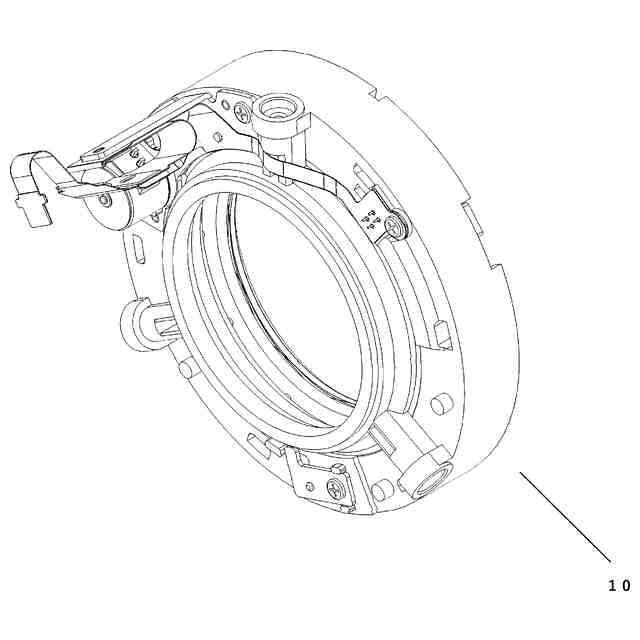

本発明は、レンズ鏡筒に用いられる絞りユニットに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、絞り羽根によって口径を変化させる絞りユニットが知られている。
【０００３】
絞り羽根によって口径を変化させる絞りユニットは、ダイヤフラムに絞り羽根を配し、ダイヤフラムを回動させることでアパーチャ上を絞り羽根が移動することにより口径を変化させている。
【０００４】
ダイヤフラムを回動させることによってアパーチャ上を絞り羽根が移動可能に構成すると、ダイヤフラムが回動可能な程度にハウジングとの隙間を設ける必要があり、回動の際にガタつきが生じる。ガタつきが生じることによって駆動時に異音が発生したり、口径精度にバラつきが生じたりするという問題がある。
【０００５】
特許文献１には、複数の絞り羽根の開閉動作を行うロータリプレートのがたつきを防止することで、光路開口の全開放位置と最小絞り位置との間の口径精度のバラツキを防止することのできる光量調整装置が開示されている。
【先行技術文献】
【特許文献】
【０００６】
特開２０１８－２００３３６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
ダイヤフラムのガタつきを抑えるための付勢力は、シャッタースピードの高速化や高速連写時など、高速で絞りを開閉する場合を考慮すると、絞り羽根の移動を妨げない程度の弱い付勢力であることが好ましい。しかしながら、特許文献１に記載の付勢手段においては、板ばね形状の付勢手段を用いていることから、弱い付勢力を生じさせるばね形状を製造するにあたって形状が複雑化する。また、板ばねにおいては、弱い付勢力を生じさせるためにばね長を長く設計する必要があり、ユニットの小型化に対して不利である。
【０００８】
本発明は前述の課題に鑑みてなされたものであり、生産性に優れ、種々の大きさの絞りユニットに適用可能であり、高速で絞りの開閉を行う場合を考慮しつつもダイヤフラムのガタつきを抑える付勢手段を有する絞りユニットを提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明に係る絞りユニットは、光路開口の口径を変化させる複数の絞り羽根と、絞り羽根を開閉動作させるために回動する回動部材と、回動部材を回動可能に支持するハウジングを有し、ハウジングは、回動部材と対向する面に光軸方向に変形する弾性部材を配し、弾性部材は、回動部材に当接する当接面を有し、回動部材は、弾性部材の弾性力によって光軸方向に付勢されながら当接面上を回動することを特徴とする。
【発明の効果】
【００１０】
本発明に係る絞りユニットによれば、生産性に優れ、種々の大きさの絞りユニットに適用可能であり、高速で絞りの開閉を行う場合を考慮しつつもダイヤフラムのガタつきを抑える付勢手段を有する絞りユニットを提供することが可能となる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
