公開番号2025158226
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024060566
出願日2024-04-04
発明の名称締結式覆工板の損傷防止装置及び当該装置を備えた覆工板
出願人ジェコス株式会社
代理人個人,個人
主分類E01C 9/08 20060101AFI20251009BHJP(道路,鉄道または橋りょうの建設)
要約【課題】複数の覆工板が保管等で積層された際の、下段側の覆工板上面のコーティング処理の剥離や破損、および覆工板の吊り込みや締結金具の締付け作業中等における締結金具等の部品の落下を防止する。

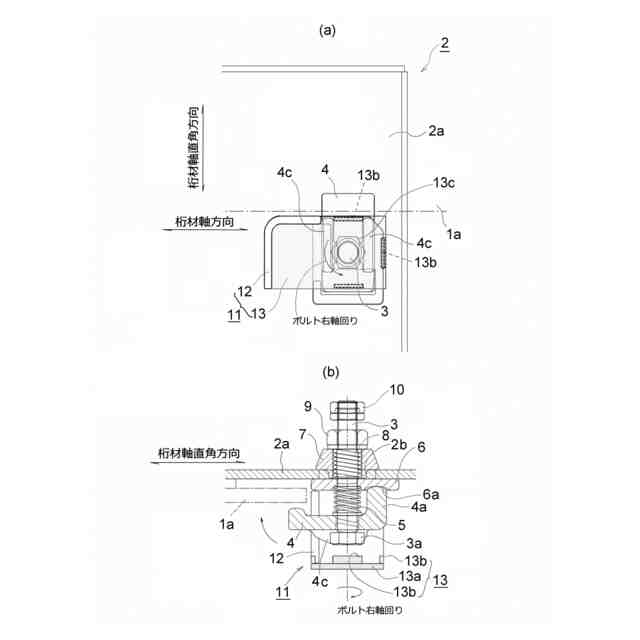

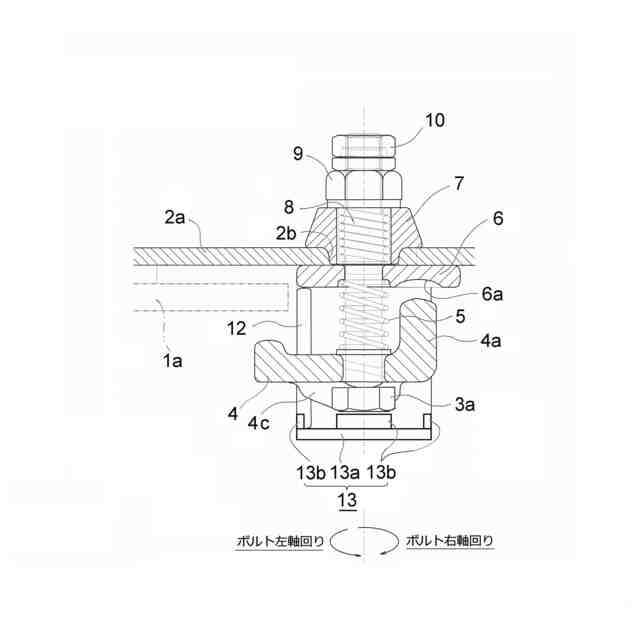

【解決手段】覆工板2の下面板2aを貫通する締結ボルト3と、締結ボルト3の下端部に取り付けられ、下面板2aの下側に覆工板2を受ける桁材1を挟持する締結金具4と、下面板2aと桁材1との間に配置され、締結金具4を保護する保護金具11を備えている。保護金具11は下面板2aに取り付けられ、締結金具4及び締結ボルト3の近傍を締結金具4および固定ボルト3より下方まで垂下する脚部12と脚部12の下端部に形成された底板部13を備えている。

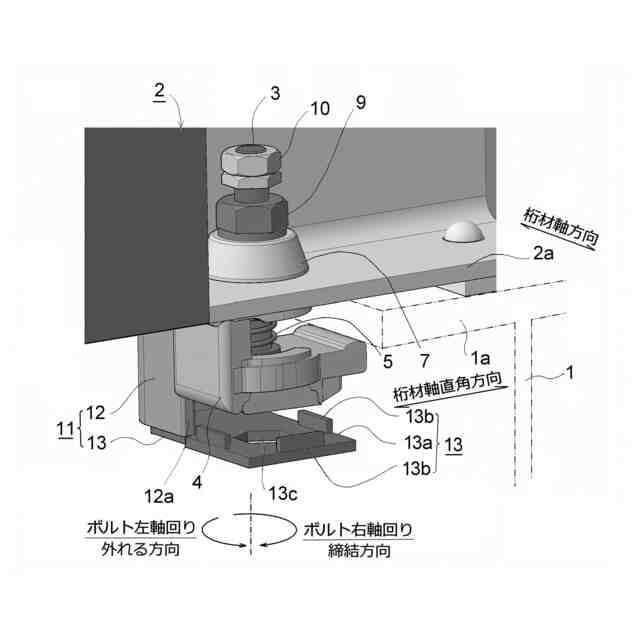

【選択図】図1
特許請求の範囲【請求項１】
覆工板を形成する下面板を貫通する締結ボルトと、前記締結ボルトの下端部に取り付けられ、前記下面板の下側に前記覆工板を受ける桁材を挟持する締結金具と、前記下面板と前記桁材との間に配置され、前記締結金具を保護する保護金具を備えてなる締結式覆工板の損傷防止装置であって、前記保護金具は前記下面板に取り付けられ、前記締結金具の外側近傍を前記締結金具より下方まで垂下する脚部と前記脚部の下端部に形成された底板部を備えていることを特徴とする締結式覆工板の損傷防止装置。
続きを表示（約 550 文字）【請求項２】
請求項１記載の締結式覆工板の損傷防止装置において、前記底板部は前記締結金具の下方に伸びていることを特徴とする締結式覆工板の損傷防止装置。
【請求項３】

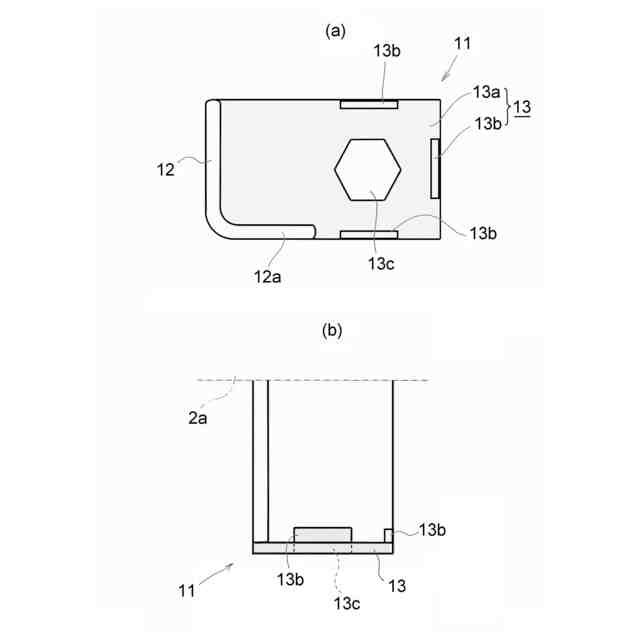

請求項１または２記載の締結式覆工板の損傷防止装置において、前記底板部に前記締結ボルトの締付け損傷時に前記締結ボルトが落下不可能な貫通孔が形成されていることを特徴とする締結式覆工板の損傷防止装置。
【請求項４】

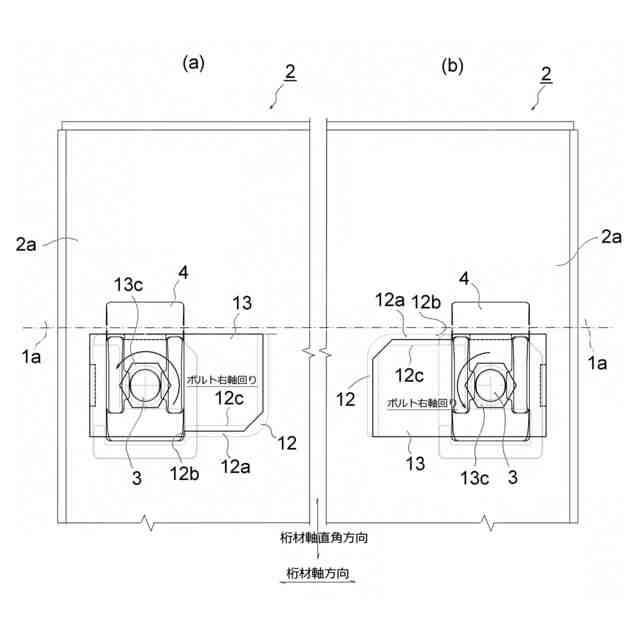

請求項１または２記載の締結式覆工板の損傷防止装置において、前記保護金具は、前記締結ボルトと共に回転する前記締結金具の回転を一定範囲で阻止する回転止めを兼ねていることを特徴とする締結式覆工板の損傷防止装置。
【請求項５】
覆工板と、前記覆工板を形成する下面板を貫通する締結ボルトと、前記締結ボルトの下端部に取り付けられ、前記下面板の下側に前記覆工板を受ける桁材を挟持する締結金具と、前記下面板に取り付けられ、前記締結金具を保護する締結金具保護金具を備えてなる覆工板であって、前記締結金具保護金具は前記下面板に取り付けられ、前記締結金具の近傍を前記締結金具の下端部より下方に垂下する脚部と前記脚部の下端部に形成された底板部を備えていることを特徴とする損傷防止装置を備えた覆工板。

発明の詳細な説明【技術分野】
【０００１】
本発明は、複数の覆工板が保管や運搬などの目的で積層された際の、前記覆工板に取り付けられた覆工板締結金具による下段側覆工板の上面に塗布されたコーティング等の剥離や破損、および前記覆工板の吊り込みや締結金具の締付け等の作業中における前記締結金具などの部品の落下を防止して作業の安全性を図れるようにしたものである。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
地下鉄工事などの地下工事では、工事中、地上の交通の妨げにならないように、地表部に覆工板を敷設して仮設道路が設置される。その際、覆工板は地下部仮設構台の地表部に架設された桁材の上に敷設され、複数の覆工板締結金具によって前記桁材に固定される。
【０００３】
また一般に、各覆工板の上面には滑り止め等の目的でコーティング処理がされている。
【０００４】
例えば、特許文献１に覆工板を桁材に固定する覆工板の締結機構および当該締結機構を備えた覆工板の発明が開示されている(図８(ａ),(ｂ)参照)。
【０００５】
具体的に説明すると、覆工板６０の下面６１を貫通するパイプ部材２０と、当該パイプ部材２０の側面に取り付けられ、先端がパイプ部材２０の内側の空間部に突出する案内部材４０と、パイプ部材２０に挿入された円筒状の本体部１２を備えている。
【０００６】
また、本体部１２の下端部に取り付けられ、覆工板６０を桁材７０に掛止する掛止部１１を備えた締結金具１０と、本体部１２を下方に貫通すると共に、本体部１２の下端部に配置されたナット１４と螺合する締結ボルト３０を備えている。
【０００７】
さらに、本体部１２の側面には締結ボルト３０を締め込むことにより掛止部１１を桁材７０と干渉しない位置(桁材７０と平行な位置)から桁材７０に掛止する位置(桁材７０と直角な位置)へと移動させるための案内溝１３が設けられている。
【０００８】
この場合、締結ボルト３０を締め込むこと、案内部材４０が案内溝１３を案内溝１３の連続方向に相対的に移動することで、締結金具１０が上昇しながら回転することにより、締結金具１０の掛止部１１が桁材７０と干渉しない位置から桁材７０に掛止する位置へと移動する。これにより覆工板６０を桁材７０の上に固定することができる。
【０００９】
また、覆工板６０の底面には、締結金具１０の近傍に位置し、かつ締結金具１０の下端位置よりも下側に位置するような長さを有する保護部材６５が取り付けられている。これにより、保管や運搬などの目的で複数の覆工板６０が積層された際に、締結金具１０が上下の覆工板６０，６０間に挟まれて変形や損傷したりするのを防止することができる。
【先行技術文献】
【特許文献】
【００１０】
特開2024-31号公報
特開2009-19417号公報
特開2006-161549号公報
特許第3366110号
【発明の概要】
【発明が解決しようとする課題】
（【００１１】以降は省略されています）
